Как изменить основную надпись в Компасе?

При оформлении чертежей обязательно должна присутствовать основная надпись с заполненными ячейками. В Компасе представлен обширный ассортимент всевозможных готовых шаблонов форматов, рамок и надписей. Однако, в ходе работы постоянно раз за разом приходится заполнять некоторые поля, такие как: «Разраб.», «Организация» и т.д. Чтобы сэкономить немного времени, можно сделать свою модификацию с уже заполненными или замененными ячейками. Таким образом, в текущей статье речь пойдет о том, как изменить основную надпись в Компасе.

Специфика Компаса состоит в том, что чтобы изменить основную надпись следует соответственно изменить файл библиотеки стилей, в которой она располагается. Это удобно, так как все шаблоны лежат в одном файле, причем в директории самого САПР, что исключает возможность того, что файл библиотеки затеряется.

Как открыть библиотеку стилей в Компасе, чтобы изменить основную надпись?

Чтобы открыть библиотеку стилей в Компасе нужно перейти «Настройка» — «Библиотеки стилей» — «Основные надписи» (рис. 1). Откроется новое окно «Работа с основными надписями», внутри которого будет два поля: перечень существующих шаблонов и пустое поле. Между ними располагается ряд вертикально расположенных кнопок, которые и нужны для создания своей собственной модификации любого шаблона или редактирования уже существующего (рис. 2).

Как изменить основную надпись в Компасе?

Для того, чтобы изменить уже существующий шаблон основной надписи в Компас, нужно из списка выбрать уже существующий, затем нажать на кнопку «Редактировать» (рис. 3). В новом окне (рис. 4). будет представлен перечень используемых табличек, которые составляют основную надпись, и в центре — настройки привязки их к рамке. С помощью окна предварительного просмотра выбрать изменяемую часть и нажать «Редактировать», после внесения изменений в основную надпись в Компасе, применить настройки, нажав кнопку «Ок».

В окне редактирования основной надписи (рис. 5) работа ничем не отличается от изменения обычных таблиц. После внесения корректировок, таблица сохраняется и закрывается.

Рекомендуется создание именно новых пользовательских шаблонов основных надписей на основе уже существующих, чтобы просто расширить свою собственную библиотеку, и в зависимости от ситуации вновь вручную не править ее.

Для этого нужно выбрать из списка тот шаблон, на основе которого нужно будет новый, нажать на кнопку «Создать» (рис. 2.), она самая верхняя из ряда вертикальных кнопок по середине. А дальнейший процесс ничем не отличается от редактирования. Единственный нюанс, стоит давать понятные имена новый шаблонам и присваивать порядковые номера от 100, так как это исключит путаницы со стандартными библиотечными шаблонами.

Таким образом, новый шаблон можно теперь применять наравне со стандартными, согласно этой инструкции.

Почему кнопки создания и редактирования основной надписи не активны?

В процессе работы может возникнуть ситуация, что вертикальный ряд кнопок (рис. 2) не активен, и они не нажимаются. Это связано с тем, что в Windows в проводнике расставлены ограниченные права доступа на файлы и папки. Чтобы это устранить, потребуются права администратора.

Чтобы выставить права доступа, нужно найти папку ASCON, в которой лежат файлы Компаса, нажать на нее правой кнопкой и выбрать «Свойства» — вкладка «Безопасность» — выбрать пользователя — «Изменить» — поставить все флажки в столбце «Разрешить» — применить изменения (рис. 6). После перезапуска Компаса, кнопки станут активными (рис. 7).

Источник

Работа с текстом в КОМПАСе

Работа с чертежами и фрагментами не обходится без формирования текстовых надписей. Технические требования, названия видов, произвольный текст на чертеже — текстовые блоки бывают разные и нужно уметь их создавать, редактировать, перемещать между чертежами.

Как создать текст в КОМПАСе

Для создания текста в КОМПАСе необходимо воспользоваться командой «Надпись» Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе, которая расположена на инструментальной панели Обозначения.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Альтернативный способ вызова команды — воспользоваться главным текстовым меню. Пусть: Оформление — Надпись.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

После вызова команды необходимо кликнуть на чертеже в том месте, где должен находиться текст, либо ввести координаты точки начала текста. До указания точки привязки, на Панели параметров можно задать угол текста и определить размещение текста: справа, слева, по центру. Также можно задать зеркальное отражение.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

После указания точки вставки текста Панель параметров будет выглядеть следующим образом:

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Основные параметры, представленные на Панели параметров:

Например, значок диаметра или процента мы вводим, используя команду «Спецзнак» Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе, а дроби или индексы проставляем также соответствующими командами.

Как изменить текст в КОМПАСе

Изменение текста в КОМПАС может быть двух типов:

Если нужно изменить сам текст, то нужно двойным кликом зайти на редактирование текстового блока, курсор окажется внутри блока и можно будет добавлять текст, удалять, вырезать и т.д.

Если нужно изменить стиль текста, то текстовый блок выделяется одним кликом и после этого нужные параметры меняются на Панели параметров

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Если необходимо изменить свойства сразу группы текстовых блоков, которые можно выделить по какому-либо свойству, то необходимо запустить команду «Выделить по свойствам» Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе, которая расположена в главном текстовом меню в разделе «Выделить»

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

После чего выделить абсолютно все тексты, поставив галочку в Объекты «Тексты», либо выбрать определенные параметры, по которым нужно искать.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Рамка текста в КОМПАСе

Рамка текста в КОМПАСе не передается на печать и необходима только для более удобного перемещения текстовых блоков, когда можно перемещать текст не только за контур надписи, но и за саму рамку. Чаще всего вопрос с рамкой текста связан с тем, что она перекрывает объекты, которые размещены за ней. Например, вот так:

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Чтобы отрезки, либо любые другие объекты не перекрывались, нужно внести дополнительные настройки. Заходим в раздел Параметры, который размещен в разделе «Настройка» главного текстового меню

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Переходим на закладку «Текущий чертеж»

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Внизу списка переходим на «Перекрывающиеся объекты» и убираем галочку «Прерывать штриховки и линии при пересечении…». Должно быть вот так.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

А сам текст уже не будет перекрывать объекты и изображение будет выглядеть вот так:

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Как в КОМПАСе повернуть текст

Ввести текст под углом можно, либо сразу задав угол на Панели параметров (до указания точки привязки текста)

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Либо, при уже введенном тексте, выделив одним кликом текстовый блок и изменив параметр «Угол наклона»

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Другой способ — использовать команду «Повернуть», которая размещена на инструментальной панели Правка.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Альтернативный способ вызова команды «Повернуть» — воспользоваться главным текстовым меню. Путь: Черчение — Преобразовать — Повернуть

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Текст в кривых

Для преобразования текста в кривые нужно воспользоваться командой «Преобразовать в сплайн», которая расположена на инструментальной панели Правка

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

При использовании команды на Панели параметров можно будет задать тип сплайна, тип аппроксимации и шаг, удалять исходные объекты или нет.

После преобразования текста в кривые, исходный текст будет выглядеть следующим образом:

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Вертикальный текст в КОМПАСе

Для ввода вертикального текста нужно вызвать команду «Надпись» Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе, которая расположена на инструментальной панели Обозначения. После чего задать на Панели параметров в окне «Угол» значение 90 или 270.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Текст будет отображаться вот так:

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Повернуть текст в таблице

Текст в таблицах КОМПАС может быть размещен горизонтально или вертикально. Для вертикального размещения, при создании таблицы, на Панели параметров нужно активировать параметр «Вертикальный текст»

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Не отображается текст в КОМПАС

В своей работе КОМПАС использует шрифты операционной системы. При установке «специфические» шрифты, такие как, например, GOST type A устанавливаются по пути Windows-Fonts диска с операционной системой. Если какой-либо шрифт не отображается, возможно, он был установлен с ошибкой, нужно скопировать его с папки Fonts другого рабочего места, либо переустановить КОМПАС.

Текст по кругу

Для создания текста по кругу в КОМПАСе используется команда «Символы вдоль кривой» Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе, которая расположена на инструментальной панели Сервисные инструменты.

Источник

Как убрать основную надпись в компасе?

Как изменить основную надпись в компасе?

Как поменять основную надпись в компасе 18?

Как изменить основную надпись в чертеже? Для создания и изменения основной надписи чертежа в КОМПАС-3D v18 необходимо 2 раза кликнуть по основной надписи, после чего основная надпись станет активной для редактирования, а курсор будет размещен в ячейке на уровне которой осуществлялся двойной клик.

Как в компасе изменить надпись в рамке?

Для изменения заполнения основной надписи в таком случаи на свою, необходимо нажать правой кнопкой мыши на рамке, выбрать «Изменить оформление» и «Перечитать».

Как редактировать чертежи в компасе?

Как изменить шаблон рамки в компасе?

Щёлкаем по менеджеру документа и в открывшемся окне видим, какие рамки у нас есть в файле. Сверху видим формат, кратность, ориентацию, выделяя нужную строку (с названием рамки), можем щёлкать по треугольникам у этих параметров и менять их. Сверху можно добавлять и удалять рамки.

Что писать в основной надписи чертежа?

Как сделать рамку с основной надписью в ворде?

Переходим на вкладку Разметка страницы, нажимаем Поля/Настраиваемые поля. В появившемся окне делаем настройки как на скриншоте. Далее на вкладке Разметка страницы нажимаем Границы страниц. В появившемся окне выбираем Рамка, здесь же ставим Применить к этому разделу и нажимаем кнопку Параметры.

Можно ли в ворде изменить текст в рамке?

Выделить слово или фразу в статье; Перейти во вкладку «Разметка страницы» и кликнуть по «Границы страниц»; В диалоговом окне «Границы и заливка» переключиться на подраздел «Граница»; Сменить выделение в области «Тип» на «Рамка» указать вид рамки в виде сплошной или штрихпунктира.

Как изменить текст в таблице компас?

Выберите команду «Редактировать». Нажмите левой кнопкой мыши в поле «Текст» на панели свойств. В раскрывшемся окне «Задание размерной надписи» можно редактировать «Текст до» числа, «Текст после», «Текст под» размерной линией, а также изменить «Допуск» или отключить его.

Как изменить штамп в компасе?

Чтобы отредактировать штамп основной надписи, выделите пункт Главная таблица в списке Состав основной надписи и нажмите кнопку Редактировать. В результате появятся надписи штампа чертежа, которые можно будет изменить или даже удалить (рис. 2.64).

Как растянуть рисунок в компасе?

Изменить масштаб чертежа в Компасе можно следующим образом – выделить мышкой объект на чертеже или весь чертеж, затем активировать команду Масштабирование на панели инструментов Редактирование или через меню Редактор->Масштабирование.

Как перейти в режим редактирования в компасе?

В системе КОМПАС редактировать все графические объекты (включая и библиотечные) можно тремя способами: использовать режим редактирования (для этого нужно дважды щелкнуть кнопкой мыши на объекте); при помощи характерных точек (для этого следует щелкнуть на объекте кнопкой мыши один раз);

Источник

Как поменять основную надпись в компасе

Изменить формат и ориентацию первого листа уже созданного чертежа можно двумя способами:

• с помощью окна Параметры (вкладка Текущий чертеж, раздел Параметры первого листа);

• при помощи Менеджера документа (об этом способе будет рассказано ниже при описании многолистовых чертежей).

Рассмотрим первый способ подробнее.

1. Создайте документ КОМПАС-Чертеж (если вы ничего не меняли в настройках, у вас должен автоматически открыться пустой лист формата А4).

3. Измените формат и ориентацию листа, например задайте стандартный формат А3 и выберите горизонтальную ориентацию.

4. Нажмите кнопку OK. Диалоговое окно Параметры закроется, а лист на чертеже примет указанный формат и ориентацию.

Еще одним немаловажным аспектом оформления чертежа является стиль основной надписи. По умолчанию чертежи создаются со стилем Чертеж конст. Первый лист. ГОСТ 2.104—2006. Это хорошо знакомый всем конструкторам и инженерам стандартный штамп для заполнения основной надписи, размещаемый, как правило, в правом нижнем углу листа (рис. 2.56).

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

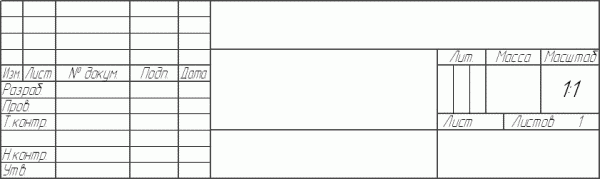

Рис. 2.56. Основная надпись конструкторского чертежа по ГОСТ 2.104—2006

А если вы не инженер-конструктор, а, например, строитель и вам нужен совсем другой штамп? Не рисовать же его вручную! КОМПАС-График предлагает большое количество различных стилей основных надписей. Настроить стиль основной надписи для текущего документа можно следующим образом.

1. Для только что созданного чертежа с листом формата А3 вызовите диалоговое окно Параметры и щелкните на вкладке Текущий чертеж.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

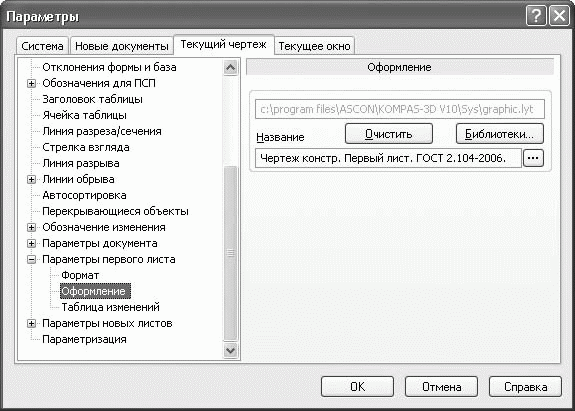

Рис. 2.57. Оформление основной надписи текущего чертежа

3. Для изменения основной надписи щелкните на кнопке с многоточием справа от поля с названием текущего стиля оформления. Откроется окно Выберите стиль оформления со списком доступных стилей (рис. 2.58). Как видите, список достаточно большой.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Рис. 2.58. Окно выбора стиля оформления чертежа

4. Выберите в списке нужный вариант оформления, например Чертеж строит. Первый лист. ГОСТ 21.101—97 Ф4. Нажмите кнопку OK в окне выбора стиля оформления, после чего щелкните на этой же кнопке в окне Параметры. Формат основной надписи при этом изменится (рис. 2.59).

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

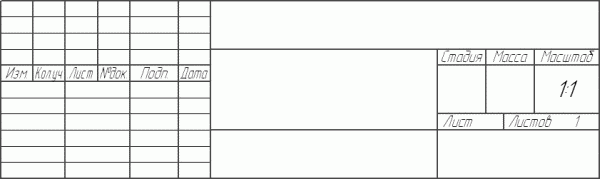

Рис. 2.59. Основная надпись строительного чертежа по ГОСТ 21.101—97 Ф4

Чтобы установить стиль оформления, который будет применяться для всех новых чертежей, необходимо проделать описанные выше действия только на вкладке Новые документы окна Параметра.

Теперь, возможно, у вас появился вопрос, как же заполнять основную надпись на чертеже? В системе КОМПАС это делается очень просто. Вам необходимо щелкнуть дважды в поле основной надписи, и она перейдет в режим редактирования (при этом все ячейки надписи будут обведены тонкой пунктирной линией). Теперь вы можете вводить в любую ячейку штампа нужный текст. Для завершения редактирования основной надписи нажмите кнопку Создать объект на панели специального управления или выполните соответствующую команду при помощи контекстного меню. Заполненная основная надпись будет иметь приблизительно такой вид (рис. 2.60).

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

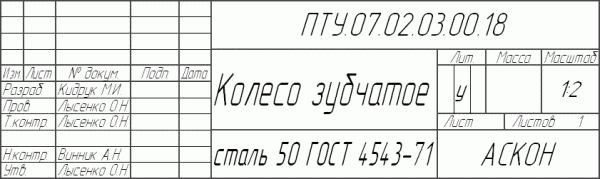

Рис. 2.60. Заполнение основной надписи конструкторского чертежа

Обратите внимание на один нюанс. При заполнении штампа нет возможности редактировать стандартные надписи: Изм., Лист, Разраб., Пров. и т. д. Однако необходимость в этом может возникнуть, так как существуют некоторые отличия требований отраслевых стандартов от общепринятых норм (на предприятиях и в конструкторских бюро) или специфические требования преподавателей технических дисциплин в большинстве высших учебных заведений. Кроме того, с левой стороны рамки чертежа находятся различные дополнительные элементы оформления (для машиностроительных чертежей это инвентарные, справочные номера и пр.), которые в студенческих чертежах излишни.

Чтобы изменить стандартные надписи для любого стиля оформления, сделайте следующее.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

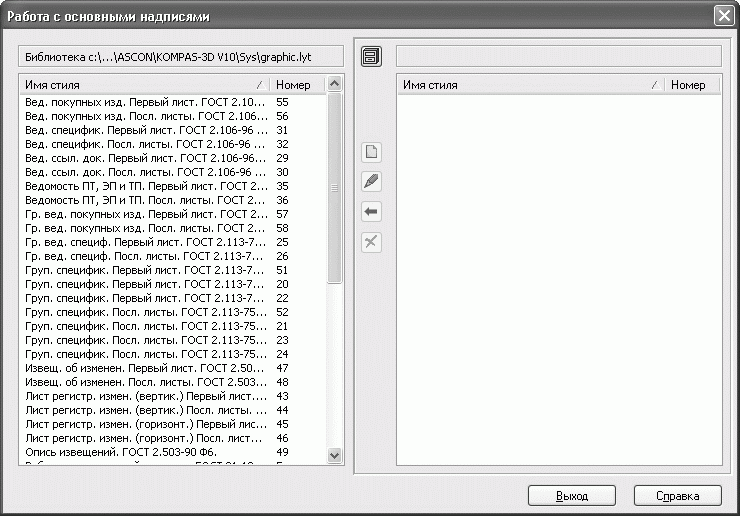

Рис. 2.61. Диалоговое окно Работа с основными надписями

2. В списке стилей в левой части этого окна выберите нужный стиль (в нашем примере это Чертеж конст. Первый лист. ГОСТ 2.104—2006) и нажмите кнопку Редактировать стиль

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

3. Откроется окно Основная надпись (рис. 2.62), в котором можно отредактировать все элементы оформления листа, включая различные вспомогательные надписи.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

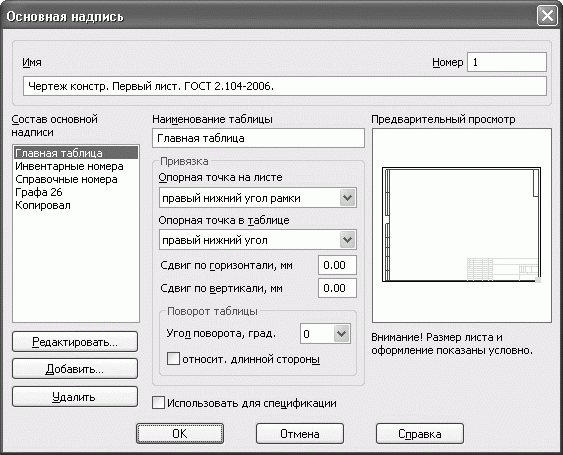

Рис. 2.62. Окно редактирования элементов оформления листа

4. Можно, например, удалить ненужные инвентарные и справочные номера, а также надпись Копировал. По очереди выделяйте перечисленные элементы интерфейса в списке Состав основной надписи (они при этом будут подсвечиваться в окне предварительного просмотра) и нажимайте кнопку Удалить. Удаленные элементы оформления должны исчезнуть из схематического изображения листа в области просмотра.

5. Теперь настроим местоположение графы 26, чтобы этот элемент размещался в верхнем левом углу листа вдоль большей его стороны. Для этого выделите пункт Графа 26 списка Состав основной надписи. Из раскрывающегося списка Опорная точка на листе в области Привязка выберите пункт левый верхний угол рамки. В качестве опорной точки в таблице укажите правый нижний угол.

И наконец, снимите флажок относит. длинной стороны. В области предварительного просмотра графа 26 должна занять соответствующее выполненным настройкам место (рис. 2.63).

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Рис. 2.63. Новое размещение графы 26

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

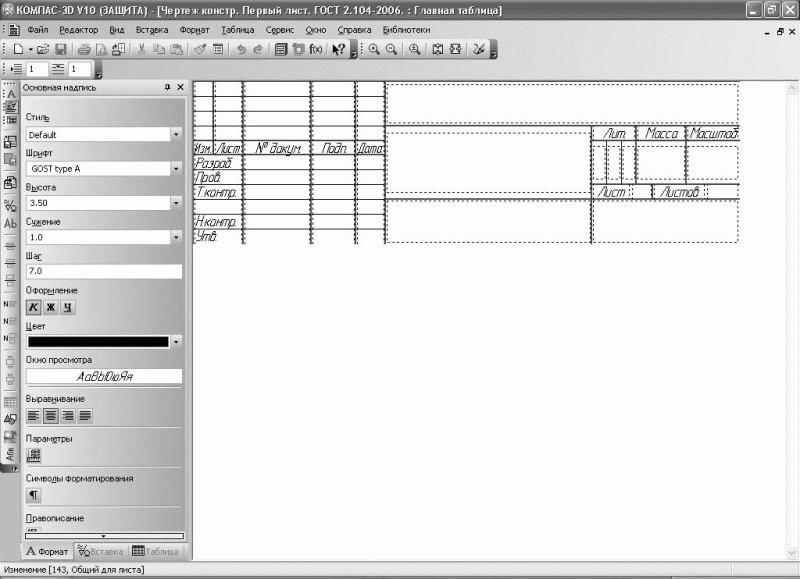

Рис. 2.64. Редактирование основной надписи чертежа

7. Для принятия всех изменений в оформлении стиля нажмите кнопку OK в окне Основная надпись, после чего выйдите из окна Работа с основными надписями (рис. 2.65).

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

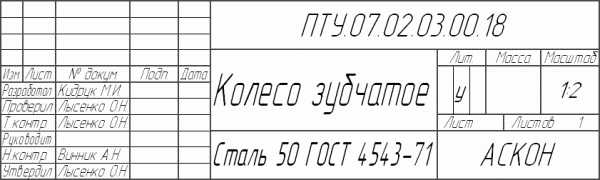

Рис. 2.65. Основная надпись после редактирования

При заполнении или изменении надписей таблиц вы можете пользоваться теми же средствами для редактирования текста, что и при вводе обычных текстовых объектов.

Основная надпись как часть оформления документа — специальный сложный объект КОМПАС-3D. В состав основной надписи может входить одна или несколько таблиц. Эти таблицы имеют только одно отличие от обычных таблиц. Оно заключается в том, что при создании таблицы основной надписи каждая ее ячейка должна быть специальным обра­зом настроена. Заполнение таблиц основной надписи в документе ничем не отличается от заполнения обычной таблицы.

Заполним основную надпись за 5 шагов:

1. Ручной ввод

1. Двойной клик левой кнопки мышки ( далее ЛКМ) на поле основной надписи;

Заполнить основную надпись:

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасеВсе эти способы подходят для единичных чертежей. В случае когда необходимо выпускать целый пакет документации но время на заполнение каждого штампа вручную нет, да и поговорка “Время — деньги” дает о себе знать. Воспользоваться другими методами:

2. Авторы и проверяющие за 5 кликов

Находим файл GRAPHIC.pmn который лежит по пути: C:Program Files (x86)ASCONKOMPAS-3D V14Sys В зависимости от разрядности вашей системы и версии Компаса путь может иметь другой вид.

Пример пути в Windows XP (x86): C:Program FilesASCONKOMPAS-3D V10Sys

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

В этом файле можно вписать всех причастных к выпуску документации людей, распределив их по группам.

Открываем его при помощи блокнота или другого текстового редактора и находим строчку MENU 12

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Чтобы создать новую группу необходимо скопировать часть текста начиная с : POPUP «Разработчики» и до END.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Красным в кавычках подчеркнуто название группы, Синим выделены фамилии которые будут находится над разделительной линией, зеленым — под нею (разделение на ваше усмотрение). Фамилия с инициалами будут видны при выборе человека, Фамилия после вертикальной линии это то что будет добавлено в саму основную надпись.

После редактирования не забываем сохранить файл без переименования. Перезапускаем Компас 3D и в поле разработчика двойной клик ЛКМ и в появившемся меню наводя курсор на группу в выпадающем списке выбираем нужную нам фамилию. Обратите внимание что в поле будет выводится фамилия которую вы ввели после вертикальной линии.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Предыдущие способы подходят если вы не единственный пользователь Компас-3D на вашем рабочем месте.

3. Готовая надпись для нового документа

Что бы не заменить его своим оформлением жмем создать новый и соглашаемся с использованием в качестве шаблона тип выбранной нами надписи.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

В следующем окне вводим имя вашего оформления (красным) номер (зеленым) при установленных всех библиотеках у вас должно быть 60-70 типов номеров, так что присваивайте номера начиная с 70. Так же можно отредактировать состав основной надписи если вам мешают какие то элементы оформления. В данном оформлении я удалил Инвентарные номера, Копировал и Справочные номера.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Жмем Главная таблица?Редактировать (бирюзовый цвет) попадаем в окно с одним штампом и заполняем поля разработчика и проверяющих а так же название организации, для примера я использовал логотип сайта в JPEG формате.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

В следующем окне в строке Основная надпись выбираем созданный нами тип оформления и затем Ок.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Чтобы проверить проделанную нами работу достаточно просто создать новый документ.

Теперь всегда при создании нового документа будет выводится созданная нами рамка.

4. Масштаб

Чтобы не вводить вручную значение масштаба делаем двойной клик ЛКМ по значению масштаба и в представленном списке выбираем необходимый нам масштаб согласно ГОСТ 2.302-68.
Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

5. Материал

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

откроется Библиотека Материалы и Сортаменты в ней выбираем наиболее часто использованные нами материалы и жмем кнопку Добавить в избранное, под меню Вид. Сортамент добавляем через вкладку Материалы: открываем выпадающий список материала (шаг 1, зеленый) ? выбираем сортамент ? Типоразмер (шаг 2, красный) ? выделяем в предпросмотре и жмем добавить в избранное (шаг 3, черный). Или можно сразу выбрать тип сортамента и повторить предыдущие шаги начиная со второго.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Открываем Выбор материала? Добавить объект из избранного.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

В дальнейшем чтобы не искать необходимый нам типоразмер выбранного нами сортамента, редактируем вручную значение типоразмера двойным кликом ЛКМ.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

После того как завершили заполнение таблицы сохраняем написанное нажатием на специальную кнопку (левый нижний угол) или нажав комбинацию клавиш Ctrl + Enter.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Создав свой шаблон штампа вы уже экономите время на его заполнения, еще до начала работы.

Как убрать основную надпись в компасе. Смотреть фото Как убрать основную надпись в компасе. Смотреть картинку Как убрать основную надпись в компасе. Картинка про Как убрать основную надпись в компасе. Фото Как убрать основную надпись в компасе

Основная надпись чертежа в Компасе – видеоурок

Далее показано как в режиме редактирования основной надписи с помощью двойного щелчка мыши вставить текстовый шаблон.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
