Что такое плоские зональные прямоугольные координаты

4.1. Понятие о координатах и системах координат

В практике работы командира подразделения часто возникает необходимость определять или указывать положение отдельных объектов (целей) и местных предметов по карте, например при целеуказании, донесении старшему командиру о результатах разведки противника и местности, подготовке данных для стрельбы и т. п.

Эта задача сводится к указанию положения цели, местного предмета или своего местоположения по отношению к известным точкам (линиям); она может решаться также с помощью координат.

Координатами называются угловые или линейные величины, определяющие положение точки на поверхности или в пространстве.

Существуют много различных систем координат, которые находят широкое применение в различных областях науки и техники.

В топографии применяют такие системы координат, которые позволяют наиболее просто и однозначно определять положение точек земной поверхности как по результатам непосредственных измерений на местности, так и с помощью карт. К числу таких систем относятся:

В системе географических координат положение любой точки земной поверхности относительно начала координат определяется в угловой мере. Географическая система координат разработана астрономом Гиппархом лет до н.э.).

В 1884 г. международная географическая конференция постановила считать начальным меридианом меридиан обсерватории в г. Гринвиче, вошедшим теперь в г. Лондон. Этот меридиан и называется Гринвичским. Так как долгота Гринвичского меридиана принята равной 0º, то его называют также нулевым меридианом.

За начало отсчета географических координат у нас и в большинстве других государств принята точка пересечения начального (Гринвичского) меридиана с экватором. Являясь, таким образом, единой для всей нашей планеты, система географических координат удобна для решения задач по определению взаимного положения объектов, расположенных на значительных расстояниях друг от друга. Поэтому в военном деле эту систему используют главным образом для ведения расчетов, связанных с применением боевых средств дальнего действия, например баллистических ракет, авиации и др.

Система плоских прямоугольных координат является зональной;

она успешно установлена для каждой шестиградусной зоны, на которые делиться поверхность Земли при изображении ее на картах в проекции Гаусса, и предназначена для указания положения изображений точек земной поверхности на плоскости (карте) в этой проекции.

Началом координат в зоне является тока пересечения осевого меридиана с экватором, относительно которой и определяется в линейной мере положений всех остальных точек зоны. Начало координат зоны и ее координатные оси занимают место строго определенное положение на земной поверхности. Поэтому система плоских прямоугольных координат каждой зоны связана как с системами координат всех остальных зон, так и с системой географических координат.

Применение линейных величин для определения положения точек делает систему плоских прямоугольных координат весьма удобной для ведения расчетов как при работе на местности, так и на карте. Поэтому в войсках эта система находит наиболее широкое применение. Прямоугольными координатами указывают положение точек на местности, своих боевых порядков и целей, с их помощью определяют взаимное положение объектов в пределах одной координатной зоны или на смежных участках двух зон.

Системы полярных и биполярных координат являются местными системами. В войсковой практике они применяются для определения положения одних точек относительно других на сравнительно небольших участках местности, например при целеуказании, засечке ориентиров и целей, составлении схем местности и др. Эти системы могут быть связаны с системами прямоугольных и географических координат.

Система полярных координат проста и может быть построена в любой точке местности, принятой за полюс. Углы и расстояния на местности, необходимые для определения местоположения объектов (целей), в этой системе при небольших расстояниях измеряют с помощью приборов наблюдения. Поэтому система плоских полярных координат широко применяется при засечке целей с одного наблюдательного пункта, целеуказании, ориентировании и т. п. При необходимости линейные и угловые измерения выполняют специальными дальномерами и угломерными приборами (устройствами). Полярной осью в этой системе координат может служить линия географического меридиана, магнитного меридиана, вертикальная линия координатной сетки на карте или принятое за начальное направление на удаленный ориентир на местности.

В настоящее время все системы координат рассматривают как пространственные или плоские.

Источник

Плоские прямоугольные геодезические координаты (зональные)

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

При решении инженерно-геодезических задач в основном применяют плоскую прямоугольную геодезическую и полярную системы координат.

Для определения положения точек в плоской прямоугольной геодезической системе координат используют горизонтальную координатную плоскость ХОУ(рис. 10), образованную двумя взаимно перпендикулярными прямыми. Одну из них принимают за ось абсцисс X, другую – за ось ординат Y, точку пересечения осей О – за начало координат.

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

Рис. 10. Плоская прямоугольная система координат

Изучаемые точки проектируют с математической поверхности Земли на координатную плоскость ХОУ. Так как сферическая поверхность не может быть спроектирована на плоскость без искажений (без разрывов и складок), то при построении плоской проекции математической поверхности Земли принимается неизбежность данных искажений, но при этом их величины должным образом ограничивают. Для этого применяется равноугольная картографическая проекция Гаусса – Крюгера (проекция названа по имени немецких ученых, предложивших данную проекцию и разработавших формулы для её применения в геодезии), в которой математическая поверхность Земли проектируется на плоскость по участкам – зонам, на которые вся земная поверхность делится меридианами через 6° или 3°, начиная с начального меридиана (рис. 11).

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

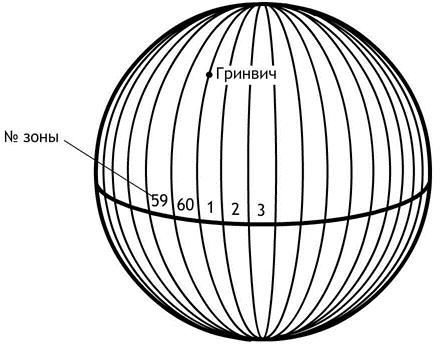

Рис. 11. Деление математической поверхности Земли на шестиградусные зоны

В пределах каждой зоны строится своя прямоугольная система координат. С этой целью все точки данной зоны проецируются на поверхность цилиндра (рис. 12, а), ось которого находится в плоскости экватора Земли, а его поверхность касается поверхности Земли вдоль среднего меридиана зоны, называемого осевым. При этом соблюдается условие сохранения подобия фигур на земле и в проекции при малых размерах этих фигур.

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

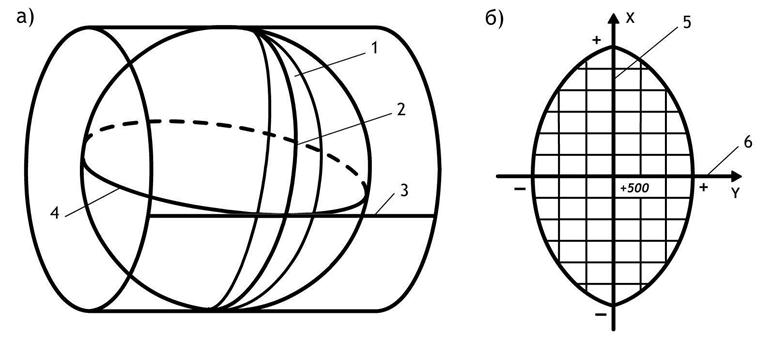

Рис. 12. Равноугольная картографическая проекция Гаусса – Крюгера (а) и зональная система координат (б):

1 – зона, 2 – осевой (средний) меридиан зоны, 3 – проекция экватора на поверхность цилиндра, 4 – экватор,

5 – ось абсцисс – проекция осевого меридиана, 6 – ось ординат – проекция экватора

После проектирования точек зоны на цилиндр, он развертывается на плоскость, на которой изображение проекции осевого меридиана и соответствующего участка экватора будет представлена в виде двух взаимно перпендикулярных прямых (рис. 12, б). Точка пересечения их принимается за начало зональной плоской прямоугольной системы координат, изображение северного направления осевого меридиана – за положительную ось абсцисс, а изображение восточного направления экватора – за положительное направление оси ординат.

Для всех точек на территории нашей страны абсциссы имеют положительное значение. Чтобы ординаты точек также были только положительными, в каждой зоне ординату начала координат принимают равной 500 км (рис. 12, б). Таким образом, точки, расположенные к западу от осевого меридиана, имеют ординаты меньше 500 км, а к востоку – больше 500 км. Эти ординаты называют преобразованными.

На границах зон в пределах широт от 30° до 70° относительные ошибки, происходящие от искажения длин линий в этой проекции, колеблются от 1 : 1000 до 1 : 6000. Когда такие ошибки недопустимы, прибегают к трехградусным зонам.

На картах, составленных в равноугольной картографической проекции Гаусса – Крюгера, искажения длин в различных точках проекции различны, но по разным направлениям, выходящим из одной и той же точки, эти искажения будут одинаковы. Круг весьма малого радиуса, взятый на уровенной поверхности, изобразится в этой проекции тоже кругом. Поэтому говорят, что рассматриваемая проекция конформна, т. е. сохраняет подобие фигур на сфере и в проекции при весьма малых размерах этих фигур. Таким образом, изображения контуров земной поверхности в этой проекции весьма близки к тем, которые получаются.

Четверти прямоугольной системы координат нумеруются. Их счет идет по ходу стрелки от положительного направления оси абсцисс (рис.13).

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

Рис. 13. Четверти прямоугольной системы координат

Если за начало плоской прямоугольной системы координат принять произвольную точку, то она будет называться относительной или условной.

Источник

Зональная система плоских прямоугольных координат

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

(проекция Гаусса – Крюгера)

Эта проекция предложена Гауссом в 1828 г., удобные для практических расчетов формулы разработаны Крюгером к 1912 г., в СССР принята с 1928 г. Сущность проекции заключается в следующем. Поверхность земного сфероида делят меридианами на зоны в 6° по долготе, начиная от начального меридиана, и нумеруют по направлению к востоку (рис. 35), всего зон 60. Далее получают плоские изображения каждой зоны, для чего мысленно помещают сфероид внутрь цилиндра так, чтобы осевой меридиан зоны касался поверхности цилиндра (рис. 36). Из центра сфероида (рис. 37) зону проектируют на поверхность цилиндра – при этом углы сферы будут изображены без искажения, поэтому данную проекцию называют равноугольной, поперечно-цилиндрической. Изображение на поверхности цилиндра затем можно развернуть на плоскость.

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

В поперечно-цилиндрической проекции искажения будут в длинах линий: зоны на цилиндре получаются более широкими, чем на шаре. Не будет никаких искажений осевого меридиана – он касается поверхности цилиндра, но чем дальше расположены отрезки от осевого меридиана, тем больше искажений в длинах линий.

Ширина зоны на экваторе около 670 км, т.е. крайние точки зоны удалены от осевого меридиана примерно на 335 км. Искажения в длинах линий на экваторе достигают: при удалении от осевого меридиана на 100 км – что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты, на 300 км – что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты. Для широт территории РФ наибольшие искажения могут достигать примерно что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты.

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

Наличие искажений в общем случае определяет возможное непостоянство масштаба в отдельных частях карты, и поэтому существуют понятия главного масштаба и частных масштабов. Главный – масштаб того глобуса, который изображают при составлении карты, частные масштабы относятся к различным частям карты.

Система географических координат удобна для изучения всей физической поверхности Земли или значительных ее участков, но неудобна для решения многих инженерных задач. Проекция Гаусса в географическом отношении не имеет практического значения, так как дает изображение земной поверхности с разрывами. Но ее ценность в том, что она в силу малых искажений сближает карту с планом и позволяет назначать систему плоских прямоугольных координат в каждой зоне, что удобно при решении инженерных задач.

В проекции Гаусса за начало координат в каждой зоне принимают точку пересечения осевого меридиана с линией экватора, которые образуют прямой угол. Они и есть в данном случае оси координат (рис. 38). Осевой меридиан служит осью абсцисс x, а линия экватора – осью ординат у. Положительным направлением абсцисс считается направление от экватора к северу, положительным направлением ординат – на восток. В математике применяется левая система координат (нумерация четвертей против движения часовой стрелки), в геодезии – правая система. Но так как наименования осей координат тоже противоположны, знаки координат точек, расположенных в одноименных четвертях, совпадают (см. рис. 38), что позволяет применять формулы тригонометрии без всяких изменений и в данной системе.

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

Для территории РФ, расположенной в северном полушарии, абсциссы х везде положительны, а ординаты у могут быть и положительными, и отрицательными, например, для точки А (см. рис. 38) xA = 700 км; yA = – 300 км. Отрицательные ординаты затрудняют обработку геодезических материалов. Чтобы избежать этого, ординату осевого меридиана принимают не за 0, а за 500 км. Следовательно, к ординатам всех точек зоны прибавляется эта условная величина (500 км), и теперь уА = – 300 + 500 = 200 км.

Дополнительно в записи ординаты точки указывают номер зоны в связи с тем, что во всех шестидесяти зонах системы координат одинаковые. Следовательно, значение координат точки необходимо дополнить номером зоны, в которой эта точка находится. Этот номер приписывается впереди ординаты, и если в нашем случае точка А (см. рис. 38) находится в третьей зоне, то запись ординаты будет уА = 3200 км.

Таким образом, ординаты точек получают преобразования и соответственно называются преобразованными. Для определения местоположения точки в зоне следует, зная ее координаты, действовать в обратном порядке: убрать из записи ординаты номер зоны и вычесть 500 км.

Источник

Что такое плоские зональные прямоугольные координаты

Тема 1. Введение в геодезию.

Лекция 2.

План

1.2.1. Системы координат в геодезии.

1.2.2. Условные знаки карт и планов.

1.2.3. Основы теории ошибок измерений.

Система координат – это система величин, определяющих положение точки в пространстве или на плоскости.

Наибольшее распространение в геодезии получили: Географическая Система координат, Полярная система координат, Плоская прямоугольная Система координат, Зональная система координат.

Географическая система координат

Географическими координатами называются угловые величины Широта и долгота, которые определяют положение точки на земном шаре.

Широта точки – это угол, составленный отвесной линией, проходящей через эту точку, и плоскостью экватора. Счет широт ведется от плоскости экватора к северу и югу до 90º. Северная широта положительная, южная – отрицательная.

Географические координаты определяются по результатам астрономических наблюдений, а выражаются в градусах, минутах и секундах.

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатыРисунок

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатычто такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатычто такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

λ – долгота точки М, восточная, положительная, до 180 º

φ – широта точки М, северная, положительная, до 90 º.

Через каждую точку земной поверхности можно провести только один меридиан и одну параллель.

Полярная система координат

В противоположность географической системе координат, охватывающих всю Землю, полярная система координат применяется при составлении карт и планов небольших участков.

Положение точки в полярной системе координат определяется относительно некоторой точки, именуемой полюсом О, и полярной оси Ох. Точка N соединяется с полюсом О радиусом – вектором ρ, угол между которым и полярной осью Ох называется углом положения θ.

Рисунок

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатычто такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатычто такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

Радиус – вектор ρ И угол положения θ являются полярными координатами точки N. Этих двух величин вполне достаточно для определения положения данной точки. Радиусы – векторы измеряются в метрах, а углы положения, отсчитываются по ходу часовой стрелки, в градусах от 0 º до 360 º.

Плоская прямоугольная система координат

В отличии от географической системы, координаты которой измеряются в градусах, и полярной системы, угол приведения которой тоже измеряется в градусах, плоская прямоугольная система координат характеризуется линейными величинами – абсциссой и ординатой, определяющими положение точки на плоскости.

Систему этих координат представляют две взаимно перпендикулярные линии, именуемые осями координат. Точка их пересечения (О) называется началом координат.

Ось ординат совпадает с направлением пояса и называется осью игреков, а Ось абсцисс совпадает с направлением меридиана и называется осью иксов, что полностью отличает данную систему от такой же системы применяемой в математике.

В системе плоских прямоугольных координат положение точки относительно начала координат О определяется кратчайшим расстоянием до осей абсцисс и ординат.

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатыРисунок

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

Отрезок ОК называют абсциссой, а Ое – ординатой точки М. обозначаются эти отрезки соответственно Х и У и выражаются в метрах.

Это можно записать следующим образом:

Абсциссы точек вверх от оси ординат положительны, а вниз от нее отрицательны;

Ординаты точек вправо от оси абсцисс положительны а лево от нее отрицательны.

Знаки координат по четвертям сведены в таблицу.

І І юго – восток (ЮВ)

ІV северо – запад (СЗ)

Зональная система координат

Из приведенного ниже краткого описания геодезических систем координат видно, что координаты географической систем измеряются в градусах, прямоугольной системы – в метрах, а полярной системы – в градусах и в метрах.

Для установления связи между ними применяется четвертая система координат – зональная.

В зональной системе координат поверхность земного шара (сфероида) разбивается на зоны (обычно их 60). Каждая зона ограничена меридианами с разностью долгот 6 º и шириной по экватору 670 км. Разбивка зон начинается от Гринвического меридиана с 1-й по 60-ю на восток.

Для практического использования любую зону проектируют на боковую поверхность цилиндра, а затем развертывают в плоскости.

Изображение боковой поверхности цилиндра на плоскости показано на рис. Возникающие искажения линий при этом незначительны, и в геодезии их считают допустимыми

Рисунок

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатычто такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатычто такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатычто такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

что такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатычто такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатычто такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координатычто такое плоские зональные прямоугольные координаты. Смотреть фото что такое плоские зональные прямоугольные координаты. Смотреть картинку что такое плоские зональные прямоугольные координаты. Картинка про что такое плоские зональные прямоугольные координаты. Фото что такое плоские зональные прямоугольные координаты

В каждой развернутой на плоскости зоне осевой меридиан и экватор взаимно перпендикулярны, поэтому их принимают за оси плоской прямоугольной системы координат данной зоны. Знаки координат абсциссы Х и ордината у Будут иметь такие же знаки как и в прямоугольной системе: абсциссы к северу от экватора положительные, к югу – отрицательные; ординаты на восток от осевого меридиана положительные, на запад – отрицательные.

Положение любой точки в зональной системе координат определяются: ордината У – длиной перпендикуляра, опущенного из этой точки на осевой меридиан зоны, в которой она расположена; абсциссах – расстоянием до экватора по левому меридиану до основания перпендикуляра МК.

Каждая зона имеет свою систему координат, но так как оси и начало координат каждой зоны имеют свое определенное географическое положение, это позволяет легко установить связь данной системы как с географической системой координат, так и между системами прямоугольных координат отдельных зон (для однозначного определения положения точки на земной поверхности перед каждой ординатой ставится номер зоны).

Говоря по-другому, как по географическим координатам любой точки земного сфероида можно определить ее прямоугольные координаты, так и наоборот. Это важное достоинство сделало зональную систему координат международной. У нас она введена в 1933 г. и является обязательной практически на всей территории Украины.

Так как Украина находилась восточнее нулевого меридиана в Северном полушарии, абсциссы и ординаты всех ее точек положительны.

Карты и планы, представляющие собой плоские изображения горизонтальных проекций земной поверхности, должны точно и выразительно отображать местные предметы и рельеф.

К Местным предметам, В общем названным Ситуацией, Относятся все без исключения элементы земной поверхности, включая и искусственно созданные карьеры, насыпи и т. д., а Рельефом Называется совокупность всех неровностей естественного происхождения (холмы, горы, равнины, долины и т. д.).

Так как элементы ситуации и рельефа на картах и планах уменьшаются во много раз и становятся трудноузнаваемыми, нередко разместить их рядом сложно, а часто и невозможно вообще, в необходимых случаях они выражаются на картах и планах условными знаками.

Условные знаки это графические символы, применяемые для предметов местности (ситуации) и рельефа на картах и планах.

Условные знаки на картах и планах разных масштабов имеют одни и те же очертания и отличаются только размерами, а поэтому запомнить их несложно. Достаточно изучить условные знаки какого-нибудь одного масштаба.

Все условные знаки по форме делятся на три основные группы: Контурные или масштабные, внемасштабные, пояснительные.

Условные знаки первой группы называются Контурными потому, что сохраняют на бумаге очертания (контуры) местных предметов, а Масштабными потому, что по масштабу можно определить их натуральные размеры.

Условные знаки второй группы называются внемасштабными из-за того, что размеры предметов, которые они изображают, меньше точности масштаба, а изобразить их на карте или на плане необходимо. Знаки этой группы не сохраняют подобия предмета, а показывают только его местоположение.

Условные знаки для внемасштабного изображения объектов располагают на плане обычно перпендикулярно к южной рамке. Допускается вычерчивание этих знаков с небольшим наклоном. Это необходимо для обеспечения нанесения расположенных рядом знаков объектов, имеющих существенное значение.

Положению объекта на местности должны соответствовать на плане следующие точки условного знака:

1) для знаков правильной формы – центр знака;

2) для знаков перспективы – середина основания знака;

3) для знаков с прямым углом в основании –вершина угла;

4) для знаков сочетания фигур – центр нижней из них.

Вопрос, какие предметы местности какими значками изобразить, зависит от масштаба карты или плана, потому что один и тот же предмет на одном масштабе можно изобразить масштабным условным знаком, а на другом – только внемасштабным. Так, если на карте масштаба 1:5000 в населенном пункте можно показать не только дома, но и их форму, то на карте масштаба на порядок мельче, т. е. 1:50000, можно показать только жилые кварталы.

При дальнейшем уменьшении масштаба нельзя сделать этого и приходится применять внемасштабный условный знак.

Условные знаки третьей группы называются Пояснительными в силу их предназначения для дополнительной характеристики объектов, выраженных на карте и плане знаками первых двух групп. Они подразделяются на Значковые, штриховые и цифровые.

Значковые знаки обычно располагаются внутри контуров предметов местности, характеризуя только их сущность (кружки в контурах леса показывают только вид растительного покрова и не соответствуют положению отдельных деревьев, а значки, указывающие на породу деревьев, не отражают их высоту).

Штриховые пояснительные знаки (буква и подписи) обычно показывают какое – либо значение предметов местности (бум. – бумажное производство, к – колодец, род. – родники и т. д.).

Цифровые пояснительные знаки применяются для указания численных показателей предметов местности (числа дворов в селе, скорости течения рек, характеристики мостов и т. д.).

Иногда Штриховые и Цифровые пояснительные условные знаки даются в сочетании, например, подпись у брода бр. 0,8П-0,3 – 10,7, означает, что глубина реки в этом месте 0,8 м, длина брода 107 м, дно песчаное, скорость течения вода 0,3м/с.

Для изображения на картах и планах элементов рельефа применяются способы Штрихов, отмывки, горизонталей. Наибольшее распространение получил способ Горизонталей.

Горизонтали – это плавные кривые линии, проходящие через точки с одинаковыми отметками.

Для удобства пользования все описанные выше знаки (а их без малого 500) сведены в таблице для отдельного масштаба или для группы масштабов. В этих таблицах условные знаки распределяются в группы населенных пунктов, местных предметов, железных дорог с сооружениями, дорог, гидрографии, растительности, рельефа.

Важнейшие топографические специальные условные знаки приведены на карте масштаба 1:25000.

Без знания условных знаков пользоваться картами и планами нельзя.

Источник
