Автоэкспертиза: коробка передач
Опытный водитель обратился в тех.центр по поводу гарантийного ремонта своего автомобиля. Однако, ему отказали в бесплатном ремонте. Человек обратился в суд с иском на автосервис. Суд отправил дело на судебную экспертизу, дело попало ко мне.
Судом были поставлены следующие вопросы:
1. Имеются ли недостатки, дефекты в коробке переключения передач в автомобиле FIAT Ducato 2012 года выпуска?
2. Если недостатки, дефекты имеют место, то какова причина возникших недостатков, дефектов?
3. Установленные недостатки, дефекты носят производственный характер (в чём конкретно они заключаются), или явились следствием неправильной эксплуатации?
4. Соответствуют ли детали КПП, материалы из которых они изготовлены нормам изготовления и условиям изготовления для данных деталей?
Публикуя сюда экспертизу я скрыл несколько видов моделирования технических ситуаций. Поэтому от себя задаю ещё один вопрос:
5. Какое моделирование ситуаций нужно было провести в механизме коробки передач для выяснения причины возникновения дефектов?
Если вы любите инженерной дело и автомобили, предлагаю ответить на эти вопросы в комментариях к этому посту, посмотрев фотографии с осмотра автомобиля.

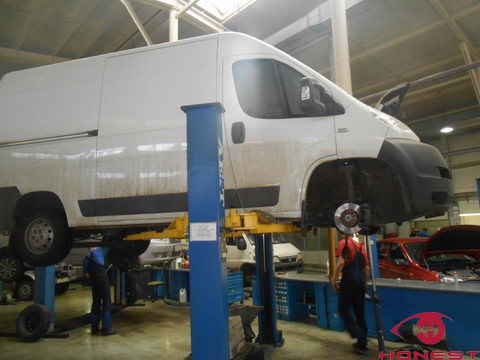

В связи с тем, что автомобиль поднят на подъёмнике (опустить автомобиль невозможно, поскольку двигатель поддерживается технологической опорой), определить идентификационный номер (VIN) и пробег автомобиля не представлялось возможным. На момент осмотра документы на автомобиль отсутствовали.

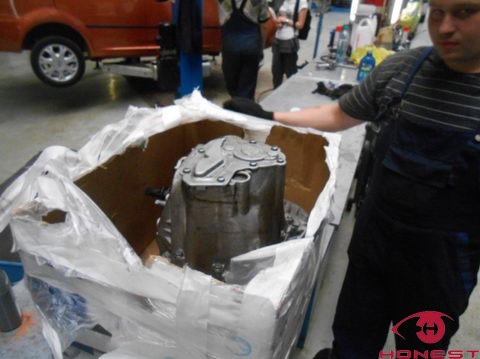

Также для осмотра сотрудниками техцентра была представлена коробка перемены передач, находящаяся в опечатанной картонной упаковке:
Экспертом не проводилось установление принадлежности представленной на исследование коробки передач к автомобилю FIAT Ducato, 2012 года.
Исследование по поставленным вопросам

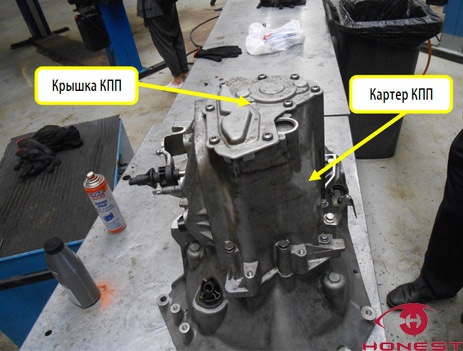

Для исследования деталей КПП были демонтированы крышка и картер:

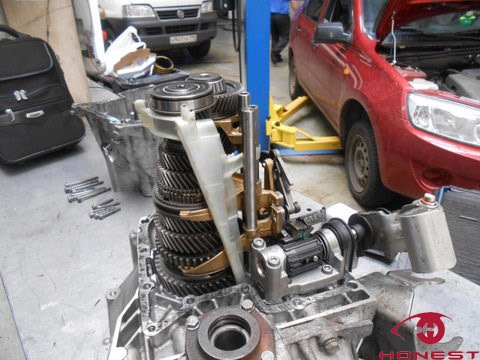

В процессе разборки КПП было выявлено следующее:
-крепёжные элементы не затянуты соответствующими моментами,
-применяемый при сборке коробки герметик не склеивает уплотняемые поверхности,
-в КПП отсутствует масло,
-на внутренней поверхности и деталях отсутствует масляная плёнка.
Установленные признаки свидетельствуют о том, что на исследование представлена КПП, которая ранее подвергалась разборке.

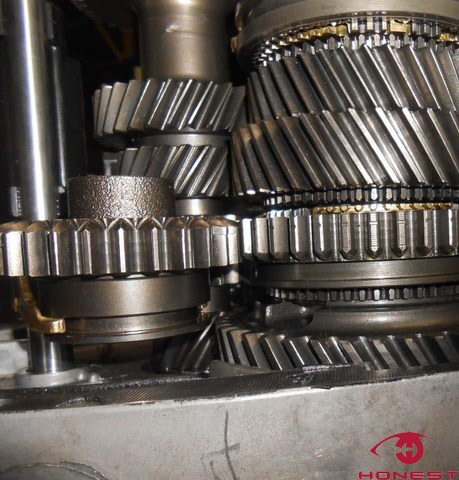

Исследование деталей КПП выявило наличие:
В результате проведённого исследования установлено, что в предоставленной на исследование коробке перемены передач имеются следующие недостатки, дефекты:

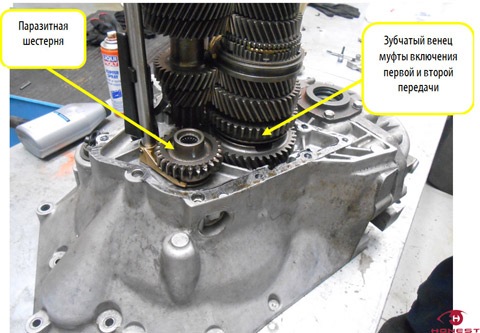

-повреждения зубьев паразитной шестерни,
-повреждения зубьев зубчатого венца муфты включения первой и второй передачи.

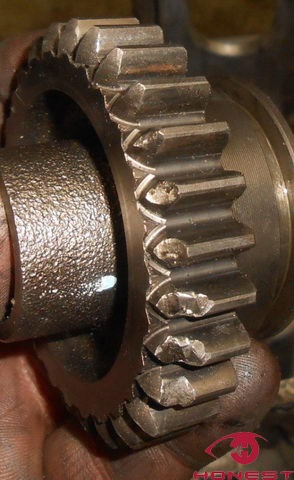

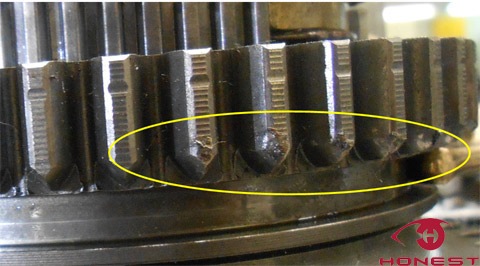

Характер повреждения зубьев паразитной шестерни и зубьев зубчатого венца муфты включения первой и второй передачи, а также их взаимное расположение свидетельствуют о возможном контакте зубьев друг с другом:
Во время эксплуатации КПП контакт повреждённых зубьев происходит в момент включения задней передачи, когда паразитная шестерня и зубчатый венец входят в зацепление друг с другом.
Включение задней передачи осуществляется перемещением паразитной шестерни из положения нейтральной передачи по оси вращения (вверх), в результате чего паразитная шестерня входит в зацепление с зубчатым венцом муфты включения первой и второй передачи

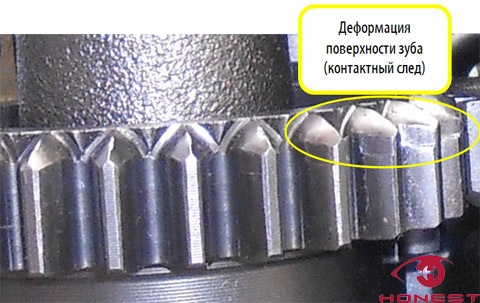

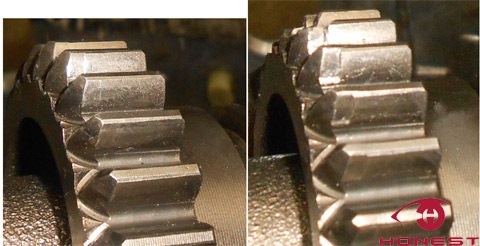

Кроме выявленных повреждений, на зубьях паразитной шестерни хорошо просматривается деформация поверхности, вызванная взаимодействием с зубом зубчатого венца муфты включения первой и второй передачи. Такая деформация называется контактным следом. Выявленный контактный след занимает около ¼ ширины зуба, что свидетельствует о неполном зацеплении зубчатой пары:
Исследование контактных следов оставленных на зубьях паразитной шестерни показало, что глубина деформации поверхности зубьев не одинакова. Она увеличивается при движении против часовой стрелки, от еле заметного следа на первом зубе, до максимального значения на пятом зубе. Разрушение шести остальных зубьев является результатом деформации:
Сама деформация поверхности зуба вызвана высокими контактными напряжениями.
Контактное напряжение: δ=F/А
F — суммарная нормальная сила.
А – номинальная площадь поверхности контакта.
Появление деформации на поверхности свидетельствует о том, что контактные напряжения превысили допустимое значение для данного материала. Причиной деформации является либо слишком большое значение суммарной силы действующей в зоне контакта, либо слишком маленькая площадь поверхности контакта.
Увеличение глубины деформации на каждом последующем зубе говорит об увеличении контактного напряжения в каждом последующем входящем в зацепление зубе.
Частичное разрушение зубьев вызвано контактными напряжениями превосходящими предел прочности материала. При этом на шестерни действуют допустимые нагрузки, об этом свидетельствует отсутствие деформаций на поверхности зубьев шестерни заднего хода первичного вала, которая находится в постоянном зацеплении с паразитной шестерней (в зацеплении находится вся ширина зуба):
Ещё несколько материалов для анализа я дам в комментариях, фото в основной пост нельзя больше загрузить. 🙁
А пока ещё раз повторю вопросы:
1. Имеются ли недостатки, дефекты в коробке переключения передач в автомобиле FIAT Ducato 2012 года выпуска?
2. Если недостатки, дефекты имеют место, то какова причина возникших недостатков, дефектов?
3. Установленные недостатки, дефекты носят производственный характер (в чём конкретно они заключаются), или явились следствием неправильной эксплуатации?
4. Соответствуют ли детали КПП, материалы из которых они изготовлены нормам изготовления и условиям изготовления для данных деталей?
5. Какое моделирование ситуаций нужно было провести в механизме коробки передач для выяснения причины возникновения дефектов?
Размещайте свои ответы на вопросы в комментариях. Завтра, примерно в это же время, я дам развернутый ответ на эту экспертизу-загадку.
Если вам интересны подобные автозагадки, прошу подписываться на мой блог на drive2, потому что не все автоэкспертизы подходят под формат Кулибин Club.
Метки: экспертиза, автозагадка
Комментарии 36
Читайте мой развернутый комментарий tarickV6 и небольшой ответ Romsb: www.drive2.ru/communities/KulibinClub/blog/753463/
Кто спрятал улики, где масло и обломки зубьев?
Где сервисная/гарантийная опломбировка КПП/ДВС? (Чтобы не повадно было «лезть» вовнутрь и «ослаблять механизмы», сливать масло и т.д.). В магазе за 100$ купишь какую нить хрень, а на ней пломб на 200$:) чтобы умники не лазили.
А то так получается — масло САМО испарилось, винты САМИ открутились, коробка ехала-ехала и посыпались шестерни, тоже САМИ.
Никому нельзя верить, хочешь чтобы было хорошо — сделай сам, (и про сервисы есть много неоспоримых фактов, что им стоить слить масло из коробки или под пыльник в рулевую со шприца воды налить? и водятелы тоже есть, согласен, не берегут «ЧУЖИЕ» машины, но здесь зачем человек ищет правды, я думаю если бы сам сломал коробку, попытался спрыгнуть на гарантию — не прошло, да и не надо. А так суд, экспертиза). Суду бабла отслюнявят, эксперту позвонят и всё — сам дурак.
Если машина «сломалась» в течении короткого времени после того как ею «занимались» спецы на сервисе — 100 пудово их работа (могли и масло слить и винты ослабить, чтобы не сразу сломалась, а если чел год отъездил — то вполне реально его косяк, хотя смысла в этом я не вижу, поломка выгодна только для СТОшников).
P.S.Не плохо было бы ещё и решения судов «озвучивать», хотя в принципе решение экспертизы является судебным «приговором», тут ОЧЕНЬ интересно другое : было ли масло в коробке вообще, кто и зачем недозатянул болты или всё сведётся к банальному человеческому фактору. Чик и коробка уже на небесах?
Причина поломки — водятел, 146%.
видимо воткнул заднюю не выжимая сцепление, либо полностью не выжав его
