Ремонт кикстартера китайского скутера 139qmb. (Видео)
Доброго времени суток. Всем известна такая проблема как к сломанный кикстартер китайского скутера, а при отсутствии аккумулятора кикстартер является единственным способом запустить скутер и когда он не работает это создает определенные трудности.
Первопричиной выхода со строя кикстартера в первую очередь является износ втулки сектора приводной шестерни. Эта втулка имеется в продаже. Выглядит она вот так:

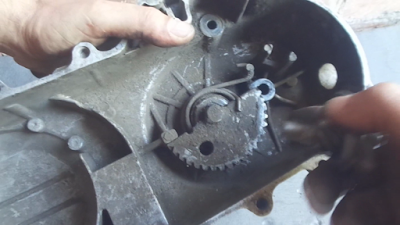

Так же в комплекте идёт стопорное кольцо втулка имеет следующие размеры наружный диаметр втулки составляет 18 миллиметров высота втулки 21 миллиметр внутренний диаметр составляет 13,7 миллиметров также следом за втулкой приводного сектора шестерни изнашивается посадочное место храповика вот здесь
 |

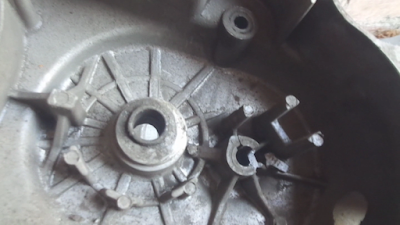

| Крышка вариатора с разбитым посадочным местом храповика |
происходит износ, появляется люфт, и в паре с люфтом этого сектора приводной шестерни и люфт храповика приводят к тому, что приводная шестерня полу сектора и зубья храповика клинят между собой. Это в свою очередь приводит к таким вот последствиям: сломанным зубам шестерни храповика. Также ломаются изнашиваются зубы на секторе приводной шестерни kickstarter’а.
Чтобы этого избежать, нужно вовремя менять втулку приводного сектора шестерни или иначе говоря втулку вала лапки кикстартера. Втулку приводного сектора шестерни найти в продаже можно, а вот что касается разбитого посадочного места храповика, то здесь уже ситуация обстоит сложнее. Если здесь действительно место разбито, то замена втулки приводного сектора шестерней не поможет. Кикстартер по-прежнему будет клинить. Что же делать? Самый простой способ это заменить крышку вариатора, при этом уделите внимание: существуют как бы старые, крепкие крышки и современные более удешевленные, с тонкой стенкой. Поэтому обращайте внимание при выборе крышки. Лучше купить б\у, но в хорошем состоянии. Так как раньше крышки были более качественной нежели сейчас. Вот пример того что произошло абсолютное разрушения посадочного места храповика. Здесь уже особо ничего не сделаешь.

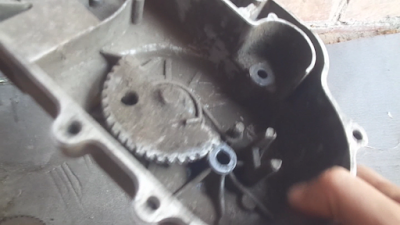

А это старая крышка более качественная, но здесь как мы видим просто большая выработка посадочного места. Единственное что здесь можно сделать это завтулить это посадочное место.

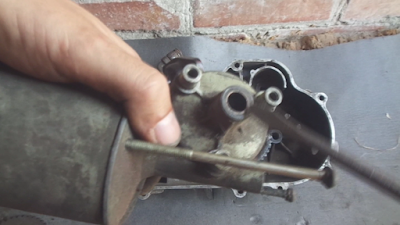

Но втулок, специальных, для этой цели в продаже нет. Нужно действовать методом подбора. Можно подобрать втулку с автомобильного стартера, каталожный номер втулки AS-PL SBU9036. Мне же в моем городе приобрести такую втулку не удалось, но я нашел выход в другом. Здесь мне помог двигатель привода дворников от жигулей. Причем случайным образом, здесь вот имеется втулка на выходном валу, и она как нельзя кстати подходит к нашему храповику.

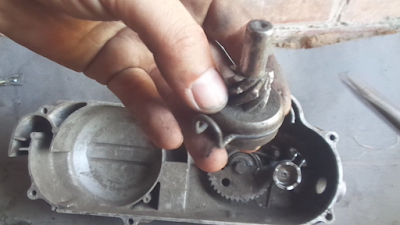

Можно сказать идеально, они созданы друг для друга. Осталось достать отсюда втулку и попробовать как-то установить в посадочное место в крышке вариатора. Предварительно его расширю немножко.

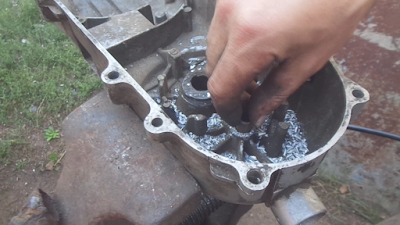

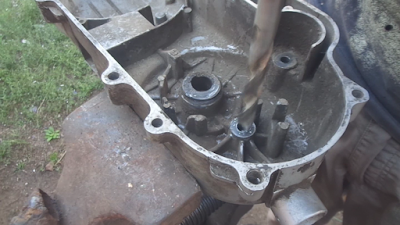

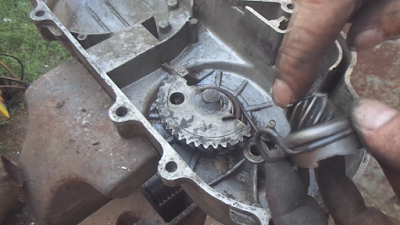

Наружный диаметр втулки 13 миллиметров чтобы завтулить посадочное место храповика необходимо рассверлить его сверлом на 13. В процессе рассверливания, стараемся держать сверло максимально ровно, чтобы оно не уходило в сторону. При покупке запчастей, следует обратить внимание на то, что храповики бывают двух видов на 7 зубов и на 8, к каждому из этих храповиков также имеется свой тип сектора приводной шестерни.
Кикстартер скутера. Основные поломки и их устранение
Не смотря на то, что большинство современных скутеров и мотоциклов оснащены, легким в использовании, электростартером, скутера, на которые установлен кикстартер, обладают рядом неоспоримых преимуществ. Прежде всего, кикстартер, который часто также называют просто «заводной ножкой», позволяет завести скутер даже с полностью разряженной аккумуляторной батарей, не прибегая при этом к методу «толкача». Также кикстартер подстрахует вас при проблемах с электростартером, позволяя своим ходом добраться дамой или до ближайшей ремонтной мастерской.
Но, к сожалению, сам кикстартер также может сломаться во время эксплуатации. Наиболее часто это происходит из-за, неаккуратности самих скутеристов, которые вместо того чтобы нажимать на ножку кикстартера, бьют ее со всей силы. В результате, под такой нагрузкой, ножка просто ломается и ее приходиться менять. Иногда кикстартер выходит из строя из-за некачественного метала. Особенно это касается китайских скутеров. Как правило, ломается либо сама ножка, либо корпус вариатора возле ножки кикстартера.
Последнее, с китайскими, скутерами случается довольно часто. Так как крышка вариатора у них обычно сделана из низкокачественного материала. В результате, вокруг кикстартрера образовываются трещины, особенно часто это происходит с теми, кто любит слишком сильно дергать ножку кикстартера. Конечно, корпус вариатора можно просто заварить, в проблемно месте, но обычно такой ремонт держится не долго, и вскоре трещина вновь себя проявляет. По этому, я рекомендую не мучиться и просто купить новую крышку вариатора. Следует покупать только качественные дорогие крышки, дабы избежать подобных проблем в будущем. Если же вы всё-таки купили оригинальную китайскую крышку вариатора, то для того чтобы не поломать ее снова постарайтесь более спокойно нажимать на ножку кикстартера.
Также, на форумах, скутеристы часто жалуются на то, что ножка кикстартера не возвращается в исходное положение после пуска двигателя. И потому приходиться в ручную каждый раз подымать ножку в надлежащее положение. Важно понимать, что при длительной эксплуатации кикстартер ржавеет и детали пускового механизма изнашиваются, особенно это касается китайских двигателей. Конечно, в таком случае лучше всего приобрести новый кикстартер, но довольно часто старый кикстартер также можно вернуть к жизни. Для этого кикстартер нужно разобрать, тщательно промыть все детали в чистом бензине, а затем обильно смазать. Лучше всего для этого подойдет обычный литол. Если кикстартер работает в сухую, то рычаг может просто зависать из-за трения. Обычно, данной процедуры вполне достаточно для того что бы ножка снова начала возвращаться в исходное положение. Иногда заводная ножка остается в нажатом положении из-за изношенной пружины кикстартера. При эксплуатации пружина может растянуться или потерять жесткость. В таком случае ее следует заменить.
Как бы это банально не звучало, но очень часто причиной проблем с кикстартером становиться его неправильная сборка. По этому, прежде чем паниковать по поводу неисправной заводной ножки, сначала тщательно проверьте сборку кикстартера. Вполне вероятно, что во время последней «интервенции» во внутренности скутера, вы не правильно установили храповик или пружину кикстартера, в результате чего заводная ножка теперь не возвращается в исходное положение. Также важно помнить, что перед тем как снять крышку вариатора необходимо предварительно снять заводную лапку при этом вал кикстартера не должен быть тронут. Довольно часто, начинающее скутеристы, снимают крышку вариатора вместе с валом и заводной ножкой, в результате чего легко может погнуться скоба на возвратной пружине, а также сбиться правильная настройка валов. Как результат, кикстартер у таких скутеристов постоянно работает не так как надо. К счастью, скобу возвратной пружины можно довольно легко выровнять. Вернуть правильную установку валов будет несколько сложнее, но запасшись терпением это тоже можно сделать, не прибегая к помощи платных сервисов.
Также, при интенсивной эксплуатации часто зубцы кикстартера просто стираются и трескаються. Это неизбежно приведет к проскальзыванию ножки при попытке завести скутер. В результате пустить двигатель может быть довольно проблематично. Если вы не хотите приобретать новый кикстартер, то зубцы и ножку можно просто заварить. Если всё правильно сделать, то проблему с проскальзыванием это решит.
Как уже говорилось выше, кикстартер будет служить намного дольше, если с ним правильно обращаться. Для этого запомните два простых правила. Первое, при пуске двигателя не бейте кикстартер, а резко нажимайте на него. При ударе вся энергия высвобождается в одной точке, а при нажиме она плавно распределяется по всей длине хода ножки кикстартера. Второе, для того чтобы добиться нажима, а не удара, помните что ваша ступня должна все время соприкасаться с ножкой кикстартера. Соблюдение этих двух правил значительно продлит жизнь кикстартеру вашего скутера.
Храповой механизм (храповик) – механизм свободного хода с собачкой. Описание и примеры использования
Храповой механизм (англ. ratchet mechanism) или просто храповик (англ. ratchet) — механизм, который обеспечивает свободное линейное или вращательное движение только в одном направлении, блокируя движение в обратную сторону. Ударение в первом слове ставится на последний слог, а написание «храповый» — неправильное.
В машиностроении подобные устройства относятся к классу механизмов свободного хода (МСХ) (англ. Freewheel mechanism). Механизмы свободного хода обеспечивают, подобно диодам в электронике, передачу крутящего момента только в одном направлении.
Храповой механизм состоит из двух основных деталей:
1. Собачка (англ. pawl — защелка, фиксатор, стопор) – деталь, которая обеспечивает непрерывное линейное или вращательное движение в прямом направлении, но блокирует обратное движение. При прямом движении рейки или зубчатого колеса собачка скользит по зубчикам, не препятствуя движению. При смене направления движения собачка упирается в деталь, мешая обратному ходу. Иногда собачку называют палом, стопором, защелкой.
2. Зубчатое колесо (шестеренка) или зубчатая рейка – деталь с зубчиками, которые, как правило, скошены в обратную сторону от направления свободного движения шестеренки или рейки. Несимметричные зубчики улучшают скольжение собачки, уменьшают шумность и обеспечивают надежное зацепление при движении в обратную сторону.
Чтобы механизм работал в любом положении, собачку прижимают к зубчикам с помощью пружины, упругой пластины или резинки. Без дополнительных деталей собачка прижимается только за счет силы тяжести.
Принцип действия
Во время движения зубчатой детали в прямом направлении собачка скользит по верхушкам зубчиков. Когда собачка соскакивает с зубчика на зубчик, часто можно услышать характерный звук трещотки. Каждый, кто ездил на современном велосипеде, слышал этот звук во время движения накатом.
Во время смены направления движения рейки или зубчатого колеса, собачка упирается в крутой склон зубчика и не дает детали свободно поворачиваться в этом направлении.
Как говорят инженеры, уникальность храповых механизмов свободного хода по сравнению с остальными МСХ заключается в замыкании механического диода под действием тангенциальных сил (лат. tangens — касательный), т.е. действующих по касательной к храповику. Остальные МСХ (шарикового, роликового, сухарного типа) действую по принципу фрикционного клинового замыкания.
Ниже приведен пример работы линейного храпового механизма с зубчатой рейкой вместо зубчатого колеса.
Люфт
Люфт – зазор, свободный ход одной детали относительно другой. В храповом механизме с зубчатой рейкой или шестеренкой максимальный люфт — это расстояние от одного зубчика до другого.
В устройствах, в которых нужно убрать обратное движение практически до нуля, могут вместо зубчатого колеса или зубчатой рейки использовать деталь с гладкой упругой поверхностью с большой силой трения, например, из резины. В таком случае на обратном ходе собачка «споткнется» о резину, и при ее заглублении в упругий материал произойдет заклинивание механизма.
История
Храповой механизм начали использовать в технических устройствах давным-давно. В Древней Греции инженеры использовали зубчатую рейку со стопорной защелкой в механизме заряжания гастрафета.
Большие и тяжелые парусные корабли, бороздящие моря и океаны, издревле начали оснащаться шпилем, или кабестаном (франц. cabestan). Шпиль (кабестан) представляет собой корабельный механизм типа ворот для наматывания цепи или каната на барабан. Шпиль используется для опускания или поднятия якоря (якорный шпиль), а также для швартовки корабля к пристани (швартовочный шпиль).
Некоторые шпили могли оснащаться храповым механизмом для предотвращения нежелательного разматывания якорной цепи или швартовочного троса.
Собачка храпового механизма в корабельной терминологии называется палом. Так… Вернемся на начало статьи и посмотрим на определения. Ведь в английском языке собачка обозначается словом «pawl», что означает «защелка, фиксатор, стопор». Интересно, что в русском морском словаре используется английский термин для этой детали.
Согласно Морскому этимологическому словарю Николая Ткаченко «Слово pal (пал, защелка, собачка) образовалось в первобытном языке от старинного корня polo (пал, защелка, собачка), потом оно через индоевропейский перешло в романские, германские и в балтно-славянские языки, потом через лат., фр., и голл. слово это перешло в русский, и сейчат это бывшее голландское слово пал применяется в русском морском языке: пал (pawlbit, pawl of the capstan) — прямой или выгнутый металлический брусок, сидящий на оси и не допускающий вращения шпиля или ворота в сторону, противоположную той, в которую его вертят при работе; иногда его называют задержником; палгед (pawl head) — нижняя часть баллера шпиля, на которую насаживаются откидные стопора, называемые палами; палгун (pawl rim, pawl ring) — фундамент шпиля, прикрепленный к палубе и имеющий по окружности зубчатую рейку, по которой передвигаются палы при вращении шпиля».
Примеры использования
Торцевые гаечные ключи и отвертки
Торцевые гаечные ключи, оснащенные храповым механизмом, ещё называют трещотками. В самом простом варианте конструкции в трещотку стовят по две собачки. Поворотом рычажка можно либо отворачивать гайку, либо её закручивать, не вынимая ключа на каждом обороте, как с обычным инструментом.
Кабельные стяжки
Кабельные стяжки делают из пластика одной деталью. Собачка прижимается к зубчатой пластине силой упругости. После затягивания стяжка не ослабляется даже при очень большом усилии.
Противооткатные устройства
Изначально противооткатные устройства с храповым механизмом начали использовать на железной дороге в горах Пенсильвании, США, при перевозке угля примерно с 1846 года. Чтобы груженый состав по крутому склону не откатился назад в случае отказа двигателя паровоза, на вагонах устанавливались «собачки».
Позже эта схема нашла применение на американских горках, чтобы в случае отключения электричества поезд с любителями острых ощущений не покатился назад.
Лебедки
Лебедки – это механизм для перемещения предметов с помощью каната. Электрическую лебедку устанавливают во внедорожники, чтобы вытянуть из трясины застрявший автомобиль.
Чтобы натянутый трос не разматывался с барабана используют храповой механизм. Примеры его использования на ручных лебедках можно увидеть на этих фотографиях.
Обгонная муфта велосипеда
Обгонную муфту (англ. overrunning clutch) также называют муфтой свободного хода. Она позволяет предотвратить передачу крутящего момента от ведомого вала (колеса) к ведущему (на цепь и педали), если ведомый вал начинает вращаться быстрее. Например, после прекращения вращения педалей без муфты свободного хода колеса продолжали бы раскручивать цепь и педали, как это было в первых велосипедах. То же самое было бы при спуске с горки.
Впервые обгонную муфту с простейшим храповым механизмом запатентовал в 1869 году Уильям Ван Анден из Покипси, штат Нью-Йорк, США. В обгонной муфте Ван Андена храповик был встроен в ступицу переднего колеса велосипеда.
Почти все современные велосипеды – заднеприводные. Обгонная муфта в них встраивается в заднюю втулку или заднюю звездочку. Обгонные муфты с храповым механизмом издают характерный звук и их еще называют велотрещотками.
Обгонная муфта стартера автомобиля
Механизм свободного хода с храповиком используется в стартерах автомобилей как защитное устройство. Стартер – это механизм, который с помощью электромотора запускает двигатель внутреннего сгорания, вращая его коленвал через маховик.
Скорость вращения ведомого зубчатого колеса стартера невысокая – может быть около 3000 об/мин. После запуска двигатель на холостом ходу развивает около 1000 об/мин. Но передаточное отношения стартер-маховик из-за разности диаметров зубчатых колес может достигать значения 20:1. Т.е. запущенный двигатель на холостых оборотах может раскрутить электромотор стартера до 20 000 об/мин.
Чтобы стартер не вышел из строя после запуска двигателя на него ставят обгонную муфту.
Коробка передач автомобиля
В данном примере собачка храпового механизма используется для перевода автоматической коробки передач в режим парковки.
Другие конструкции механизмов свободного хода (МСХ)
Вместо собачки в конструкции механизма свободного хода могут использовать шарикоподшипники, ролики, сухари или иные детали, блокирующие вращение в обратную сторону.
Храповой механизм из образовательного конструктора Lego
С помощью образовательных конструкторов можно собирать модели с храповым механизмом. В данном примере храповик собран из стандартного зубчатого колеса и собачки, состоящей из трех деталей (штифта, красного фиксатора и короткой оси). Зубчатое колесо приводится в движение ручкой. Важно подобрать такой угол собачки относительно зубчатого колеса, чтобы происходил надежный зацеп при обратном вращении.
В следующем примере перекидная собачка используется в модели механического вентилятора, собранного из набора Lego Education EV3. В момент поднятия груза храповой механизм препятствует случайному разматыванию нити. Далее собачка перекидывается на другую сторону, чтобы не мешать работе вентилятора.
В примере с катапультой на противоположном конце от собачки установлен длинный рычаг. Под весом длинного конца рычага собачка упирается в зубчатое колесо и блокирует вращение оси. Катапульта выстрелить не может. Стоит надавить на длинный рычаг вверх и собачка выйдет из зацепления, разблокировав ведущую ось.
Механическая катапульта из Lego EV3
Инструкцию к катапульте можно скачать по этой ссылке.
Устройство скутера Кик Стартер
Любой скутер, будь то японский или китайский, имеет возможность заводиться от электростартера или кик стартера. Если первый у вас не работает, что очень частая проблема, на помощь приходит кикстартер. Давайте рассмотрим причины его поломок.
Наверно, процентов 80 владельцев скутеров пользуются именно кикстартером. Кик означает нога, то есть заводиться скутер при помощи ноги, которой нужно нажимать на ножку, находящуюся на вариаторе. И если часто заводить скутер именно таким способом, кикстартер может поломаться. Причиной может быть либо некачественная конструкция (чаще всего в китайских моделях), или же неправильное и грубое отношение. По своему примеру скажу, что имея японский скутер с поломкой кик стартера не было никаких проблем, тогда как китайский двухместный скутер за 1 год получил две поломки кик стартера. Если попросту сравнить материал обоих скутеров, то даже на ощупь можно заметить, что на китайских скутерах крышка вариатора или сам кик стартер имеет очень дешевый материал.
Почему ломается кик стартер?
Причин поломки может быть несколько, ведь именно они чаще всего случаются с большинством скутеристов.
Сборка кикстартера. Если вы решили поменять кик стартер или другую его деталь, обязательно сделайте это правильно. Вам потребуется по инструкции собрать пружину, стопорные кольца и другие элементы. Если вы что-то упустите, ножка кик стартера попросту не будет возвращаться на нужное место (см. фото).
Стертые зубцы. Еще одна распространенная поломка. Если вы резко и часто нажимаете на лапку кик стартера, зубчики, соединяющие ножку и вариатор, попросту сотрутся, что грозит тому же проскальзыванию ножки. Результатом станет невозможность завести скутер, так что следите за состоянием зубцов.
Поломка крышки вариатора. Чаще всего она случается именно с китайскими скутерами, что самому приходилось наблюдать не раз. Если с большой силой или резко нажимать на ножку, дешевый и некачественный материал крышки вариатора попросту треснет вокруг ножки. Здесь ремонт вариатора на скутере вряд ли поможет, также как и сварка. Китайскую крышку вариатора сложно заварить, это не позволяет слабый материал, так что единственным вариантом будет купить крышку вариатора.
Мы рассмотрели несколько причин поломки кик стартера, ремонт этого довольно проблемного элемента может занять у вас немного времени, но когда в дороге у вас случиться подобная поломка, вам придется катить скутер. Вариантов ремонта может быть также три. В случае с треснутыми зубцами единственным возможным решением будет либо замена, либо сварка. В случае с заменой кик стартера, вам нужно попросту правильно собрать всю конструкцию, что будет рассматриваться уже в другой статье. И при треснутой крышке вариатора вам останется только заменить саму крышку. Можете попытаться ее заварить, но сразу скажу, что шансов ее починить таким способом немного.
Видео: Как собрать кикстартер на скутере
Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)
Пока скутер еще новенький и на деталях кикстартера остается заводская смазка — кикстартер работает исправно: легко и без проскальзований проворачивает двигатель, не скрипит и самое главное — после запуска всегда возвращается на свое место, а не висит соплей.
А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.
Чтобы избежать подобной ситуации — не реже одного раза в сезон разбирайте кикстартер и смазывайте его детали. Разборка и смазка времени много не занимает, особо сложно там тоже ничего нет, поэтому не ленитесь и вовремя обслуживайте свой и скутер и все технические проблемы будут обходить вас стороной.
Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора
Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг
Вал, который нам нужен фиксируется стопорным кольцом. Снимаем кольцо специальным съемником для стопорных колец или мучаемся и снимаем его при помощи пары гвоздей и такой-то матери…
Под кольцом стоит упорная шайба — это очень важный девайс! При разборке не теряйте ее!
Вынимаем из крышки «грибок»
Вынимаем вал с пружиной
Тем места, которыми детали контактировали с крышкой вариатора перед обратной сборкой тщательно отмываем и смазываем. Смазку можно использовать любую, но лучше использовать медную пасту. Если таковой у вас нет — мажьте обычным литолом.
Наносим смазку сначала на вал
Вставляем вал в крышку, заводим пружину
Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом
Смазываем ось «грибка»
Отводим зубчатый сектор вала таким образом, чтобы заваренный зуб зашел за «грибок»
Вставляем в крышку «грибок» следя при этом, чтобы его пружинная скоба зашла между двух уступов
На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.
Ремонт кикстартера на китайском скутере с двигателем 157QMJ
Типичная ситуация: Заводная лапка, скутера Raсer Taurus при нажатии на нее зависает в нажатом положении и не проворачивает двигатель. Проворачивается как бы в холостую, при этом из под крышки вариатора доносятся какие-то непонятные звуки.
Причина этой неисправности кроется в неправильной сборке механизма кикстартера, расположенного под крышкой вариатора. Вернее даже в неправильной сборке, а в незнание того, что крышку вариатора нужно снимать только с заранее снятой заводной лапкой оставляя вал кикстартера на своем месте.
Новички обычно этого не знают и снимают крышку вариатора вместе с заводной лапкой и валом, тем самым гнут скобу возвратной пружины и сбивают правильную установку валов. А потом не могут правильно собрать механизм до «кучи», вот и ездят с вечно неработающей заводной лапкой.
Снимаем крышку вариатора, откручиваем болт на заводной лапке и снимаем ее с вала.
Вынимаем из корпуса крышки первичный вал кистартера.
Не теряем упорную шайбу вала кикстартера.
Снимаем передний вариатор. Работа по снятию вариатора скутера, подробно изложена в статье: Как снять вариатор скутера доступными инструментами
Вынимаем промежуточный вал, как видите следы смазки полностью отсутствуют что не есть хорошо. Смазать все трущиеся детали надо обязательно.
Для того, чтобы смазать промежуточный вал его необходимо разобрать, для этого снимаем штифт.
Снимаем упорную шайбу и шестерню промежуточного вала.
Смазываем вал пластичной смазкой (литол-24).
Собираем промежуточный вал в обратной последовательности. Смазываем установочную скобу промежуточного вала.
Смазываем рабочею поверхность вала.
После полной смазки промежуточного вал-отложите его в сторону, нам он пока не понадобится.
А теперь, обратите внимание на фиксирующею скобу возвратной пружины, она разогнута, и разогнули ее по незнанию, когда пытались снять крышку вариатора вместе с валом кикстартера (наш случай в счет не берем, так как она до моего вмешательства была давным-давно разогнута).
Снимаем ее и выравниваем.
Устанавливаем промежуточный вал в отверстие, следя при этом чтобы штифт на вале зашел в специальный паз.
Следим, чтобы устанавливающая скоба тоже зашла на свое место.
Ищем на промежуточном вале метки-в нашем случае это «стрелка» и буквы FT.
Разворачиваем шестерню промежуточного вала так, чтобы «стрелка» была направлена на цапфу коленчатого вала, а буквы FT были направлены на вал кикстартера (не перепутайте).
Втулку тоже смазываем.
Ищем на секторе кикстартера «заваренный зуб».
Одной рукой придерживайте шестерню промежуточного вала от смешения, другой рукой вставляйте вал кикстартера так, чтобы «заваренный зуб» впритык подошел к к зубу винтовой шестерни промежуточного вала, то есть вал кикстартера не должен проворачиваться по часовой стрелке «заваренный зуб » должен его зафиксировать от проворачивания.
Должно получится вот так.
После установки вала кикстартера, заводим возвратную пружину на свое место, сделать это легче всего плоскогубцами.
После установки возвратной пружины, прикручиваем предварительно выравненную фиксирующею скобу.
Перед установкой крышки вариатора не забываем одеть упорную шайбу на вал кикстартера.
