Битва за холод. Часть первая. HELP!
HELP! Гольфоводам, бораводам. шкодаводам и прочим VAGоводам! — репост пожалуйста!
Сдох кондиционер. Просто перестал дуть холодным воздухом. Сейчас почти 5 утра, а сил искать причину уже нет даже написать вопрос на драйв… попробуем сухо и по фактам:
Хронология военных действий:
1. Проверили давление — норма, фреон есть.
2. Кнопка AC нажимается, обороты подскакивают, вертушки обе начинают крутиться.
3. Муфта не включается. Проверили предохранители в салоне — все ОК.
Кинули напрямую 12 вольт на муфту, муфта щелкнула, включилась, компрессор работает, холодный воздух пошел. Уже что-то. Муфта и компрессор живые. Отключили. Обнаружили перегоревший предохранитель на блоке над аккумулятором (третий слева если открыть капот, судя по мануалам — отвечает за вертушку охлаждения радиатора двигателя), замкнули пред напрямую — результата нет, вообще ощущение что он там есть, что его там нет — авто работает одинаково, точнее не включается муфта.
4. Грешили на БУВ (блок управления вентиляторами)

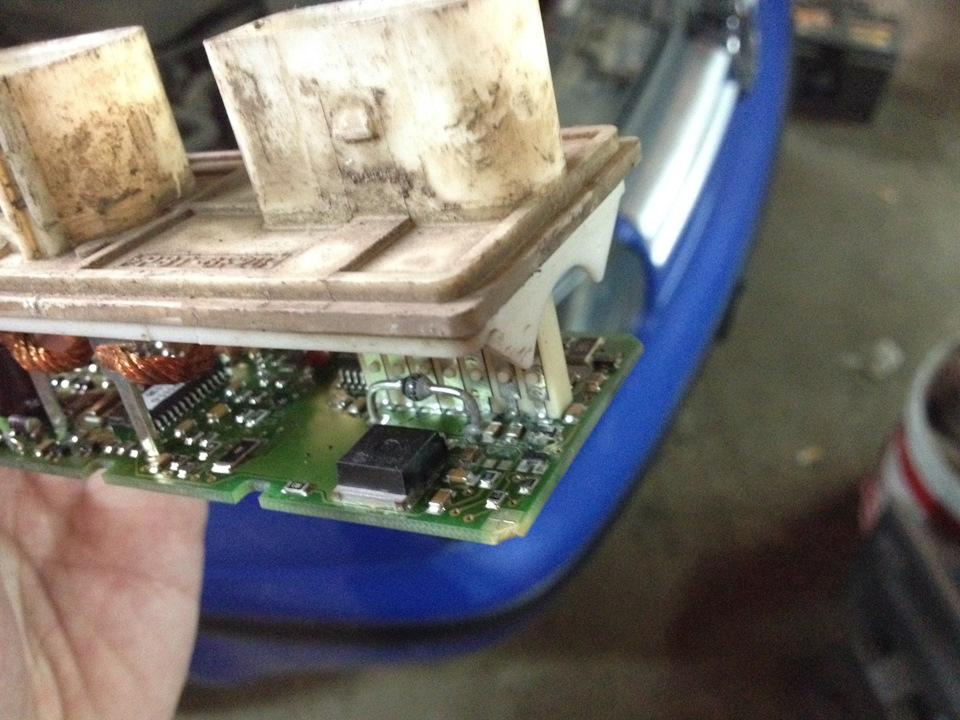

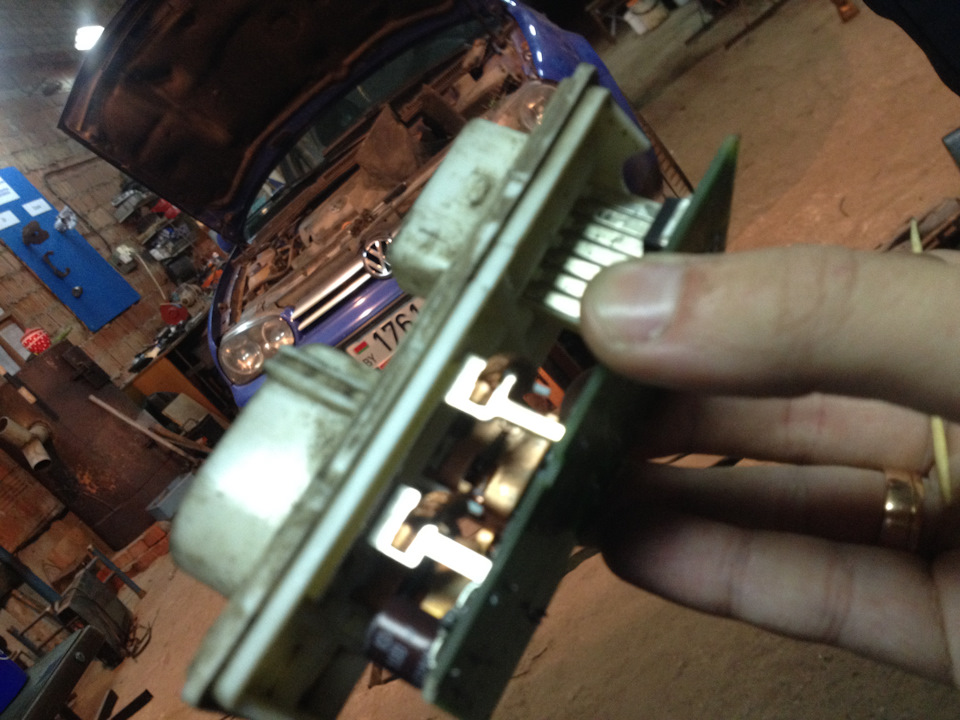

сняли, вскрыли, удалили окислы.
Поставили назад. Результат тот же.
5. Сняли с донора (на удачу стоит в ремонте гольф4 1.4 с кондеем, правда он там не заправлен и не работает давно) БУВ, номер один в один совпадает. Воткнули — тот же результат. Грешим на то, что оба БУВ’а нерабочие.
6. Сняли с донора Датчик давления. Поставили — результата нет. Без датчика и моего и донорского не включаются вертушки, с датчиком — включаются.
7. Замерили напругу с БУВ до муфты —
Уехали по домам, авто стоит в гараже в полуразобранном состоянии, грешим с pasha9910 на некоторые вещи, если есть идеи — пишите, буду рад подсказкам, силы на исходе уже.
К чему пришли:
Давление в норме, фреон есть.
ДТОЖ, недавно менялся, исходим из того что датчик исправлен, т.к. диагностика нормально показывает температуру с датчика в реальном времени и она похожа на правду.
Термовыключатель на вентилятор радиатора, недавно менялся, вертушки работают в штатном режиме и выключаются и включаются когда надо.
Датчик давления системы кондиционера (на 100% не уверены, но отключение датчика влияет на включение вертушек), ставился с донора, пока исключили.
Муфта кондиционера, включается напрямую от аккума, щелкает, работает.
Компрессор, при включении муфту напрямую — работает, холодит.
Предохранители, заменены, проверены.
Фильтр осушителя, менялся в прошлом году, да и напрямую муфта включается и все начинает работать.
Уперлись в то, что с БУВ выходит
4,5 В вместо 12 В.
Грешим на датчик температуры воздуха под жабо (а он вообще влияет на включение муфты?), грешим на проводку до БУВ’а. Пока больше мыслей нет.
Если у кого-то есть электро-схема для системы кондиционера с трех-контактным датчиком давления — поделитесь!
Советы и догадки тоже приветствуются! HELP!

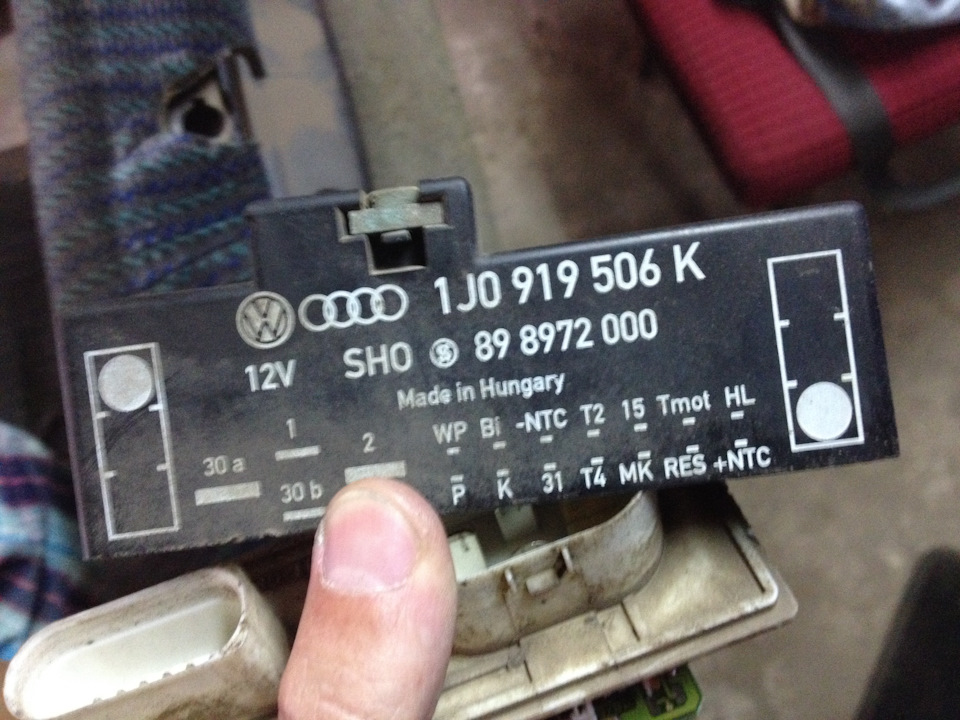

Битва за кондиционер. Блок Управления Вентиляторами (БУВ) — замена.

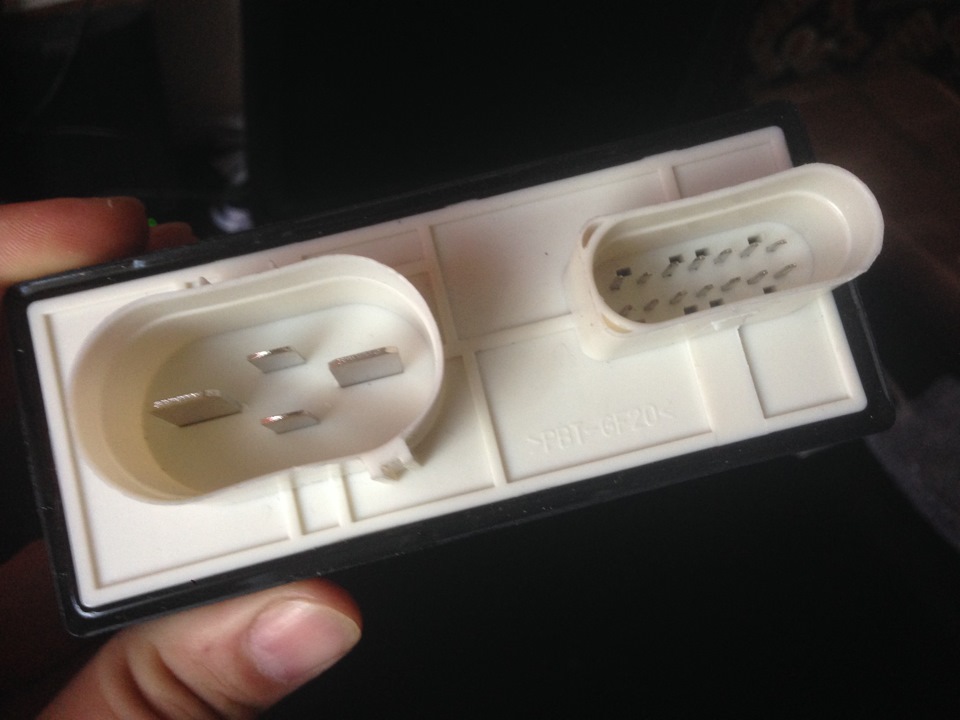

Итак, после починки вентиляторов, определения, что не работает БУВ, оный был заказан с ebay, на днях пришел и был инсталлирован на место. Включаем и о счастье, всё за работало! Осталось устранить колхоз по включению муфты кондиционера, но это не так страшно. Надеюсь БУВ будет работать долго.
Сейчас появилась новая проблема. При включении кондея, почему то не всегда поднимаются холостые, может глохнуть. На ходу всё норм, разве что на разгон туповата, но это наверно норма, просто отвык. Будем разбираться. Хочу заняться, посмотреть старый блок-вдруг починю.
Наконец то в салоне будет меньше пыли.
Volkswagen Golf 1999, двигатель бензиновый 1.4 л., 75 л. с., передний привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 43
День добрый, подскажи пожалуйста откуда идёт плюс на фишку БУВ под номером 30b?
Спасибо, буду искать, у меня пропал плюс на контакте 30b.
Я когда кондей включаю обороты тоже не подымаются, и вентилятор малый не крутиться, хотя сам он рабочий.
если не крутится, смотри в районе БУВ и фишки на радиаторах, на предмет окислений и переломов проводов.
Возможно и сам БУВ либо не рабочий (и какой-нибудь колхоз в виде реле) либо с проводами что.
Я снял фишку с датчика включения вентиляторами который на радиатор идёт, перемыкал одни контакты два вентиля включились на первую скорость! перемкнул вторые контакты включились оба вентиля на вторую скорость!, значит проводка и був все рабочее, а включаю климат дует холодным но вентиляторы молчат или нужно какоето время что бы они включились? Я грешу что сам датчик который в радиаторе походу не рабочий.
Ты проверил только аварийную систему в случае перегрева.
БУВ в этом случае не работает, только реле внутри него.
Надо смотреть все провода в районе БУВ
При включении кондея — сразу. Климата — не знаю, но скорее всего тоже.
ВЕНТИЛЯТОРЫ ВСЕГДА РАБОТАЮТ в ПАРЕ!
Я уже устал это писать каждому.
Ребята. Подскажите у меня такая беда включаю печку наченает роботать компрессор. Потом сам отключается потом включается и звук идёт с муфты с торохтением. Куда копать у меня 1.4 ВСА 2003 г
Битва за кондиционер. Блок Управления Вентиляторами (БУВ)
Итак после заправки стало понятно что вентиляторы не стартуют либо не рабочий датчик давления, либо БУВ.
На одном из форумов нарыл схемку для грубой проверки датчика давления:
Для определения исправности датчика, его нужно снять с трубопровода (снимается элементарно, чуть-чуть ключом на 17 срываете с магистрали и далее откручиваете от руки). Под датчиком стоит что-то типа «золотника» и ничего у вас не вытечет в процессе снимания. Далее берете тестер и проверяете как указано на схеме в красном квадрате. У меня на новом датчике было примерно где-то 850 ОМ, на старом все было по нулям.
Датчик давления с 3-мя контактами:
1. Черный/синий- провод «+». На датчике появляется после нажатия кнопки АС и прохождения через термодатчик.
2. Белый- информационный. Приходит непосредственно в БУВ. При замыкании с черным/синим- включаются оба вентилятора.
3. Коричневый/черный- провод «-«. Земля прикручена под АКБ.
Замыкание контактов на фишке ни к чему не приводило.
Я понял, что сам с БУВ не разберусь, и поехал к электрику. После диагностики ожидаемый вердикт- БУВ на замену, да ещё остались следы колхоза. В частности провод на включение кондея переделан на прямую, а вентиляторы видимо включались обычной релюхой, которую я давно демонтировал. Вентиляторы на перегрев ОЖ срабатывают от датчика на радиаторе, то бишь БУВ совсем не участвует.

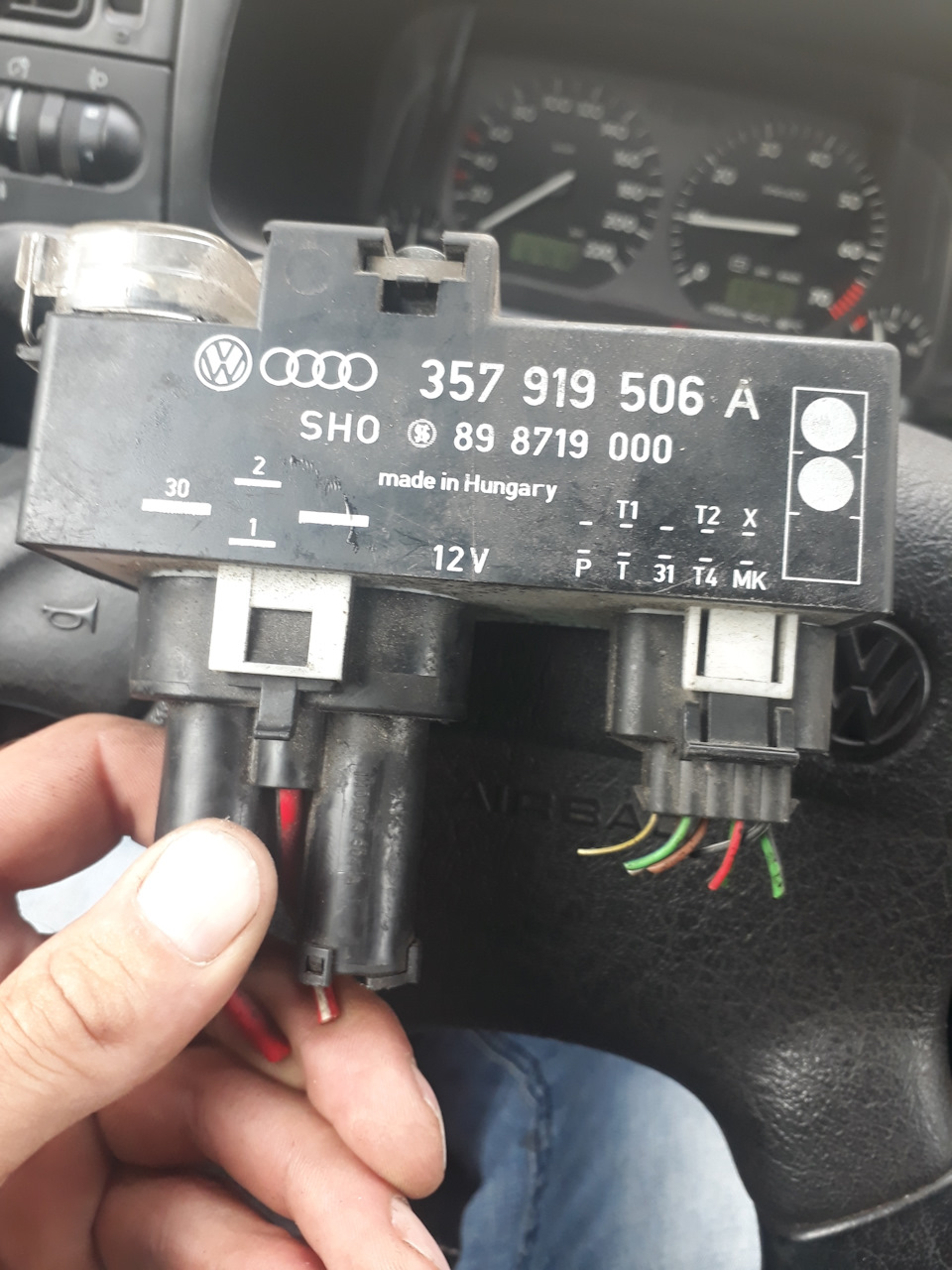

БУВ гольф 3
Купил сегодня блок управления вентиляторами кондея теперь надо разобраться как он работает. Буду благодарен если кто то подскажет… сборка климата подходит к концу
Volkswagen Golf 1998, двигатель бензиновый 2.8 л., 174 л. с., передний привод, механическая коробка передач — запчасти
Машины в продаже
Комментарии 7
А я всё думал что за х.ня
Посмотри на этой х.не куда какой провад на корпусе нарисованны пины с названием.
из того, что в проводке нашёл:
30 — питание напрямую с аккума.
1 — первая скорость. сращивается с проводом от датчика на радиаторе.
2 — вторая скорость.
Т2 — вход с датчика на радиаторе на включение второй скорости.
Т4 — вход от кондея.
31 — масса.
Х — по идее «+» с разгручного реле.
Спасибо. У меня 8 пинов в маленьком разьеме, что такое разгрузочное реле, и Т4 с кондея с салона, и куда подключить провод от компресора кондея
Скорей всего пин Т пустой, как у меня 🙂
Разгрузочное реле — даёт мощный «+» при включении зажигания — много потребителей может тянуть, чтоб замок зажигания не сжечь.
На мозг двигателя 39 пин идёт провод, он же должен и на Т4 приходить. пока сам толком не разбирался со своим, не знаю откуда он выходит, но подозреваю, что это сигнальный при включении кондея. чтоб мозг обороты приподнял холостые и вентиляторы на первую скорость включились
Спасибо. У меня 8 пинов в маленьком разьеме, что такое разгрузочное реле, и Т4 с кондея с салона, и куда подключить провод от компресора кондея
размотал косы сегодня. у меня проводка с гольфа 3 гти 16v с кондеем. но готовился до меня мотор в раллийную машину и кондейное всё убрали.
Х это не с разгрузочного. он вместе с Р идёт в переднюю правую часть машины в жгуте на подогрев вентиляции картера и клапан адсорбера, но ещё дальше вперёд. может по давлению и температуре фреона включает/выключает — не могу сказать, обрезаны просто.
Т1, Т4 и 39 пин эбу сходятся в заводскую скрутку. из скрутки идёт в жгуте с круглым 28-и пиновым разъёмом на двигатель. рядом с круглым отдельно в двухпиновый разъём. забыл глянуть второй провод куда идёт из разъёма.
МК у меня тоже обрезан и я не помню из какого жгута его достал 🙂 но, вроде, в сторону салона шёл. вроде.
Спасибо. У меня 8 пинов в маленьком разьеме, что такое разгрузочное реле, и Т4 с кондея с салона, и куда подключить провод от компресора кондея
может разберётесь. правда там для веера с электропомпой охлаждения после остановки движка, но. в остальном похоже на правду 🙂
Р — видимо по давлению выключатель и есть.
