Что такое бцн в прошивке
Motorchik Team запись закреплена
Что такое БЦН и нужно ли его перемножать на ПЦН?
В любой прошивке присутствует эта калибровка. Обычно работает и нужна только на прошивках на ДМРВ и на прошивках j5ls старых версий и на прошивке j7esa для режима работы системы по дросселю. На прошивках с ДАД+ДТВ обычно не используется.
Как строится БЦН? Очень просто. Из лога берётся рассчитанное контроллером ЦН. ЦН в каждой прошивке рассчитывается по-разному, подробные формулы расчёта можно найти в справке к программе СТП 3.21 (ссылка для ленивых: https://vk.com/docs-98515032). Единственное надо понимать, что в каждой прошивке БЦН играет разную роль.
Разберу все виды БЦН, какие знаю.
2. БЦН по дросселю в прошивках на ДМРВ. Откатывать калибровку надо в любом случае, датчик кислорода для откатки этой калибровки не нужен. В этом случае калибровка будет ответственна за отсутствие провалов при резком нажатии на газ.
4. БЦН по дросселю в прошивках «по давлению». БЦН не участвует в расчётах топливоподачи, т.к. ЦН считается по формуле через ДАД+ДТВ. Можно не откатывать. Но я откатываю, мне нравится когда в прошивке построены все калибровки. Откатав эту калибровку, появляется возможность построить УОЗ по давлению.
Отвечу на вопрос статьи. Зачем нужно перемножать БЦН на ПЦН? Отвечаю встречным вопросом (простите за грубость): зачем вы это делаете? Откуда это пошло? Я понимаю что, в программе Motorchik можно много чего перемножать друг на друга. Но зачем вы это делаете? Перемножение БЦН на ПЦН было создано лишь для для того, когда КР находится в ПЦН таблице. А это бывает когда в программе R-tuner сохраняется КР в калибровке ПЦН. И больше ни для чего. Не нужно перемножать БЦН и ПЦН, если не знаете к чему это приведёт! Вообще не делаете ничего в прошивке то, чего не знаете. Пожалейте пожалуйста свой мотор!
Надеюсь, было понятно и не слишком сложно. На вопросы в личных сообщениях про БЦН и ПЦН, простите не буду больше отвечать, тратить своё личное время и рассказывать каждому не буду.
Про таблицу ПЦН и БЦН (for dummies)
Очень часто начинающие тюнеры взырвают мозг вопросами про откатку, про ПЦН, БЦН и т.д. Это естественный процесс и я сам таким был ( археологи даже могут найти в инете доказательство моих слов). Но это было давно и теперь меня частенько спрашивают эти вопросы вопросы.
Еще раз для новичков. Основные моменты которые нужно прочитать и запомнить.
Те кто врубаются, могут это вообще не читать.
Для начала нужно понять что БЦН и ПЦН это разные таблицы. единственное что их объединяет это что и там и там есть словосочетание ЦИКЛОВОЕ НАПОЛНЕНИЕ. при этом новички не акцентируют внимание на первом слове БАЗОВОЕ и ПОПРАВКА. БАЗОВОЕ означает по простому — ТЕОРЕТИЧЕСКОЕ ЗНАЧЕНИЕ. А ПОПРАВКА означает некий коэффициент умножения. Таблицы разные. Первая как бы говорит «Должно быть так!» Вторая говорит «Умножать надо на это». Не стоит это путать. Мухи отдельно, котлеты отдельно.
Далее чуть подробнее. Если что-то непонятно, прочитайте десять раз, после чего прочитайте справку от CTP
Обозначения:
БЦН — таблица БАЗОВЫЙ СОСТАВ СМЕСИ в прошивке
ПЦН — таблица ПОПРАВКА ЦИКЛОВОГО НАПОЛНЕНИЯ
A — количество воздуха которое считает датчик
AA — реальное количество воздуха которое поступает в двигатель(неизвестно перед откаткой)
C — таблица СОСТАВ СМЕСИ в прошивке (ее выставляет настройщик)
СС— реальный состав смеси который фиксирует ШДК. или УДК (14,7)
B — время впрыска. параметр рассчитывается ЭБУ(есть в логах) на основе разных калибровок прошивки во главе которых стоит —C, ПЦН, БЦН и на основе данных А
Задача ЭБУ: смешать воздух(A) и бензин(B) так чтобы получить состав смеси(CC) такой какой выставлен в прошивке©

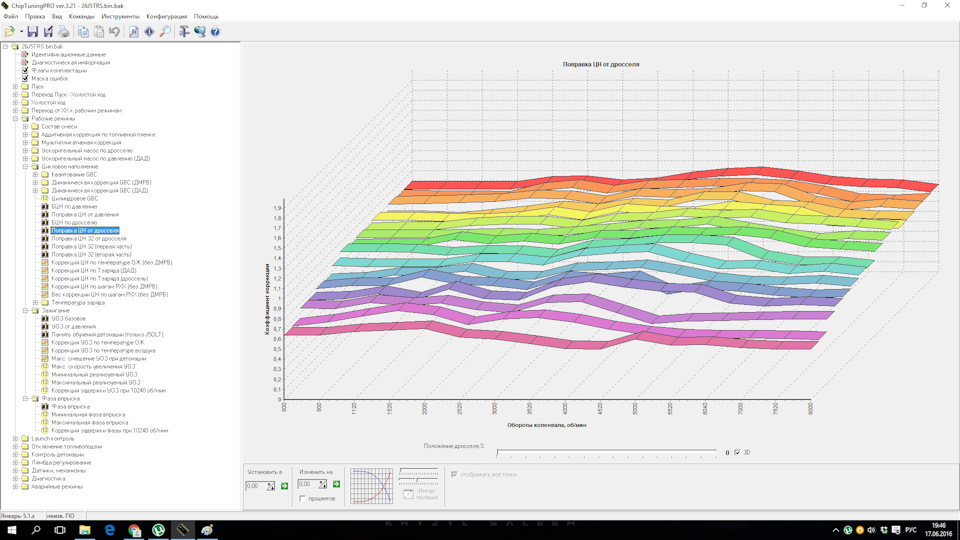

Что такое Поправка Циклового Наполнения:
Датчики фиксируют количество воздуха(A) которое идет в цилиндр. Но в виду особенностей впускных систем и других факторов не все зафиксированное значение воздуха попадет в двигатель.
Реальное значение воздуха(AA) попавшее в цилиндры = Значение воздуха отмерянное датчиками(A) * Поправку Циклового наполнения(ПЦН).
Задача настройщика найти коэффициенты этой поправки(ПЦН) чтобы быть уверенным что реальная смесь(СС) в двигателе равна той что указана им в прошивке(С)
Как узнать реальный состав смеси(СС)
1. ШДК — он всегда показывает реальный состав смеси(СС)
2. УДК — штатная система. работает тогда когда в комплектации есть датчик кислорода. Так как УДК знает лишь одно значение — 14,7 то он выдает в эбу всего две команды : СМЕСЬ МЕНЬШЕ 14,7 и СМЕСЬ БОЛЬШЕ 14,7. ЭБУ принимает этот сигнал и путем внесения еще одной поправки(Корекция) в расчет топлива корректирует топливоподачу так чтобы смесь была 14.7. А именно УДК должен постоянно чередовать значение БОЛЬШЕ, МЕНЬШЕ, БОЛЬШЕ, МЕНЬШЕ. и т.д. Вот поэтому и получается что в зоне работы коррекции по УДК (экономичный режим) всегда смесь будет 14.7
Как катают по УДК
так как удк знает только одно значение 14,7 то задача заставить машину всегда работать в режиме коррекции по удк, а это значит сделать всегда экономичный режим. Потом пройтись по всем точкам и посмотреть что ЭБУ запишет в таблицу коррекции. А потом так откорректировать таблицу поправки(ПЦН), чтобы смесь была такой(С) какой она была при использовании таблицы коррекции.
Далее ДК отрубается. Смесь в прошивке(С) ставиться такой какая нравится. При этом настройщик надеется что поправка(ПЦН) найденная при 14,7 будет такой же какой и должна быть при его выставленной смеси(С).
2) При работе на ДАД+ДТВ нет таких режимах при которых датчики не успевают точно мерить воздух, а значит таблица БЦН не нужна. поэтому с этими датчиками она вообще никак не используется.
Про таблицу ПЦН и БЦН (for dummies)
Очень часто начинающие тюнеры взырвают мозг вопросами про откатку, про ПЦН, БЦН и т.д. Это естественный процесс и я сам таким был ( археологи даже могут найти в инете доказательство моих слов). Но это было давно и теперь меня частенько спрашивают эти вопросы вопросы.
Вчера на форуме опять эти вопросы всплыли и я в очередной раз написал что есть что. Так как на драйве тоже достаточно много интересующихся, решил сюда продублировать свой пост.
******************************************************************************************************
Еще раз для новичков. Основные моменты которые нужно прочитать и запомнить.
Те кто врубаются, могут это вообще не читать.
Для начала нужно понять что БЦН и ПЦН это разные таблицы. единственное что их объединяет это что и там и там есть словосочетание ЦИКЛОВОЕ НАПОЛНЕНИЕ. при этом новички не акцентируют внимание на первом слове БАЗОВОЕ и ПОПРАВКА. БАЗОВОЕ означает по простому — ТЕОРЕТИЧЕСКОЕ ЗНАЧЕНИЕ. А ПОПРАВКА означает некий коэффициент умножения. Таблицы разные. Первая как бы говорит «Должно быть так!» Вторая говорит «Умножать надо на это». Не стоит это путать. Мухи отдельно, котлеты отдельно.
Далее чуть подробнее. Если что-то непонятно, прочитайте десять раз, после чего прочитайте справку от CTP
Обозначения:
БЦН — таблица БАЗОВОЕ ЦИКЛОВОЕ НАПОЛНЕНИЕ в прошивке
ПЦН — таблица ПОПРАВКА ЦИКЛОВОГО НАПОЛНЕНИЯ
A — количество воздуха которое считает датчик
AA — реальное количество воздуха которое поступает в двигатель(неизвестно перед откаткой)
C — таблица СОСТАВ СМЕСИ в прошивке (ее выставляет настройщик)
СС— реальный состав смеси который фиксирует ШДК. или УДК (14,7)
B — время впрыска. параметр рассчитывается ЭБУ(есть в логах) на основе разных калибровок прошивки во главе которых стоит —C, ПЦН, БЦН и на основе данных А
Задача ЭБУ: смешать воздух(A) и бензин(B) так чтобы получить состав смеси(CC) такой какой выставлен в прошивке(C)
Что такое Поправка Циклового Наполнения:
Датчики фиксируют количество воздуха(A) которое идет в цилиндр. Но в виду особенностей впускных систем и других факторов не все зафиксированное значение воздуха попадет в двигатель.
Реальное значение воздуха(AA) попавшее в цилиндры = Значение воздуха отмерянное датчиками(A) * Поправку Циклового наполнения(ПЦН).
Задача настройщика найти коэффициенты этой поправки(ПЦН) чтобы быть уверенным что реальная смесь(СС) в двигателе равна той что указана им в прошивке(С)
Как узнать реальный состав смеси(СС)
1. ШДК — он всегда показывает реальный состав смеси(СС)
2. УДК — штатная система. работает тогда когда в комплектации есть датчик кислорода. Так как УДК знает лишь одно значение — 14,7 то он выдает в эбу всего две команды : СМЕСЬ МЕНЬШЕ 14,7 и СМЕСЬ БОЛЬШЕ 14,7. ЭБУ принимает этот сигнал и путем внесения еще одной поправки(Корекция) в расчет топлива корректирует топливоподачу так чтобы смесь была 14.7. А именно УДК должен постоянно чередовать значение БОЛЬШЕ, МЕНЬШЕ, БОЛЬШЕ, МЕНЬШЕ. и т.д. Вот поэтому и получается что в зоне работы коррекции по УДК (экономичный режим) всегда смесь будет 14.7
Как катают по УДК
так как удк знает только одно значение 14,7 то задача заставить машину всегда работать в режиме коррекции по удк, а это значит сделать всегда экономичный режим. Потом пройтись по всем точкам и посмотреть что ЭБУ запишет в таблицу коррекции. А потом так откорректировать таблицу поправки(ПЦН), чтобы смесь была такой(С) какой она была при использовании таблицы коррекции.
Далее ДК отрубается. Смесь в прошивке(С) ставиться такой какая нравится. При этом настройщик надеется что поправка(ПЦН) найденная при 14,7 будет такой же какой и должна быть при его выставленной смеси(С).
2) При работе на ДАД+ДТВ нет таких режимах при которых датчики не успевают точно мерить воздух, а значит таблица БЦН не нужна. поэтому с этими датчиками она вообще никак не используется.
Ремонт и тюнинг ВАЗ
Свежие комментарии
Рубрики
Облако меток
| Пн | Вт | Ср | Чт | Пт | Сб | Вс |
|---|---|---|---|---|---|---|
| « Апр | Июн » | |||||
| 1 | 2 | 3 | ||||
| 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 25 | 26 | 27 | 28 | 29 | 30 | 31 |
Чиптюнинг — Про таблицу ПЦН и БЦН (for dummies)
Очень часто начинающие тюнеры взырвают мозг вопросами про откатку, про ПЦН, БЦН и т.д. Это естественный процесс и я сам таким был ( археологи даже могут найти в инете доказательство моих слов). Но это было давно и теперь меня частенько спрашивают эти вопросы вопросы.
Еще раз для новичков. Основные моменты которые нужно прочитать и запомнить.
Те кто врубаются, могут это вообще не читать.
Для начала нужно понять что БЦН и ПЦН это разные таблицы. единственное что их объединяет это что и там и там есть словосочетание ЦИКЛОВОЕ НАПОЛНЕНИЕ. при этом новички не акцентируют внимание на первом слове БАЗОВОЕ и ПОПРАВКА. БАЗОВОЕ означает по простому — ТЕОРЕТИЧЕСКОЕ ЗНАЧЕНИЕ. А ПОПРАВКА означает некий коэффициент умножения. Таблицы разные. Первая как бы говорит «Должно быть так!» Вторая говорит «Умножать надо на это». Не стоит это путать. Мухи отдельно, котлеты отдельно.
Далее чуть подробнее. Если что-то непонятно, прочитайте десять раз, после чего прочитайте справку от CTP
Обозначения:
БЦН — таблица БАЗОВОЕ ЦИКЛОВОЕ НАПОЛНЕНИЕ в прошивке
ПЦН — таблица ПОПРАВКА ЦИКЛОВОГО НАПОЛНЕНИЯ
A — количество воздуха которое считает датчик
AA — реальное количество воздуха которое поступает в двигатель(неизвестно перед откаткой)
C — таблица СОСТАВ СМЕСИ в прошивке (ее выставляет настройщик)
СС— реальный состав смеси который фиксирует ШДК. или УДК (14,7)
B — время впрыска. параметр рассчитывается ЭБУ(есть в логах) на основе разных калибровок прошивки во главе которых стоит —C, ПЦН, БЦН и на основе данных А
Задача ЭБУ: смешать воздух(A) и бензин(B) так чтобы получить состав смеси(CC) такой какой выставлен в прошивке(C)
Что такое Поправка Циклового Наполнения:
Датчики фиксируют количество воздуха(A) которое идет в цилиндр. Но в виду особенностей впускных систем и других факторов не все зафиксированное значение воздуха попадет в двигатель.
Реальное значение воздуха(AA) попавшее в цилиндры = Значение воздуха отмерянное датчиками(A) * Поправку Циклового наполнения(ПЦН).
Задача настройщика найти коэффициенты этой поправки(ПЦН) чтобы быть уверенным что реальная смесь(СС) в двигателе равна той что указана им в прошивке(С)
Как узнать реальный состав смеси(СС)
1. ШДК — он всегда показывает реальный состав смеси(СС)
2. УДК — штатная система. работает тогда когда в комплектации есть датчик кислорода. Так как УДК знает лишь одно значение — 14,7 то он выдает в эбу всего две команды : СМЕСЬ МЕНЬШЕ 14,7 и СМЕСЬ БОЛЬШЕ 14,7. ЭБУ принимает этот сигнал и путем внесения еще одной поправки(Корекция) в расчет топлива корректирует топливоподачу так чтобы смесь была 14.7. А именно УДК должен постоянно чередовать значение БОЛЬШЕ, МЕНЬШЕ, БОЛЬШЕ, МЕНЬШЕ. и т.д. Вот поэтому и получается что в зоне работы коррекции по УДК (экономичный режим) всегда смесь будет 14.7
Как катают по УДК
так как удк знает только одно значение 14,7 то задача заставить машину всегда работать в режиме коррекции по удк, а это значит сделать всегда экономичный режим. Потом пройтись по всем точкам и посмотреть что ЭБУ запишет в таблицу коррекции. А потом так откорректировать таблицу поправки(ПЦН), чтобы смесь была такой(С) какой она была при использовании таблицы коррекции.
Далее ДК отрубается. Смесь в прошивке(С) ставиться такой какая нравится. При этом настройщик надеется что поправка(ПЦН) найденная при 14,7 будет такой же какой и должна быть при его выставленной смеси(С).
2) При работе на ДАД+ДТВ нет таких режимах при которых датчики не успевают точно мерить воздух, а значит таблица БЦН не нужна. поэтому с этими датчиками она вообще никак не используется.

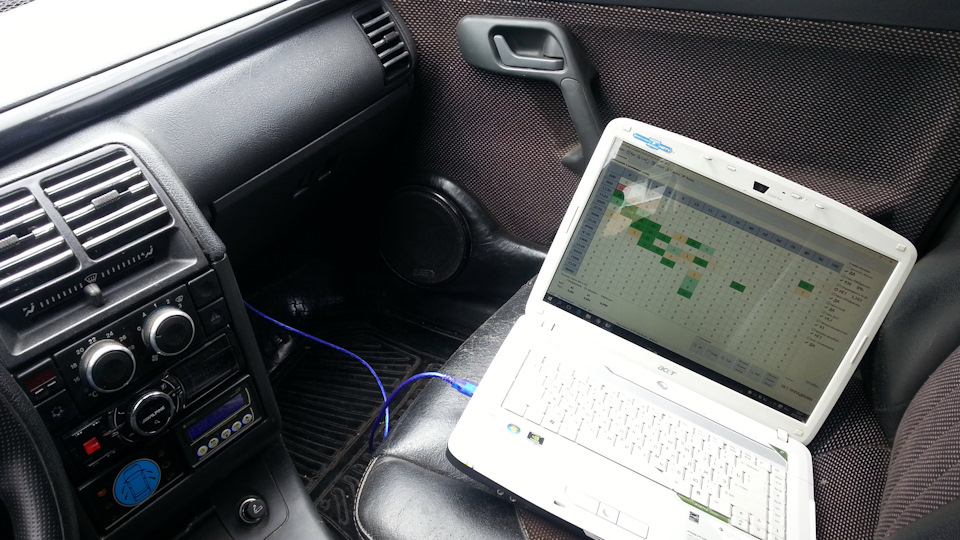

Откатка прошивки по УДК. Про таблицу ПЦН и БЦН
Всем привет! Насыплю немного полезной информации для начинающих чип-тюнеров. Копипаст статьи от автора программы Atomic Tune.
Очень часто начинающие тюнеры взрывают мозг вопросами про откатку, про ПЦН, БЦН и т.д. Это естественный процесс и я сам таким был ( археологи даже могут найти в инете доказательство моих слов). Но это было давно и теперь меня частенько спрашивают эти вопросы вопросы.
Вчера на форуме опять эти вопросы всплыли и я в очередной раз написал что есть что. Так как на драйве тоже достаточно много интересующихся, решил сюда продублировать свой пост.
******************************************************************************************************
Еще раз для новичков. Основные моменты которые нужно прочитать и запомнить.
Те кто врубаются, могут это вообще не читать.
Для начала нужно понять, что БЦН и ПЦН это разные таблицы. единственное, что их объединяет это что и там и там есть словосочетание ЦИКЛОВОЕ НАПОЛНЕНИЕ. при этом новички не акцентируют внимание на первом слове БАЗОВОЕ и ПОПРАВКА. БАЗОВОЕ означает по простому — ТЕОРЕТИЧЕСКОЕ ЗНАЧЕНИЕ. А ПОПРАВКА означает некий коэффициент умножения. Таблицы разные. Первая как бы говорит «Должно быть так!» Вторая говорит «Умножать надо на это». Не стоит это путать. Мухи отдельно, котлеты отдельно.
Далее чуть подробнее. Если что-то непонятно, прочитайте десять раз, после чего прочитайте справку от CTP
Обозначения:
БЦН — таблица БАЗОВЫЙ СОСТАВ СМЕСИ в прошивке
ПЦН — таблица ПОПРАВКА ЦИКЛОВОГО НАПОЛНЕНИЯ
A — количество воздуха которое считает датчик
AA — реальное количество воздуха которое поступает в двигатель(неизвестно перед откаткой)
C — таблица СОСТАВ СМЕСИ в прошивке (ее выставляет настройщик)
СС— реальный состав смеси который фиксирует ШДК. или УДК (14,7)
B — время впрыска. параметр рассчитывается ЭБУ(есть в логах) на основе разных калибровок прошивки во главе которых стоит —C, ПЦН, БЦН и на основе данных А
Задача ЭБУ: смешать воздух(A) и бензин(B) так чтобы получить состав смеси(CC) такой какой выставлен в прошивке©
Что такое Поправка Циклового Наполнения:
Датчики фиксируют количество воздуха(A) которое идет в цилиндр. Но в виду особенностей впускных систем и других факторов не все зафиксированное значение воздуха попадет в двигатель.
Реальное значение воздуха(AA) попавшее в цилиндры = Значение воздуха отмерянное датчиками(A) * Поправку Циклового наполнения(ПЦН).
Задача настройщика найти коэффициенты этой поправки(ПЦН) чтобы быть уверенным что реальная смесь(СС) в двигателе равна той что указана им в прошивке(С)
Как узнать реальный состав смеси(СС)
1. ШДК — он всегда показывает реальный состав смеси(СС)
2. УДК — штатная система. работает тогда когда в комплектации есть датчик кислорода. Так как УДК знает лишь одно значение — 14,7 то он выдает в эбу всего две команды : СМЕСЬ МЕНЬШЕ 14,7 и СМЕСЬ БОЛЬШЕ 14,7. ЭБУ принимает этот сигнал и путем внесения еще одной поправки(Корекция) в расчет топлива корректирует топливоподачу так чтобы смесь была 14.7. А именно УДК должен постоянно чередовать значение БОЛЬШЕ, МЕНЬШЕ, БОЛЬШЕ, МЕНЬШЕ. и т.д. Вот поэтому и получается что в зоне работы коррекции по УДК (экономичный режим) всегда смесь будет 14.7
Как катают по УДК
так как удк знает только одно значение 14,7 то задача заставить машину всегда работать в режиме коррекции по удк, а это значит сделать всегда экономичный режим. Потом пройтись по всем точкам и посмотреть что ЭБУ запишет в таблицу коррекции. А потом так откорректировать таблицу поправки(ПЦН), чтобы смесь была такой(С) какой она была при использовании таблицы коррекции.
Далее ДК отрубается. Смесь в прошивке(С) ставиться такой какая нравится. При этом настройщик надеется что поправка(ПЦН) найденная при 14,7 будет такой же какой и должна быть при его выставленной смеси(С).
2) При работе на ДАД+ДТВ нет таких режимах при которых датчики не успевают точно мерить воздух, а значит таблица БЦН не нужна. поэтому с этими датчиками она вообще никак не используется.
