Срок хранения вышел намного больше.)
4. Залезаем внутрь коробки и вынимаем оттуда все что есть.
5. Смотрим шилдик на задней части магнитофона.
6. Ого! Октябрь 83-го.
7. Пока откладываем мафон в сторону, и деребаним пакетик, который надо сказать, полностью герметично запечатан.
8. Вдохнув всеми легкими вышедший из него воздух 83-го, достаем содержимое.

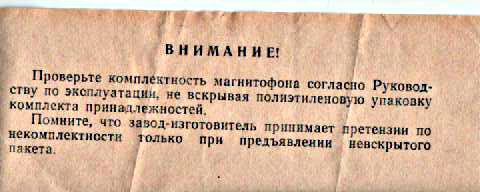

9. Листок со штампом упаковщика — это понятно. Далее вот такой листок.
Ну не знаю, там такое месиво всего было. Реально ли, не вскрывая упаковки, все проверить?
17. Тут стоит почитать внимательно, ибо здесь пишут интересные вещи.
Клавиша перемотки не фиксируется в нажатом положении… Да что же это…
А ведь как хорошо, что клавиша воспроизведения фиксируется. Вот до чего дошли тогда технологии в СССР! А то можно было бы 30 или 45 минут приплясывать около магнитофона в образе сатира, прижимая до тотального посинения пальца клавишу «Пуск», пока кассета не закончит воспроизведение одной стороны.
Ну да ладно, это я шучу, это я знал. В дело шли спички и другие всевозможные фиксаторы клавиш перемотки, а то и пуска, если он ломался. Вовсю применялось верчение кассеты на карандаше и на шариковой ручке. Эх, на чем только советские люди не вертели свои кассеты.)
Я не знал, что после 18 месяцев гарантии мафон надо ежегодно носить на ТО, что бы его там почистили и смазали, как какой-нибудь автомобиль. Ну так надо было тоже сделать несколько различных комплектаций мафона, как у авто.
Комплектация «Ритм»:
— клавиша быстрой перемотки не фиксируется
Комплектация «Музыка»:
— клавиша быстрой перемотки фиксируется
18. Но это все мои фантазии. Возвращаемся в реальность.
Так и представляется разговор в магазине, почти как в аптеке.
— Литол-24 есть?
— Литол закончился!
— А бывает?
— Давно не завозили. Есть замена — ЦИАТИМ-221, тоже самое, что ЛИТОЛ-24.
— Годно, дайте два.
19. Отец, обладая радиотехническими знаниями, много брал на халтуру в ремонт японские магнитофоны. Как помню, он жутко ругался на то, что японцы словно нарочно создают невыносимые условия по разборке и ремонту своих радиотехнических изделий. Тут же все как на ладони — любые схемы. Электронную схему я не сканировал.
20. А вот и гарантия. Лично у меня претензий к качеству нет.
Электроника-302 портативный кассетный магнитофон
Кассетные магнитофоны «Электроника-302/302-1/302-2/302-2М/302-3» выпускались соответственно с 1974, 1984, 1988, 1989 и 1990 года Зеленоградским заводом ТочМаш, Кишиневским заводом «Мезон» и Ставропольским заводом радиокомпонетов в г. Изобильный. Магнитофон »Электроника-302» предназначен для записи и воспроизведения звука на магнитную ленту в кассете МК-60. Разработан на базе унифицированной модели »Электроника-301», отличаясь от неё применением громкоговорителя 1ГД-40 вместо 0,5ГД-30, ползунковых и угловых регуляторов громкости и тембра, более современным внешним видом. Из-за претензий мастерских на плохое качество ползунковых регуляторов выпуск таких моделей был прекращён. Магнитофон за 20 летний выпуск претерпел несколько модернизаций, в УЗЧ ставили транзисторы и микросхему, в ЛПМ применяли отечественные и импортные двигатели, менялось оформление, порой магнитофоны с разными индексами выпускали одновременно.
Технические характеристики магнитофона Электроника-302
Номинальная выходная мощность 0,8 Вт.
Диапазон рабочих частот звука 63…10000 Гц.
Питание — шесть элементов А-343 (в кассете), а через вставляемый в батарейный отсек БП и от сети.
Напряжение питания 9 В.
Число дорожек — 2.
Скорость движения ленты — 4,76 см/с.
Габариты модели 315х225х90 мм.
Масса 3,5 кг.
Ценные радиодетали в магнитофоне Электроника-302
Магнитофон в рабочем состояние с хорошим корпусом лучше продавать изделием. В двигателе могут быть установлены конденсаторы КМ зеленые. Содержание сильно различается от года выпуска и модификации.
Конденсаторы:
Конденсаторы КМ5 рыжие общая группа — 0,9 г
Конденсаторы К10-7В — 1,4 г
Транзисторы:
Транзистор КТ814 — 1 шт
Транзисторы КТ201, 203 желтые 3 вывода — 2 шт
Микросхема черный пластик К174УН7 — 1 шт
Посеребренка — 1,7 г
Металлы:
Медь — 20 г
Алюминий — 100 г
Сталь — 580 г
Платы — 120 г
Содержание драгоценных металлов магнитофоне Электроника-302
Золото : 0,437
Серебро : 0,4448
Платина : 0,001
МПГ : 0
Примечание : Из Справочника по содержанию драгоценных металлов в комплектующих, узлах и деталях электронной промышленности, изделиях и кинофото-материалах. М.,1998 г., Главное управление воспитательной работы ВС РФ
Фотографии магнитофона Электроника-302

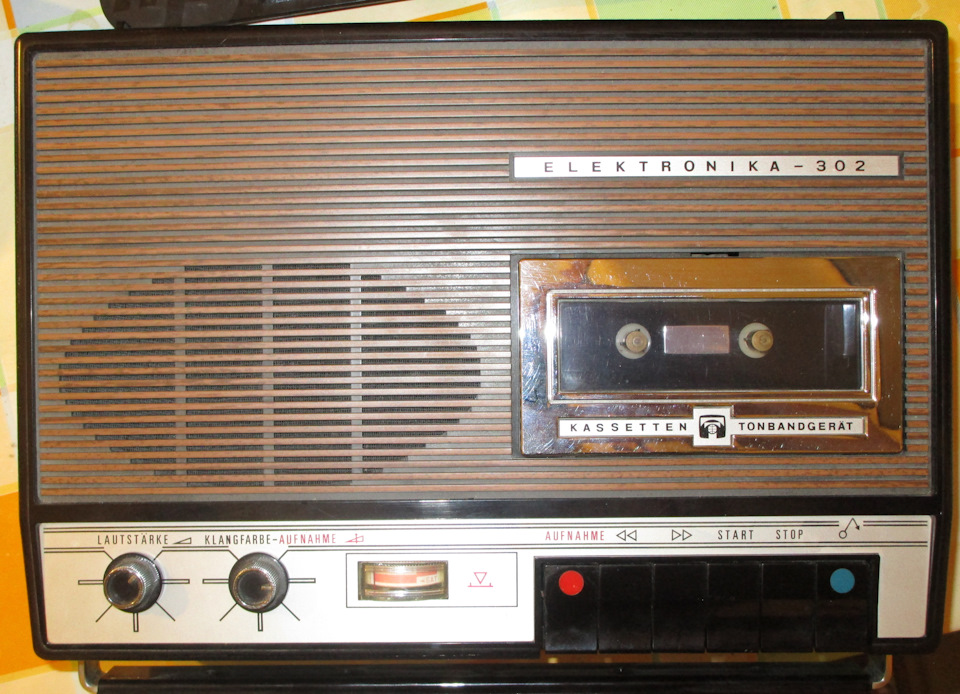

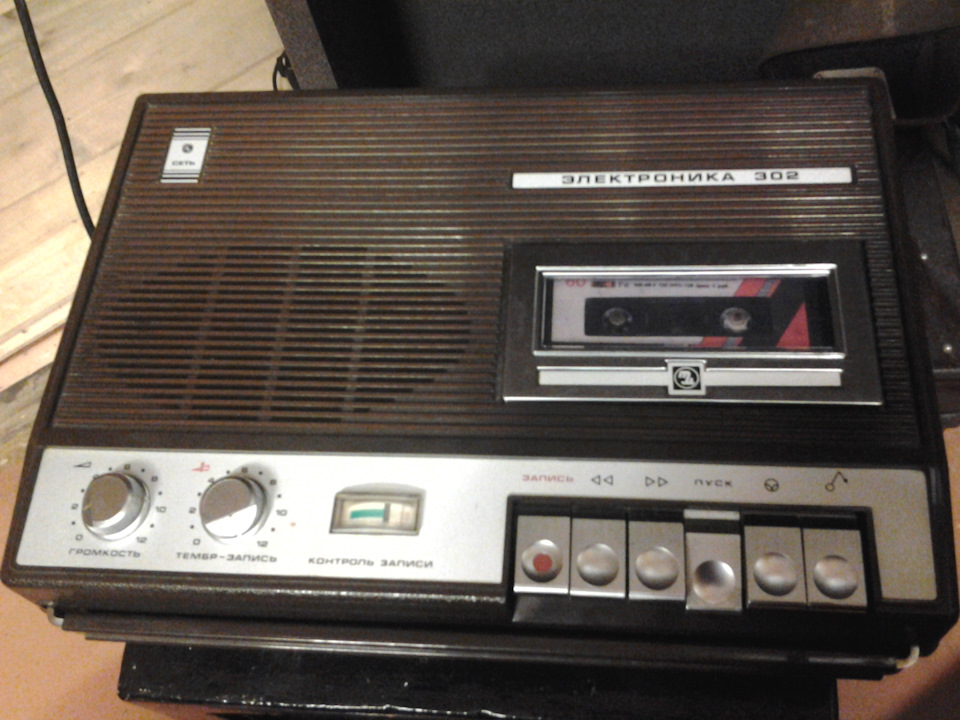

Электроника-302 портативный кассетный магнитофон
Электроника-302 портативный кассетный магнитофон
Электроника-302 портативный кассетный магнитофон
Электроника-302 портативный кассетный магнитофон
Электроника-302 портативный кассетный магнитофон
Электроника-302 портативный кассетный магнитофон
Принципиальная схема магнитофона Электроника-302
Появился трансвестит…

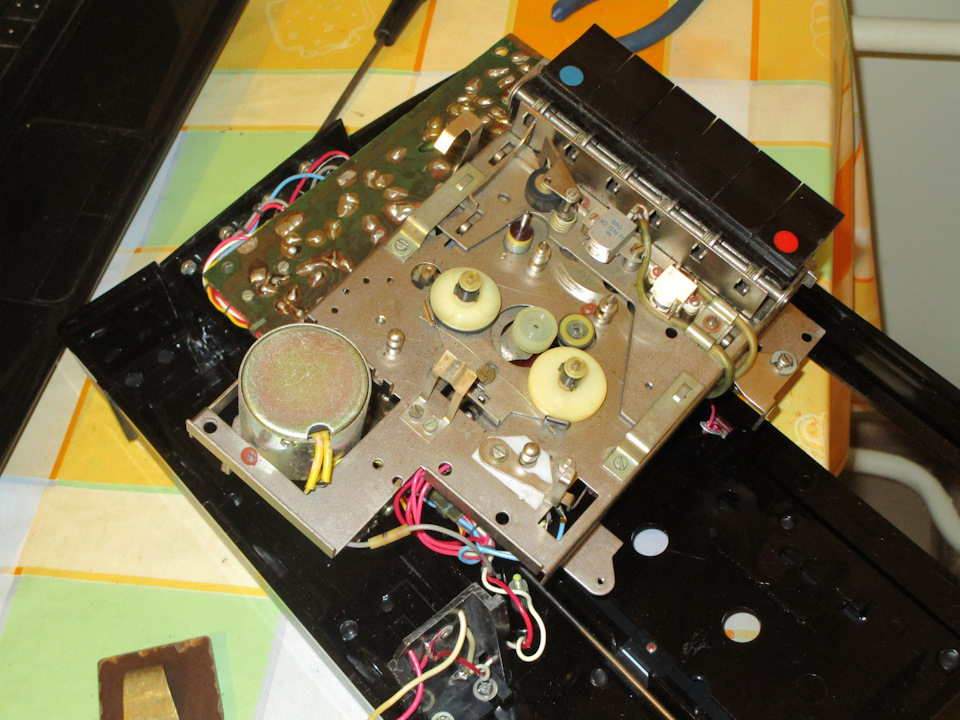

Желтоватые от времени подкатушечники и ролики подмотки, японский моторчик Мацусита MHE5SD9U… заменённая свежая и абсолютно неизношенная универсальная головка BRG 3D12N1Y, дата выпуска мотора — июль 75-го года!
Блок питания отсутствует, но должен быть с тороидальным трансформатором и, минимум, двумя входными напряжениями — 127 и 220В… Такой у меня есть в резерве!
Дальше — интерес стал возрастать: что-то не так, видны следы не то, чтобы ремонта, но капитально-восстановительного ремонта руками опытного радиолюбителя!

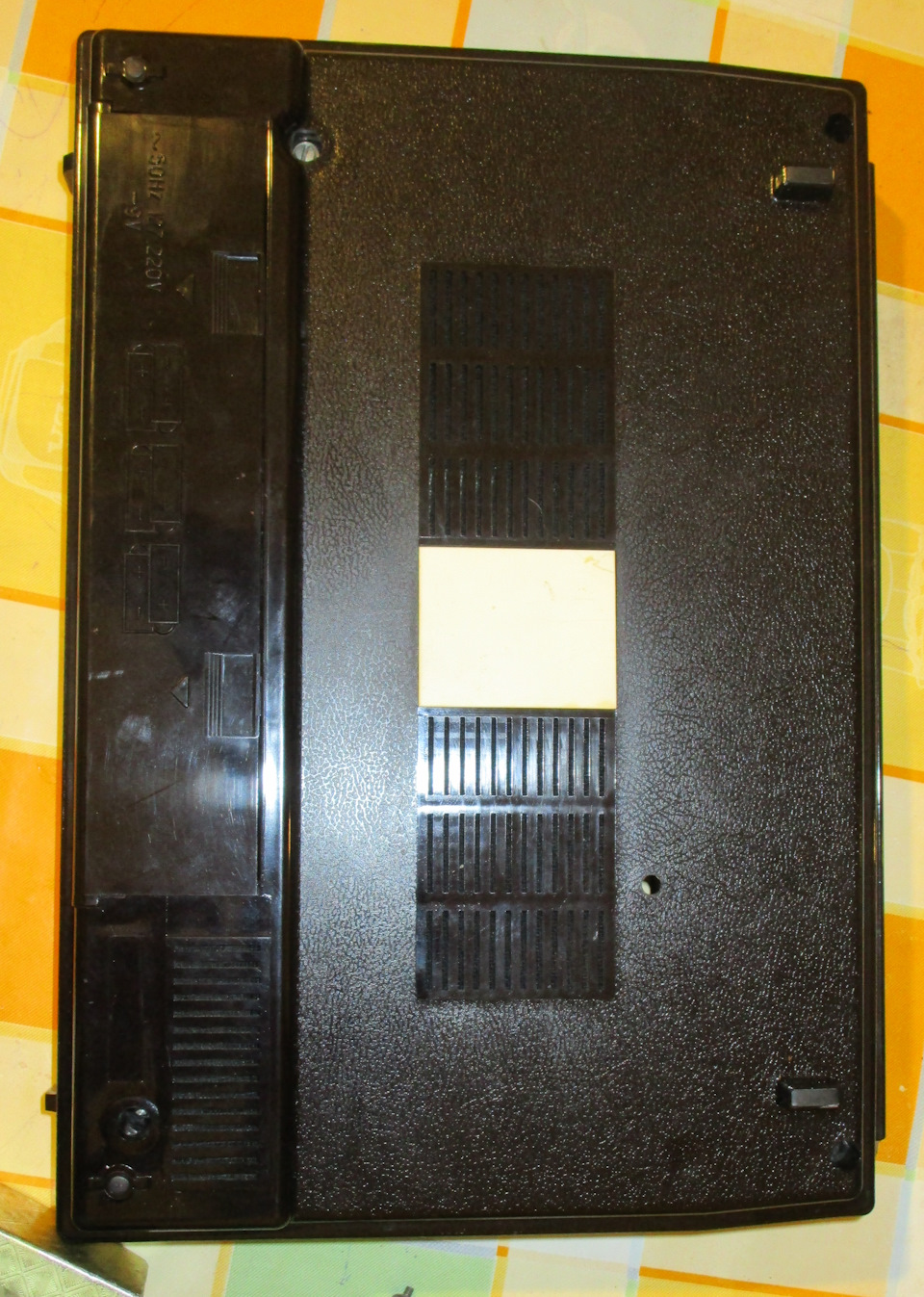

Насторожило и отсутствие маркировочного шильдика на задней половинке корпуса:

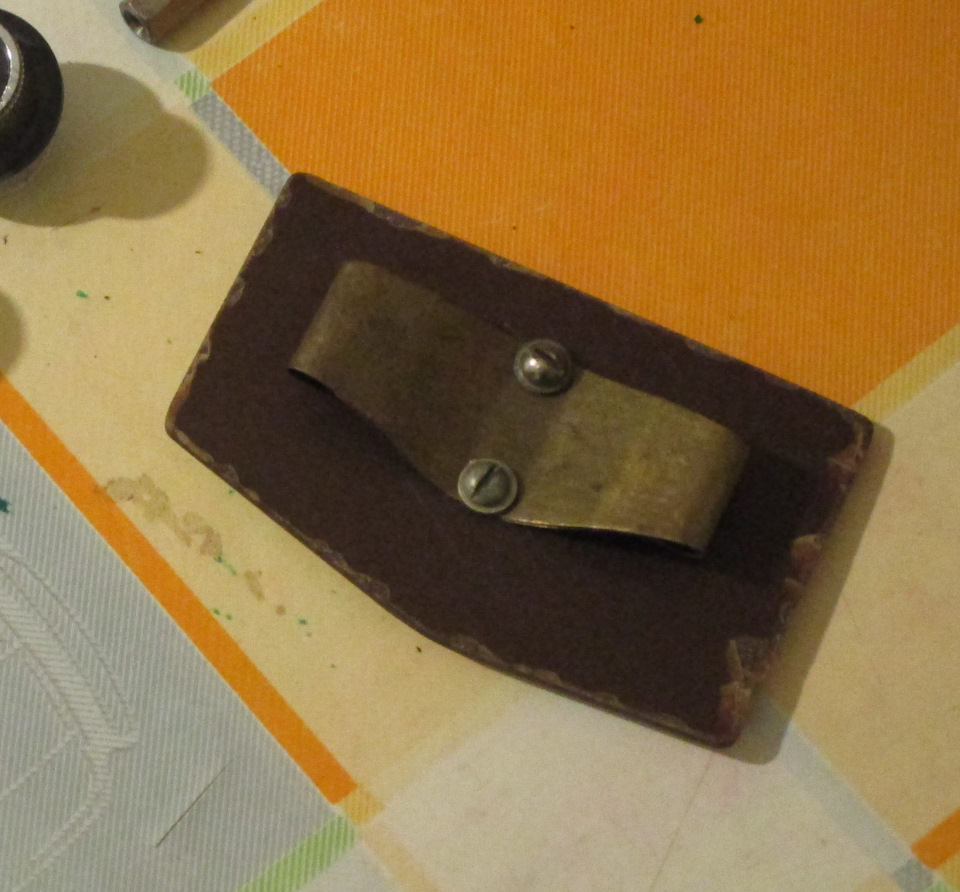

Следы вмешательства впечатляют всё больше:

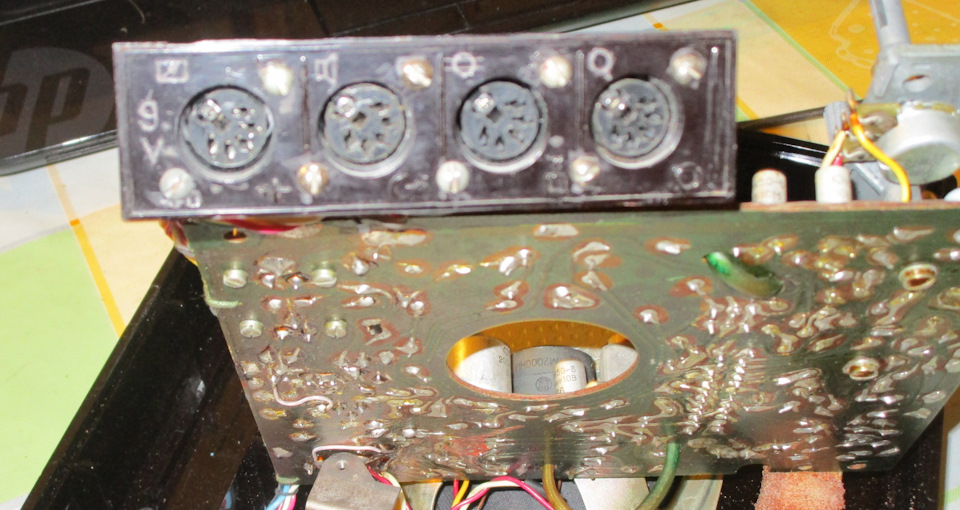

Мослать так мослать — неведомый радиолюбитель альтернативно закрепил гнёзда для подключения кабелей с DIN-штекерами:

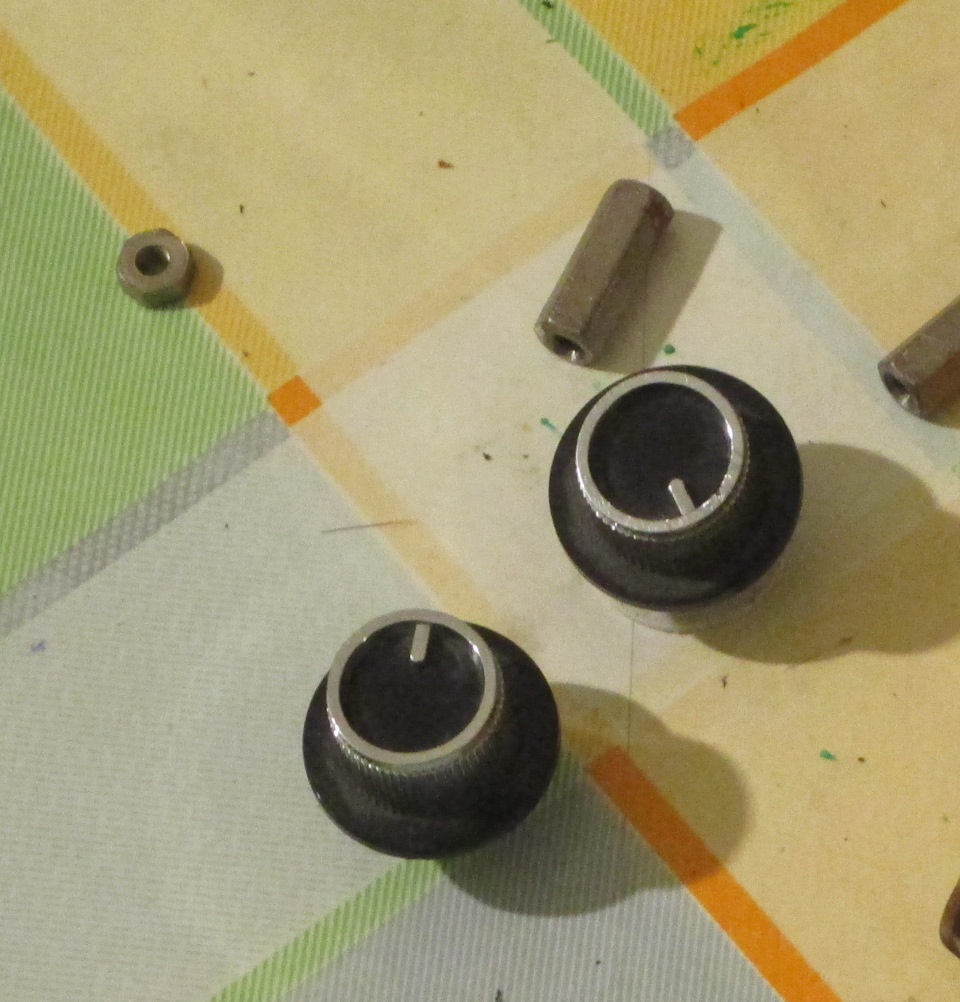

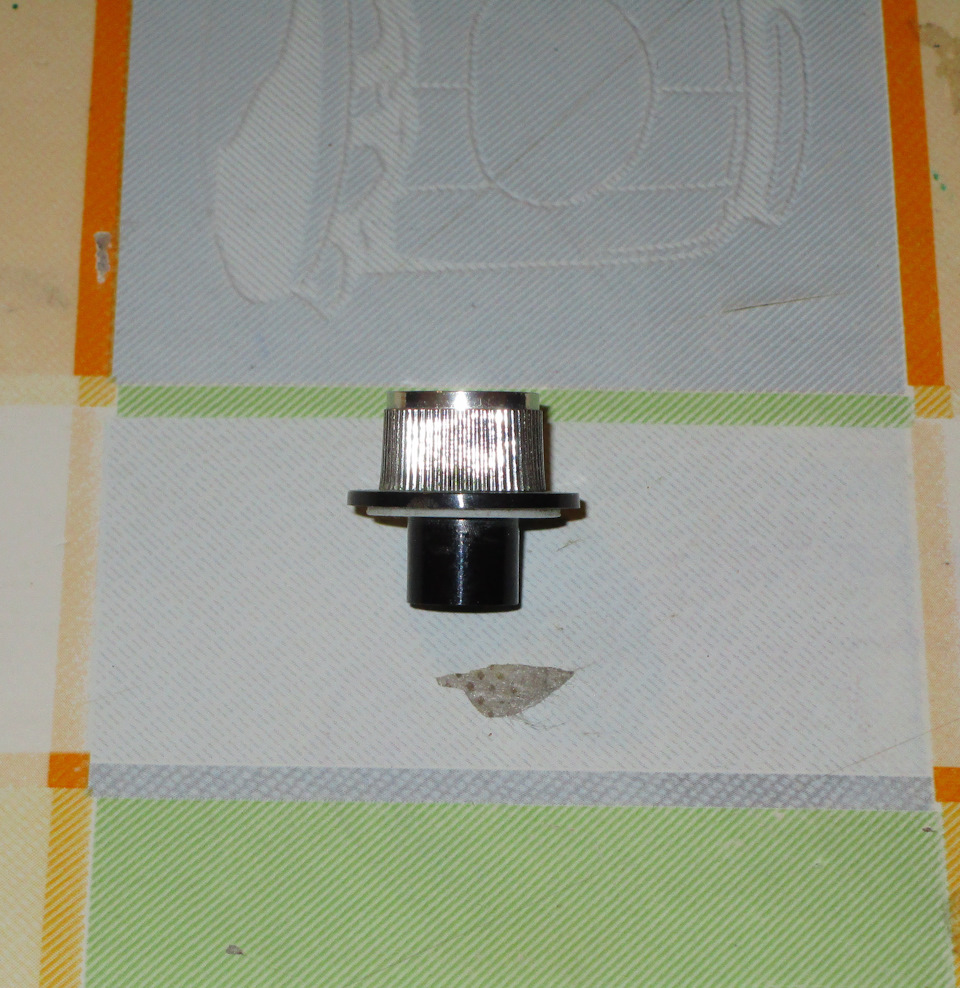

Чудом оказались целы родные рукоятки резисторов громкости\тембра самых первых выпусков:
Чтобы было яснее — вид сбоку:
Кстати, дизайн рукояток потом был тупо содран другим заводом в городе Запорожье, производившим магнитофоны Весна — с модели 202, о которой я уже рассказывал, рукоятки пошли именно от Электроники. Впрочем — и ЗаЗ965 разрабатывался в Москве на заводе МЗМА, как тогда назывался безвременно почивший автогигант АЗЛК…

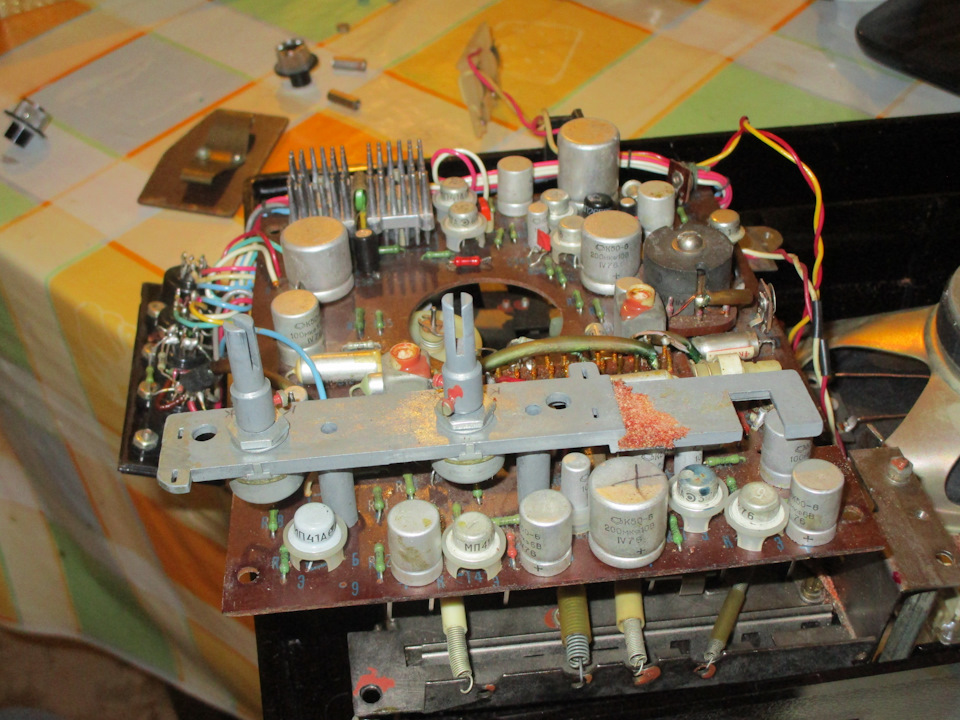

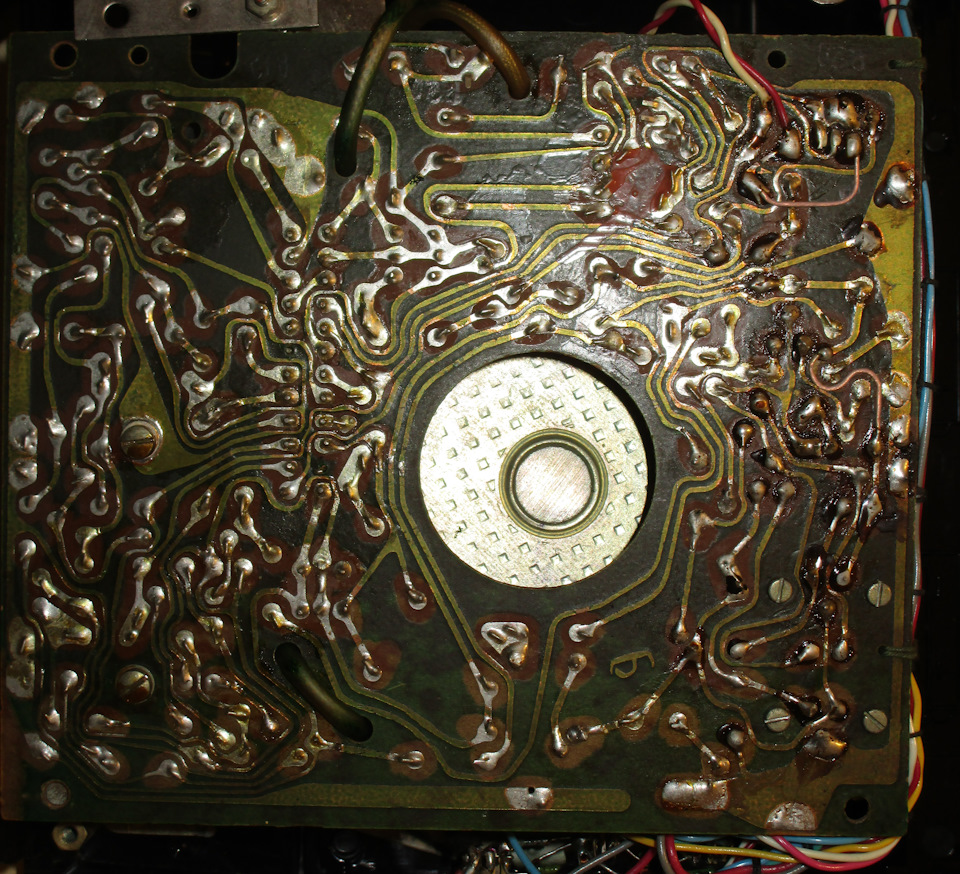

Монтаж на плате УНЧ — весь 1976-го года. Цел и родной мостик для резисторов и индикатора уровня записи:
И под конец — сюрприз и разгадка заголовка:
Замена корпуса! Да какая! Ухитриться отправить в ФРГ или Австрию русский магнитофон можно было только при СССР! Вот поэтому нас боялись и уважали. Я приятно удивлён: в корпусе 1978-го года начинка 1976-го, осталось натянуть ремень и попробовать включить переодетого в сеть, дав ему пожевать кассетку… Я уже представляю себя летом на даче в Ялте с этим аппаратом, из которого поют А. Северный и К. Беляев!
В каком году выпустили магнитофон электроника 302
Разработана «Электроника-302» на базе «Электроники-301». Новая модель оказалась настолько удачной, что ее выпускали без малого двадцать лет! За это время магнитофон претерпел несколько модернизаций схемы и внешнего вида. Всего выпускалось четыре модификации: 302-1, 302-2, 302-2М, 302-3 с 1984, 1988, 1989 и 1990 года соответственно.
Однако даже магнитофоны с одинаковым названием были оформлены по-разному. В коллекции нашего музея есть три магнитофона «Электроника» совершенно разного оформления. Оба магнитофона «Электроника-302-1» в разное время выпускались в Зеленограде.
Лентопротяжный механизм был скопирован с Philips, а вот схемотехника была своя, так как элементная база в СССР отличалась от западной.
Первые магнитофоны были полностью транзисторные, затем усилитель мощности стали делать на микросхеме К174УН7. Она стоит во всех трех наших экспонатах.
Наша «Электроника-302» абсолютно не «копаная», в ней родные даже все электролитические конденсаторы. При этом она до сих пор работает, несмотря на то, что с момента ее выпуска прошло 30 лет!
На видео видно, что «Электроника-302» не имеет фиксации клавиш при перемотке. Это не брак, а особенность данной модели. Умельцы дорабатывали этот недостаток, подпиливая планку клавиш перемотки надфилем или просто фиксируя клавишу спичкой.
Корпус магнитофона изготавливался из толстого пластика и алюминия. О надежности и прочности магнитофона складывались легенды, ничуть не меньше, чем про «Романтик-306». Разбить или сломать его можно было только специально. А вот качество звука оставляло желать лучшего, да и ленту магнитофон иногда «жевал». И все же, это был самый востребованный магнитофон, и в свои золотые годы «Электроника-302» дарила радость миллионам советских граждан, за что ей от всей души хочется сказать «спасибо»!
Питался магнитофон от 6 элементов А-373 или от 6 А-343 (в кассете), а через вставляемый в батарейный отсек БП и от сети переменного тока. Габариты модели 315х225х90 мм, масса 3,5 кг. Модель была так популярна и имела столько модификаций, что в Зеленоградском музее есть даже целая экспозиция, посвященная магнитофонам «Электроника»!
Экспозиция Зеленоградского музея
А ознакомиться с нашей коллекцией Вы можете по адресу г. Барнаул, ул. Германа Титова, 18. Мы ждем вас ежедневно с 09:00 до 19:00!
Кроме того, самые и интересные экспонаты и их истории регулярно публикуются в нашей группе Вконтакте.
Электроника 302-ностальжи.
