Как у нас появился интернет на даче при помощи антенны для усиления 3G/4G
Всем доброго времени суток!
Этот вопрос мы решили при помощи усилителя сигнала Рэмо + роутер 3G/4G + 4G LTE модем + сим карта интернет провайдера.
Какую антенну выбрать.
Нужно скачать приложение «Сотовые вышки. Локатор», и включив его или подобное приложение, посмотреть все данные, а именно важно расстояние до вышки. В нашем случае это более 15 км, видно у красной линии показатель в метрах.
Понадобится ещё значение рабочей частоты ARFCN, у нас показало 1847,8 MHz, вот поэтому нам и подошел усилитель сигнала Рэмо, в технических характеристиках которого указана рабочая частота 1700-2700 МГц. Коэффициент усиления при попалннии в эти параметры будет максимальным 15 дБи, а если не попасть в частоту и купить антенну более широкого спектра рабочей частоты, то будет демонстрировать 2-3 дБи, в каждой из зон частоты, поэтому мы преобрела прибор с узким показателем, но с высоким усилением. Провайдер на смартфоне при проверке был МТС.
Далее для модема мы купили сим интернет провайдера Yota, и значения немного изменились. Таким образом рабочая частота стала 933,8 МГц, что, к слову, не помешало усилителю отлично улавливать сигнал. К тому же вышка стала немного ближе, что улучшило общую картину.
Антенна Рэмо отличается тем, что она двухполосная, внутри её как бы два уловителя, один для вертикальных волн, а второй для горизонтальных, что позволяет принимать сигнал не только 3G, но и 4G, без необходимости устанавливать дополнительный усилитель.
Без усиления со смартфона в нашей деревне показатель RSRP был 111dBm, что позволяло только просматривать текстовые материалы, а после установки прибора стал 85dBm, что позволило смотреть небольшие видео и отправлять фото. 80dBm было бы вообще идеально, но и так очень неплохо, учитывая значительную удалённость от башни.
Куда и как закрепить.
Зная из приложения направление к вышке, закрепляем устройство как можно выше и в обход загораживающих крыш, в нашем случае это фасад дома, на уровне второго этажа. В инструкции также есть информация как расположить и как собрать крепёж, в комплектации он называется узел крепления и состоит из нескольких частей. Есть подробные картинки и текст объяснения.

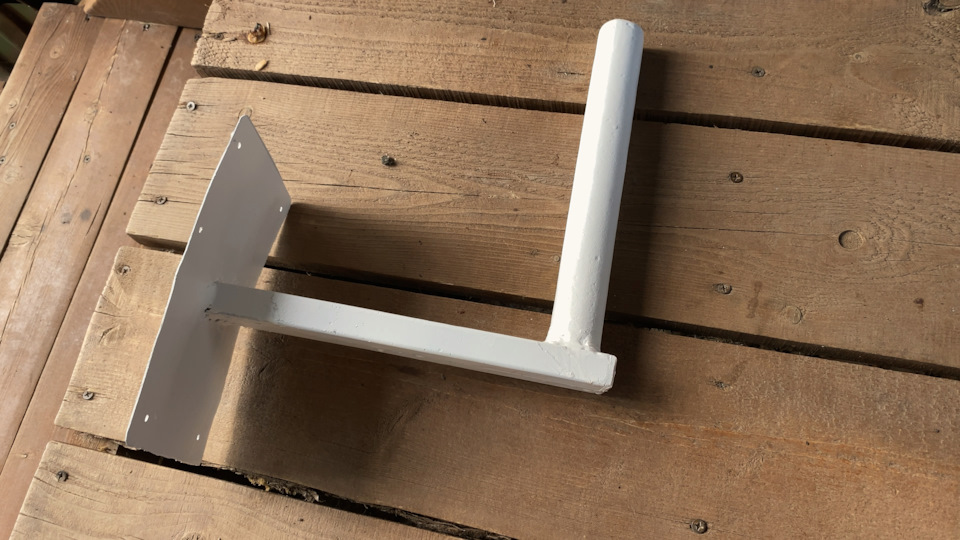

С помощью сварки крепким загнутую трубу к листу металла, а к свободному загнутому краю присоединяем антенну. Мы расмоложили её в виде ромба, что тоже указано в инструкции, как оптимальное расположение.

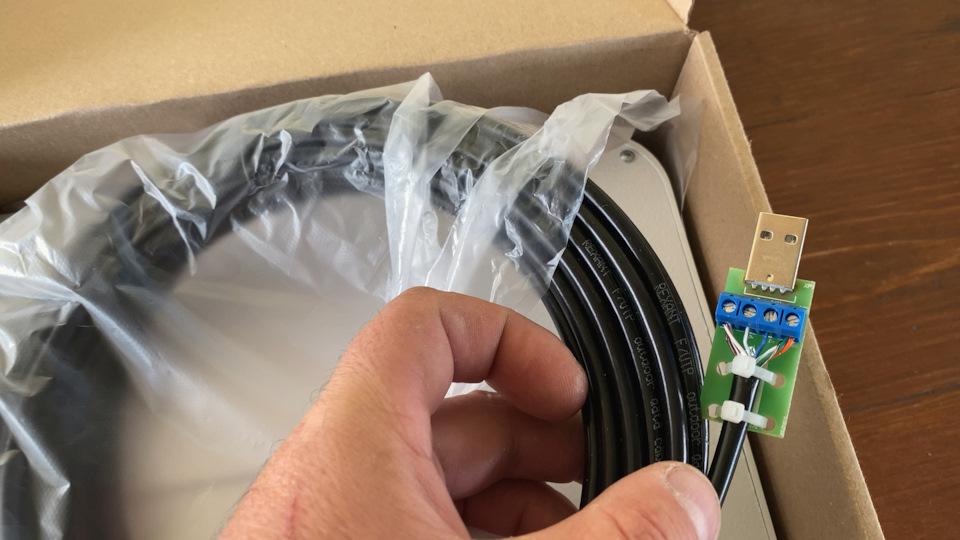

В комплекте есть два кабеля длинной 5 метров, что гарантирует подключение питания даже на приличное расстояние без необходимости покупать ещё отдельные провода.
Подключение.

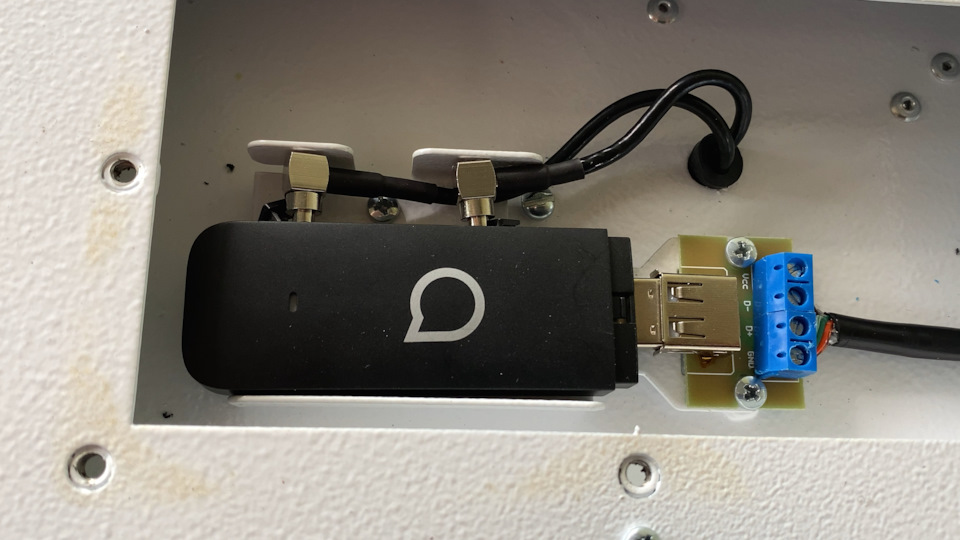

В закрытый пластиковый ящик помещаем и прикрепляем 4G роутер, к которому через usb-порт подключён модем с вставленной Сим-картой. Учтите, что лучше иметь именно роутер с usb и отдельно модем, в народе именующийся свистком, который должен иметь два порта для подключения усилителя сигнала через адапреры F, как указано в комплектации прибора. Если роутер с уже встроенным модемом, то не получается найти такой, к которому можно бы было подключить два адаптера F.
Делаем в ящике вентиляционные отверстия, герметично прикрываем их чем-то, в нашем случае это решетка вентиляции, которая прикреплена изолирующим клеем и винтами, чтобы в дождь роутер и модем не намокли.
Крепким эту конструкцию как можно ближе к усилителю, чтобы не было потери сигнала на кабель.
Далее подключаем антенну к модему, ну и конечно подключаем питание.
Очень важно, что у усилителя Рэмо есть в комплекте 4 адаптера F с резьбовым креплением, они идёт от антенны к модему, тут нужно модем с 2мя выходами. Из четырёх какие-то два должны подойти, нам подошли те, что потолще. Если бы их не было в комплекте пришлось бы покупать отдельно.
В ИТОГЕ. У нас наконец есть интернет на даче и можно трудиться или развлекаться на просторах в любой части частной территории.
Качаем терабайты данных, или сверхновый обзор Усилителя интернет сигнала Remo Connect Street Universal 3G/4G
Доброго времени суток господа и дамы. Прошу прощения за задержку в связи с уральскими катаклизмами и катастрофическую нехватку времени.
Предлагаю вам на суд обзор замечательного устройства, необходимого в быту пользователей с ограниченными возможностями приема интернет сигнала. ну и конечно простых энтузиастов.
О чем я буду сегодня вещать.
Remo Connect Street Universal 3G/4G. пассивная антенна для подключения Usb модема с целью улучшения качества принимаемого сигнала.
Характеристики не выдумывал.
Поддерживаемые стандарты связи: GSM1800, WCDMA2100 (3G), LTE2600 (4G)
Коэффициент стоячей волны по напряжению, не более: 1.4
Волновое сопротивление, Ом: 75
Габаритные размеры (без узла крепления), мм: 240x240x20
Тип разъема: F-разъем
На рынке уверен, присутствует не один вариант улучшения качества сигналов операторов, но подобного решения я еще не встречал.
Упаковка шла на перекладных, поэтому извиняюсь за неидеальное качество.
Перечень характеристик, вполне все подробно.
Не обошлось, правда, без маленького брака, но исправил плоскогубцами.
Ну и сама емкость для установки модема
В остальном полный комплект, ничего лишнего
Крепится Антенна на стену
Прежде чем крепить, желательно узнать у оператора связи место расположения Базовой станции, и устанавливать в её направлении. Иначе качество улучшенного сигнала может быть далеко от идеала..
Для настройки использовал программу MDMA и плагин к ней для улучшения наглядности «Entropiy», собственно производитель рекомендует использовать именно сторонние приложения для тестирования и своих разработок не имеет (может оно и к лучшему)
Остальной крепеж, для дальнейшей настройки сильно затягивать не стоит, т.к антенна должна быть подвижна для манипуляций.
Инструкцию приводить не буду, расписано там все очень подробно.
Ограничусь лишь тем, что есть ряд ограничений.
1. В зоне прямой видимости не должно быть препятствий и металлических предметов
2. Метка направления поляризации должна указывать угол 45 град относительно вертикали
3. Кабель от антенны не должен резко перегибаться, и должен быть заизолирован в месте крепления к антенне
Перейдем к настройке и тестированию.
Оборудование для тестирование
Модем Пчелайн известной фирмы huawei
Выбрал такой специально, т.к данное устройство не обладает выдающейся по характеристикам встроенной антенной (для чистоты эксперимента так сказать)
Решил для начала попробовать без всяких усилителей
Как и оправдалось, уровень сигнала не очень хороший
далее попробовал положить модем на окно с помощью удлинителя идущего в комплекте с антенной
Уровень сигнала не очень хороший, и даже хуже чем непосредственно в USB
Далее перешел к определению работоспособности антенны.
После незначительных манипуляций Уровень сигнала начал подрастать фото по нисходящей.
И максимум чего я добился с данной антенной
улучшение на 24dBm для многих случаев может стать определяющим, и лично меня впечатлило..
Тестирования скорости господа не будет, т.к я не получил ни одного одинакового результата при прогонах SpeedTest, возможно это зависит от текущей загруженности Базовой станции, но которую я повлиять к сожелению не в силах.
Простота реализации и идея впечатляет, могу однозначно рекомендовать пользователям без стабильного выхода в интернет..
Вот в принципе и все.
Выражаю огромную благодарность компании DNS, за возможность публикации обзора. Пользователям, прочитавшим хотя бы Итоги, ну или посмотревшим картинки))
отдельной строкой выражаю благодарность вендору, предоставившему устройство на обзор.
Метки: #romich988 #988 #надаче #своимируками #загороднаяжизнь
Комментарии 13
Плохо когда люди лезут не в свою область.
1. Это антена, а не усилитель. и нет такого понятия как «интернет-сигнал»
1.1 не мегабайт, а мегабит. И скорость от тарифа никак не зависит в т.ч. и от так называемых безлимитов.
2. Ваша USB свистулька или роутер сгорит в ближайший год (если воткнете в комп то комп). И за длинного USB не экранированого кабеля, после грозы. у USB порта вообще нет каких либо защит от скачков напряжения — не его это работать на длинах.
3. Ваша USB свистулька будет глючить регулярно, от перегрева и длинного кабеля.
3.1 Болтатся конектор на антенных гнездах обязан — это соединение для бытовых пользователей и оно не обязано быть надежным.
4. Тесты со скоростью это ерунда. даже если поставите тариф 1500руб/мес. оператор видит что это модем и режет скорость как для модемов (приоритет ниже чем для телефона). Нужно ставить прошивку и эмулировать телефон, тогда даже на тарифах по 300-600руб будет скорость намного выше. Но не фак что на ваш свисток есть прошивка — так что ваше это иметь остатки от полосы независимо от суммы денег с проседанием до 1мбит на вечер и выходные дни.
5. По нормальному делается по другому. К этой антене подключается модем/свисток с прошивкой эмулирующая тел (смена IMEI и TTL кому интересно) и роутер ставится возле антены чтобы кабель USB был не более 1м. а уже к роутеру подводят питание и экранированым Ethernet кабелем заходят в дом. хотя может и wi-fi все перекроет.
6. Обычная спутниковая тарелка дает гораздо лучший результат а стоит копейки.
7. для направления на вышку в модеме предусмотрен показатели уровня сигнала и уровня шумов. так вот лучше выводить уровень шумов.
Есть HiLink прошивка на этот модем (e3372h). Для смены IMEI не обязательно менять прошивку, это можно сделать через AT команду. Потери на пигтейлах убьют приличную часть прихода от антенны. USB может работать на длинах до 100м, хз как с этим кабелем, но витой парой вполне успешно выходило. USB свистку не хватает 500mA с порта, + потери на проводе и в сумме это будет работать отвратно при скорости выше нескольких мбит. Сам Tp-Link дополнительно срежет скорость от модема, если она будет выше нескольких мбит.
на видео не указана какая версия модема. а там не у всех меняется.
еще раз — USB это не тот стандарт который работает на растоянии. давайте подождем грозу.
Плохо когда люди лезут не в свою область.
1. Это антена, а не усилитель. и нет такого понятия как «интернет-сигнал»
1.1 не мегабайт, а мегабит. И скорость от тарифа никак не зависит в т.ч. и от так называемых безлимитов.
2. Ваша USB свистулька или роутер сгорит в ближайший год (если воткнете в комп то комп). И за длинного USB не экранированого кабеля, после грозы. у USB порта вообще нет каких либо защит от скачков напряжения — не его это работать на длинах.
3. Ваша USB свистулька будет глючить регулярно, от перегрева и длинного кабеля.
3.1 Болтатся конектор на антенных гнездах обязан — это соединение для бытовых пользователей и оно не обязано быть надежным.
4. Тесты со скоростью это ерунда. даже если поставите тариф 1500руб/мес. оператор видит что это модем и режет скорость как для модемов (приоритет ниже чем для телефона). Нужно ставить прошивку и эмулировать телефон, тогда даже на тарифах по 300-600руб будет скорость намного выше. Но не фак что на ваш свисток есть прошивка — так что ваше это иметь остатки от полосы независимо от суммы денег с проседанием до 1мбит на вечер и выходные дни.
5. По нормальному делается по другому. К этой антене подключается модем/свисток с прошивкой эмулирующая тел (смена IMEI и TTL кому интересно) и роутер ставится возле антены чтобы кабель USB был не более 1м. а уже к роутеру подводят питание и экранированым Ethernet кабелем заходят в дом. хотя может и wi-fi все перекроет.
6. Обычная спутниковая тарелка дает гораздо лучший результат а стоит копейки.
7. для направления на вышку в модеме предусмотрен показатели уровня сигнала и уровня шумов. так вот лучше выводить уровень шумов.
берем тарелку. вместо головки свой модем в консервной банке. все герметично и вперед ставить. в гугле этого добра полно
вот к примеру bloganten.ru/sputnikovaya…nna-dlya-usileniya-3g-4g/ только не забудьте защитить модем от дождей.
USB сделан разборным, чтобы легче было тянуть кабель.
Слышал версию, что чем больше народу ставит себе усилители, тем хуже работа 4G у всех.
У меня на даче (МО, Софрино) отлично работает Теле2, я иногда к соседу цепляюсь, потому что Билайн в доме еле ползет. МТС мертвый…
Нам тут пару дней назад пришел тип из чегототамнадзора с прибором и ручной антенной, вычислил усилитель и дал предписание его отключить под страхом штрафа 500 кр (юрлицо). Итог: в конторе (старое здание, стены почти метр) связи без усилителя нет, зато на территории интернет просто летает. Жалобу оператору, те вызывают этих товарищей, порядок наводится.
С другой стороны, нам озвучили цену на установку базовой станции внутрь помещения (такие существуют)… похоже, завод на полгода будет лишён премии 😒
самое смешное что жалобу в частот надзор подал сам оператор потому как вы создавали помехи работе. класика.
Сомневаюсь что будете ставить базовую станцию — умрете на согласованиях (финансово, ведь там еще будет и поквартальная оплата). Проще качественный wi-fi по всей территории раскинуть и любые интернет звонилки рулят.
Обзор «Интернет на даче» РЭМО: просто добавь SIM-карту
К хорошему быстро привыкаешь: 4PDA стабильно листается, музыка фоном с «облака» тянется, видосы быстро грузятся — спасибо повсеместному Wi-Fi и плотному LTE. Но это в городе, а сейчас лето, время выбираться на свои усадьбы, где и 3G-то стабильный порой непросто найти. Посему инженеры завода РЭМО поколдовали и собрали набор готового загородного интернета: распакуй, поставь и просто добавь SIM-карту. Так ли всё просто, и позволит ли данное решение постоянно оставаться онлайн — проверяем в обзоре. Естественно, на даче.
Комплектация и технические характеристики
Весь набор оборудования упакован в одну довольно компактную коробку, которая без проблем умещается в средних размеров рюкзак, ну а в багажник авто — и подавно. Набор меж тем внушает: внешняя MIMO-антенна, USB-модем в металлическом держателе, Wi-Fi-роутер, кронштейн с набором гаек и шайб, два коаксиальных кабеля (длина 8 м, волновое сопротивление 75 Ом), адаптер питания для роутера, витая пара (длина 1 м), инструкция с гарантийкой.
ТХ антенны BAS-2324 FLAT-15F:
ТХ модема Huawei E3372h-153:
ТХ роутера Upvel UR-326N4G:
Установка оборудования
Базовая установка и настройка перечисленных устройств не вызовет особенных затруднений. Что нужно сделать:
Тестовое подключение (распаковать, кинуть антенну у чердачного окна, сцепить девайсы проводами) в общей сложности заняло примерно 10 минут.
Внимательнее всего следует отнестись к установке антенны, и говорим мы отнюдь не про необходимость сверлить дом для крепления и вывода коаксиалов — дело, как говорится, житейское. А вот расположение и позиционирование направленной MIMO-антенны заставит немного потрудиться.
Впрочем, комплектный мануал даёт хинт: включайте оборудование с активной «симкой» и антенной «ищите» ближайшую базовую станцию вашего оператора. Правильность направления антенны отслеживается с помощью смартфона, на котором в любимом браузере запущена «админка» (192.168.*.* — а что под «звёздочками», написано в том же мануале). Туда выводятся два главных показателя — RSSI (мощность сигнала) и SINR (соотношение уровня полезного сигнала к уровню шума). Они обновляются с задержкой примерно в 3-5 секунд, хотя производитель комплекта рекомендует ждать до 10-15.
Нас интересует индикатор по центру и поле «Уровень сигнала модема» левее
В общем, в одной руке антенна, во второй — смартфон: сканируйте локацию и чувствуйте себя героем фантастического сериала из детства. Не забудьте позвать кого-нибудь для помощи и подстраховки — всё-таки даже высовываться в окно с обеими занятыми руками небезопасно. А сканировать лучше всего с «симкой» того оператора, чьим интернетом будете пользоваться — базовые станции разных провайдеров могут располагаться в разных местах. И даже после фиксации кронштейна направление антенны можно и нужно подкорректировать. Он сделан так, что, ослабив крепёжные гайки, антенну можно вращать либо просто снять.
Когда сторона дома и направление антенны, соответствующие лучшим показателям, выбраны, крепим её на стену. Комплектный кронштейн вполне надёжный и с запасом выдерживает вес антенны. Не будем забывать о том, что он металлический, и отлично выполняет роль молниеотвода. Так что не следует размещать антенну на самой верхотуре: долбанёт молния — повезёт, если останетесь только без интернета. Бывает, что и без дачи.
USB-модем в металлическом держателе, из которого выведены коаксиальные разъёмы и USB-удлинитель, удобнее всего закрепить на стене (отверстия для крепежа есть) внутри дома. Крышка самого модема сдвигается и легко снимается, а крышка держателя и вовсе имеет сильное магнитное крепление с небольшими пазами для фиксации. Комплектные коаксиальные кабели по 8 м длиной. С одной стороны, этого достаточно, чтобы подыскать удачное место в доме для размещения модема, с другой — не так много, чтобы затухание сигнала серьёзно сказалось на его конечной мощности. Ну, а если кабеля вдруг не хватит, то подобный можно купить в любом магазине, продающим телевизионные антенны.
Наконец, Wi-Fi-роутер подключается к модему с помощью USB-удлинителя длиной 1,5 м. Его, соответственно, следует располагать так, чтобы сигнал покрывал все нужные комнаты дома.
Подключение и настройка интернета
Первые — да и единственные — подводные камни встречают при выборе SIM-карты, через которую будет осуществляться выход в интернет.
1. USB-модем Huawei E3372h-153 работает со стандартными Mini-SIM картами, то есть не nano и даже не micro. Следовательно, получая «симку» у оператора, не спешите выдавливать самую мелкую карточку: понадобится, напротив, крупный формат. Перекидывание «симки» из смартфона/планшета, скорее всего, потребует переходника, но это не самый неприятный сюрприз, который может вас ждать в этом случае. А самый неприятный — вот:
2. Оператор через SIM-карту считывает данные о прошивке устройства и может запретить раздавать интернет, если в тариф такая функция не входит. Поможет покупка соответствующего тарифа либо перепрошивка модема. Как это сделать, можно узнать на нашем форуме, но предупреждаем: подобные операции вы делаете на свой страх и риск.
Итак, оборудование установлено, «симка» заправлена, питание подано — выходим в Сеть. Выставлять какие-то специальные настройки, скорее всего, не потребуется: комплект «из коробки» заточен под работу с сетями 3G и 4G всех крупных российских операторов. При подготовке обзора использовались рабочие SIM-карты «Билайна» и «МегаФона». Первая «симка» пустила в интернет беспрепятственно, а вот вторая успешно проработала только пару минут, пока не прошёл запрос-ответ о том, что SIM-карта переехала из уютного смартфонного гнезда в «свисток».
Единственная обязательная настройка — защита «админки» и точки Wi-Fi, поскольку логин-пароль для доступа к интерфейсу роутера даже подбирать не надо, а пароль беспроводной сети можно угадать раза с пятого максимум. Эти и все прочие базовые настройки традиционно доступны в «лёгкой» версии «админки» по адресу 192.168.*.*. Интерфейс роутера защищаем через вкладку «Система»:
Точку доступа — по адресу «Wi-Fi → Далее»:
Продвинутым пользователям, которые хотят настроить всё и вся, прямая дорога в раздел «Все настройки» и, разумеется, в соответствующую ветку нашего форума.
Работа
Во время тестирования мы проверили три основных показателя — мощность сигнала, скорость подключения и его стабильность. По упомянутым причинам провести тесты удалось только с интернетом от «Билайна». Его покрытие в месте тестирования больше, чем у «МегаФона», но скорость Сети ниже.
Удачная скорость «Билайна»
Удачная скорость «МегаФона»
До блокировки SIM-карты «МегаФона» в модеме (в смартфоне интернет продолжал работать, разблокировать ничего не пришлось) мы успели провести один тест скорости. Антенна стояла внутри дома и была направлена в окно, как потом выяснилось — не совсем в правильную сторону, самый мощный сигнал ловился примерно в 90 градусах от изначального. Несмотря на это, скорость как минимум не расстраивает.
В итоге скорость Сети (на скачивание) выросла примерно в два раза. Возможно, более аккуратная и точная установка антенны позволила бы ещё поднять скорость.
Важно отметить, что антенна усиливает сигнал на частотах 1800 МГц, 2100 МГц (WCDMA) и 2600 МГц (LTE). Последний соответствует 7-й полосе FDD и 38-й — TDD. «Семёрку» активно используют все крупнейшие российские операторы, поэтому никаких проблем возникнуть не должно. Но для подстраховки перед покупкой всё-таки стоит уточнить у оператора, будет ли работать антенна с их сетью там, где стоит ваш дом.
По части стабильности никаких нареканий работа устройств не вызвала: подключение к Сети было постоянным и бесперебойным на протяжении нескольких дней. Указанной скорости с запасом хватало на потоковый просмотр видеороликов в формате HD, иногда — с довольно уверенным переходом на Full HD.
Роутер был размещён практически в самом центре дома — на втором этаже из трёх. Одна толстая бетонно-кирпичная стена внутри не создала сигналу (диапазон 2,4 ГГц) особых проблем, а вот на улице за тремя слоями кирпича и в подвале сигнал ловился уже с трудом. Таким образом, были покрыты все помещения дома, и в какой-то момент возникло ощущение «городского Wi-Fi». что стоило существенной части месячного трафика.
Итоги
В качестве небольшого лайфхака: «Интернет на даче» можно установить не только на даче, но и на коммерческих предприятиях за городом, и в самом городе — в качестве резервного или дополнительного источника интернета. С установкой оборудования можно справиться самостоятельно (вариант — при помощи рукастого приятеля или дяди Васи с соседнего участка), и много времени это не отнимет. Посчитаем: от часа до трёх на поиск правильного места и установку антенны. 10-15 минут на сборку и подключение прочего оборудования. Ещё минут 5-10 на его настройку.
Итого: максимум четыре часа «от порога до порога», и можно забывать о проблемах с доступом к Сети. Огромное количество сэкономленного времени, которое не нужно тратить на самостоятельный поиск нужной аппаратуры и проверку её совместимости. И весьма разумная цена вопроса — 9999 рублей без учёта операторского тарифа.
