септик без откачки для дачи непостоянного проживания своими руками
Канализация за городом – самодельные септики как альтернатива готовым ЛОС
Редкий загородный поселок или товарищество даже под Москвой может похвастаться наличием магистрального водопровода и канализации, в основном же владельцам загородной недвижимости приходится самостоятельно обзаводиться удобствами. И чтобы не травить отходами собственной жизнедеятельности окружающую среду, в том числе и водоносный слой, системы очистки стоков давно переросли простейшие выгребные ямы, превратившись в более совершенные конструкции.
В продаже масса различных очистных установок и станций для очистки сточных вод от механических примесей, но при всей эффективности их существенным недостатком является солидная стоимость. Поэтому для многих частников оптимальным вариантом становятся самодельные устройства, пользующиеся заслуженной популярностью и среди умельцев FORUMHOUSE. Рассмотрим, что такое септик, существующие санитарные нормативы, параметры выбора систем и самые востребованные разновидности.
Содержание:
Схема работы септика
Септик – это один из элементов комплексной автономной (индивидуальной) системы очистки бытовых сточных вод, предназначенной для сбора, отстаивания и очищения стоков. Накапливание и отстаивание происходит в герметичной емкости (когда несколько камер) или емкостях, из отстойников стоки попадают в фильтрационный колодец или на поля почвенной фильтрации (подземные, надземные). Законодательством запрещен сброс даже отстоянных и очищенных стоков из септика на открытые участки земли. Система обязательно включает ревизионные/прочистные колодцы и вентиляционные стояки, фановый стояк выводится на уровень крыши, чтобы предотвратить возможность появления характерных запахов. Отстойники периодически очищаются от осадков ассенизаторской машиной, при правильно подобранном объеме септика эта процедура даже при постоянном проживании в доме требуется не чаще раза в год, а то и в несколько лет.
Санитарные и строительные нормы и правила и стандарты, регламентирующие расположение, проектирование и строительство септиков
До недавнего времени основными нормативными документами, касающимися септиков и станций биологический защиты, были СНиПы и СанПиНы, разработанные еще в конце прошлого века и начале нынешнего:
В прошлом году был принят новый стандарт организации автономной канализации с септиками и почвенной (подземной) фильтрацией сточных вод – СТО НОСТРОЙ 2.17.176-2015. Теперь это основной документ, в котором содержатся правила проектирования и монтажа, а также требования к результатам работы.

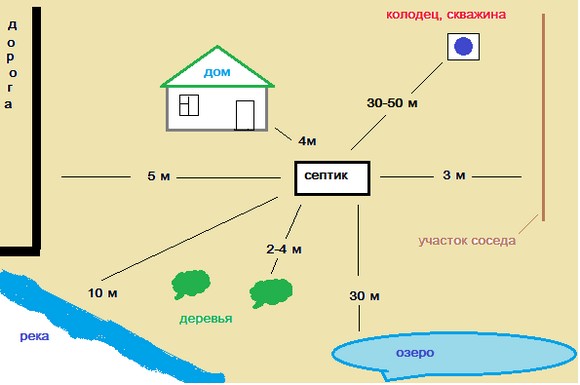

Для расположения очистных сооружений относительно других объектов на участке действуют следующие правила:
Основной рабочей характеристикой септика, от которой будет зависеть производительность его работы, эффективность очистки стоков и периодичность откачки, является объем. Он высчитывается, исходя из количества домочадцев, суточных норм потребления и пропускной способности сооружения. По санитарным нормам один человек потребляет в сутки 200 литров (0,2 мᶟ). Пропускная способность – это вместимость отстойников с трехсуточным запасом, плюс небольшая прибавка на донные отложения. Чтобы нормально работать, септику на семью из четырех человек необходим объем 2,7 мᶟ (0,2x4x3+0,3=2,7). Подсчитывается объем всех камер, но от дна до уровня переливных труб. Чтобы подстраховаться, стоит прибавить на залповый сброс или приезд родственников и сделать объем чуть больше расчетного, как советует супер-модератор форума нашего портала.
На четыре человека хватит три куба.
Параметры выбора септика
Если расположение индивидуальных очистных сооружений регламентируется нормативами, а объем подбирается в зависимости от количества стоков, то какого вида будет септик, устройство системы и способ организации почвенной фильтрации зависит, прежде всего, от уровня грунтовых вод (УГВ) и пропускной (фильтрующей) способности грунта. При низком УГВ разрешены практически любые, составные или монолитные конструкции. Но если у грунта слабая пропускная способность (глинистые почвы), то необходимо увеличение площади поля фильтрации, длины фильтрационного тоннеля или слоя дренажной подушки под фильтрационным колодцем.
Если же УГВ высокий, то допустимо использование только монолитных септиков (ЖБ, пластиковые емкости) с несколькими камерами и дополнительным герметичным накопителем. Из накопителя посредством поплавкового дренажного насоса отстоявшиеся стоки будут поступать на насыпное поле фильтрации (применяются кассетные и тоннельные инфильтраторы). Подземная фильтрация непосредственно из септика в ситуации с близким залеганием верховодки неприемлема.
Необходимо, чтобы расстояние от дна фильтрующего сооружения до грунтовых вод было не менее метра.
Востребованные разновидности самодельных септиков
Среди участников нашего портала наиболее востребованы три разновидности самоделок:
Конструкция септика из бетонных колец
Когда позволяет УГВ, большинство форумчан отдает предпочтение именно бетонным кольцам, из которых собирают обычно две герметичные камеры и фильтрационный колодец, соединяемые между собой переливными трубами. Чтобы получилась максимально непроницаемая конструкция, выбирают кольца с пазовым соединением, они не только устойчивее к возможным смещениям грунта, но и добиться герметичности такого шва проще. Используют наружную и внутреннюю гидроизоляцию битумными праймерами или растворами на базе ЦПС с добавлением жидкого стекла. Существует два варианта расположения камер – последовательное и совмещенное.
В первом отстойники размещают друг за другом, а ФК на небольшом удалении, у каждого своя горловина и ревизионная крышка. Оптимальная схема устройства септика этого типа была разработана в одной из тем форума участником с ником MatrasMSA с помощью модератора Ladomirа.
Участок 40×60 метров с уклоном, сейчас строится баня/гостевой дом, проживает три человека наездами на выходные и иногда гости, в дальнейшем будет дом для ПМЖ. УГВ низкий, проблематично докопаться до воды, скважина глубиной 88 метров, по словам соседей, почва суглинок. Септик планирую такой: первый и второй колодец по три кольца (1,5 м диаметр) с бетонным дном, третий колодец то же самое, но дно по грунту.
По ходу обсуждения были даны следующие типовые рекомендации по устройству.
С учетом всех корректив и рекомендаций появилась схема септика: практически готовый эскизный проект двухкамерного устройства с фильтрующим колодцем из железобетонных колец.
Правильный септик своими руками
Канализация — одна из важнейших инженерных систем загородного дома. От её правильной и бесперебойной работы во многом зависит уровень комфорта проживающих в коттедже. Зачастую начинающие застройщики, стремясь сэкономить, торопятся сделать септик без должных знаний о поглощающей способности грунта на участке, уровне грунтовых вод и санитарных норм, применяемых к данному типу сооружения. В результате септик превращается в обычную выгребную яму, заполненную водой.
Дело усугубляется тем, что раскапывать трубы или лезть в уже введённые в эксплуатацию колодцы, наполненные «чёрными и серыми водами», чтобы ликвидировать поломку или провести модернизацию, ни у кого нет желания. Выход один — сделать сразу всё, как надо, с первого раза, а поможет вам в этом опыт пользователя портала с ником PavelTLT.
Септик своими руками
Септик из бетонных колец я начал строить в 2013 году, ещё до начала возведения дома. Спланировал всё заранее, а также учёл точку выхода канализационной трубы из фундамента. Первым делом выкопал котлован для колец размером 2000х4000 мм и глубиной 3000 мм. Котлован копал экскаватор-погрузчик.
Механизированным способом котлован выкопали за 1 час, вынув 24 куб. м грунта. Стоимость копки (прим.: здесь и далее цены указаны за 2013-16 годы) — 1500 рублей за 1 час. Сумма минимального заказа – 4 часа. 1 час пользователь заплатил за дорогу, т.к. участок находится от города в 15 км.
Важно: практика показывает, что чаще всего на земляные работы выгоднее привлекать технику, чем пытаться выкопать котлован силами наёмных рабочих. Чтобы не гонять трактор или бульдозер несколько раз на копку септика, а потом траншеи, лучше подгадать так, чтобы сделать за один раз максимальное количество работы. Например, пользователь заказал экскаватор, чтобы вырыть фундамент, выровнять участок и заодно выкопать яму под септик.
Следующий шаг — копка траншеи от дома до септика для укладки канализационной трубы «110-ки» длиной 10 метров.
Глубина траншеи от 1400 до 1600 мм, т.к. соблюдался уклон в 2 см на 1 погонный метр трубы. Также делался запас на выравнивающую песчаную «подушку» толщиной 100 мм с расчётом, что трасса войдёт в котлован на глубине 1500 мм.
Ширина траншеи примерно 35 – 45 см. Копал её 1 чернорабочий. Всего он вынул 6 кубов грунта, на что у него ушел один день. Заплатил за эту работу 1000 руб. и накормил рабочего хорошим обедом.
Затем пользователь купил «рыжие» канализационные трубы, предназначенные для укладки наружной части трассы, идущей в земле. Это:
Уложив и смонтировав трубы на дне траншеи, пользователь решил произвести гидравлические испытания системы до того, как трасса будет засыпана грунтом. Для этого он заглушил вывод канализационной трубы в котловане, а в вертикальный отвод в «доме» залил 5 литров воды.
В результате заглушка не выдержала давление столба воды на вертикальном участке и вылетела. При второй попытке PavelTLT повернул конец трубы в котловане так, чтобы заглушка упёрлась в стенку ямы.
Снова залил в трубопровод воду и стал следить за уровнем (зеркалом) воды в вертикальном отводе.
Из-за перекоса последней секции трубопровода появилась небольшая течь. За 1 час вода в вертикальном отводе опустилась от верха вниз примерно на несколько сантиметров. Буду дорабатывать участок, где идёт утечка. На мой взгляд, лучше заранее всё проверить, чем закопать трубы на авось, а потом думать куда деваются стоки.
Монтаж колец под железобетонный септик
Септик пользователя представляет собой классическую и хорошо отработанную схему из бетонных колец, объединённых в два колодца соединённых переливами.
Первый колодец имеет герметичное дно, второй — фильтрующий, без дна, будет перфорирован и обсыпан щебнем.
В этой статье рассказывается, как сделать поверхностный септик из еврокубов при высоком уровне грунтовых вод. По словам пользователя, сначала он хотел купить «гостовские» бетонные кольца. Поискав, нашел следующие предложения:
Последняя сумма (дно для первого герметичного колодца) совершенно не вписывалась в запланированный бюджет. Спросив у производителя почему дно стоит так дорого, пользователь выяснил, что дно на кольцо диаметром 1500 мм идет диаметром 2000 мм. Отсюда и высокая цена.
Сначала я хотел залить дно первого колодца бетоном-самомесом, но решил поискать ещё. В итоге нашел «негостовские» подходящие мне кольца и дно, которые делают местные небольшие производства, по демократичной цене и хорошего качества. В итоге я купил:
При монтаже колец первого колодца стыки обмазали цементно-песчаным раствором, а между кольцами второго (фильтрационного) колодца вставили (для дренажа) обломки плоских камней.
На картинке ниже видно, что глубина котлована и траншеи совпали, а верх кольца выступает на запланированную величину.
Монтаж люков пользователь оставил «на потом».
Для проверки колодцев, PavelTLT, из арматуры «12-ки», сварил лестницу длиной 3 м, по которой можно спустится вниз для ревизии системы.
Следующий этап – доработка фильтрационного колодца и окончательная гидравлическая проверка собранной канализационной системы.
Монтаж переливов в септике и гидравлические испытания канализационного трубопровода
Для создания фильтрационной «подушки» второй колодец аккуратно обсыпали гранитным щебнем фракции 5-20.
Также пользователь задумал увеличить фильтрующую способность второго колодца, пробурив отверстия в стенках кольца. Но для начала надо проверить герметичность системы, т.к. с момента укладки труб в траншею прошло много времени.
Гидравлические испытания состоят из нескольких шагов:
Почти сразу я увидел, что вода уходит. Значит система не герметична. Пошел искать утечку. Хорошо траншею ещё не засыпал.
После осмотра труб выяснилось, что вода сочится из крайнего к септику стыка.
По словам пользователя, скорее всего при монтаже подвернулся уплотнитель. Решение проблемы — поставить 1 трубу большей длины, чтобы уменьшить количество стыков и тщательнее проводить монтажные работы.
Также PavelTLT занялся перфорированием стенок колодца. Выяснилось, что дело это сложное, долгое и муторное. Отверстия бурились коронкой диаметром 45 мм мощным перфоратором. При попадании зуба коронки в арматуру его ломало, или перфоратор выбивался из рук. Сделав несколько отверстий самостоятельно, пользователь решил нанять на эту работу помощников, и вот что в итоге вышло:
Итого: на бурение 115 отверстий потрачено 3570 руб.
После расчётов пользователь выяснил, что перфорация кольца составила 8% от общей площади стенок (с учётом щели между двумя кольцами), при требуемом минимальном коэффициенте 10%. Вычислив необходимую площадь оставшейся площади перфорирования (0.24 кв. м), PavelTLT взялся за инструмент сам.
В первую очередь пользователь пробурил отверстия диаметром 12 см под вывод канализационной «110-й» трубы и переливы.
Затем расширил уже пробурённые отверстия, превратив их в вертикальные щели и, тем самым, увеличив площадь перфорации.
Я в общей сложности сделал 14 щелей 300 х 45 мм, общей площадью 0.34 кв. м. Значит, общая площадь перфорации больше 10%.
На этом этапе, строительство септика вошло в завершающую фазу.
Итак, в септик ввели «рыжую» канализационную трубу.
Перелив также сделан из «рыжей» трубы.
Тройники – из серой.
На финише пользователь провёл стресс гидравлические испытания.
Для этого, чтобы не использовать компрессор и предварительно, как следует заглушив отверстие вывода в септик, PavelTLT смонтировал в доме вертикально поставленную трубу.
Итого: высота водяного столба – 1500 мм (труба в доме) + 1500 мм высота вертикального ввода, закопанного в траншее = 3 метра = 0.3 атмосферы. Это превышает величину испытательного давления, необходимого для проверки трубопроводов систем водоснабжения и канализации, сделанных из полимерных материалов в 2 раза.
Вода налита в систему по верхний срез трубы.
Выждав примерно 1.5 часа, пользователь долил воды, чтобы система «устаканилась».
Заполненный водой канализационный трубопровод оставили на 17 часов. Вода немного ушла.
Взяв стеклянную банку ёмкостью 1 литр, пользователь долил воду в трубу и по оставшемуся количеству жидкости (почти ничего не осталось) в банке узнал, сколько всего ушло воды.
Утечка воды составила около 1 литра на 15 метров трубы за 17 часов. Это 0.065 литра в минуту на километр трубы при нормативе 0,6 литра, а значит, в 10 раз меньше нормируемого значения. Гидравлические испытания канализации пройдены!
В завершении работ пользователь замазал все щели и проходы труб в колодцах цементно-песчаным раствором.
Когда раствор высох дополнительно покрыл его жидким стеклом.
Смонтировал вентиляционную трубу (приточку).
Окончательно обсыпал фильтрационный колодце щебнем.
Закопал траншею и септик.
Выровнял участок трактором.
Узнать про особенности эксплуатации самодельного септика можно в теме PavelTLT «Своя канализация «по уму». Фотоотчет». В нашей статье рассказывается о том, как правильно смонтировать фановую трубу и для чего она нужна, а в этом материале – ещё одна конструкция септика из бетонных колец по улучшенной схеме.
В видео показана система беспроблемной канализации для загородного дома.
Септик для дачи без откачки своими руками — материалы и устройство конструкций
Следует внести ясность с самого начала: изготовить септик для дачи без откачки своими руками – некая условность. Даже при самом тщательном подходе к проектированию и реализации проекта полученная конструкция будет требовать контроля состояния и коррекции работы, а откачка все-таки понадобится, хотя ее периодичность будет составлять примерно 10-15 лет. Именно благодаря столь редкой необходимости пользоваться услугами ассенизаторской машины очистные сооружения данного типа и получили свое название.
Принцип действия и устройство
Существует множество способов, как сделать септик без откачки своими руками. Они отличаются по материалам, из которых изготовлены емкости, необходимости использования электрооборудования, производительности и количеству последовательно соединенных камер. В то же время в общих чертах принцип действия сохраняется во всех этих сооружениях.
Частицы загрязнения осаждаются на дно емкостей в процессе отстаивания, а аэробные или анаэробные (нуждающиеся или не нуждающиеся в притоке кислорода для своей жизнедеятельности) бактерии превращают осадок сложного состава в нейтральный нетоксичный ил. Вода при этом очищается в несколько этапов. В каждом из последовательно соединенных резервуаров осаждаются более мелкие, чем в предыдущем, частицы. В следующую емкость перетекает осветленная вода. В последнем резервуаре она дренируется в грунт или уходит из него на фильтрационные поля.
На заметку: Наиболее эффективными считаются трехкамерные септики для дачи без откачки, хотя часто используются и двухкамерные варианты.
С точки зрения принципа действия следует выделить два типа конструкций:
Преимуществом септика для дачи без электричества являются простота исполнения и отсутствие дополнительных расходов на эксплуатацию, однако энергозависимые септики работают более эффективно. Они очищают стоки более качественно (до 98%), и задумываться о том, как очистить септик без откачки такой конструкции, требуется значительно реже.
Материалы для изготовления
Септик без откачки и запаха своими руками можно построить из доступных материалов, однако при выборе следует учитывать их характеристики, особенности конструкции и монтажа. Перечислим наиболее распространенные варианты.
Септик из бетонных колец без откачки является популярной и надежной канализационной системой
1. Поставленные друг на друга бетонные кольца обеспечивают требуемую долговечность и прочность. Преимуществом этого варианта является и жесткость конструкции, которая не подвержена сдавливанию грунтом при промерзании почвы.
К недостаткам следует отнести трудоемкость монтажа, необходимость использования спецтехники (подъемных приспособлений для транспортировки и установки тяжелых элементов), а также потребность во внешней и внутренней гидроизоляции не только стыков, но и всей поверхности емкостей.
2. Монтаж дачных септиков без откачки из старых автомобильных покрышек выполняется аналогичным образом – элементы устанавливаются друг на друга с использованием подходящего фиксирующего состава и обязательной герметизацией стыков. Преимуществом таких септиков являются легкость транспортировки и монтажа элементов с небольшой массой, отсутствие необходимости в гидроизоляции стен камер, низкая стоимость.
Установка септика из старых покрышек требует низкого уровня грунтовых вод
Однако для большой семьи потребуются покрышки большого диаметра или значительная высота емкости для обеспечения требуемого объема (тройная суточная норма потребления воды). Пластичность стенок может стать причиной нарушения герметичности септика после промерзания почвы. Сдавленные покрышки восстановят свою форму, а вот целостность стыков может быть нарушена. Срок службы таких септиков невелик и использование их оправдано только при малых количествах стоков.
3. Еврокубы, появившиеся на отечественном рынке, стали невероятно популярными. Их низкая стоимость, долговечность, водонепроницаемость и большая вместительность при компактных размерах позволяет использовать такие изделия для самых разных целей. Вполне реально самому изготовить из еврокубов и энергонезависимые септики для дачи без откачки.
Еврокубы являются недорогим и легким в монтаже материалом для септиков без откачки
Монтаж конструкции септика в данном случае имеет свои особенности. Еврокуб обладает очень малым собственным весом, что делает легкими транспортировку материала и установку емкостей в котлован, однако может создавать некоторые проблемы при эксплуатации. Например, во время паводка или при нахождении грунтовых вод к поверхности и при небольшой заполненности резервуаров септик может «всплывать».
Избежать этой неприятной ситуации можно, зафиксировав еврокуб на тяжелом основании. В качестве последнего могут быть использованы бетонные или железобетонные плиты, а крепление легче всего осуществить с помощью своеобразных хомутов. Такой способ позволит обеспечить надежное соединение без повреждения целостности еврокуба.
4. Монолитный бетонный септик без электричества и откачки не только один из наиболее экономичных и долговечных вариантов. В отличие от своего аналога из колец он не требует использования спецтехники. Достаточно доставить на участок строительные материалы, остальное можно сделать вручную или с использованием бытовых электроинструментов. Особенностью строительства монолитного септика без откачки является наличие одной общей емкости, которая для организации нескольких ступеней очистки разделяется на две или три части.
Монолитный бетонный септик
Для выполнения работ потребуется больше времени, чем для других конструкций, поскольку заливка бетонным раствором дна и опалубки стен выполняется поэтапно с выдержкой времени для затвердевания очередного залитого блока. Для двухкубового монолитного септика с одной перегородкой (двухступенчатая очистка) потребуется примерно 400 кг портландцемента. Оптимальными техническими характеристиками емкость будет обладать, если при замешивании раствора к нему добавить пластификатор (на такое количество сухой строительной смеси его потребуется около 5 литров).
5. Стены из кирпича также требуют гидроизоляции. Кроме того, при строительстве септиков из этого материала лучше строит прямоугольные емкости. Этот септик без откачки для дома или дачного участка не пользуется большой популярностью за исключением случаев, когда используются остатки материала после строительства других сооружений.
Кирпичный септик
Общие принципы строительства и выбора варианта септика
Существуют общие принципы строительства септиков, справедливые для конструкций из любых материалов.
При выборе места для септика без откачки необходимо принимать во внимание в каком направлении происходит движение почвенных вод
Подробнее о том, как сделать септик из еврокубов своими руками, читайте в отдельной статье на сайте.
Подробнее о том, как сделать септик из еврокубов своими руками, читайте в отдельной статье на сайте.О строительстве септика из бетонных колец есть информация тут.
А вы знаете, когда может понадобится фекльный насос? Об этом, о его отличиях от дренажного и о популярных моделях агрегатов читайте по ссылке http://okanalizacii.ru/sistemy/elem-i-oborud/bytovoj-fekalnyj-nasos-dlya-kanalizacii.html
Обслуживание септиков и контроль за работой
Очистные сооружения данного типа требуют определенного контроля за своей работой. Для предотвращения перелива септика часто ставят датчики уровня. Аналогичное оборудование может потребоваться при использовании откачивающих насосов для предотвращения захвата воздуха.
При периодическом проживании на даче и возникающих перерывах в эксплуатации аэробные и анаэробные бактерии в септике могут погибнуть. Восстановить работу такого сооружения можно путем добавления приобретенной в специализированном магазине культуры через канализацию.
Одной из причин ухудшения работы энергозависимого септика с аэробными бактериями может быть недостаточно интенсивный приток воздуха. Лучше всего, если установленный компрессор будет иметь возможность регулирования производительности для возможности выбора оптимального режима.
При отсутствии желания строить септик без откачки самостоятельно, можно приобрести готовые заводские модели. Принцип биологического разложения органики используется в септиках-станциях глубокой очистки Тверь, Тополь и Топас.
Вы также можете посмотреть видео по теме нашей статьи, в котором найдете схему и советы по самостоятельной организации септика.
