Прокладка кабеля для видеонаблюдения

Подписка на рассылку

Организуя систему видеонаблюдения, необходимо грамотно и в соответствии со всеми правилами осуществлять прокладку кабелей.

Элементы кабельной линии и условия прокладки

Потребуется выполнить монтаж кабеля для видеонаблюдения, что позволит соединить элементы системы и обеспечить передачу информации от камеры к монитору. Выполнение этой задачи связано с приобретением следующих расходных материалов:

Проводка будет прокладываться в гофрированной трубе, монтажные каналы будут использоваться для организации отводов от базового провода, для этого также потребуются клеммы. Когда выполняется прокладка кабеля для видеонаблюдения, на его конце требуется смонтировать вилку, впоследствии подключаемую к ИБП. Оконечности отводов, соединяющихся с видеокамерами, оснащаются розетками, необходимыми для соединения адаптеров. Розетки предполагается крепить на стенах, к которым и подтягиваются адаптеры.

Так же необходимо уделить внимание защите линии, так как она непосредственно определяет наличие сигнала, передаваемого к монитору. Проводка, прокладываемая под полом, подвержена волновому сопротивлению, которое определяется соотношением между экранированной изоляцией коаксиального кабеля и центральной жилой. Механический контакт и незначительное смещение конструктивных элементов кабеля приведут к значительным искажениям сигнала. Монтаж кабеля для видеонаблюдения следует выполнять в фальшполах, чтобы надёжно предохранить от повреждения.

Требования при прокладке

Необходимо придерживаться определённых требований, во избежание неконтролируемого избыточного контакта, способного привести к механическим повреждениям, а так же:

Указанные требования к прокладке кабелей видеонаблюдения надо соблюдать в независимости от обстоятельств и условий.

Кабели для прокладки – соотношение протяжённости трассы и скорости сигнала

Если используется витая пара, то скорость передачи сигнала будет зависеть от протяжённости линии.

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме Пример: Скорость 100Мбит сохраняется на трассе протяжённостью 100м. Увеличение зоны прокладки до 500м, способствует снижению скорости до 10Мбит.

Использование полевого кабеля П-296 позволяет при дальности 500м повысить показатели до 80Мбит и в целом увеличить протяжённость трассы до 700м, сохраняя скорость на уровне 10Мб.

Прокладка кабеля для видеонаблюдения проверяется тестированием, для этого используют отрезок, имеющий нестандартную длину, соединяемый с двумя компьютерами и подвигаемый стандартному набору испытаний. Выполнив соединение системы, выполняют заземление оплётки, обжим П-296 проводится при помощи участков витой пары. Следовательно, рационально применять этот провод на открытых участках.

Прокладка кабеля для видеонаблюдения является одним из ключевых этапов организации системы видеонаблюдения. Ошибки, допущенные на этой стадии, сделают невозможным эксплуатацию системы. Важно учитывать физико-механические характеристики кабеля, его подверженность внешним воздействиям и возможность механического повреждения. Грамотно выполнив монтаж, можно быть уверенным в качественном видеосигнале.

Источник

Как правильно прокладывать кабели систем видеонаблюдения

Как правильно прокладывать кабели систем видеонаблюдения

При создании системы видеонаблюдения необходимо грамотно и в соответствии со всеми правилами осуществлять прокладку кабелей.

Основные правила таковы:

Данные правила к прокладке кабелей видеонаблюдения нужно соблюдать вне зависимости от того, внутри помещения или снаружи укладывается кабель.

При этом от места укладки зависит и ее специфика.

Прокладка кабеля в помещении

В помещении не бывает сильных перепадов температур и влажности. Кабели прокладываются так, чтобы они не были заметными и были защищены от физических повреждений. Обычно используется кабельный канал. Если его нет, то часто кабель прячут за подвесным потолком или на стуке стены и пола.

На предприятиях и складах вместо кабельных каналов часто используют гофру, которая защищает кабеля от ударов, попадания жидкости, воздействия высокой температуры.

Прокладка линии на улице

Прокладка кабелей снаружи помещений осуществляется:

Наружная прокладка кабеля в земле производится с применением металлических или пластиковых труб. Несмотря на то, что этот метод позволяет защитить оборудование, в том числе от намеренной порчи, он требует затрат времени и средств, так как нужно рыть траншеи. К минусам также относятся сложности последующей замены кабеля, или прокладки параллельной линии от новых камер слежения.

Протягивая кабель через трубу, строго придерживайтесь инструкции. Тонкие стальные ленты, намотанные спиралью на кабель, не предназначены для существенных растягивающих усилий.

При небольших усилиях к концу кабеля крепится стальной трос с помощью проволочного чулка или брезентового пояса. При незначительных усилиях трос крепится за жилы кабеля с помощью зажима. Если крепление осуществляется за жилы, то следует обеспечить равномерную передачу усилий на все жилы, а также предотвратить проникновение влаги.

При наличии проволочной брони, предназначенной для распределения растягивающих усилий, растяжку кабеля необходимо производить за проволочную броню с помощью зажима. Указанные правила действуют при составлении плана электропроводки квартиры.

При прокладке кабеля для видеонаблюдения через трубы блочной канализации или через другие трубы применение бронированных кабелей в свинцовой или алюминиевой оболочке без наружного покрова из кабельной пряжи допускается только на участках длиной до 50 метров.

Во всех других случаях небронированные кабели применяются исключительно в свинцовой усиленной оболочке. Для упрощения протяжки кабеля в трубы, его смазывают определенной смазкой возле входа в канал. А с помощью динамоментра производится контроль величины усилия, чтобы не превысить максимально допустимое усилие для конкретного кабеля с определенным сечением.

Если для подключения уличной камеры видеонаблюдения нужна прокладка воздушной линии связи, необходимо применять кабель для видеонаблюдения с тросом, защищающим его от различных механических нагрузок. Эксплуатация проводов и кабелей систем уличного видеонаблюдения происходит в условиях:

Все эти факторы обязательно должны быть учтены при выборе кабелей для уличной прокладки.

Как и в помещении желательно осуществлять скрытый способ прокладки кабелей таким образом, чтобы следы проделанных работы не были заметны со стороны.

Не следует забывать и про норму изгиба кабеля: чрезмерная деформация негативно влияет на передачу сигнала по кабелю. К тому же при появлении сильных изгибов изоляция и оболочка могут нарушиться. А если изоляция бумажная, возможно появление разрывов и морщин на бумажных лентах.

Пластмассовая и резиновая изоляция также чувствительна к изгибам.

Кроме того, нужно учитывать разность уровней. Если кабель с бумажной изоляцией прокладывается на вертикальных и наклонных участках, необходимо строгое соблюдение максимально допустимой разности уровней. При использовании бумажной обмедненно-пропитанной изоляции, допустимая разность уровней составляет 100 метров.

Прокладка кабелей с бумажной или пластмассовой изоляцией обязательно должна осуществляться только при температуре выше 0°С, так как на морозе бумага и пластмасса обязательно потеряют эластичность и на изоляции появятся разрывы. Перед установкой кабель надо прогреть до нормальной температуры с помощью шатра или воздуходувки на протяжении 12 – 24 часов, при этом вращая барабан каждые 20 – 30 минут. Остерегайтесь возгорания изоляции. Чтобы кабель прогреть быстрее, можно использовать электрический ток, который должен проходить через специальный трансформатор для прогрева кабелей либо же с помощью сварочного трансформатора.

После прокладки кабеля для видеонаблюдения он проверяется тестированием. Для этого используют отрезок, имеющий нестандартную длину, соединяемый с двумя компьютерами. Кабель подвергается стандартному набору испытаний.

Если испытания пройдены успешно, производится соединение узлов системы наблюдения и выполняется заземление оплётки.

Прокладка кабеля для видеонаблюдения является одним из ключевых этапов организации системы видеонаблюдения. Ошибки, допущенные на этой стадии, сделают невозможным эксплуатацию системы. Поэтому так важно учитывать характеристики кабеля, его подверженность внешним воздействиям и механическим повреждениям.

Грамотно выполнив монтаж, можно быть уверенным в качественном видеосигнале.

Источник

Как самостоятельно установить видеонаблюдение: подробная инструкция

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

Безопасность жилища, автомобиля и другой собственности всегда в приоритете. Не всегда владелец имеет возможность находиться рядом, поэтому спрос на системы слежения только растет. Вопреки сложившемуся стереотипу, не всегда нужен профессионал, чтобы собрать и подключить оборудование. Разберемся, как установить видеонаблюдение самостоятельно.

Все о самостоятельном монтаже видеонаблюдения

Проектирование системы

Начинать нужно с проекта, в котором будут указаны охраняемые участки, количество видеооборудования. Сначала надо определить число зон наблюдения. Это территория, попадающая под обзор. Не стоит гнаться за количеством, чтобы «видеть все». Это дорого и нецелесообразно. В число зон видеонаблюдения надо включить только места, где может быть незаконное проникновение или возможно причинение ущерба.

Для квартиры это будет входная дверь, окна, места, где хранятся ценности. Для частных домов и дач — ворота или калитка, дверь в дом, вход в гараж или хозяйственные постройки. В любом случае надо предусмотреть обзор самых «опасных» мест и подумать, где поставить камеры. Они должны быть расположены так, чтобы обзор был максимальным. Его не должны закрывать крупные предметы типа деревьев, высоких заборов, столбов.

Для каждой из зон подбирается тип и количество видеокамер. Так, для наблюдения за периметром участка подойдет оборудование с малым обзорным углом, на входе лучше ставить фронтальные приборы с хорошим разрешением. Нужно также определить, где именно будут закреплены камеры. Это могут быть столбы, специально установленные опоры, стена дома. Важно, чтобы устройства были надежно защищены от атмосферных явлений и порчи человеком.

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

Выбор технологии: аналоговая или IP

Организация видеонаблюдения возможна с использованием одной из двух технологий: аналоговой или IP. Разберем каждый вариант

Аналоговая

Предполагается использование аналоговых видеокамер. Бытует мнение, что их разрешение слишком низкое. Однако, современные модели вполне сравнимы по качеству изображения с тем, что выдает цифровое оборудование. Достоинства аналога заключаются в невысокой цене, простом монтаже и наладке. Но есть и недостатки. Аналоговый сигнал требует оцифровки перед тем, как его перенаправят в компьютер или на жесткий диск. Для этого используется видеорегистратор.

Функционал аналога ниже, чем у цифры, но чаще всего этого вполне достаточно для наблюдения. Аналоговую схему выбирают, если не требуется видеоаналитика и не нужна запись в облако. Она хороша для бесперебойной работы камер по простым схемам с расстояния 150-500 м без использования дополнительных усилителей.

Что понадобится для сборки аналоговой схемы

В некоторых случаях понадобится еще и роутер. Он нужен для работы с локальными сетями и для удаленного наблюдения.

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

IP-система

Схема строится на использовании IP-видеокамер. Это самодостаточные устройства, получающие, обрабатывающие и записывающие видеосигнал. Для их работы не нужен регистратор. Они транслируют на монитор качественную картинку. Есть возможность беспроводного подключения, тогда изображение доступно в любой точке мира. Информация записывается в облачный сервис. Это безусловные плюсы цифровой схемы. Ее основные недостатки — высокая цена и несовместимость приборов от разных брендов.

Цифру выбирают, если требуется качественное масштабируемое изображение и необходимость хранения собранной информации в облаке.

Основные элементы IP-схемы

Дополнительно могут быть установлены жесткий диск и видеорегистратор. Их ставят для записи собранной информации.

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

Этапы монтажа проводной системы

Непосредственно к монтажу приступают после того, как была составлена схема и в соответствии с ней выбраны и закуплены все элементы. Поэтапно разберем, как самостоятельно установить видеонаблюдение.

1. Укладка кабеля

Элементы системы соединяются кабельными магистралями. Для аналога используется специальный кабель коаксиального типа. Он защищен от помех экранирующим покрытием. Для цифры укладывают витые пары. Это сплетенные пары проводов-проводников. Переплетение снижает электромагнитные помехи. В обоих случаях укладку начинают с самых удаленных точек. Последними прокладываются трассы к расположенным вблизи объектам.

Кабели соединяют камеры с видеорегистратором. В зависимости от условий, используют два варианта трассы.

Общее правило для открытых и скрытых трасс: размещение на расстоянии не меньше 0,4 м от силовых кабелей. Иначе сильные помехи будут мешать трансляции с видеокамер. Если все-таки приходится размещать их на меньшем расстоянии, используют заземленный рукав из металла или диэлектрический кабель-канал.

2. Как самостоятельно установить камеру видеонаблюдения

Видеокамеры закрепляются в каждой намеченной на схеме точке. Для этого используются надежные крепежи, чтобы оборудование не вибрировало в ветреную погоду. Желательно накрыть уличные приборы специальными защитными кожухами, это продлит срок их службы. Не рекомендуется устанавливать устройства на металлические держатели. В грозу они могут сработать как громоотвод, что очень нежелательно.

Подключение аналогового оборудование простое. Для этого используется разъем-тюльпан. Желтый и белый провода подключаются к источнику сигнала, красный — питания. Цифровые приборы подключаются двумя коннекторами RJ 45, напряжение подается силовым проводом.

3. Установка и подключение видеорегистратора

Регистратор должен постоянно работать, поэтому надо создать для него нормальные условия. Размещают его в сухом хорошо проветриваемом помещении. Нельзя допускать перегрева оборудования, это может привести к его поломке. Подключать его несложно. Важно не перепутать разъемы, предназначенные для разных устройств. Видеорегистратор с технологией РОЕ дороже, но проще в установке. К нему не надо подключать силовой кабель.

Если такая функция не предусмотрена, отдельно прокладывается провод, подающий напряжение. Он подключается через специальный разъем. В этом случае важна полярность подключения. Все стыки и разъемы надежно изолируются. После того как все приборы подключены, подается питание. Сначала на регистратор, затем на камеры.

4. Настройка оборудования

Начинают с установки правильной даты и точного времени на каждом из работающих устройств. Часовой пояс роутера и остальных приборов должны совпадать. Затем форматируются жесткий диск, на который планируется запись информации. После этого выполняются настройки каждой камеры. Нужно отрегулировать угол поворота и наклона, чтобы площадь обзора была максимально большой. После этого настраивается видеозапись с каждого устройства, и при необходимости проводится настройка удаленного доступа. Система видеонаблюдения готова к работе.

Источник

Прокладка кабеля для видеонаблюдения в частном доме

Как правильно прокладывать кабель для видеонаблюдения?

Введение

В видеонаблюдении для передачи видеосигнала форматов HDCVI, HD-TVI и AHD, а также цифрового потока от IP видеокамер используется два типа кабеля:

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

Прокладка ТВ кабеля в помещениях

Опыт монтажа систем видеонаблюдения показывает, что наиболее надёжным с точки зрения обслуживания является прокладка в кабельных лотках (коробах), в полых плинтусах, в межпотолочном пространстве или за фальш-стенами.

Менее предпочтительна прокладка кабеля в штробе, так как данный способ монтажа не только ограничивает возможности по ремонту кабеля, но имеет большую вероятность выхода кабельной линии из строя.

При прокладке кабеля следует учитывать следующие факторы:

1. Как коаксиальный (ТВ), так и UTP кабель используемый в видеонаблюдении имеет регламентированный радиус изгиба. Избегайте «прямых» углов. Особенно это касается коаксиального ТВ кабеля.

Так, коаксиальный кабель FinMark F5967BV имеет допустимый радиус изгиба равный 10-ти диаметрам кабеля или 60 мм. Для «витой пары» (UTP, FTP) минимальный радиус изгиба обычно равен 4-м диаметрам.

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

2. Все типы кабеля подразумевают эксплуатацию в сухой среде. Попадание воды внутрь кабеля через микротрещины в оболочке со временем может вызвать коррозию, в результате которой кабель разрушается и перестаёт распространять сигнал.

3. Кабель «намертво» заштукатуренный в штробе, при выходе из строя, сложнее восстановить.

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

Прокладка кабеля в грунте

Небронированный абонентский ТВ кабель, а также «витая пара» UTP и FTP не предназначена для укладки в грунт без каких либо дополнительных мер защиты. Нарушение этого правила приведёт к очень быстрому выхода кабеля из строя.

Обычная тонкостенная ПВХ (PVC) гофротруба, которую часто используют для защиты кабеля в грунте, может со временем собирать грунтовую воду через микротрещины, не говоря уже о том, что из-за слабой прочности мало годится для защиты кабеля от повреждения.

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

Уличная прокладка кабеля открытым способом

Вывод: при прокладке кабеля на улице избегайте воздействия солнечного света и дождя на кабель в ПВХ оболочке, используйте кабель в полиэтиленовой оболочке или защитные PE трубы.

По максимуму используйте прокладку с внутренней стороны здания и выводите кабель на улицу через отверстие в стене только в местах непосредственной установки видеокамер.

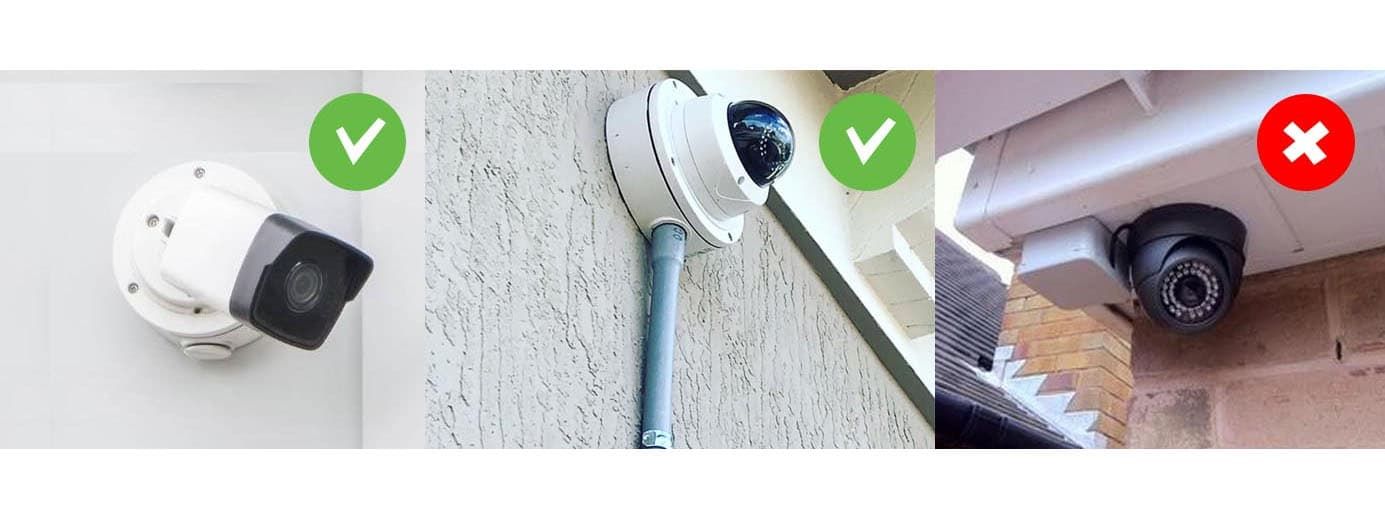

Кабельные вводы в коммутационные коробки

Конструкция специализированных монтажных коробок для камер видеонаблюдения предусматривает полную защиту кабелей как от воздействия внешней среды так и от умышленного повреждения, так как коробка устанавливается непосредственно на отверстие в стене, из которого выходит кабель либо на специальный переходной кронштейн на вертикальный столб или стойку.

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

Неплохой вариант для вводов в коробки использовать зажимные муфты с резиновым уплотнителем.

Подвес ТВ кабеля между опорами

1. Соблюдать допустимое расстояние пролётов кабеля приведенное в спецификации самонесущего кабеля или кабеля с дополнительным несущим элементом.

2. В месте подвеса не допускать трения сигнального кабеля об опору. В проходных точках или конечных точках установки видеокамер необходимо организовать провисание кабеля как показано на рисунке. В данных точках сигнальная часть кабеля не должна испытывать механического натяжения при ветре.

прокладка кабеля для видеонаблюдения в частном доме. Смотреть фото прокладка кабеля для видеонаблюдения в частном доме. Смотреть картинку прокладка кабеля для видеонаблюдения в частном доме. Картинка про прокладка кабеля для видеонаблюдения в частном доме. Фото прокладка кабеля для видеонаблюдения в частном доме

Совместная прокладка сигнальных кабелей и кабеля питания

Прокладывать в одних пучках, штробах и лотках сигнальные кабели и кабели питания можно, только если напряжение в питающих кабелях не выше 48 в. Таким образом, в случае применения комбинированного кабеля (ТВ+питание). подразумевается, что по токоведущим жилам в точку установки видеокамеры передаётся напряжение 12-14 вольт и ни в коем случае не 220в.

Не допускается совместная прокладка кабелей сети переменного тока 220 вольт вместе с сигнальными кабелями в одних пучках, штробах и лотках с точки зрения требований электробезопасности и электромагнитной совместимости. Единственное исключение может быть для совместной прокладки силового кабеля и оптоволоконного кабеля без токонесущего армирующего элемента.

Заземление

Корпуса таких устройств как видеорегистратор или коммутатор на приёмной стороне должены быть заземлены на контур заземления здания если такой имеется.

При установке видеокамер на металлическую опору необходимо использовать диэлектрические прокладки. В противном случае, заземление устройств в двух противоположных точках линии вызовет перетекание токов помех по оплёткам кабелей и модуляцию полезного сигнала помехой.

Медь или биметалл?

Для передачи аналоговых видеосигналов форматов HDCVI, HD-TVI или AHD, с точки зрения передачи с наименьшими искажениями, играет роль не материал проводников, а погонное сопротивление, которое зависит от материала. Так как погонное сопротивление биметалла (CCA), при том же сечении что и у меди, имеет значение на 65% больше, это влечёт за собой несколько большие переходные искажения.

Для передачи напряжения питания погонное сопротивление кабеля тоже играет большую роль. При включённой ИК подсветке ночью, потребляемый ток камеры увеличивается в 3-5 раз и соответственно падение напряжение на кабеле также увеличивается в 3-5 раз, в результате чего камере может элементарно не хватать питания.

Кроме того, CCA кабель являеться очень «ломким» в отличии от пластичной меди.

Расчёт падения напряжения на кабеле

Рассмотрим практический пример, когда видеокамера подключена к видеорегистратору с помощью «витой пары» (UTP)

Мощность, потребляемая камерой: 6Вт

Используемый кабель: UTP 4х2х0,5 с медными проводниками. Погонное сопротивление одного проводника – Rпог = 11 Ом на 100м. или 0,11 Ом на 1м.

Ток, потребляемый камерой – I кам=P/U = 6/12 = 0,5А

Используем параллельное соединение проводников согласно схеме на рис.1.

Сопротивление «плюсового» проводника (бел/ор + оранж) длиной 50м – (Rпог*L)/N (где N = 2 проводн.) = (0,11*50) / 2 = 2,75 Ом.

Сопротивление «минусового» проводника (бел/син + син + бел/кор + кор) длиной 50 м – (Rпог*L)/N (где N = 4проводн.) = (0,11*50) / 4 = 1,38 Ом.

Общее сопротивление Rпад общ = 2,75 + 1,38 = 4,13 Ом.

Падение напряжение на данном 50 метровом кабеле питания Uпад = I кам * Rпад общ = 0,5 * 4,13 = 2,07 В.

Данное падение напряжение будет иметь место ночью, при включенной ИК подсветке. Днём же камера потребляет примерно в 5 раз меньше, следовательно падение будет 2,07/5 = 0,42 В.

Если в камере указан допуск +- 25% на питающее напряжение, то при 12В это +- 3В. Таким образом, видно, что используя параллельное соединение проводников, мы не вышли за пределы допуска на данной длине кабеля и для данной камеры, и можем использовать нерегулируемый стабилизированный источник питания 12 В, установленный рядом с регистратором.

Для примера приводим погонное сопротивление токоведущих жил различных кабелей питания используемых в видеонаблюдении:

Выводы:

При монтаже систем видеонаблюдения высокой разрешающей способности (от Full HD до 4K) очень важно не только использовать правильный кабель под конкретную задачу и условия, но также соблюдать правила монтажа, для того чтобы сигнал от HDCVI, HD-TVI и AHD видеокамер был доставлен с минимальными потерями а связь с IP камерой была стабильной.

Источник
