Деревянная беседка 3 на 3 метра своими руками
Строитель 6 разряда
Выбор материала
Для изготовления садовых беседок лучше всего подходят материалы из натурального дерева. Благодаря экологически чистому происхождению они не приносят вреда организму человека ни при каких погодных условиях. Удобство в использовании именно такого строительного материала состоит еще и в том, что для работы не потребуются специальные подъемники для перемещения и установки. Все можно сделать самому или имея дополнительные руки.
На современном рынке большой ассортимент товаров из древесины. Сэкономить можно и на сооружении фундамента. Конструкция будет иметь небольшой вес, поэтому достаточно будет простого нетолстого фундамента.
Для начала нужно выбрать подходящий материал
Подготовка
Любые строительные работы начинаются с выбора и подготовки места, где будет расположена постройка. Беседку лучше размещать со внутренней стороны двора. Если поблизости есть лес, сад или водоем, то можно поставить ее так, чтобы наслаждаться природными пейзажами. Учесть стоит и возможное размещение с солнечной или теневой стороны.
Далее следует определиться с проектом беседки 3×3 м. Возможные варианты можно посмотреть на просторах интернета.
Следует обратить внимание на то, что если постройка будет сооружена с ветреной стороны или на открытой местности, тогда лучше ставить полузакрытую беседку с высокими бортиками. В ином случае можно соорудить тент-беседку без стенок, что потребует минимум средств и усилий.
Видео: «Беседка в одиночку за один день»
Из этого видео вы узнаете, как построить беседку.
Проведение работ
Для беседки понадобятся такие материалы и инструменты: хвойный брус, доски разных размеров (согласно выбранному виду постройки), кровельные покрытия, крепежи, рядовые или силикатные кирпичи, цемент, песок, мелкий щебень, пропитки и краски по желанию.
Поскольку такая постройка считается одной из самых простых, никаких специальных приспособлений не понадобится. Вы с легкостью справитесь, имея стандартный набор инструментов.
Фундамент и нижняя обвязка
Основой для беседки будет служить фундамент. Он может быть нескольких видов:
По завершении формирования фундамента можно приступать к нижней обвязке. Ее делают из четырех брусков размером 150×150 мм. В конце каждого из них вырезают пазы, которые заходят друг на друга, и крепятся способом «в полдерева».
После фундамента, следующий шаг – обвязка
Каркас и верхняя обвязка
Поверх несущих балок необходимо установить девять вертикальных столбов, четыре из которых размером 150×150 мм, и разместить их по углам, а также пять столбов по 150×100 мм по периметру – они послужат каркасом для беседки.
Важно на этом этапе определиться и с какой стороны будет находиться вход, где вместо одного столба, нужно установить два.
Для верхней обвязки понадобится брус 150×100 мм. Аналогичным способом, что и нижняя, устанавливаются балки с помощью крепления «в полдерева». Такая конструкция получается довольно жесткой и устойчивой.
Перед тем как уложить пол, важно установить лаги. Для упоминаемого размера беседки достаточно будет 5 шт. 150×50 мм. Закрепить их необходимо вровень с нижней обвязкой. Дальше можно приступать к выстраиванию пола. Это происходит в несколько этапов:
Крыша
Крыша представляет собой стропильную систему из четырех одинаковых треугольников. Обычно ее собирают заранее, а после установки верхней обвязки подымают и закрепляют. Затем обшивают досками, оптимальный размер которых составляет 120×25 мм. По такой основе в дальнейшем можно без проблем положить любой вид завершающего покрытия.
На современном строительном рынке есть много материалов для кровли по разной ценовой политике, внешней текстуре и цвету. Более дешевыми будут профнастил и ондулин, подороже – черепица. В редких случаях используют металлопрофиль.
Обустройство
Чтобы уберечь свою постройку от гниения, необходимо позаботиться о качественной обработке древесины. Для этого используют разнообразные пропитки. Расход в среднем составляет 10 л на всю беседку. Она поможет продлить срок эксплуатации на долгие годы.
Свести стены можно из остатков бруса, соединив их в интересные фигуры. Некоторые обшивают вагонкой с одной стороны. Такой вариант требует минимальных затрат. Есть и другие, например, зашивка стен решеткой, что позволяет спрятаться от солнечных лучей и создать тень. Можно оставить беседку открытой, тогда оригинально будут выглядеть высаженные по периметру кусты, вьющиеся насаждения или виноградники.
Определенным людям нравится наличие оконных рам в беседках, где на больших подоконниках стоят экзотические растения. При таком обустройстве необходимо помнить, что не все вазоны любят солнце или тень, поэтому нужно внимательно изучить особенности каждого. Не стоит и забывать об уходе за ними.
Иногда такого вида постройку обматывают сеткой. Это позволяет затенить ее даже при попадании прямых солнечных лучей. При сильном дожде она отлично справляется с удерживанием капель на поверхности, тем самым уменьшая количество влаги, которая будет попадать внутрь. Неоспоримым преимуществом будет и защита от насекомых, особенно в вечернее время. Однако при установке сетки теряется внешний эстетичный вид беседки. Здесь придется выбирать между комфортом и привлекательностью.
Чтобы сделать беседку на дачном участке своими руками, необязательно быть профессиональным мастером. Однако к этому делу необходимо отнестись со всей серьезностью и ответственностью. Иногда может показаться такое сооружение не под силу, но не стоит падать духом и бояться. Если вы решительно настроены, все получится.
Беседка 3 на 3 своими руками: фото инструкция, чертежи с размерами
Беседки 3 на 3 метра являются, пожалуй, самыми популярными среди дачников. Главные её преимущества — низкая цена за счёт малого количества строительного материала и довольно большая вместимость.
Беседки 3×3 могут вмещать в себя до 10 человек. С комфортом могут разместиться 6 человек при любых условиях, а при наличие круглого стола и лавок уместиться можно сразу десятью персонами.
Далее я хотел бы представить вам процесс строительства подобной беседки от Дмитрия Мальцева. Он поделился своим опытом на видеохостинге Youtube и интернет-сайте ForumHouse. Дмитрий возводит прекрасную и очень надежную конструкцию из качественных и массивных материалов — бруса 150 на 150 мм.
Также будут показаны варианты, которые можно купить в популярных интернет-магазинах Грин Беседка и Оазис-Строй. По качеству они явно уступают постройке Дмитрия, но зато процесса строительства можно избежать. В конце будут показаны некоторые другие идеи для дачных беседок.
Технические характеристики беседки
Перед началом работы важно понимать, что представляет из себя конечный результат и с помощью каких строительных ресурсов он будет достигнут. В первую очередь давайте определимся с технической «начинкой» нашей постройки, затем рассмотрим строительный материал и его цену, а в конце посмотрим на чертеж постройки «сверху».
Строительный материал с ценами
Хозяин беседки поделился очень интересной информацией, связанной с количеством строительного материала и его примерной стоимостью. Она пригодится для прогнозирования бюджета будущей конструкции.
Итого: 38 500 рублей.
Чертежи с размерами
Важно представлять проект не только «в уме», но и полноценно видеть его на бумаге. Чертеж позволяет рассмотреть сооружение со всех сторон, сделав акценты на размеры материала и соединения между ними.

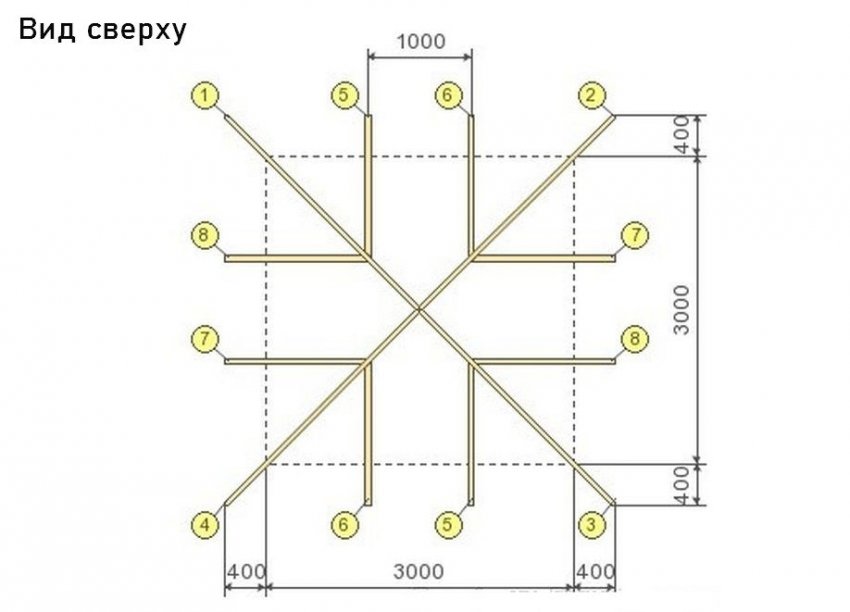

Первая фотография — непосредственно та беседка, которую мы будем в дальнейшем строить. Показан её вид сверху. Второе фото — проект с двухскатной крышей, который также может быть реализован вами в процессе строительства. На нём показаны очень многие размеры, которые в большинстве случаев просто не указываются на стандартном чертеже.
Пошаговое строительство
Далее будет рассмотрено пошаговое возведение беседки, которым руководствовался хозяин данной деревянной постройки (фото снизу). Именно такой конечный результат у нас должен получится, если вы будете следовать всем рекомендациям ниже.
Важно: при наличии опыта и знаний, вы можете вносить собственный коррективы в строительство. Кровлю можно сделать из ондулина, а не мягкой черепицы; фундамент совсем не обязательно должен быть сделан из белого кирпича, а крыша не обязательно должна быть четырёхскатная.
Фундамент
Основание представляет из себя столбчатый фундамент из щебня, песка, плитки (9 штук), кирпичей (54 штуки) и листов рубероида (9 штук). Процесс его формирования выглядит следующим образом:
Основная проблема — выложить фундамент ровно по уровню, так как высота кирпичей фиксированная. Придется подгонять всё основание под них. Там, где высота грунта ниже, кирпичей нужно будет класть больше. Где выше — достаточно 2 слоя.
Нижняя обвязка
На столбы фундамента укладывается нижняя обвязка — четыре бруса 150 на 150 мм. Соединение бруса между собой осуществляется с помощью крепления «в пол дерева» (на конце каждого бруса вырезаются пазы 75 мм, которые в последствии накладываются друг на друга).
Ваш конечный результат должен выглядеть следующим образом:
Каркас и верхняя обвязка
Поверх нижней обвязки необходимо выставить девять горизонтальных столбов, которые в дальнейшем послужат основой для каркаса всей постройки:
Важно не забыть про двери. Заранее определитесь с лицевой стороной беседки, на ней необходимо будет установить 2 столба (для входного проёма), вместо одного.
Верхняя обвязка состоит из бруса 150 на 100 мм. По аналогии с нижней обвязкой, крепление между брусом осуществляется «в пол дерева». Бруса толщиной 150 на 100 вполне хватит для создания мощной и надежной стропильной системы, поверх которой будет укладываться кровля.
Важно: дополнительное крепление осуществляется с помощью металлических длинных уголков и саморезов.
Прежде чем укладывать пол, необходимо упомянуть про лаги. Всего их устанавливается 5 штук из бруса 150 на 50 мм. Крепятся они вровень с нижней обвязкой. Именно на них в дальнейшем укладываются и крепятся доски пола.
Для пола используются доски 150 на 50 мм. Как и все остальные деревянные детали беседки, сначала доски с двух сторон красятся (о краске и пропитке будет отдельный пункт далее), затем сушатся, и только после этого укладываются на пол с щелями 3-4 мм для стока воды.
В местах, где установлены столбы, необходимо будет делать вырезы, чтобы пол шёл «сплошняком».
Крыша
Для крыши используется классическая четырёхскатная стропильная система. Стропила представляют из себя бруски 150 на 50 мм, которые образуют крышу из четырёх треугольников одинакового размера.
Стропильная система собирается заранее. После установки верхней обвязки она просто поднимается на верх и закрепляется.
После фиксации, крыша начинает обшиваться досками 25 на 120 мм.
Это делается для того, чтобы в дальнейшем уложить на обшивку мягкую черепицу.
Если вы планируете использовать другой строительный материал, то обшивка может быть не такой плотной, как показано на фото ниже. Главное, чтобы кровля плотно фиксировалась в дальнейшем к стропильной системе.
Кровля
Закончив с крышей, можно приступать к монтажу кровли. Хозяин выбрал мягкую черепицу, как один из вариантов кровли для беседки. Ваш выбор не ограничивается только лишь черепицей, при желании можно уложить более дешевые листы профнастила или ондулин.
Инструкцию по укладке черепицы Шинглас вы найдете в упаковке. Особых тонкостей здесь нет. Постарайтесь сделать всё надежно и красиво.
Покраска, пропитка
Так как работа идёт с материалом, который подвержен гниению, то необходимо подумать о дополнительном слое, которые защитит древесину от разрушения. Дмитрий использовал очень популярную пропитку Пинотекс (Pinotex Ultra), которой понадобилось около 10 литров. На форумах высказывалось мнение, что для качественного покрытия может уйти до 15 литров.
Всё дерево, которое используется в строительстве, необходимо качественно и надежно обработать перед тем, как крепить его к конструкции беседки. Это позволит увеличить срок эксплуатации вашей постройки на десятки лет.
Остекление
Для того, чтобы осадки и насекомые не попадали внутрь, а отдых в беседке был по-настоящему комфортным, стоит задуматься об остеклении беседки. Такую беседку можно будет использовать как в межсезонье, так и в зимний период.
