Быстрые ссылки на процедуры, описанные на этой странице:
Использование направляющих выравнивания и динамических направляющих
Новое окно настройки Направляющие выравнивания и динамические направляющие ( Окно
Окна настройки Направляющие выравнивания и динамические направляющие) обеспечивает упрощенный просмотр, настройку и изменение направляющих выравнивания и динамических направляющих. Кроме того, окно настройки предоставляет следующие новые функции и усовершенствования:
Дополнительные сведения о направляющих выравнивания и динамических направляющих см. в разделах Использование направляющих выравнивания и Использование динамических направляющих.
Функция интеллектуальной настройки размеров служит для отображения индикаторов при повороте объекта под тем же углом (вверху) или масштабировании до размера ближайшего объекта (внизу).

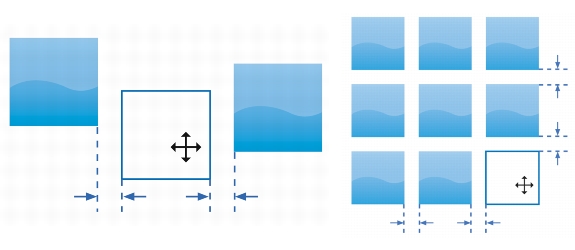

Функция интеллектуальной настройки интервалов служит для отображения индикаторов в том случае, если объект находится на равном расстоянии от двух других объектов (слева), или для него настроен тот же интервал, что и для ближайшего экранного объекта (справа).

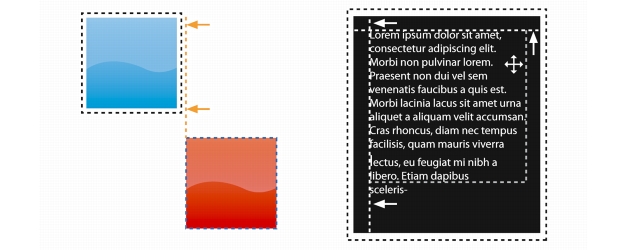

Можно применить смещение (слева) и отступ (справа) для направляющих выравнивания полей.
Как убрать направляющие в кореле
«Направляющие» — это линии, которые можно разместить в любом месте окна рисования. Они обеспечивают более удобное размещение объектов.
Рассмотрим добавление горизонтальных и вертикальных направляющих.
Раскройте меню « Вид » и в группе команд « Настройка » выберете пункт « Настройка направляющих ». Откроется окно «Параметры». В окне слева выберете один из пунктов: по горизонтали или по вертикали.
Можно настроить толщину направляющей в миллиметрах или в других единицах измерения, выбрав соответствующую в ниспадающем меню.
Направляющая отобразится на рабочей области изображения. Она представляет собой линию, изображенную красным пунктиром.
Направляющую вы можете переместить, для этого наведите на нее курсор мыши. Когда мышь примет вид двунаправленной стрелки, зажмите левую кнопку мыши и переместите Направляющую в необходимое место, после чего отпустите левую кнопку мыши.
При работе с направляющими на панели атрибутов отобразится ряд параметров, при настройке которых мы сможем изменять положение направляющей.
Например, создадим направляющую, которая будет располагаться по диагонали.
Для этого, в поле « Угол поворота » панели атрибутов введите значение триста градусов. Направляющая отразится по диагонали.
Также, создать направляющую, расположенную по диагонали, можно путем поворота направляющей мышкой. Для этого щелкните по Направляющей левой кнопкой мыши. По бокам Направляющей появились двунаправленные стрелки, которые мы можем использовать для ее поворота. Наведите курсор на одну из этих стрелок, нажмите левую кнопку мыши и измените положение Направляющей так, чтобы она располагалась по диагонали изображения.
Таким образом, вы можете использовать направляющие для точного расположения объектов на странице документа. А, используя панель атрибутов и другие параметры, изменить положение направляющих с точностью до миллиметра.
Как убрать направляющие в кореле
Быстрые ссылки на процедуры, описанные на этой странице:
Использование динамических направляющих
Можно отобразить динамические направляющие для более точного перемещения, выравнивания и рисования объектов относительно других объектов. Динамические направляющие – это временные направляющие, которые можно продолжить от следующих точек привязки в объектах: центр, узел, квадрант и базовая линия текста. Для получения дополнительных сведений о точках привязки и режимах привязки см. раздел Привязка объектов.
При перетаскивании объекта вдоль динамической направляющей можно просмотреть расстояние от объекта до точки привязки, на основе которой создана динамическая направляющая, помогающая при точном расположении объекта. Можно использовать динамические направляющие для расположения объектов относительно других объектов во время их рисования. Кроме того, можно отобразить пересекающиеся динамические направляющие, а затем расположить объект в точке пересечения.
Динамическая направляющая выходит из узла на объекте слева. В совете экрана рядом с узлом отображается угол динамической направляющей (0)и расстояние между узлом и указателем (1,5 дюйма). Объект справа перетащен вдоль динамической направляющей и расположен точно на расстоянии 1,5 дюйма (3,8 см) от узла, через который была проведена динамическая направляющая.
Динамические направляющие содержат невидимые деления, по которым двигается указатель. Благодаря делениям можно с точностью перемещать объекты вдоль динамической направляющей. Можно настроить интервалы между делениями по своему усмотрению, а также отключить привязку к делениям. Можно задать и другие параметры для динамических направляющих. Например, можно задать отображение динамических направляющих под одним или под несколькими заранее заданными углами или под углами, заданными пользователем. Можно предварительно просмотреть параметры угла. Если динамическая направляющая, проходящая под определенным углом, больше не требуется, можно удалить параметры этого угла. Кроме того, можно отобразить динамические направляющие, которые являются продолжением сегментов линии.
Данная динамическая направляющая является продолжением сегмента линии.
Можно в любое время отключить динамические направляющие.
Направляющие
Координатная сетка удобна для равномерного размещения объектов, но для решения многих задач не требуется такого числа линий, притягивающих к себе объекты. Более того, из-за координатной сетки могут возникать неожиданные затруднения.
Направляющая линия обладает всеми свойствами отдельной линии координатной сетки, но размещается на странице индивидуально и в любом месте. Активность направляющих определяется включением или выключением режима Snap To Guides (Привязать к направляющим), выполняемом с помощью одноименной команды меню View (Вид) или кнопки панели атрибутов.
Чтобы создать направляющую, достаточно перетащить внутрь окна документа произвольную точку любой из координатных линеек. После освобождения кнопки мыши в конце перетаскивания на экране появится цветная направляющая линия. Горизонтальные направляющие перетаскиваются с горизонтальной линейки, а вертикальные — с вертикальной. Вновь созданная направляющая остается выделенной. В отличие от объектов вокруг выделенной направляющей не строится рамка выделения — наличие выделения определяется по присутствию в рабочем пространстве панели атрибутов направляющих, представленной на рис. 9.4. Кроме того, выделенные направляющие меняют свой цвет на красный.
Направляющие линии размещаются на отдельном слое Guides (Направляющие) и, в отличие от координатной сетки, по умолчанию отображаются на экране. Кроме того, с направляющей можно выполнять некоторые операции редактирования и форматирования. В частности, направляющую можно выделить инструментом Pick (Выбор), перетащить и повернуть. Можно даже назначить цвет выделенной направляющей, щелкнув правой кнопкой мыши на образце экранной палитры.
Чтобы выделить сразу все направляющие, можно воспользоваться командой Edit > Select All > Guidelines (Правка > Выделить все > Направляющие).
Рис. 9.4. Панель атрибутов направляющих
На панели атрибутов направляющих имеются следующие элементы управления.
— Пара полей в левой части панели содержат координаты точки, через которую проходит направляющая. Если направляющая горизонтальна или вертикальна, один из счетчиков недоступен.
— Следующее поле содержит угол наклона направляющей к горизонтали в градусах.
— Далее располагается пара полей с координатами центра поворота направляющей. Если щелкнуть мышью на выделенной направляющей, на ней появится маркер центра поворота в виде круга с точкой посредине. Если этот маркер перетащить, то последующие повороты направляющей при изменении ее наклона будут осуществляться вокруг заданного таким образом центра поворота.
— Кнопка блокировки позволяет запретить последующее выделение выделенных направляющих и, таким образом, делает невозможным ихредактирование. Чтобы отменить блокировку, следует щелкнуть на блокированной направляющей правой кнопкой мыши и выбрать в контекстном меню команду Unlock Object (Разблокировать объект).
— Кнопка привязки к направляющим позволяет включить или выключить режим привязки к направляющим (см. выше).
— Кнопка типовых направляющих раскрывает на экране диалоговое окно, позволяющее добавить на страницу один или несколько типовых наборов направляющих (например, отделяющих поля шириной 1 см со всех сторон страницы или ограничивающих область страницы, воспроизводимую при печати на выбранном принтере).
— Кнопка настройки направляющих раскрывает на экране диалоговое окно, на трех вкладках которого представлены все управляющие параметры каждой из заданных к этому моменту направляющих. С помощью расположенных на этих вкладках элементов управления можно выполнить точную настройку направляющих.
Чтобы переместить ранее построенную направляющую, достаточно перетащить ее на новое место мышью или выделить щелчком мыши и откорректировать координаты опорной точки на панели атрибутов.
Чтобы превратить направляющую в наклонную, достаточно выделить ее и щелкнуть на ней еще раз. Перетаскивая появившиеся на экране стрелки и маркер центра поворота, можно придать направляющей желаемый наклон (рис. 9.5), который впоследствии можно уточнить при помощи панели атрибутов.
Рис. 9.5. Наклон направляющей мышью Для удаления направляющей достаточно выделить ее и нажать клавишу Del.
В качестве направляющих могут использоваться ранее созданные объекты. Чтобы они «притягивали» к себе перемещаемые объекты, следует включить режим Snap to Objects (Привязать к объектам) одноименной командой меню View (Вид). Поведение объектов в качестве направляющих мало отличается от поведения настоящих направляющих и линий координатной сетки — этим свойством они стали обладать только в версии 12 программы. Ранее «притягивающими свойствами» объектов обладали только точки присоединения примитивов (о точках присоединения см. урок 3) и узлы линий. Контурные линии объектов такими свойствами не обладали. Теперь это достаточно нелогичное положение исправлено.
Параметры режима привязки к объектам можно настраивать с помощью диалогового окна (рис. 9.6), раскрыть которое можно командой View > Snap To Objects Setup (Вид > Настройка привязки к объектам).
Рис. 9.6. Диалоговое окно настройки режима привязки к объектам
Ниже перечислены флажки, представленные в области Modes (Режимы).
— Node (Узел) — привязка к любому из узлов объекта.
— Intersection (Пересечение) — привязка к любой из точек пересечения контуров объектов.
— Midpoint (Середина) — привязка к середине сегмента контура объекта.
— Quadrant (Квадрант) — привязка к точкам контура объекта (окружности, эллипса, сектора или дуги), имеющим относительно его центра угловые координаты 0°, 90°, 130° и 270°.
— Tangent (Касательная) — привязка к точке касания (точке на контуре объекта, в которой привязываемый объект будет касаться контура, но не пересекать его).
— Perpendicular (Перпендикуляр) — привязка к нормали (точке на контуре объекта, в которой линия контура привязываемого объекта будет перпендикулярна линии контура объекта, к которому выполняется привязка).
— Edge (Кромка) — привязка к произвольной точке контура объекта.
— Center (Центр) — привязка к среднему маркеру рамки выделения объекта (середине объекта)
— Text Baseline (Базовая линия текста) — привязка к произвольной точке базовой линии текста (см. урок 16).
С помощью флажков можно задать любое сочетание режимов привязки к объектам. В раскрывающемся списке можно выбрать величину, на которую достаточно приблизить перемещаемый объект к точке привязки, чтобы произошло притягивание к этой точке.
Если объект планируется использовать только в качестве направляющей, удобнее невключать режим привязки к объектам (поскольку он действует на все объекты рисунка), а поместить объект на слой Guides (Направляющие). Приемы работы со слоями описываются в последующих разделах этого урока.
В CorelDRAW версии 12 предусмотрен совершенно новый режим динамических направляющих, не поддерживающийся в предыдущих версиях. Он включается командой View > Dynamic Guides (Вид > Динамические направляющие). Когда этот режим включен, то по мере перетаскивания привязываемого объекта на экране появляются и пропадают направляющие, проходящие через возможные точки его привязки к другим объектам. Эти направляющие обладают всеми свойствами обычных направляющих, но по окончании операции перетаскивания они пропадают с экрана. Настройка режима отображения динамических направляющих выполняется с помощью диалогового окна, раскрывающегося командой View > Dynamic Guides Setup (Вид > Настройка динамических направляющих). Это окно представлено на рис. 9.7.
Рис. 9.7. Диалоговое окно настройки параметров динамических направляющих
С помощью элементов управления, расположенных в этом окне, можно выбрать те динамические направляющие, которые должны отображаться. В примере, представленном на рисунке, кроме направляющих, проведенных с интервалом 45° (они отображаются по умолчанию), заказано отображение еще одной направляющей, проведенной под углом 30°. Динамические направляющие позволяют разгрузить изображение, отказавшись от вывода статических направляющих. Однако нужно иметь в виду, что при сильно загруженном объектами изображении разобраться, какому именно узлу соответствует отображаемая в тот или иной момент динамическая направляющая, может оказаться непросто.
Сетка, линейки и направляющие в Corel PHOTO-PAINT
В отличие от CorelDRAW, где линейки отображаются по умолчанию и это вполне понятно, в PHOTO-PAINT они отключены. Однако во время работы может возникнуть необходимость иметь какой-нибудь ориентир, например, при создании фигур одинаковых размеров или расположенных на одной линии. Для этих целей в PHOTO-PAINT, как и в CorelDRAW служат линейки, сетка и направляющие. Если вы уже работали в CorelDRAW, то использование и настройка этих элементов не вызовет вопросов и затруднений, т. к. они практически одинаковы в обеих приложениях, и вы можете пропустить изучение этого раздела. Если же вы никогда не занимались настройкой этих элементов или мало знакомы и с CorelDRAW и с PHOTO-PAINT, тогда эта информация для вас будет полезной.
Отображение и скрытие сетки или линеек на экране выполняется весьма просто. Просто выберите в меню View (Вид) одну из команд (или все) Rulers (Линейки), Grid (Сетка) или Guidelines (Направляющие). При выборе любой из этих команд, в меню View (Вид) появится флажок напротив выбранной команды. Чтобы отключить линейки, сетку или направляющие, нужно выполнить команду еще раз, при этом флажок в меню будет сброшен. В отличие от CorelDRAW, в PHOTO-PAINT вы не можете увидеть в Строке состояния координаты указателя мыши или размер рисуемой вами линии или например, прямоугольника. Ориентиром в этом случае являются маленькие серые пунктирные черточки на линейках, соответствующие текущему положению мыши и перемещающиеся по линейкам вслед за указателем. По умолчанию начало координат расположено в верхнем левом углу листа, в отличие от CorelDRAW, где начало координат приходится на нижний левый угол.
Однако, вы можете установить начало координат по своему усмотрению в любом месте окна изображения. Для этого достаточно мышей перетащить кнопку находящуюся на пересечении линеек (рис. 1 справа) в новое место. Во время перетаскивания точки пересечения линеек появится две пунктирные линии, пересечение которых соответствует началу координат (рис. 1 слева). Кроме этого, вы можете не только задать новое начало координат, но и переместить линейки на новое место, для удобства работы с ними (рис. 2). Для этого перед началом и во время перетаскивания точки пересечения линеек, нажмите и удерживайте нажатой клавишу Shift. Во время перетаскивания появятся двойные пунктирные линии соответствующие контурам линеек, что делает наглядным и контролируемым размещение линеек в нужном месте. Этот процесс напоминает чем-то перемещение линеек на кульмане или чертежной доске. Кроме этих предварительных настроек, PHOTO-PAINT предоставляет вам доступ к дополнительным настройкам линеек. Открыть диалоговое окно для настройки линеек можно несколькими способами: щелкнуть правой кнопкой мыши на линейке и в меню выбрать команду Ruler Setup (Настройка линейки); сделать двойной щелчок на линейке или с помощью команды Tools > Options (Инструменты > Параметры). В первых двух случаях, диалоговое окно Options (Параметры) сразу откроется на странице Ruler (Линейка). При открытии этого диалогового окна через меню Tools (Инструменты), нужно сначала в левой части окна перейти к разделу Document (Документ), а потом щелкнуть на значке в виде знака «+». И потом щелкнуть на странице Ruler (Линейка).
Страница Ruler (Линейка) диалогового окна Options (Параметры) показана на рис. 3. В области Units (Единицы измерения), вы можете задать единицы измерения, разные для каждой из линеек или одинаковые для обеих. Раскрывающиеся списки Horizontal (По горизонтали) и Vertical (По вертикали) позволяют задать единицы измерения для горизонтальной и вертикальной линеек соответственно. Флажок Same units for Horizontal and Vertical rulers (Одинаковые единицы для обеих линеек) отвечает за то, будут ли для обеих линеек применяться одни и те же единицы измерения. При установленном флажке, раскрывающийся список Vertical (По вертикали) становится недоступным.
В области Origin (Начало координат) вы можете определить расположение нового начала координат, установив необходимые значения в счетчиках Horizontal (По горизонтали) и Vertical (По вертикали). Справа от этой области расположен счетчик Tick divisions (Деления через), в котором вы можете указать, сколько делений линейки будет между цифрами на ней. По умолчанию установлено значение 10, что соответствует 10 делениям на линейке между цифрами. Изменение масштаба не оказывает влияния на количество делений. Например, если вы увеличите масштаб и на линейке соседними числами будут 10 и 20 мм, то между ними будет 10 делений, уменьшив масштаб в два раза, соседними числами станут 20 и 40 мм, но количество делений останется прежним – 10. Изменится при этом только цена деления. Флажок Show fractions (Дробная часть) позволяет показывать на линейках не только целые значения, но и дробные, например, 10 ½ мм. Дробная часть появляется на линейке только при большом увеличении. Отображение дробной части зависит также от единиц измерения. Например, при выборе в качестве единиц измерения сантиметров, дробная часть появится при меньшем увеличении, чем при выборе за единицу измерения миллиметров.
В нижней части страницы Ruler (Линейка) расположен флажок Show Rulers (Показывать линейки), название которого говорит само за себя. При установленном флажке, линейки отображаются, при сброшенном – нет. Кнопка Calibrate Rulers (Калибровка линеек) открывает диалоговое окно с линейками на весь экран. Врядли вам придется когда-нибудь их калибровать. Калибровка выполняется для соответствия размеров линейки на экране, размерам реальной линейки. Это делается, если вы хотите, чтобы 1 мм экранной линейки и самого экрана был равен 1 мм обычной линейки.
Кроме линейки, для удобства выравнивания и позиционирования объектов в PHOTO-PAINT предусмотрена сетка. Сетка – это пересекающиеся непечатаемые линии. Для отображения сетки в окне изображения, выполните команду View (Вид) > Grid (Сетка). В отличие от линейки, доступ к настройкам сетки можно получить только через меню Tools > Options (Инструменты > Параметры). В левой части диалогового окна Options (Параметры) перейдите к разделу (Доку-мент), а потом щелкните на значке в виде знака «+». А потом щелкните на странице Grid (Сетка). На странице Grid (Сетка) (рис. 4) имеется две области: Custom grid (Настраиваемая сетка) и Pixel grid (Сетка пикселей). В области Custom grid (Настраиваемая сетка), в раскрывающихся списках можно выбрать варианты для настройки интервала между линиями сетки – расстояние между линиями сетки, либо количество линий сетки на единицу измерения, а с помощью счетчиков Horizontal (По горизонтали) и Vertical (По вертикали) задать значение для выбранного вами варианта.
Установка флажка Show grid (Показывать сетку) выводит сетку на экран, что аналогично команде View (Вид) > Grid (Сетка), сброс флажка отключает отображение сетки. Флажок Snap to grid (Привязывать к сетке), включает режим привязки к узлам сетки. Включить и отключить привязку к сетке можно также с помощью команды View > Snap To > Grid (Вид > Привязывать к > Сетке).
В области Pixel grid (Сетка пикселей) вы можете включить или отключить отображение пиксельной сетки с помощью флажка Show pixel grid at 800% and higher zoom (Показывать сетку пикселей с масштабом 800% и выше). В пиксельной сетке, каждая клетка соответствует одному пикселю. С помощью ползунка Opacity (Непрозрачность) можно задать степень прозрачности линий сетки. Чем выше значение, тем более отчетливо видна сетка. В этой же области вы можете выбрать цвет линий сетки в раскрывающемся списке Color (Цвет).
Кроме страницы Grid (Сетка), настройки сетки имеются на странице Display (Монитор) диалогового окна Options (Параметры). В раскрывающемся списке Color (Цвет) выберите цвет, а с помощью кнопок Grid Style (Стиль сетки) выберите тип сетки: сплошную, пунктирную или в виде точек.
В PHOTO-PAINT, так же как и в CorelDRAW предусмотрена возможность использования направляющих. Направляющие – это вспомогательные непечатаемые линии. Однако в отличие от CorelDRAW, в PHOTO-PAINT нет наклонных направляющих и нет возможности повернуть направляющую на какой-либо угол. Для отображения направляющих выполните команду View > Guidelines (Вид > Направляющие), а для включения привязки – View > Snap To > Guidelines (Вид > Привязывать к > Направляющие). Создать направляющие можно двумя способами. Первый, с помощью линеек (линейки, естественно, должный быть видны), а второй с помощью диалогового окна Options (Параметры). Чтобы установить направляющую в нужном месте, включите отображение линеек и перетащите вертикальную или горизонтальную линейку, удерживая нажатой левую кнопку мыши, внутрь окна изображения. Во время перетаскивания мыши появится линия. В нужном месте отпустите кнопку мыши и направляющая будет установлена в этом месте. Направляющую можно переместить в другое место с помощью мыши. По умолчанию, активная направляющая отображается красной пунктирной линией, а неактивная синей. Когда направляющая активна, ее можно удалить, нажав клавишу Delete.
Для установки и настройки направляющих с помощью диалогового окна, выполните команду Tools > Options (Инструменты > Параметры). В диалоговом окне Options (Параметры), в разделе Document (Документ) находится подраздел Guidelines (Направляющие). Здесь находится две страницы Horizontal (По горизонтали) (рис. 5) и Vertical (По вертикали).
Обе страницы имеют идентичные элементы управления, поэтому мы рассмотрим только страницу Horizontal (По горизонтали). Верхнее поле служит для задания положения направляющих. Ниже находится список уже существующих направляющих. Раскрывающийся список служит для выбора единиц измерения координаты направляющей. В правой части находится ряд кнопок для управления направляющими. Кнопка Add (Добавить) служит для добавления новой направляющей. Чтобы ее добавить, нужно сначала в поле задать координату новой направляющей, только тогда кнопка Add (Добавить) становится активной. Для перемещения направляющей на новое место, нужно выделить направляющую в списке, а в поле вверху, изменить координату и нажать кнопку Move (Переместить). Для удаления направляющей, выделите ее в списке и нажмите кнопку Delete (Удалить). Кнопка Clear (Очистить) удаляет все направляющие. Флажки Show Guidelines (Показывать направляющие) и Snap To Guidelines (Привязывать к направляющим) служат для отображения направляющих и привязки к ним соответственно. На странице Vertical (По вертикали) эти флажки отсутствуют. После завершения настроек, чтобы изменения вступили в силу, нажмите ОК.
