Как убрать лист в компасе

Как в Компасе удалить лист?

Как в Компас 3D удалить второй вставленный лист?

Создание и удаление листов в программе Компас 3D осуществляется благодаря Менеджеру документа.

Есть 2 способа вызова Менеджера документа.

В открывшемся окне можно выбрать необходимое действие: удалить или создать лист.

В документе, с которым Вы работаете, есть возможность как создавать новые листы ( в случае необходимости ), так и удалить их ( если они не нужны ).

В Компас 3D ненужные листы убираются через «Менеджер документа», в который можно попасть несколькими способами:

Выделяете ненужный в документе лист, затем Удалить и ОК.

Если вдруг возникла необходимость удалить лишние листы из документа, с которым работаете, проще всего поступить так:

-Выбрать иконку «Сервис», кликнув на неё.

-открыть там «Менеджер документа.

-найти лист,который хочется удалить,и выделить его левой мышкой.

-кликнуть по иконке «Удалить».

Чтобы удалить ненужный лист в Компасе 3D, для этого нужно вызвать «Менеджер документа» (находится в разделе «Сервис»), выделить левой кнопкой мыши лист, который подлежит удалению, нажимаете на кнопку «удалить». Нажимаете кнопку «ОК», менеджер документа закрывается и лист удаляется.

Здесь можно посмотреть видео как управлять листами в Компасе, в том числе как удалять листы.

Источник

Работа с листами в Компас-3D

При создании таких типов документов, как: чертеж, спецификация и текстовый документ в Компас-3D, в отличие от фрагмента или детали, существуют элементы оформления в виде рамки, оформленной по ГОСТ, с заполненными ячейками таблицы.

Видеокурс по этой теме

Видеокурс «Основы конструирования в КОМПАС-3D v19»

Видеокурс направлен на освоение основ конструирования в САПР КОМПАС-3D. Обучение проводится на примере создания моделей узлов и сборки из них промышленного прибора, разбор особенностей моделирования и визуализации результатов в…

По умолчанию создается лист формата А4 и оформленный как конструкторский чертеж по ГОСТ 2.104-2006, но часто требуется изменить размер, положение или оформление чертежа.

Для редактирования текста в рамке штампа можно дважды кликнуть на нем левой кнопкой мыши или выбрать меню Оформление – Основная надпись – Заполнить. После чего можно выбирать нужную ячейку и заполнять ее.

Редактирование основного штампа чертежа

Если чертеж делается на основании модели, но по какой-то причине не выводятся основные параметры создаваемой детали: масса, наименование, обозначение, то в параметрах существует раздел Свойства чертежа, в котором можно настроить параметры отображения данных с модели.

Меню свойств чертежа

Для очистки всех заполненных вручную полей существует кнопка Очистить в меню Оформление – Основная надпись.

Заполнить и очистить основную надпись чертежа

Для изменения формата листа, в дереве чертежа существует отдельный раздел для изменения листов.

Раздел дерева чертежа с форматами листов

Такие параметры как формат листа (А4, А3 и тд.), кратность, ориентация (горизонтальная и вертикальная) и стиль оформления, можно изменять непосредственно в дереве чертежа, либо в настройка – параметры – текущий чертеж – параметрыпервого листа/новых листов – формат. Здесь также можно создать лист с пользовательскими размерами.

Настройка формата листа

Для изменения оформления листа, в разделе Оформление, можно выбрать подходящий из списка, который составлен по ГОСТ 2.104-2006, нажав на кнопку выбора в строке Название.

Стили оформления листов

Если требуется оформление не по этому госту, то в строке Библиотека, можно выбрать другой файл библиотеки, содержащий форматы оформления по другим нормативным документам.

Выбор библиотеки оформления

Редактировать основную надпись на чертеже можно в меню Настройка – Основные надписи. В этой же библиотеке стилей можно изменить оформление спецификации и текстовых документов.

Редактирование библиотеки стилей оформления

После этого в появившемся окне выберем вариант оформления, который хотим исправить и нажмем Создать, для создания нового оформления, на основе старого, либо Редактировать, для редактирования выбранного варианта.

Список существующих видов основных надписей.

В этом окне можно задать имя нового стиля, а также заполнить основные надписи. Очень удобно использовать заполненные таблицы для разных проектов, в которых можно заполнить сразу все фамилии, например, а не заполнять их на каждом листе заново. Для этого нужно нажать на кнопку Редактировать и заполнить ячейки. Кроме редактирования, также можно изменить расположение таблицы на листе.

Окно редактирования основной надписи

В открывшемся окне, кроме надписей, можно редактировать размер и расположение ячеек. Для этого в верхней части окна есть инструменты для настройки ячеек – добавление, удаление, объединение и др. Для выхода из окна редактирования основной надписи нужно нажать кнопку Завершить редактирование таблицы

Окно редактирования ячеек основной надписи

После этого новую основную надпись можно использовать для оформления чертежей.

Редактирование основной надписи в спецификации и текстовом файле происходит точно также, как и в чертеже. Но во время работы с ними, рамка не отображается.

Отображение спецификации по умолчанию

Для отображения рамки в верхней части окна есть кнопка отображать оформление. После включения отображения, появляется возможность посмотреть лист, как он будет выглядеть при печати и заполнить ячейки основной надписи, но отсутствует возможность заполнять и редактировать строки спецификации.

Спецификация с отображением оформления

Изменение оформления в текстовом документе производится аналогично, как в чертеже, а включение отображения оформления также как в спецификации.
В этом уроке мы научились редактировать оформление, формат а также ориентацию листа. Рассмотрели еще одну возможность для упрощения и ускорения производственного процесса при работе в Компас-3D, автоматизируя заполнение основной надписи в чертежах.

Источник

УПРАВЛЕНИЕ ЧЕРТЕЖОМ. МЕНЕДЖЕР ДОКУМЕНТА

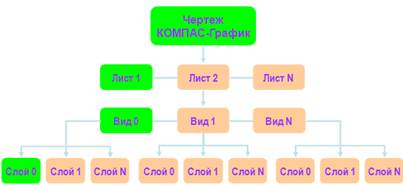

Чертёж КОМПАС – График можно состоять из произвольного количества листов. На листах можно создать произвольное количество видов. В каждом виде можно создать произвольное количество слоёв. При создании нового чертежа система автоматически создаёт в нём один лист, на этом листе создаётся один вид, а в виде – единственный слой (зелёный цвет). Это то, что вы сейчас видите на экране. В чертёж можно добавить новые листы, виды и слои, усложняя структуру документа.

Изменение параметров листа.Для управления листами, видами и слоями в системе предусмотрен специальный элемент интерфейса – Менеджер документа.

· Нажмите кнопку Менеджер документа на панели Стандартная – на экране появится окно Менеджера документа.

· Убедитесь, что в Дереве листов, видов и слоёв (левая часть окна Менеджера документа) текущей является «ветвь» Листы.

· Щёлкните мышью на строке параметров листа в правой части окна Менеджера документа.

· Раскройте список форматов и укажите А3.

· Щелкните на пиктограмме Ориентациядля выбора горизонтальной ориентации листа.

· Нажмите кнопку ОК. после этого лист чертежа изменит формат и ориентацию.

· Нажмите кнопку Показать всё на панели Вид.

4. КАК ДОБАВИТЬ НОВЫЕ ЛИСТЫ:

· Вновь нажмите кнопку Менеджер документа на панели Стандартная – на экране появится окно Менеджера документа.

· Для добавления нового листа нажмите кнопку Создать лист на Панели инструментов окна Менеджера документа.

· Задайте для нового листа формата А3 и вертикальнуюориентацию.

· Нажмите кнопку ОК.

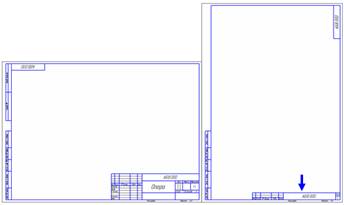

Обратите внимание, что для второго листа система автоматически установила новое оформление: Чертёж конструкторский. Последующие листы. Содержимое ячеек ОбозначениеиНаименованиебыло автоматически передано в ячейки штампа второго листа. Листы пронумерованы и подсчитано их общее количество.

· Самостоятельно создайте в чертеже третий лист с параметрами по умолчанию: формат А4, вертикальной ориентации.

5. КАК УДАЛИТЬ ЛИСТЫ:

· Вызовите Менеджер документа .

· В списке листов щелчком мыши выделите строку того листа, который нужно удалить, например второго.

· Нажмите кнопку Удалить на Панели инструментов окна Менеджера документа – строка будет удалена из списка.

· Нажмите кнопку ОК.

В окне документа из чертежа будет удалён второй лист.

Изменение формата и ориентации листа, добавление или удаление листов не оказывает никакого влияния на содержимое чертежа, то есть на уже имеющееся в нём изображение: виды, сечения, разрезы и т.д. В процессе работы на документом можно выполнять эти операции многократно. Возможно, придётся заново скомпоновать чертёж: переместить виды на листах для их равномерного заполнения.

6. КАК ИЗМЕНИТЬ СТИЛЬ ОФОРМЛЕНИЯ ЛИСТА.Система автоматически настраивает стиль оформления первого и последующих листов чертежа, располагая в них нужный тип основной надписи.

При необходимости можно выбрать стиль оформления любого листа вручную. Предположим, по каким-то причинам на втором листе чертежа тоже нужен большой штамп.

· Вызовите Менеджер документа .

· Щёлкните мышью в строке параметров второго листа – строка станет активной и будет выделена цветом.

· Щёлкните мышью в графе Оформление.

· В появившемся на экране окне отсортируйте список стилей оформления щелчком на кнопке Номер. Сортировка может выполняться в порядке возрастания и убывания номеров.

· Укажите стиль с номером 1 – Чертеж конструкторский. Первый лист. ГОСТ 2.104-2006.

· Нажмите ОК.

· В окне Менеджера документа нажмите ОК – на чертеже система изменит стиль оформления второго листа чертежа.

Стиль оформления листа документа полностью определяет его вид и свойства. Например, создав новый чертёж с параметрами по умолчанию и применив к нему стиль с номером 47, вы получите совершенно другой документ – Извещение об изменении. Первый лист ГОСТ 2.503-90 Ф1. В КОМПАС-3D предусмотрено большое количество стандартных стилей документов, которые хранятся в специальных библиотеках стилей. Кроме того можно создавать свои собственные стили.

7. ПРОЧИЕ НАСТРОЙКИ ЧЕРТЕЖА.Кроме самых важных параметров чертежа – количество листов, их формат, ориентация и оформление, чертёж обладает многими другими настройками. Доступ к ним осуществляется через меню Сервис. Ниже рассматриваются основные из них.

· Выполните команду Сервис – Параметры.

· На экране будет открыто диалоговое окно Параметры. Текущей вкладкой в окне будет Текущий чертёж.

· В Древе параметров чертежа откройте «ветви» Размеры – Параметры.

В насыщенных чертежах с большим количеством размеров можно уменьшить геометрические параметры: выход выносной линии за размерную, длину и угол стрелки, расстояние от выносной линии до текста и т.п. Изменения влияют сразу на все размеры на чертеже. Настройка параметров отдельных размеров не предусмотрена.

· Откройте «ветвь» Точности.

Здесь можно настроить точности размерных надписей линейных и угловых размеров. Например, на чертеже много линейных размеров, размерные надписи которых, по каким-то причинам (неточное черчение, импорт чертежей из других систем, сканированные и затем векторизованные чертежи) имеют дробное значение. Установив для параметра Число знаков после запятой значение 0, можно округлить все размеры на чертеже до ближайшего целого значения.

На «ветви» Шероховатость можно принять изменение №3 к ГОСТ 2.309-73илиотказаться от него. Например, чтобы отредактировать чертёж, обозначая шероховатости в котором соответствуют предыдущей редакции ГОСТ 2.309-73, необходимо открыть этот чертёж, изменить настройку обозначений шероховатости и сохранить.

На «ветви» Автосортировка можно включить и выключать режимы автоматической сортировки буквенных обозначений, которые используют некоторые обозначения на чертеже: стрелки взгляда, выносные элементы и т.д. Если режим активен, то в первую очередь буквы получают те обозначения, которые имеют более высокий приоритет в списке.

На «ветви» Перекрывающиеся объектыможно включать и выключать режим автоматического прерывания штриховок и линий при пересечении их с различными обозначениями на чертеже.

· Откройте «ветвь» Параметры документа. Она представляет особый интерес.

· На «ветви» Вид включите опцию Создать ссылку на масштаб вида в основной надписи.

Это позволит автоматизировать заполнение ячейки Масштаб основной надписи чертежа – система будет автоматически вставлять в эту ячейку ссылку на масштаб первого созданного пользователем вида.

· Укажите «ветвь» Нумерация листов.

По умолчанию нумерация листов чертежа и определение их количества выполняется автоматически. Попытки заполнить графы основной надписи Номер листа и Количество листоввручную будут блокированы. Если отключить опцию Автоматическая нумерация листов, можно ввести произвольный номер для каждого листа и произвольное значение общего количества листов.

· Укажите «ветвь» Разбиение на зоны.

Опция Разбиение на зоны включает разбиение листов на зоны и позволяет настроить параметры разбиения.

· Закройте диалог Параметрыщелчком на кнопке ОК.

· Нажмите кнопку Сохранить на панели Стандартная.

· Закройте чертёж щелчком на кнопке Закрыть в правом верхнем углу окна.

КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАНИЯ:

1. Что можно осуществить через команды Сервис – Параметры?

2. Как настроить масштаб основной надписи графических документов?

3. Какой формат установлен по умолчанию при создании чертежа?

4. Какие команды задают заполнение основной надписи чертежа?

5. Какое количество листов, видов и слоёв можно задать при создании нового чертежа?

6. Как можно изменить параметры листа?

7. Какие команды необходимо использовать при добавлении (удалении) листа?

8. Какую команду необходимо вызвать при изменении стиля оформления листа?

9. Где можно настроить точность, шероховатость, автосортировку?

10. Где можно нумеровать листы и как?

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Как в «Компасе» убрать рамку чертежа?

Выпуская чертежи для разных целей, часто приходится менять и их оформление. Либо с рамкой, либо без.

Совершаем следующий порядок действий:

Для этого необходимо поменять параметры первого листа чертежа.

Напротив графы Название есть кнопка с тремя точками, нажимаем на нее. В окне Выберите оформления выбираем оформление номер 15 «Без оформления». Далее ОК 2 раза.

Если вам мешает внешняя рамка при работе в программе Компас, нужно зайти выбрать «Параметры»,а далее идем в пункт под названием «Оформление».

Выбрав параметр оформление нам откроется название документа.

Жмём на значок «. » и в списке в открывшемся окне нажимаем «без оформления».

Теперь изменения необходимо сохранить, жмём ок.

В данном вопросе речь идет о программе «Компас», а именно спрашивается, как можно убрать рамку.

Чтобы сделать такую операцию необходимо будет сначала зайти в «параметры», после этого открыть пункт «оформление». После открытие названия документа, нажимаем на «. » и тут нужно будет нажать на «без оформления».

После этого задача будет выполнена.

Следует идти в такой последовательности команд:

сначала щелкаем на свободном месте правой кнопкой мыши, появится окошко с различными вкладками, нужно выбрать вкладку «Параметры».

В параметрах ищем «параметры первого листа», они находятся во вкладке «текущий чертеж», далее выбираем «оформление».

Теперь нужно поменять оформление чертежа, чтобы он был без рамки, для этого нажимаем на «. » и далее выбираем «Без оформления».

Конечно лучше, если будет указано, какая именно версия «Компоса» стоит. Но, в принципе, алгоритм примерно одинаковый.

Дадее сохраняете изменения, все, рамка чертежа в компасе убрана.

Чтобы убрать рамку в программе «Компас» нужно проделать следующие шаги:

Дальше ищем пункт «Оформление» и выбираем его, далее ищем название документа.

Теперь осталось выбрать значок «. » и в списке находим «без оформления».

Осталось лишь сохранить наши изменения и рамки теперь не будет.

при работе с программой «Компас» такой вопрос возникает у многих пользователей. Эта программа создана для чертежа трехмерных моделей объектов.

На мой взгляд, сделать это не сложно.

На свободном месте (на пустом) щёлкам правой кнопкой мыши.

Выпадает окошко, выбираем пункт «параметры».

Далее «оформление» в это пункте ставим троеточие (три точки в горизонте), далее «без оформления».

Всё, по моему это самый быстрый путь, но есть и другие.
