Как точат коленвалы на станках
Точим коленвал в домашних условиях
Итак. В связи с экономическим кризисом было принято решение точить коленвал и изготавливать вкладыши в домашних условиях и своими руками.
Для работы нам понадобится:
1)Коленвал
2)Прямошлифовальная машина Dremel (для вырезания вкладышей)
3)Аллюминиевый уголок (из него мы будем делать вкладыши)
4)Наждачка (для снятия первого слоя материала)

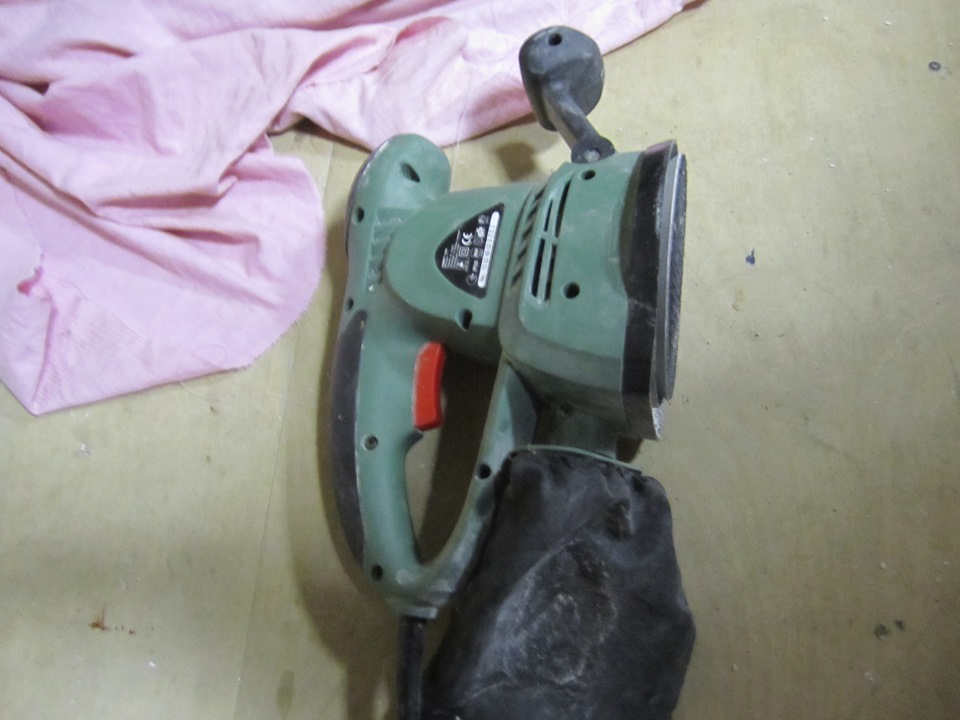

5)Орбитальная шлифовальная машина (для полировки)
6)Мягкая ветошь (для протирки)

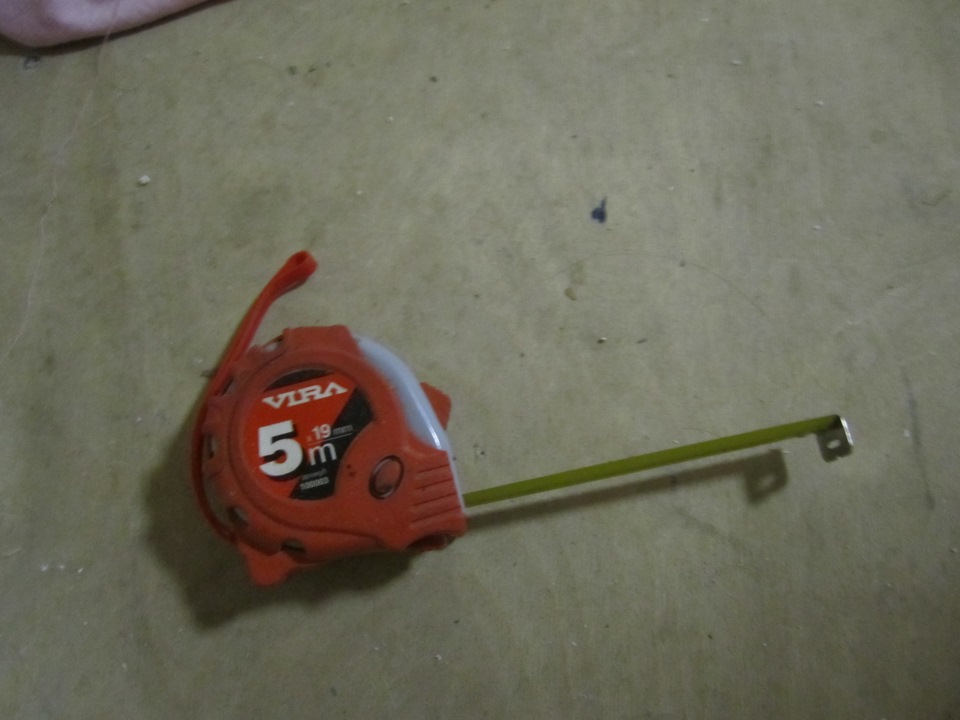

7)Рулетка (для проведения измерений)
8)Кот (для снятия статического напряжения)

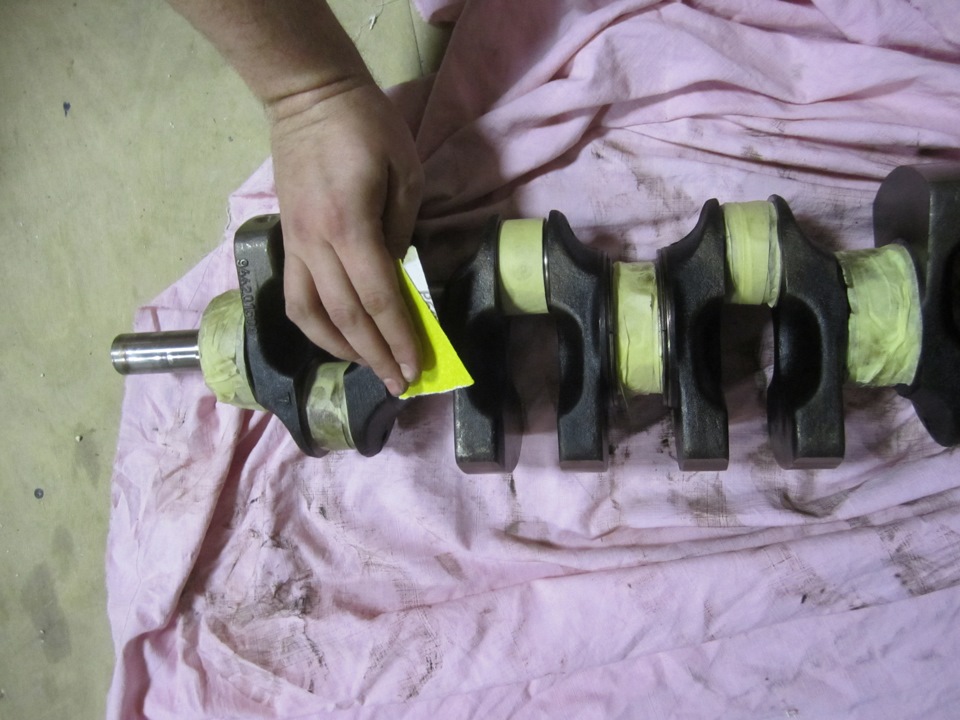

Сначала с помощью наждачки снимаем около 100 микрон с каждой шейки коленвала. Количество снятого материала проверяем с помощью рулетки что бы остаться в допусках. Допуски можно посмотреть на сайте производителя.

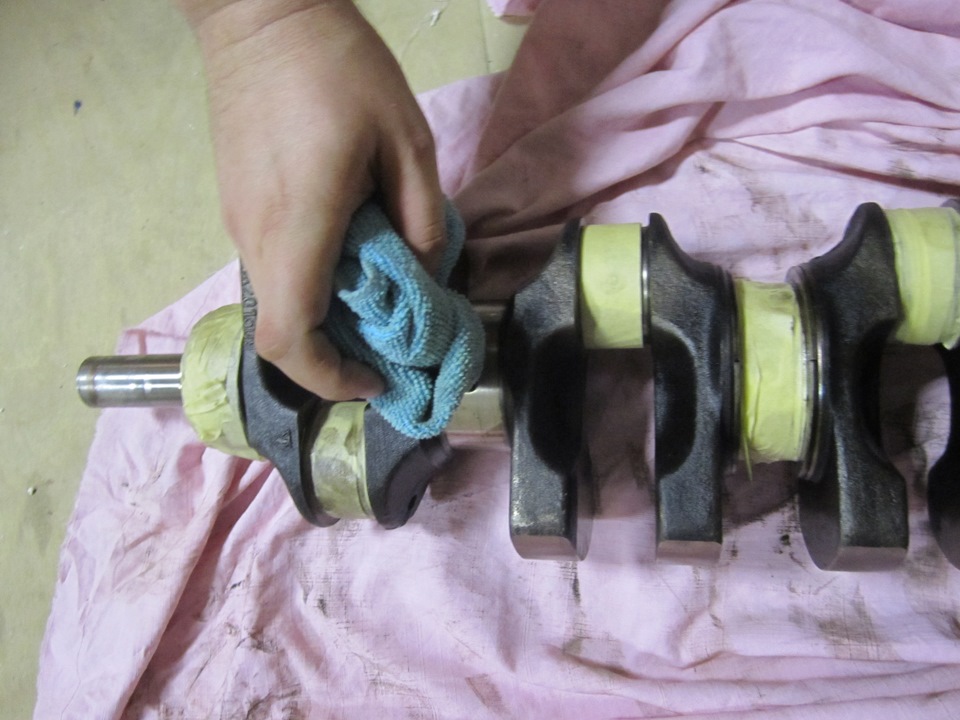

После того как все шейки проточены их необходимо отполировать с помощью орбитальной шлифмашины. И протереть мягкой ветошью.
ВНИМАНИЕ ПРИ ПРОВЕДЕНИИ ДАННЫХ РАБОТ ОБРАЗУЕТСЯ БОЛЬШОЕ КОЛИЧЕСТВО СТИТИЧЕСКОГО НАПРЯЖЕНИЯ! НЕ ЗАБЫВАЙТЕ ЗАЗЕМЛЯТЬСЯ КОТОМ!
Переходим к изготовлению вкладышей.

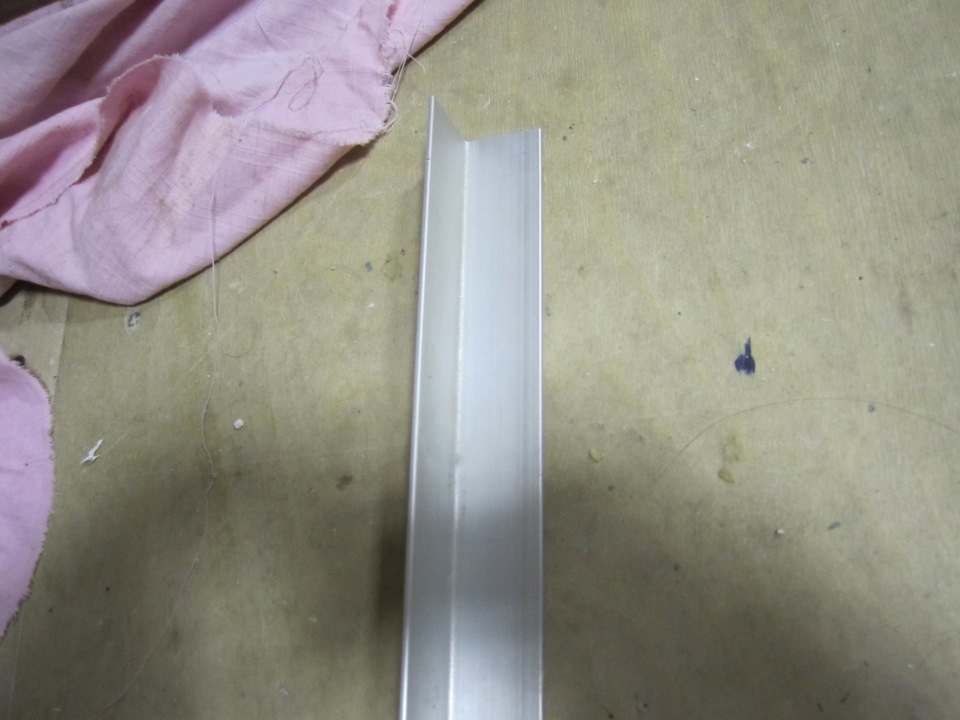

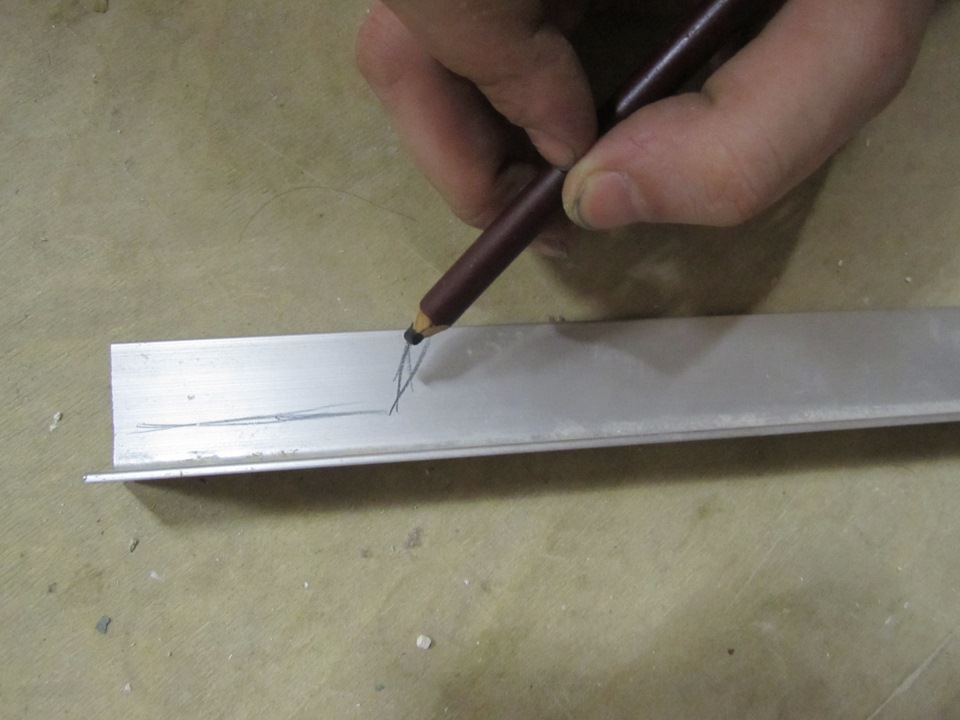

На алюминиевом уголке делаем разметку будущих вкладышей.

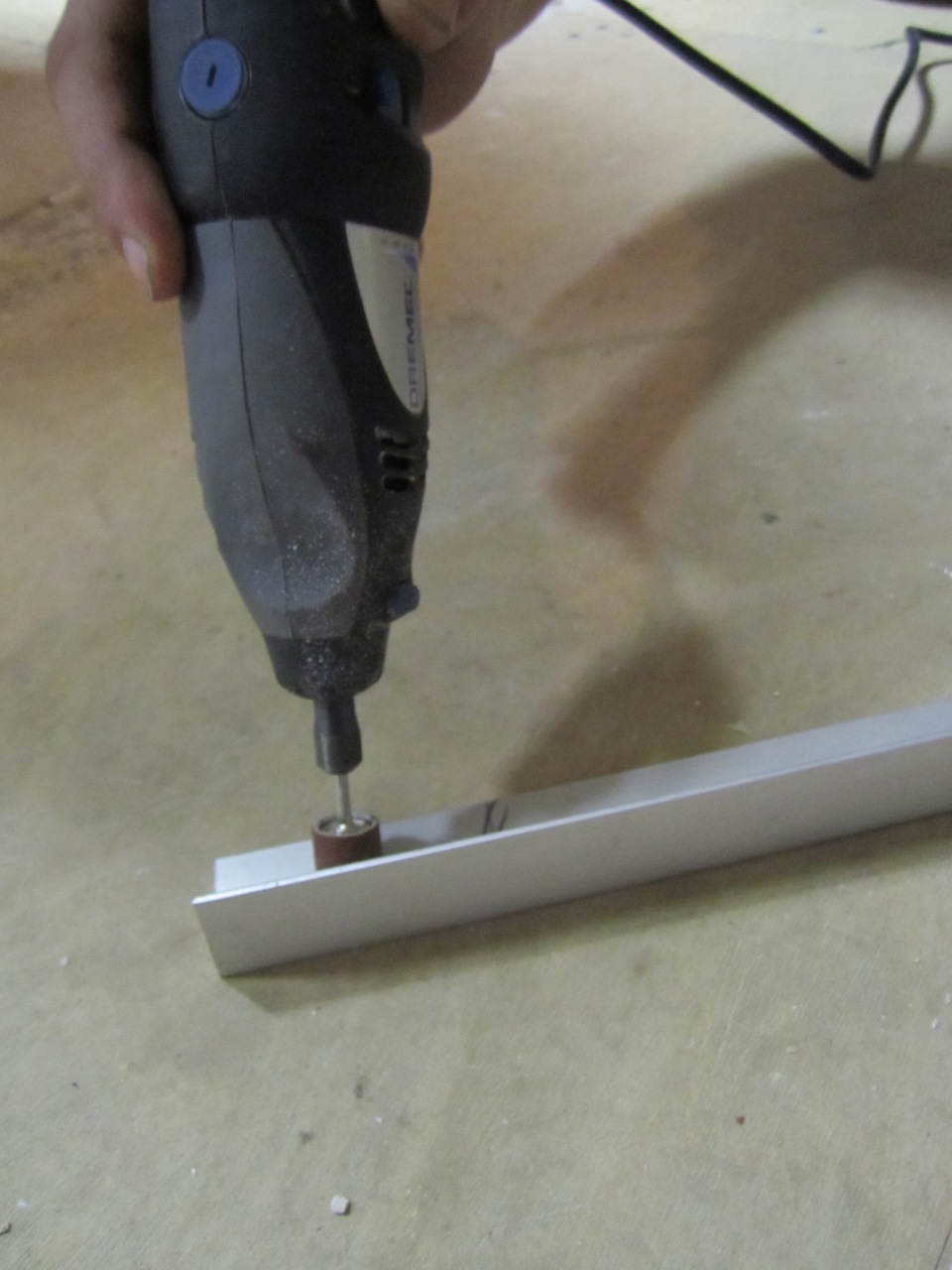

Далее вырезаем их с помощью DREMEL. Гнуть лучше об коленку, так вы можете контролировать степень сгиба.
Далее обрабатываем их наждачкой, проводя замеры рулеткой.
НЕ ЗАБЫВАЕМ ЗАЗЕМЛЯТЬСЯ!

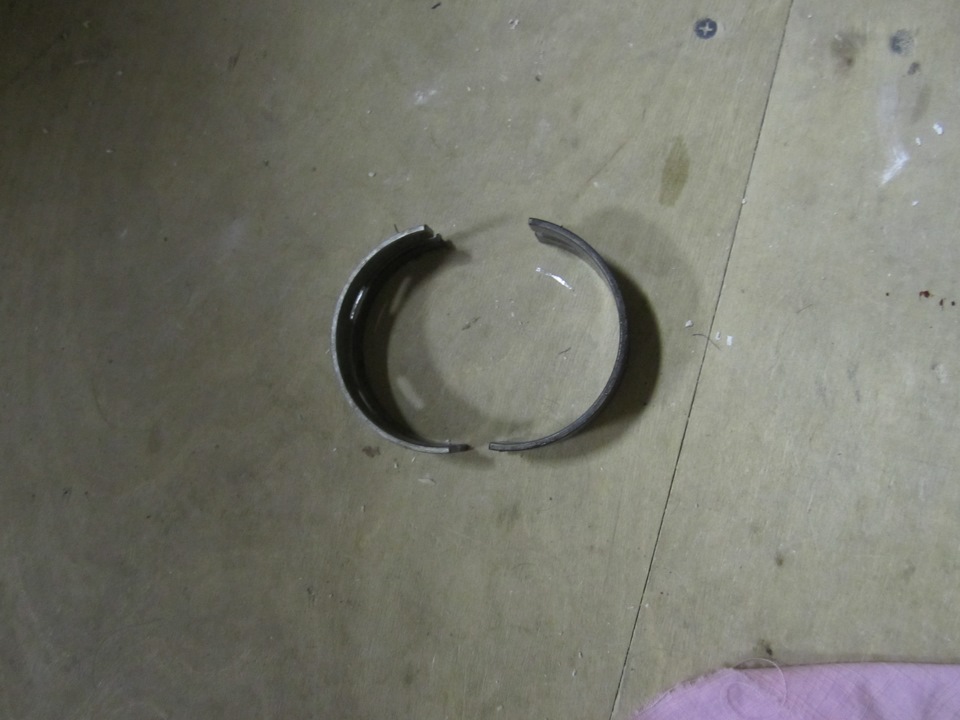

Вот что мы получаем в итоге.
Дальше все просто. Отправляем коленвал с вкладышами в духовку для усадки материала.
Как видите все довольно просто и не требует особых навыков.
Завтра будем устанавливать его на блок и пробовать заводить
На днях думаю выложу изготовление тормозных шлангов из гибкой подводки к раковине.
Porsche 944 1988, 163 л. с. — своими руками
Машины в продаже
Комментарии 118
Красавчик! весело, дёшево и главное работает)))
Все супер, все правильно
Так же желаю, только болгаркой
Ох…ть…слов не подберу
Офицерской линейкой точнее было бы))))
Зачем я свой отдавал…
Вкладыши изготовлены не правильно! Надо положить их в постель блока и меткими и уверенными ударами молотка осадить для придания правильной формы!
Делал все именно так как написанно.Но при обкатке двигателя появились посторонние стуки и движок норовил выпрыгнуть. У меня был кот не такой расцветки как на фото.Может дело в нем?
Цвет и пушистость кота принципиальна! Иначе заземление проходит НЕПРАВИЛЬНО! Отсюда и проблема.
Хоспаде!Штожь я наделал то тогда?!Есть у Вас возможность переслать мне кота транспортной компанией? Просто почте России не доверяю-помнут кота и пушистость не будет той, которая необходима для максимального эффекта заземления.Пересылки оплачу полностью, в подарок проведу с котом экскурсии по городу-будет потом ему что вспомнить.
Переслать смогу не раньше лета… Такой кот сейчас многим нужен… У него график весь расписан.
Понимаю… С нетерпением жду кота с гастролей по РФ и странам СНГ. Но желательно не весной-март, весна, тепло, любовь-морковь, ему явно будет не до меня.Как сказал папа у Дяди Федора-был бы у меня такой кот, то я бы не женился.Прав был мужик!)))
РФ и СНГ слишком мелко… Он сейчас мастер классы по заземлению в Японии ведет. Как освободится дам вам знать. Но имейте ввиду у него «райдер» похлеще чем у некоторых звезд…
Рассказывали из пивных банок полоски под вкладыши подкладывали и авто ехало до покупателя, дальше понятно что было))
фольга, банки прекрасно подходят, много таких моторов долшо еще бегают(
Рассказывали из пивных банок полоски под вкладыши подкладывали и авто ехало до покупателя, дальше понятно что было))
не чего смешного дедовский способ сам недавно об этом узнал)))фальгу подкладывают и все ок)
Когда нужно растачивать коленвал
Коленчатый вал двигателя внутреннего сгорания представляет собой один из основных элементов кривошипно-шатунного механизма, являясь деталью достаточно сложной формы. К коленчатому валу (в области шеек коленвала) реализовано крепление шатунов. Через шатун от поршня на коленвал передается усилие, что позволяет преобразовать возвратно поступательное движение поршней в цилиндрах во вращательное движение коленчатого вала.
Необходимо отметить, что коленвал в процессе работы двигателя испытывает значительные нагрузки, так как давление газов в результате сгорания топливно-воздушной смеси воздействует на весь КШМ, параллельно на него воздействует инерционная нагрузка и т.д. В совокупности все силы, оказывающие воздействие на элемент, переменные по своей величине и направлению. По этой причине к детали выдвигаются особые требования касательно прочности и материалов изготовления, что необходимо для способности успешно противостоять таким нагрузкам. При этом деталь, как и любой другой нагруженный элемент, рано или поздно выходит из строя. В этой статье мы поговорим о том, что такое расточка коленвала, когда нужна данная ремонтная процедура, а также как проводится расточка и шлифовка коленвалов.
Почему и в каких случаях нужна расточка коленчатого вала
Так как коленвал является нагруженной деталью, о его неисправностях водитель может узнать по появлению стука в двигателе. Если коленвал начал стучать, силовой агрегат нуждается в неотложном ремонте. В блоке цилиндров сам коленвал лежит в так называемой постели, закреплен посредством коренных подшипников скольжения (коренные вкладыши). Также в месте крепления шатунов к валу имеются шатунные подшипники (шатунные вкладыши). Материалы для изготовления вкладышей используются такие, чтобы элемент был прочным и имел гладкую поверхность. Это необходимо для минимизации трения в месте контакта вала и вкладыша, а еще позволяет валу свободно вращаться. На вкладыши в обязательном порядке дополнительно подается моторное масло из системы смазки, что и обеспечивает бесперебойную работу механизма.
В подобной ситуации простой заменой вкладышей на новые обойтись не удается. Следует устанавливать вкладыши ремонтного размера. Например, толщина стенки ремонтного вкладыша будет на 0. 2 мм толще, чем у стандартного или же установленного до этого ремонтного. По указанной причине установить ремонтные вкладыши возможно только после расточки коленчатого вала. Такая расточка означает, что наружный диаметр шеек будет подогнан под размеры вкладышей. Для каждого ДВС имеются различные комплекты ремонтных вкладышей, которые отличаются по размерам. Чем больше размеров выпускается для того или иного мотора, тем большее количество раз коленвал можно растачивать под конкретный ремонтный размер при ремонте. Для многих моторов предполагается 4 ремонтных комплекта. В процессе окончательной подгонки также может потребоваться такая операция, как расточка вкладышей коленвала, что будет зависеть от определенных индивидуальных особенностей устанавливаемых деталей.
Необходимость ремонта вала возникает и в том случае, если вкладыши рабочие, но на самом валу имеются производственные дефекты (брак). Эта ситуация возникает естественным образом, проявляясь в процессе эксплуатации. Другими словами, расточку проводят тогда, когда пострадали шейки коленчатого вала. Возникновение задиров, канавок, износ шеек коленвала более 0.03 мм. уже принято считать основанием для расточки, так как полное восстановление гладкой поверхности шеек попросту невозможно без этой процедуры. Вкладыши после расточки также нужно будет менять. В конечном итоге, при ремонте получается добиться того, что коленвал после расточки и новые вкладыши имеют абсолютно гладкую и ровную поверхность в местах сопряжения, позволяя нагруженному механизму нормально работать.
Если суммировать полученную информацию, общее состояние поверхности шеек коленчатого вала сильно зависит от того, в каком состоянии находятся вкладыши коленвала. Указанные элементы должны быть подогнаны друг к другу с филигранной точностью, чтобы сопряженная пара (шейка-вкладыш) могла нормально работать при условии значительных и постоянно меняющихся нагрузок. Добавим, что частой проблемой многих ДВС является проворачивание вкладышей коленвала. Нужно помнить, что если вкладыш провернуло, заменить один или все вкладыши без расточки коленвала будет недостаточно. По этой причине для проведения квалифицированного ремонта двигателя необходимо:
Другими словами, во время капремонта мотор полностью разбирается, после чего двигатель дефектуют, проводятся различные замеры при помощи нутромера, микрометра и другого оборудования. Затем на основании полученных результатов при необходимости проводится расточка блока цилиндров, коленвала, фрезеруется и шлифуется ГБЦ, осуществляется расточка постели коленвала и т.д. Только после выполнения всех этих операций подбираются ремонтные поршни и кольца, а также вкладыши коленвала и другие детали. Отметим, что заранее приобретать ремонтные запчасти не рекомендуется, так как во многих случаях расточка может производиться специалистами не в следующий, а сразу через один ремонтный размер или даже более. Это зависит от характерных особенностей имеющейся выработки, глубины повреждений и т.п.
Как растачивается коленвал
Начнем с того, что расточка и шлифовка коленвала своими руками в гаражных условиях под силу только опытным специалистам, которые имеют соответствующий набор специального оборудования. Прежде всего, в наличии должен быть станок для расточек коленвала, так как вся процедура должна выполняться с высокой точностью. Нужно учитывать и то, что от качества работ с коленвалом будет напрямую зависеть и сложность дальнейшей подгонки ремонтных вкладышей.
Также некоторые автолюбители в целях максимальной экономии умудряются шлифовать коленвал в гараже подручными средствами, но выполнять данную процедуру настоятельно не рекомендуется, так как результат может быть абсолютно непредсказуемым.
Подведем итоги
Для экономии денежных средств во время проведения капитального ремонта двигателя владелец автомобиля при желании всегда может взять разборку агрегата на себя. Самостоятельное снятие навесного оборудования, демонтаж ДВС и его извлечение из подкапотного пространства, а также мойка мотора позволит ощутимо уменьшить общую стоимость затрат. Если имеются навыки и инструменты, сам двигатель также можно разобрать у себя в гараже, доставив для дефектовки и расточки только отдельные элементы (например, ГБЦ, БЦ или коленвал). Последующую сборку мотора также можно провести самостоятельно.
При этом следует помнить, что замена вкладышей и расточка коленчатого вала является сложной процедурой. Если вы не уверены в своих силах, лучше полностью доверить весь процесс разборки, ремонта и сборки двигателя специалистам. Дело в том, что в автосервисе с хорошей репутацией имеется нужное оборудование, стенд для ремонта двигателя и т.д. В таких условиях мотор тщательно промывается изнутри, очищаются масляные каналы, труднодоступные полости. После ремонта на двигатель обязательно должны дать гарантию, так как в процессе сборки все детали перед установкой проверяются мастером и подгоняются при необходимости прямо на месте. Это позволяет упростить процесс сборки и экономит время, возможные дефекты обнаруживаются и устраняются до того момента, когда мотор уже стоит на автомобиле.
Не следует забывать и о том, что от качества моторного масла и своевременной замены смазочного материала и фильтров напрямую будет зависеть ресурс отремонтированного ДВС. Обратите внимание, шатунные и коренные вкладыши являются теми деталями, которые первыми выходят из строя в случае проблем с системой смазки двигателя. По этой причине следует следить за уровнем масла, использовать соответствующие данному типу силовой установки ГСМ, избегать активной езды на холодном моторе и т.д.
Шлифовка коленчатого вала своими руками — технология ремонта
Описание шлифовального приспособления
Шлифовка валов проводится с применением шлифовального круга. Данный круг представляет собой тело пористого типа, состоящее из большого количества абразивных зерен. Эти зерна скрепляются между собой связкой. Кроме того, между данными зернами и связками располагаются поры. Сами по себе зерна изготовлены из очень прочного материала, а их количество достигает десятков или даже сотен тысяч.
Что касается рабочего профиля круга для шлифовки валов, то он состоит из режущих кромок зерен абразивного типа. Они располагаются на разном удалении от поверхности. Кроме того, процесс шлифовки — это процедура, во время которой снимается стружка. Из-за того что происходит снятие стружки в большом количестве, это приводит не только к измельчению материала, но и к значительному выделению тепла в зоне контакта. Именно по этой причине данная операция осуществляется лишь при наличии постоянного поступления большого количество смазочно-охлаждающих веществ.
Продление срока эксплуатации
Каждый владелец автотранспортного средства, который уже сталкивался с проведением этой операции, знает, сколь дорогостоящей она является. Это связано не только с высокой сложностью работ, но и с необходимостью серьёзной разборки силовой установки. Даже если ремонт будет проведён в короткие сроки, несколько дней автомобиль не сможет передвигаться.
Во время обкаточного этапа также следует проявить максимальную осторожность. Чтобы избежать этих неприятностей, можно чаще менять автомобили либо аккуратно эксплуатировать имеющийся. Именно от водителя зависит срок бесперебойной работы силовой установки.
Чтобы минимизировать количество обращений в автосервис для проведения этой сложной операции, водитель должен соблюдать несколько простых правил:
Общие виды шлифовки
На сегодняшний день выделяется три основных вида шлифования валов — это тонкое, предварительное, чистовое. При применении предварительного типа шлифовки удается достичь точности 8-9 по квалитету. Что касается второго важного фактора — шероховатости, то она составляет от 0,4 до 6,3 мкм. Проводить шлифовку валов чистового типа можно только после того, как заготовка пройдет термическую обработку. Такая процедура позволяет увеличить точность до 6-7 по квалитету и уменьшить шероховатость до 0,2-3,2 мкм. Наиболее точный метод — это тонкое шлифование, которое позволяет достичь шероховатости в 0,025-0,1 мкм. Процесс также делится на два вида — это круглое и бесцентровое.
Шлифовка круглого типа
Станок для шлифовки шеек коленчатого вала или для любых других изделий круглого и цилиндрического типа выполняется на круглошлифовальных станках. При этом заготовка будет монтироваться в центре, в патроне или цанге устройства. На сегодняшний день различают два основных вида выполнения круглого шлифования — это продольная подача и метод врезания.
Что касается первого типа, то это процедура, которая проходит при помощи возвратно-поступательных перемещений. В данном случае перемещается деталь относительно шлифовального круга.
Шлифовка методом врезания осуществляется кругом, ширина которого должна быть больше, чем длина участка, который необходимо обработать. В таком случае круг будет иметь подачу лишь поперечного типа. Если использовать фасонный круг, то можно обрабатывать несколько деталей одновременно. Так как данный метод является более производительным, чем с продольной подачей, то его применяют гораздо чаще на крупносерийных и массовых производствах.
Как предотвратить повреждение коленвала
Ключевое воздействие на коленвал оказывает характер езды. Резкие рывки, гонки по трассе, езда на повышенных оборотах – всё это приводит к повышенному износу. При этом многие «гонщики» умудряются удивляться, почему двигатель так быстро вырабатывает свой ресурс. Следует помнить, что даже самые маленькие перегрузки многократно увеличивают износ коленвала, приближая момент дорогостоящего ремонта.
Чтобы продлить жизнь коленвала и двигателя, следуйте рекомендациям:
Не производите ремонт самостоятельно – помните, что шлифовка шейки вала должна осуществляться квалифицированными специалистами, обладающими опытом работы на высокоточных фрезерных станках.
Бесцентровое шлифование
Данная операция осуществляется на станках бесцентрово-шлифовального типа. В данном случае используются также способы продольной подачи и врезания.
Что касается операции с продольной подачей, то она используется для обработки гладких валов. Процедура врезания применяется для обработки валов, имеющих буртик. Данным способом можно обрабатывать детали, которые характеризуются конической поверхностью. Для этого обычно применяется ведущий круг, заправленный на конус.
Стоит добавить, что при использовании метода резания круг постепенно теряет форму и режущую способность. Довольно часто это называют засаливанием круга. Для того чтобы вернуть круг в первоначальное состояние и тем самым вернуть его эксплуатационные характеристики на прежний уровень, используется процедура правки. Данная процедура осуществляется алмазами в оправах, алмазными карандашами и т.д. Сам по себе процесс правки не влияет на шлифовку, но если провести его некачественно, то характеристики круга ухудшатся, а значит, он будет хуже проводить операцию.
Станки для коленчатого вала
На сегодняшний день хорошим решением будет использовать станок для шлифовки коленчатых валов AMC-SCHOU.
Данное оборудование изготавливается из сверхпрочных отливок. Устройство обладает гидравлическим подводом круга, а также фиксирующими штифтами. Отличительная особенность прибора заключается в достаточно быстром регулировании подачи круга, которое осуществляется без обратной реакции.
Основная процедура, которая требуется при ремонте коленвала — это шлифовка. Данная операция позволяет исправить геометрию устройства, исправить сколы, повысить ресурс двигателя, а также снизить риск появления новых проблем.
Шлифовка шеек коленчатого вала в настоящее время позволяет устранять задиры и износы. Сам по себе процесс шлифовки данного приспособления — это опция, которая требует наличия специального станочного оборудования, а также высоких навыков специалиста.
Фото процесса шлифовки коленвала
Замена помпы своими руками: признаки поломки, советы по замене и особенности установки нового агрегата (115 фото)
Замена сальников коленвала своими руками: пошаговая инструкция как заменить передний и задний сальник (90 фото + видео)
Как заменить направляющие втулок клапанов — пошаговый мастер-класс как заменить своими руками направляющие правильно (95 фото)
Шлифовка рулевой рейки
Шлифовка рулевого вала — это также достаточно распространенная операция. Специалисты рекомендуют применять ее лишь в том случае, если ржавчина на приспособлении поверхностного типа. Кроме того, максимальное уменьшение диаметра допускается не более 0,1 мм. В том случае, если коррозия считается глубокой, то допускается стачивание детали на 0,5 мм, не более. Если шлифовка происходит самостоятельно, то очень важно, чтобы рабочая зона вала была идеально отшлифована. Чаще всего при ручной обработке для этого используется наждачная бумага. Обычно обработка начинается при использовании очень грубой бумаги Р80. Далее зернистость уменьшается, а для финальной обработки вовсе используется наиболее мелкая наждачная бумага.
ПОЛИРОВКА ШЕЕК КОЛЕНВАЛА
Достигнуть эффекта зеркальной поверхности при обработке шеек коленвала можно только полировкой. Это позволит уменьшить нагрузку и снизить износ вкладышей на начальном этапе. Смазочные отверстия маслопроводов, расположенные на коренных и шатунных шейках, после шлифовки имеют острую кромку, которая может повредить поверхность подшипников скольжения (вкладышей).
Одной шлифовкой невозможно добиться идеальной поверхности галтелей коленвала – последствия непредсказуемы и могут привести к «усталостному» разрушению металла.
Перед полировкой положение коленвала выверяется с помощью индикаторной стойки, устраняется дисбаланс. На первоначальном этапе технологического процесса используется мелкозернистая наждачная бумага, затем применяют абразивный материал с добавлением масла.
Проверить качество проведенной работы можно кусочком медной проволоки. Если доводка проведена с учетом технологических требований — на поверхности шейки, после прикосновения меди, не останется следов.
Полировка вала увеличивает ресурс двигателя после ремонта, гарантирует безупречную работу силового агрегата.
Заводские работы
Что касается шлифовки вала рулевой рейки в мастерской или на производстве, то для этого используется специальный станок, которым должен управлять опытный токарь. При этом важно знать, что во время работы необходимо постоянно контролировать отклонение формы. Оно должно идти в соответствии с нормативными документами. Прежде чем начать ремонт, необходимо провести визуальный осмотр детали, чтобы сделать вывод о целесообразности проведения шлифовки вала.
На сегодняшний день достаточно важным аспектом процедуры стала ее стоимость. Она зависит от таких факторов, как тип штока, объем работы и толщины корродированного слоя. Основным преимуществом шлифовки силовых валов реек в мастерских стало то, что у них имеются стенды для проверки работоспособности изделия. Если появляются какие-либо недочеты, то есть возможность их моментального устранения.
Подведем итоги
Для экономии денежных средств во время проведения капитального ремонта двигателя владелец автомобиля при желании всегда может взять разборку агрегата на себя. Самостоятельное снятие навесного оборудования, демонтаж ДВС и его извлечение из подкапотного пространства, а также мойка мотора позволит ощутимо уменьшить общую стоимость затрат. Если имеются навыки и инструменты, сам двигатель также можно разобрать у себя в гараже, доставив для дефектовки и расточки только отдельные элементы (например, ГБЦ, БЦ или коленвал). Последующую сборку мотора также можно провести самостоятельно.
