Как выбрать кулер для корпуса ПК
Множество современных корпусов для ПК оснащаются встроенной системой воздушного охлаждения, а в некоторых предусмотрены лишь места для их установки. Перед самостоятельной покупкой и монтажом корпусных кулеров, следует иметь четкое представление, какие характеристики изделий являются ключевыми. Главными критериями правильного выбора являются размер кулера, значение скорости вращения и величины воздушного потока вентилятора, тип штатного разъема для подключения, возможность регулирования оборотов, уровень создаваемого шума, а также тип подшипникового узла, определяющего «срок жизни» охлаждающего устройства.
Вторичными моментами можно считать внешний вид и дизайн, геометрию и количество лопастей крыльчатки, встроенную подсветку, комплектацию изделия и приверженность к определенному бренду, которая сказывается на цене корпусного вентилятора. Как видно из всего вышеперечисленного, выбор кулера для корпуса является не таким простым делом, как может показаться на первый взгляд.
Назначение корпусного кулера
В отличие от кулера CPU, единственной задачей которого является охлаждение неистового жара процессора, вентиляторы, установленные в корпусе ПК, служат для удаления горячего воздуха и пыли из системного блока. Для достижения этих целей в корпусе ставят несколько кулеров на вдув и выдув, создающих циркуляцию воздушного потока, исходящего наружу. Нагнетающие вентиляторы, создающие избыточное давление внутри, обычно ставят в паре с пылевыми фильтрами, которые из-за неизбежных щелей в сопряжении конструкций лишь частично справляются со своими функциями. Источником подсоса пыли в корпус может стать и вытяжной вентилятор, мощность которого выше нагнетающего. А некоторые модели корпусов вообще страдают излишней «дырявостью», что также отрицательно сказывается на их пыленепроницаемости. В результате большинство накопленных пылевых частиц оседает на лопастях крыльчатки и спрессовывается там из-за высоких оборотов вентилятора, становясь причиной появления фонового шума во время работы компьютера.
 |
Циркуляция воздуха в системном блоке предусматривает определенное движение потоков, направленных на вдув и выдув. В современных корпусах с нижним расположением блока питания нагнетающие вентиляторы устанавливаются спереди и снизу, а выдувающие — сзади и сверху.
 |
Такая организация движения воздуха позволяет дополнительно использовать естественную циркуляцию, поднимающую холодные потоки снизу к наиболее нагретому объему в верхней части корпуса.
Как следует выбирать вентилятор для корпуса и какие достойны вашего внимания
Никто из нас не хочет, чтобы ПК вышел из строя из-за перегрева. Именно для того, чтобы подобное не произошло, существуют системы охлаждения. Если вы ищете достойный вентилятор для корпуса, либо же своеобразную «затычку», данный материал вам, несомненно, пригодится.
Все мы с вами прекрасно понимаем, что компьютеры являются крайне сложными в техническом плане устройствами, в которых попросту нет никаких лишних деталей и компонентов. И если же говорить про корпусный вентилятор, то он и вовсе имеет особое значение для любой сборки. Безусловно, сам вентилятор по факту не способен никак повлиять на мощность и производительность вашей системы, но именно благодаря ему ваши компоненты (графический и центральный процессоры вместе с ОЗУ) могут служить большее время.
Без достойного охлаждения ни один ПК не сможет прожить достаточно долгий срок, ведь чем выше температура в вашем ПК, тем более высокий шанс того, что тот или иной компонент может внезапно выйти из строя. Именно этот факт и делает покупку корпусных вентиляторов буквально жизненной необходимостью.
На что нужно обращать внимание при выборе корпусного вентилятора
Казалось бы, нет ничего проще, нежели купить вентилятор для корпуса, ведь, по сути, это обычный вентилятор. Однако на деле всё обстоит куда сложнее и интереснее, так как и при выборе достойного «вентилятора» вы должны ориентироваться на некоторые основные критерии.
4-pin в этом плане ещё лучше, ведь такие корпусные вентиляторы способны сами выстраивать нужную скорость работы, которая будет наиболее оптимальна для системы в конкретный момент. Благодаря такому типу подключения ваша вертушка будет работать максимально тихо, если вы не используете ПК для решения каких-либо сложных задач, что очень здорово.
Ну и в конце концов — Molex. Этот тип подключения по праву считается самым простым во всех смыслах. Из-за того, что в таком случае вентилятор для корпуса подключается напрямую к блоку питания, он всегда будет работать на максимальной скорости. И да, с одной стороны, это хорошо, ведь в таком случае охлаждение будет на достойном уровне, но с другой стороны, уровень шума будет довольно высоким, и мы не сможем совершенно никак его отрегулировать.
Вертушка-затычка: DEEPCOOL XFAN 120
Теперь, когда мы разобрались с теорией, настало время поговорить напрямую о корпусных вентиляторах, достойных вашего внимания и денег. И по традиции давайте начнём с самого доступного варианта — DEEPCOOL XFAN 120. Данная модель, несмотря на свою цену, обладает гидродинамическим подшипником, который всё же «не совсем умело используется» в случае с данным кулером, так как всё равно при максимальной скорости вращения 1 300 об/мин вышеуказанная модель может достигать довольно неприличного для своих цифр уровня шума в 24 дБ.
Диаметр данного вентилятора вполне стандартный для большинства корпусов — 120 мм. Радует то, что есть возможность подключения через 3-pin, благодаря чему хоть и незначительно, но всё же можно отрегулировать скорость. Ну и в конце-концов, если говорить про воздушный поток, то данный показатель составляет 43.56 cfm, что очень даже неплохой показатель для вентилятора со скоростью вращения в 1300 об/мин. Его цена составляет в среднем 270 рублей, и за эти деньги DEEPCOOL XFAN 120 является очень хорошим вариантом для охлаждения средних систем, либо же и вовсе вертушкой-затычкой.
Затычка, но с подсветкой: DEEPCOOL WIND BLADE 120
Если вы ищете вентилятор для своего корпуса, который будет в плане охлаждения показывать себя на куда более достойном уровне, нежели предыдущая модель, но при этом чей шум будет точно так же довольно низким, то обратите внимание на DEEPCOOL WIND BLADE 120. Его размер, как следует из названия, составляет 120 мм, а максимальное количество оборотов равно такому же значению, что и у предыдущего варианта — 1 300 оборотов в минуту. При этом предельный уровень шума выше всего на 2 Дб и составляет 26 дБ, что очень хорошо. Ну и, конечно, подключение осуществляется за счёт 3-pin через материнскую плату.
«Но чем же тогда данный корпусный вентилятор лучше, нежели упомянутый выше XFAN 120, ведь судя по описанию он примерно такой же?» — спросите вы. Ответ будет простым — разница в существенно возросшем объёме «поглощаемого» воздушного потока, который в данном случае ранен 65.16 cfm. Именно благодаря этому вам стоит немного переплатить и получить вариант, который, во-первых, лучше выглядит, во-вторых, куда лучше охлаждает, и в-третьих, имеет низкий уровень шума. Средняя цена DEEPCOOL WIND BLADE 120, кстати, составляет 360 рублей, в которую входит и встроенная в сам вентилятор подсветка, которая, по правде говоря, понравится далеко не всем.
Доступный «умный» вентилятор: AEROCOOL Frost 12 PWM
Конечно, далеко не всем нравится, когда вертушки постоянно работают на приблизительно одинаковых скоростях, ведь из-за этого изнашиваются подшипники и повышается уровень шума. Специально для людей, которые не хотят много тратиться, но при этом желают более «умный» вентилятор для охлаждения своего ПК, стоит посоветовать AEROCOOL Frost 12 PWM. Хоть диаметр данного вентилятора составляет 120 мм, отличительной особенностью этого варианта является «динамическая» скорость работы. В зависимости от температуры, данный вентилятор способен самостоятельно выбирать наиболее оптимальную скорость работы от 500 до 1 500 об/мин.
Этот факт очень радует, ведь если вы, например, будете пользоваться лишь условным браузером, то практически не будете слышать никакого шума, в то время как при работе с тяжёлыми программами или играми вентилятор будет работать на полную мощность. Ну и, естественно, то, что в зависимости от интенсивности работы вентилятора, он будет по-разному шуметь — от 18 до 28 дБ (и да, помните что на практике данные цифры всегда немного меньше). Огорчить вас в этой модели может разве что объём воздушного потока, который в зависимости от ситуации может составлять либо 17.3, либо 28.2 cfm.
Конечно, это не очень хорошо, но данный недостаток довольно хорошо компенсирует переменная скорость работы с максимальным значением в 1 500 об/мин., благодаря чему в любом случае охлаждение будет очень хорошим. Подключается AEROCOOL Frost 12 PWM, кстати, при помощи разъёма 4-pin, что не является откровением. Приятным моментом для вас может стать наличие многоцветной (не RGB) подсветки, которая выглядит неплохо. Так что если вы ищете, красивый и тихий вентилятор, который будет самостоятельно адаптироваться к температуре вашей системы и эффективно её охлаждать, то Frost 12 PWM по средней цене в 460 рублей, возможно, станет для вас максимально правильным приобретением.
Справится как с браузером, так и с играми: DEEPCOOL GS120
Если вы хотите заполучить корпусный вентилятор, который будет обладать всеми преимуществами подключения через 4-pin, то рассмотрите к покупке DEEPCOOL GS120. Размер данного варианта такой же, как и у всех — 120 мм. Установленный подшипник скольжения позволяет обеспечивать низкий уровень шума, что очень важно для многих. И да, уровень шума будет варьироваться от 18 до 32 дБ в зависимости от скорости вращения вентилятора.
Равна же скорость может быть как 900, так и 1 800 об/мин, что крайне позитивно сказывается на общем качестве охлаждения в любых ситуациях. Помимо этого, плюсом можно считать и «потребляемый» воздушный поток, чей показатель с учётом всего остального действительно впечатляет — 61.93 cfm. Ну и последнее, это цена.
Она довольно непостоянна и колеблется в среднем от 550 до 800 рублей. Да, для корпусного вентилятора это многовато, но учитывайте, что он сполна отработает свои деньги, так как действительно великолепно охлаждает, чему способствует как скорость вращения, так и большой объём воздушного потока. Но не стоит рассчитывать на тихую работу — вертушка хоть и не громкая, но и тихой её не назвать.
Безупречен во всём: TITAN TFD-12025H12ZP/KE(RB)
Все перечисленные выше вентиляторы для корпусов хоть и являлись довольно хорошими, но всё же в случае с каждым из них приходилось идти на определённые компромиссы. И если вы хотите приобрести чуть ли не идеальный вариант, то однозначно вы навряд ли сможете найти что-то лучше, чем TITAN TFD-12025H12ZP/KE(RB). Его диаметр равен 120 мм, подключается к материнской плате через 4-pin, а крутиться вентилятору позволяет качественный подшипник скольжения. Да, во всём этом нет ничего необычного, но удивить здесь призваны все прочие характеристики.
Скорость вращения динамическая — от 210 до 2 100 оборотов в минуту, благодаря чему данная модель способна тихо работать в условиях с минимальной нагрузкой, а также крайне быстро в тех случаях, когда ваши комплектующие действительно нагреваются. Уровень шума в целом соответствует скорости вращения — от 5 до 37 дБ. Да, при 2 100 оборотах в минуту вентилятор будет шуметь довольно сильно, но и охлаждение при этом будет первоклассным.
Ну и в завершение — максимальный объём «поглощаемого» воздушного потока равен 63.59 cfm. Так что в том случае, если вас сильно беспокоят перегревы, то TITAN TFD-12025H12ZP/KE(RB) сумеет вас спасти. Однако да, стоит данное «спасение» не так уже и дёшево — в среднем 1 150 рублей.
Вентиляторы для компьютерных корпусов
Ни для кого не секрет, что практически вся мощность, потребляемая компьютерным «железом», выделяется в тепло — «греется» процессор, «греется» видеокарта, «греются» жесткие диски и т.п. Как правило, системой потребляется и, соответственно, уходит в тепло от 40% до 80% от номинальной мощности БП, в зависимости от комплектации компьютера различными платами расширения и дополнительными устройствами. Для слабо укомплектованной системы с БП номинальной мощностью всего 200 Вт по минимуму получается уже 80 Вт, уходящих в тепло. Штатного вентилятора в блоке питания для отвода даже такой минимальной мощности может быть недостаточно. Поэтому для эффективного теплоотвода корпуса оборудуют дополнительными вентиляторами (обычно от 1 до 4 вентиляторов). Эти вентиляторы могут быть уже установлены (весьма редкое явление!) или же поставляться опционально (иными словами пользователь сам может их выбрать).
Таким образом, в более или менее путевых корпусах должны присутствовать хотя бы отсеки для установки дополнительных вентиляторов (в хороших корпусах — от двух до четырех отсеков). Если таковых нет, то не стоит обращать внимание на такой корпус. Даже если вентиляторы уже установлены, все-таки неразумно полностью доверять производителю корпуса судьбу процессора, «материнки», видеокарты и других устройств. Обязательно нужно посмотреть, какие это вентиляторы, правильно ли они установлены и соответствуют ли они требованиям качества, производительности, надежности. Не исключаю возможности, что потребуется их заменить. Если же вентиляторы не установлены, то мы можем сразу приступить к рассмотрению вопроса — что и как нам выбрать.
Не все вентиляторы одинаково полезны
Базовые сведения, а также некоторые подробности о вентиляторах и об их использовании можно получить и узнать на странице сайта Термоскоп: О вентиляторах подробнее.
Скажу сразу — не бывает дешевых вентиляторов. Бывают либо довольно плохонькие, либо достаточно дорогие 🙂 Конечно, не все дорогие вентиляторы оказываются действительно качественными — можно наткнуться на подделку (см. ниже) или на second-hand. Но, несомненно то, что большинство совсем уж дешевых вентиляторов ($1-3) всегда не заслуживают оценки выше «удовлетворительно».
Вопрос «brand name или no name«, а точнее «brand name или unknown name» (практически все вентиляторы как-то маркированы, поэтому под no name будем далее подразумевать вентиляторы производства малоизвестных фирм или же совершенно неясного происхождения) по отношению к вентиляторам решается не так уж просто. Сомнительный с виду вентилятор может оказаться просто не маркированным брэндом. И наоборот — предполагаемый брэнд может быть всего лишь архигнусной подделкой. Самое печальное в этой истории — нет абсолютно объективных признаков, позволяющих отличить действительный брэнд от изделий сомнительного качества.
Еще один важный вопрос, какой вентилятор лучше: на подшипнике скольжения или же на подшипнике качения? Вам могут ответить: «Конечно вентилятор на подшипнике качения. Лучше даже на двух подшипниках качения! Такой вентилятор долго служит и вообще он намного лучше других». В действительности, это не совсем так, а в некоторых случаях, далеко не так.
Выбор подшипника качения или же подшипника скольжения определяют два объективных параметра — влажность и температура.
Разберемся с влажностью. Повышенная влажность достаточно серьезно влияет как на подшипник качения, так и на подшипник скольжения. Однако, подшипник скольжения подвержен такому влиянию в меньшей мере. Поэтому, если вы планируете эксплуатировать вентиляторы в условиях повышенной влажности, разумнее будет выбрать вентиляторы именно на подшипниках скольжения.
Есть еще два достаточно важных фактора. Это уровень шума и, как вы правильно догадались, деньги. Вентилятор на подшипниках качения всегда «шумнее» (некоторые модели значительно шумнее). Да и по деньгам он дороже. В особенности это касается моделей 120×120 мм.
В итоге, если температура в вашем компьютерном корпусе не превышает 40 град или же в помещении слишком влажно или наоборот очень сухо, если вас раздражает шум, если вам, в конце концов, просто жалко честно заработанных «зеленых» — берите вентиляторы на подшипниках скольжения.
Если же вас не волнует шум и финансовый вопрос, если вы владеете супер-навороченной системой, выделяющей 200 Вт тепла и более, если в вашем помещении установлена система комфортного кондиционирования — берите вентиляторы на подшипниках качения.
Правильные вентиляторы
Рекомендую обратить взор на вентиляторы фирм Sunonwealth Electric Machine Industy Co., Ltd. и Nidec America Corporation. Почему? Во-первых, эти две фирмы находятся в ряду признанных лидеров «вентиляторостроения». Ну и, во-вторых, вентиляторы этих фирм широко распространены в России.

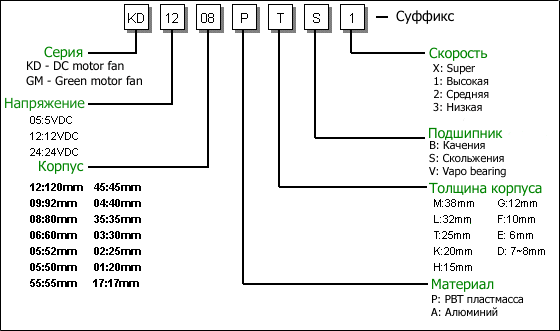

Разберемся с модельным рядом вентиляторов Sunon.
Вентиляторы Sunon характеризуются отменным качеством и достаточно большим временем наработки на отказ. Это касается и вентиляторов на подшипниках качения, и вентиляторов на подшипниках скольжения. Также, вентиляторы Sunon характеризуются и весьма высокими значениями потока CFM и статического давления. В некоторых моделях применяется и новое технологическое решение — Vapo bearing подшипник.
Описания и технические характеристики основных моделей вентиляторов Sunon можно найти на странице www.sunon.com.tw/standard.htm.
Модельный ряд вентиляторов Nidec также достаточно широк. Имя модели формируется из серии и номера модели. Например: серия TA300DC, номер E34399. Все современные вентиляторы Nidec имеют общее наименование — BETA V. Оно отчетливо видно на наклейке. Если же вы встретите что-то типа BETA SL или BETA B, то это или глухой second-hand, или подделка.
Вентиляторы Nidec очень популярны в России. И не зря.
Инженеры Nidec проделали большую работу по модификации стандартной конструкции подшипника скольжения. В результате многие современные вентиляторы Nidec построены на серьезно улучшенном подшипнике скольжения. В таком подшипнике используется дополнительное магнитное поле, уравновешивающее ротор, что делает вентилятор хорошо сбалансированным. А усовершенствованная механическая конструкция подшипника исключает возможность утечки масла. Вентиляторы на улучшенном подшипнике скольжения имеют букву E в номере модели. Например: модель E34399.
Ничего плохого нельзя сказать и о вентиляторах Nidec на подшипниках качения.
Еще одно достоинство, довольно важное для нас — эти вентиляторы несколько дешевле, чем вентиляторы Sunon.
Описания и технические характеристики моделей вентиляторов Nidec можно найти на странице http://www.nidec.com/fans.html.
Все сказанное выше практически в равной степени относится и к вентиляторам для компьютерных блоков питания. Некоторые торгующие организации иногда разделяют вентиляторы на отдельные категории — или для БП, или дополнительные в корпус. На самом деле такого разделения нет. Многие модели вентиляторов можно эффективно использовать как в БП, так и в корпусе.
Эта статья ни в коей мере не ограничивает ваш выбор только вентиляторами Sunon и Nidec. Существует масса достойных моделей вентиляторов таких признанных brand name, как Matsushita Electric, NMB Technologies, Indek Corporation, Comair Rotron, Y. S. Tech. Зачастую технические параметры и эксплуатационные характеристики некоторых моделей вентиляторов этих производителей существенно лучше аналогичных моделей Sunon и Nidec. К сожалению, такие вентиляторы не получили широкого распространения в России (при очень сильном желании, конечно, можно найти). Поэтому мы вынуждены выбирать лучшее из того, что реально есть на рынке. А лучшим будет выбор именно вентиляторов Sunon и Nidec.
Подключение компьютерных вентиляторов охлаждения: все о разъемах
Содержание
Содержание
Корпусные вентиляторы делятся по размерам, типу подшипников, количеству оборотов и даже по способу применения. Одни заточены для создания статического давления, а другие рассчитаны на хороший воздушный поток в корпусе. И самое интересное в том, что один и тот же вентилятор можно подключить с помощью разных коннекторов. Некоторые из них умеют регулировать скорость, а другие работают на полном ходу. Это влияет на комфорт при использовании компьютера. Чтобы подобрать правильный вентилятор, стоит хотя бы поверхностно изучить особенности и нюансы подключения.
Почему коннекторов так много
Немного истории
Когда компьютер только появился и назывался ЭВМ, транзисторы были размером со спичечный коробок, а сама вычислительная машина достигала размеров комнаты и даже квартиры. Если и было нужно охладить такую махину, то для этого использовались огромные промышленные вытяжки, поэтому никто даже не заикался о шуме и комфорте. То ли дело, когда глобальное и грозное «ЭВМ» обтесали, причесали и подкрасили, чтобы получился «компьютер».
Чуть позже серьезное изобретение совсем огламурили и стали ласково звать персональным компьютером. Спасибо Apple: им пришлось сделать многое, чтобы громоздкое чудовище превратилось в привлекательное для покупателей устройство. Другие компании, та же IBM, к примеру, тоже кое-чего добились на этом фронте.
Эти наработки в гонке за персональностью унифицировали и стандартизировали, чтобы мы получили компьютеры такими, какими они стали сейчас.
За уменьшением деталей последовало сокращение размеров корпуса. Спичечные коробки превратились в спички, а позже и вовсе в их десятую часть по размеру. Это, а также повышение мощностных характеристик, стало первым, что потребовало хорошего охлаждения.
Но одно дело охлаждать ЭВМ в шумных рабочих зданиях, другое — остудить мощный компактный компьютер на столе школьника.
Раньше ставили на первый план стабильность и надежность. Ну а жужжит оно — да и пусть. Даже не самые древние модели компьютеров не могут похвастать хорошей системой охлаждения.
Стандартный кулер на процессоре, гудящий блок питания с восьмидесятым вентилятором и парочка ноунейм вертушек в корпусе, подключенных то ли к материнской плате, то ли напрямую к линии 12 В. Лишь бы работало. И никакой регулировки оборотов. Включил, привык к шуму пылесоса — и работаешь. Да что там, под этот шум даже Quake и Unreal заходили на ура. Но, как мы знаем, желания растут, требования тоже.
Требования к комфорту и шуму стали двигать прогресс в будущее, туда, где мы находимся сейчас. Чтобы сочетать тишину, прохладу и мощность, пользователи начали заниматься доработками и улучшениями.
За неимением автоматической регулировки оборотов, в провода впаивали резисторы, чтобы хоть как-то приструнить завывающую вертушку. Энтузиасты придумали более изощренные способы регулировки и дошли до реобасов.
Тогда такие штуки не продавались, поэтому тихие системы были только у тех, кто уверенно пользовался паяльником. Позже эту идею подхватили производители железа и стали выпускать регуляторы в заводском исполнении. А потом реобасы встроили в материнские платы и научили регулировать шум через BIOS.
Чтобы все работало, как надо, вентилятору приделали «третью ногу». То есть, провод, по которому техника ориентируется в оборотах. Так работает трехпиновая регулировка по DC. Так сказать, аналоговый способ.
Он реализован очень просто. Любой компьютерный вентилятор крутится от 12 В. На таком вольтаже будут максимальные обороты. Чтобы их снизить, уменьшают напряжение до семи или даже пяти вольт. DC — это регулировка постоянным током. Постоянными 12 вольтами или 7, 5 и далее.
За снижением вольтажа стоит специальный контроллер на материнке, от которого вентилятору достается готовое питание. На рисунке постоянный ток изображен на верхнем графике, а для контраста внизу есть переменный ток:
Простая ламповая физика — меньше напряжение, меньше света. Однако даже такую технологию поддерживали не все материнки. То есть, поддерживали, но только для мониторинга оборотов. А вот регулировать могли уже не все.
Инженеры подумали и решили, что цифровой технике нужны цифровые технологии. И внедрили технологию PWM. Это уже другая история — про вентиляторы с четырымя проводами и новые материнские платы. Между прочим, массовое использование данной технологии началось почти одновременно с выходом процессоров на платформе LGA 775. Материнские платы научились поставлять комфорт «из коробки», и с тех пор рынок вентиляторов поделился на DC и PWM. Или ШИМ, если говорить по-русски.
Широтно-импульсная модуляция — совершенно новая технология, которая требует от вентилятора наличия еще одной «ноги». Первый провод — для массы, второй — для питания, третий — для мониторинга оборотов, а четвертый — для PWM (информационный канал).
Регулировка оборотов работает еще проще: на вентилятор подается постоянное напряжение 12 В и некая информация для контроллера. В этой информации содержатся команды по открытию и закрытию транзисторов в цепи питания вентилятора. То есть, задаются прерывания. На графике это можно представить так:
Вершинка — транзистор открыт, вентилятор получает все 12 вольт. Далее следует спад — закрытие транзистора и прекращение подачи вольтажа. Так как техника цифровая, то и работа заключается в цифрах, а точнее, в долях секунд. Чем больше наносекунд транзистор находится в открытом состоянии, тем дольше подается вольтаж. Все это продолжается в пределах одного промежутка времени и с очень высокой частотой. То есть, мы можем повторить весь этот процесс с обычным DC-вентилятором вручную, если будем включать и выключать его примерно 23 тысячи раз в секунду. Это соответствует частоте 20 кГц и больше. Таким образом, для достижения максимальной скорости транзистор должен все время быть открыт и скармливать вертушке его родные 12 вольт. Если нужны тишина и комфорт, то вольтаж подается прерывисто — определенное количество раз за период.
В теории переход от DC к PWM меняет не только электрические способности вентиляторов:
На практике же эти плюсы полностью зависят от качества элементной базы и исполнения самого вентилятора.
Надо сказать, что ШИМ применяется не только в вентиляторах. Даже сейчас мы наблюдаем ШИМ. Потому что в любом мониторе с диодной подсветкой применяется PWM для регулировки яркости. Вот наглядный пример и объяснение, как работает технология:
Зачем вентиляторам нужен Molex
Вообще, можно найти вентилятор с таким коннектором, что и подключить будет не к чему. Да и обычный можно положить на полочку, если коннекторы на нем и на материнке не совпадают. Такая путаница на рынке есть и будет, как была проблема с кучей зарядок для каждого телефона, пока microUSB не навел порядок.
Та же участь касается и разнообразия коннекторов. Это сейчас все регулируется, настраивается и вращается. А до некоторых пор производители оснащали четырьмя контактами только разъемы для процессорных кулеров. Остальные довольствовались тремя. Так прижился тандем DC/PWM до наших времен. И даже современные платы работают с обоими вариантами. Но бывает и такое, что разъемов просто не хватает для подключения достаточного количества вентиляторов. На помощь приходит молекс.
Molex выходит напрямую из БП и имеет четырехконтактный разъем с 12 и 5 вольтами, а также две «массы». К нему можно спокойно подцепить хоть десяток вентиляторов. Это решает проблему нехватки разъемов на материнке, чем страдают многие бюджетные модели, особенно в Micro-ATX и Mini-ITX. Но у такого подключения отсутствуют регулировка оборотов и мониторинг.
Чтобы не испортить комфорт, к которому шли десятилетиями, производители выпускают специальные модели, которые могут работать на пониженных оборотах. Это удобно для создания постоянного воздушного потока в корпусе. В таких случаях регулировка оборотов не требуется — минимальных оборотов на вдув и выдув достаточно для охлаждения системы в средней нагрузке. Зато остаются свободные пины на материнке для подключения оборотистых моделей, плюс снимается лишняя нагрузка с шины питания материнки. Тут уже каждый сам себе режиссер и придумывает сценарии использования разных разъемов сам.
Вертушки-самоцветы
Мы разобрали всего три типа коннекторов. Но бывают и другие. Например, шестиконтактные коннекторы. Это особенность самых технологичных вентиляторов. Нет, они не отличаются по характеристикам и не дуют морозом в жаркий день. Это обычные вентиляторы, но с подсветкой. Пожалуй, появление таких вентиляторов начинает новую эпоху компьютерных сборок. Как когда-то персональный компьютер превращали в комфортный, теперь комфортный ПК становится красивым.
Повальное распространение RGB в игровых сборках заставляет производителей добавлять подсветку везде. И, если наушники, мышь или клавиатура — это самостоятельные устройства и могут программироваться как угодно, то вентилятор — штука простая и не имеет встроенного контроллера для управления подсветкой. Поэтому настройкой и синхронизацией подсветки в пределах системного блока занимается материнская плата. Чтобы было красиво и по феншую, производители ввели еще несколько пинов, которые отвечают за управление подсветкой.
Причем возникла новая путаница. Каждый завел свою технологию и продвигает только ее. Это мешает собрать универсальную систему подсветки, поэтому выбор каждой детали в компьютере теперь обусловлен еще и поддержкой фирменных технологий. У Asus это Aura Sync, у Gigabyte — RGB Fusion, а MSI продвигает Mystic Light. Это только софтовая сторона вопроса.
В техническом же плане управление подсветкой различается еще и рабочим вольтажом, а также количеством пинов. Для управления подсветкой часто используют разъемы 12V-G-R-B, 5V-G-R-B или 5V-D-G. Они сильно отличаются и не имеют обратной совместимости. И вот почему.
Светодиоды бывают трех типов: одноцветные, RGB и ARGB. В первом и втором варианте это обычные диоды с одни или тремя катодами, которые управляются аналогово: 12 вольт для питания и по проводу на каждый цвет. ARGB или лента с адресным управлением работает на диодах со встроенными контроллерами.
В каждую лампочку встроен контроллер, который управляет ее яркостью и цветом по цифровому каналу. Обычно, это тип подключения 5V-D-G. Где 5V — 5 вольт, G — масса, а D — Digital Input. Тот самый DI, который передает информацию каждому контроллеру и диоду отдельно, адресно. Что умеют такие ленты:
Каждая лампочка управляется самостоятельно, поэтому может показать любой из миллиона цветов независимо, а также с разной яркостью.
Обычная RGB-лента тоже принимает различные оттенки, но делает это полностью:
Это ограничивает возможности кастомизации и уже перестает пользоваться спросом как в компьютерном сегменте, так и в промышленном, где основное применение ARGB-диоды находят в бегущих строках и мультимедийных баннерах.
В материнских платах управление подсветкой работает через один разъем. Чтобы подключить к нему несколько вентиляторов, используют внешние контроллеры или разветвители.
Контроллеры, к слову, тоже питаются от разъемов блока питания SATA или Molex.
Что предлагает современный вентилятор
Самое главное — компьютер стал персональным, комфортным и теперь уже красивым. Этот процесс превращения из чудовища в красавчика можно назвать эволюцией. Ей подверглись и технические особенности, и визуальные. Вентиляторы тоже подтянулись, чтобы существовать в одном стиле с платформой.
Что касается коннекторов для подключения, то основная часть вентиляторов до сих пор доступна со всеми вариантами подключения. А вот что сильно изменилось, так это ответная часть — управление на материнской плате.
Если раньше некоторые функции получали лишь топовые бренды и модели, а иногда и вовсе, только серверный сегмент, то постепенно эволюция дошла и до самых бюджетных систем. Материнские платы адаптировали под требования пользователей, поэтому большинство из них умеет теперь не только управлять скоростью и мониторить обороты, но и создавать невероятные эффекты с помощью подсветки. Это тоже можно записать в достижения эволюции: превращение вентилятора в современное умное устройство. Интересно представить, что же будет с повелителями воздуха дальше.
