Вальмовая крыша
Вальмовая крыша — это четырехскатная кровля, состоящая из двух треугольных и двух трапециевидных скатов, которые расположены под наклоном. Особенно актуальна при возведении малоэтажных зданий, но подходит и для высоток.
Все о вальмовой крыше
Что такое вальмовая крыша

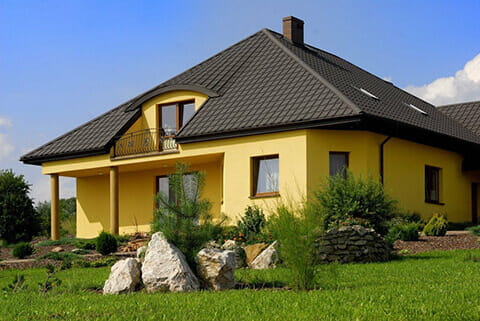

Классическая вальмовая кровля состоит из четырех скатов: двух треугольных и двух в форме трапеций, расположенных под наклоном. В верхней точке они образуют конек, а сбоку — наклонные ребра, которые и называют вальмами. Сверху конструкция напоминает конверт. Используют ее преимущественно при строительстве частных домов. Она идеальна для обустройства мансарды. Но также подходит для высоток, когда есть необходимость в создании покатой кровли.
Особенности конструкции
Сегодня строители и архитекторы при возведении вальмовых крыш не ограничивают себя четырьмя скатами. Они создают и более сложные строения с коньками на разном уровне, ендовами и сторонами различной геометрии. Но у такой кровли есть несколько особенностей, характерных для всех ее разновидностей. У нее нет фронтонов, верх завершается коньком, боковые поверхности идут от карнизного свеса, а заканчиваются образованием ребер.
Основные элементы
Такая стропильная система применяется при возведении четырехугольного здания. Дома с большим количеством углов требуют возведения более сложных верхних элементов.
Плюсы и минусы
Вальмовые крыши пользуются большой популярностью, особенно в частном секторе, что объясняется наличием у них множества достоинств.
Преимущества
Недостатки
Отличия от шатровой и двухскатной крыши
Что лучше выбрать — вальмовую или двухскатную крышу, зависит главным образом от вкуса и частично от бюджета. Двухскатная более высокая, внешнее она менее привлекательна, но обеспечивает больше пространства. Кроме того, ее проще строить. Произвести расчеты можно самостоятельно. Чтобы спроектировать конструкцию с четырьмя сторонами, потребуется помощь профессионального строителя.
Обустроить двухскатную мансарду не так затратно, как четырехскатную. В среднем на последнюю уходит примерно на 10-20% больше денег. Обычно выбор в пользу первого типа кровельного покрытия обусловлен финансовыми соображениями. На самом деле, экономия минимальная. Если правильно спланировать бюджет, классическая вальмовая крыша окажется не такой уж и затратной. Намного дороже обходятся только конструкции со множеством элементов на разном уровне.
Некоторые люди ошибочно отождествляют вальмовое и шатровое покрытия, потому что они состоят из четырех скатов. Но у первой они образуют конек, а у второй сходятся вверху в одной точке. Чердак такой формы нельзя назвать самым удобным для создания жилого помещения. Зато шатровое покрытие прекрасно подходит для беседок.
Вальмовые крыши бывают голландскими, датскими и ломаными. Они отличаются количеством скатов, их формами, уровнями и наличием дополнительных элементов.
Есть и другие виды: с колоннами, конусными выступами и другими архитектурными элементами. Но для любого из них будет характерно наличие треугольных и трапециевидных сторон.
Вальмовая крыша: расчет, стропильная система, сложные узлы
Иногда само название типа крыши подсказывает нам как она будет выглядеть. Легко представить себе односкатную крышу, двускатную и даже коническую, но перед словом «вальмовая» наша фантазия бессильна.
Что же это за крыша?
Треугольные скаты могут занимать либо все пространство от конька до карниза, либо только его часть. В последнем случае крыша будет называться полувальмовой. Такие крыши условно делятся на голландские и датские, в зависимости от того, где расположены вальмы – выше фронтона или ниже.

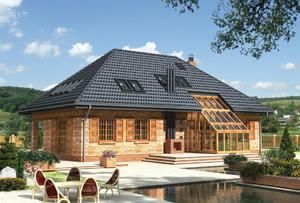

Вальмовая крыша на доме с эркером
Очень эффектно выглядят вальмовые крыши на домах с эркерами. Под эркером понимается некое дополнительное пространство, выходящее за пределы плоскости фасада. Такая пристройка может иметь многогранную или полукруглую форму, занимать один или несколько этажей, прятаться под общей крышей здания, а может иметь и собственную кровлю. Крытый балкон для летнего завтрака, кокетливая башенка или же часть многоугольной комнаты – какой бы вариант вы не выбрали, эркер сделает дом более живым и нарядным.
Плюсы вальмовой крыши
… и минусы!
Расчет вальмовой крыши
Основной параметр, на котором базируются все расчеты – это уклон кровли. Его следует выбирать, исходя из значений ветровой и снеговой нагрузок, свойственных региону строительства. Чем меньше уклон крыши, тем более она устойчива к порывам ветрам, но при этом более уязвима для сильных снегопадов. Снег с малоуклонной крыши скатывается менее охотно, что приводит к разного рода неприятностям, от внезапного и травмоопасного схода большого объема снега, до протечек, связанных с его таянием.
Зависимость полезной площади мансарды от угла наклона кровли
При выборе уклона также следует учесть свойства выбранного кровельного материала. Для каждого покрытия существует свой диапазон применимости, в рамках которого кровельный материал безупречно справляется со своими функциями.
Кроме того, важно знать, будет ли помещение под крышей жилым и отапливаемым, или же нет. Несмотря на то, что вальмовая крыша – не самый лучший вариант для организации мансарды, при желании под ней все-таки можно уместить небольшое жилое помещение.
Зная длину и ширину здания и определившись с требуемым уклоном, по законам геометрии легко рассчитать высоту кровли, а также площади всех четырех скатов.
Суммировав площади скатов, можно оценить количество кровельного материала. При покупке нужно умножить расчетное количество на поправочный коэффициент, равный примерно 1,1-1,3 (в зависимости от типа покрытия). Он учитывает неизбежные потери материала при раскрое.
Как устроена стропильная система вальмовой крыши?
Стропильная система вальмовой крыши
Основными элементами стропильной системы для вальмовой крыши являются:
Этапы монтажа вальмовой крыши
На этом этапе монтаж стропильной системы завершен, можно приступать к укладке кровельного «пирога». Его состав и порядок укладки неизменен для любых кровель, кроме инверсионных:
Сложные узлы вальмовой крыши
Особое внимание при возведении стропильной системы для вальмовой крыши стоит уделить фиксации стропил к мауэрлату и коньковому брусу. От надежности сопряжения этих элементов зависит устойчивость всей кровельной конструкции, а значит, в конечном итоге, безопасность людей.
Узлы крепления стропильной системы
На этапе укладки кровельного «пирога» самым сложным и потенциально проблемным видом работ является, безусловно, оформление различных примыканий и проходок через кровлю.
Вальмовая крыша – эффектная и надежная конструкция с множеством достоинств, которые могут быть сведены «на нет» выбором некачественных материалов, а также ошибками проектирования и монтажа. Выбирайте лучшее, доверяйте расчет и монтаж своей крыши профессионалам – и она будет радовать вас долгие годы!
Какие бывают вальмовые крыши, особенности конструкций
Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.
Что такое вальмовая крыша
Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.
Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.
Плюсы и минусы вальмовой крыши
Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.
К положительным сторонам вальмовых кровель относят:
Имеются и отрицательные моменты при использовании вальмовых кровель:
Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.
Особенности конструкции
Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:
Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию
Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.
Фотогалерея: разновидности вальмовых крыш
Виды вальмовых крыш
Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.
Полувальмовая крыша
Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.
Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.
Четырёхскатная вальмовая крыша
Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30 o и отличается повышенной устойчивостью к ветровым нагрузкам.
Четырёхскатная кровля по-американски
Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.
Вальмовая крыша с «кукушкой»
Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:
Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно
Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.
Вальмовая крыша с козырьком
Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.
Несимметричная вальмовая крыша
Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.
Бесконьковая вальмовая крыша
Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.
Монтаж вальмовой кровли
Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.
Монтаж вальмовой стропильной системы производится следующим образом:
Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие
При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.
По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.
При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.
Видео: монтаж вальмовой кровли в одиночку
Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!
Что такое вальма крыши: особенности устройства, отличия от других элементов крыши
Вальмовый тип крыши смотрится изящно и легко. Украшает дома любой высоты и позволяет использовать практически любой материал кровли.
Проект такой крыши сложнее, а стоимость возведения выше, чем для не менее популярной двускатной или плоской. Но деньги, затраченные на услуги инженера-конструктора, будут сэкономлены на отсутствии сезонного ремонта в будущем.
Что это такое?

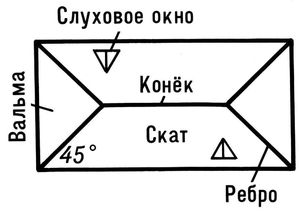

Вальма — формообразующий элемент вальмовой крыши, представляющий собой треугольный скат от карниза до вершины, поднимающийся над торцовыми стенами. Такой тип кровли достаточно популярен ввиду отличных эксплуатационных характеристик:
У стандартной вальмовой крыши 4 ската: два треугольника друг напротив друга (вальмы) и две трапеции, а также вершина кровли — конек.
В некоторых источниках вальмой называют ребро стыка скатов крыши, что неверно. Брус, который по внешнему углу крыши крепится к коньку верхним концом и к мауэрлату — нижним, является диагональным стропилом. Всего таких стропил вальмовая кровля содержит четыре.
Отличия от конька
Другая промашка в том, что на форумах и в статьях путают вальму и конек. Конек — это ребро стыка скатов наверху крыши, он всегда расположен горизонтально относительно земли. Вальма же наклонена и имеет форму треугольника. Она присоединяется к торцу конька центральным рядовым стропилом.
Отличия от ендовы
Ендова — это впадина между выпуклыми поверхностями кровли, иначе говоря, внутренний стык скатов. Ендова образуется при соединении 2-х частей строения под прямым углом.
Ендова, в отличие от вальмы, спускается от конькового прогона к внутреннему углу, а не к наружному. Их не нужно опускать (изменять линию врубки «птичий клюв»), и там, где ендова соединяется с коньком, вертикальный распил делают односторонним.
Преимущества и недостатки
К однозначным достоинствам вальмовой крыши относят:
Есть и недостатки:
Минусы конструкции условны, так как не сулят потерю надежности и решаются увеличением денежных вложений.
Устройство в стропильной системе
Место вальмы в стропильной системе лучше рассмотреть на примере классической вальмовой крыши. Она состоит из двух треугольных скатов и двух трапециевидных. Противолежащие треугольные скаты заменяют фронтоны, их вершины соединены прогоном конька.
На чертеже видно, что вальма крепится верхним концом к прогону конька, другим к мауэрлату.
Напарники вальмы в стропильной системе:
Высота, толщина и шаг стропил рассчитываются специалистом с учетом решающих факторов:
Укрепление и усиление ската
Крыши домов во многих поясах Земли выдерживают круглогодичную атаку атмосферных осадков. Как минимум, тяжеловесные снега зимой и проливные дожди в весенне-осенний сезон. Но работать нужно не только с вальмой, но и со всей системой.
Заключение
В заключение нужно отметить, что вальмовые крыши служат людям несколько веков. И давно ясно, что все усилия на конструирование и возведение такой крыши прилагаются не зря.
Особенно это актуально в холодных широтах, где зима дарит пласты снега, способные обрушить плоскую крышу. А весна с ее веселой капелью ищет зазоры в кровле и знакомит с коррозией. Скаты вальмовой крыши способны долго защищать жильцов от сезонных неурядиц.
Вальмовая крыша.
Вальмовая четырехскатная крыша – это сложная конструкция из балок и стропил. Вальмовая крыша состоит из каркаса, на который сверху укладывается любое наружное покрытие. Для покрытия чаще всего используют металочерепицу, ондулин или шифер.
Конструкция вальмовой крыши состоит из таких элементов:
Отличительной особенностью вальмовой крыши является отсутствие фронтов. Поэтому мансардные и слуховые окна находятся прямо на скатах.
Плюсы и минусы вальмовой крыши.
Вальмовые кровли обладают массой практических преимуществ:
Вальмовая крыша имеет и ряд недостатков:
Во время осадков, особенно в виде дождя через окна в мансарде проникает влага. Окна, конечно, же можно накрывать перед дождем, что не очень удобно.
Типы конструкций вальмовых кровель.
Вальмовые крыши имеют несколько типов:
Классическая четырехскатная крыша.
Для ее конструкции и монтажа используются прямые стропила. Угловые ребра начинаются от конька, а свесы расположены на одной высоте.
Полувальмовая голландская вальмовая крыша.
Полувальмовая датская вальмовая крыша.
При такой форме торцевой скат монтируется ниже вертикального фронта, за счет чего фронт в форме треугольника предусматривает такую же форму окон.
Вальмы шатровой крыши имеют форму равнобедренных треугольников, при этом ребра сходятся в одной точке. Особенно популярна для домов квадратной формы.
Ломаная вальмовая конструкция.
Конструкция формируется из скатов разных размеров, которые расходятся под разными углами. В таких домах площади используются более рационально, а внешне они выглядят оригинально и эффектно.
