Что такое утка в вентиляции

Утка прямоугольная

Ассортимент фасонных частей для прямоугольных воздуховодов от ООО «ТПФ «СтройВент» включает и вентиляционные утки. Использование подобных переходников позволяет изменить уровень воздуховода в тех случаях, когда его прямая прокладка невозможна.

Изделия изготавливаются из высококачественной оцинкованной или нержавеющей стали и имеют различные типоразмеры, что позволяет клиентам выбрать и купить утки с необходимыми характеристиками.

Все модификации отличаются:

Перед покупкой вентиляционных прямоугольных уток рекомендуем детально ознакомиться с характеристиками отдельных товарных позиций и актуальным прайс-листом на них.

Наша компания принимает заказы на вентиляционные металлические утки для прямоугольных воздуховодов от юридических лиц из любого российского города.

Каждому клиенту гарантируется:

Ждем Ваших заявок на сотрудничество, для оформления которых заполните предлагаемую электронную форму!

Утка прямоугольная используется при монтаже вентиляционных воздуховодов соответствующего сечения. Она делается из оцинкованной или нержавеющей стали.

Утка применяется в вентиляционных системах сложной конфигурации в тех случаях, когда трубы смещены по продольной оси. При заказе изделия надо обратить внимание на его размеры.

В прямоугольной системе вентиляции, предназначенной для подвода или отвода воздуха, основным параметром утки считается размер стороны А. От него зависит минимальная длина L_min. При смещении Н ≥ 0,5А, L_min составляет А+60 мм.

Если конфигурация прямоугольной вентиляционной утки отличается от указанной на схеме, то параметры согласовываются с менеджером компании.

Условное обозначение:

ПУ — АхВ — L — C

ПУ — Утка прямоугольная

АхВ — Размеры утки

L — Длина перехода (стандартная длина приведена в таблице)

Источник

Типы вентиляционных воздуховодов

Одной из основных составляющих любой вентиляционной системы служит воздуховод, представляющий собой конструкцию в виде трубопровода, служащую для передвижения воздуха. В системе воздуховодов имеются прямые участки и фасонные части, которые влияют на направление движения воздушных потоков, а также на их соединение и разделение. К его выбору рекомендуется подходить основательно, в зависимости от индивидуальных параметров вашей системы и условий, в которых они будут применяться. Попробуем разобраться в многообразии видов воздуховодов, ведь от этого зависит Ваш выбор.

Для начала рассмотрим внешний вид воздуховодов. Их можно классифицировать по форме сечения. Подразделяются на:

Также воздуховоды подразделяются в зависимости от материала, из которого они изготовлены. Бывают из:

По конструкционному исполнению выделяют:

По способу соединения:

Поговорим о различных формах воздуховодов.

Воздуховоды с прямоугольным сечением

Рассмотрим воздуховоды с прямоугольным сечением. Их используют в зданиях промышленного значения и жилых помещениях. Монтаж таких воздуховодов достаточно прост, при этом обеспечивается необходимый уровень герметичности. Однако стоимость их в с сравнении с круглыми может быть дороже на 20-30%. Время монтажа прямоугольных каналов также занимает больше времени, чем круглых из-за необходимости делать и скреплять фланцы.

Основные виды комплектующих для воздуховодов с прямоугольным сечением

Прямой участок воздуховода

На прямоугольных участках можно выбрать высоту, ширину и длину воздуховода (с учетом технологических ограничений).

Диапазон размеров:

Вентиляционный отвод на 90⁰ и 45⁰

Используется при необходимости изменения направления воздуховодов. Такой элемент является одним из самых необходимых при монтаже любого объекта.

Для заказа существует условное обозначение:

Для стандартных отводов L₁= L₂ не указывать.

Установка направляющей воздушного потока.

Диапазон размеров:

от 100×100 мм до 1200×2000 мм:

Отвод вентиляционный из оцинкованной стали толщиной от 0,55 мм до 1,0 мм,

Отвод вентиляционный из нержавеющей стали толщиной от 0,5 мм до 0,8 мм.

Возможно любое соотношение размеров ( с учетом технологических ограничении ).

Радиус (мм) – R (с учетом технологических ограничений)

Переход на прямоугольное сечение

Возможность перейти с одного размера сечения на другое. По желанию можно даже изменить прямоугольное сечение на круглое. Без таких элементов практически невозможно выполнить быстро и качественно монтаж, поскольку изготовление таких деталей занимает достаточно много времени.

Для заказа существуют условные обозначения:

Возможно любое соотношение размеров (с учетом технологических ограничений)

Прямоугольный вентиляционный тройник

При необходимости разветвления воздуховодов используют такую типовую фасонную деталь, как прямоугольный вентиляционный тройник. Он является многофункциональным так как позволяет также обойтись без переходников с одного сечения на другое. Альтернативным решением может быть использование врезок в боковую часть воздуховода.

Для заказа существует условное обозначение:

Крестовина вентиляционная прямоугольная

Также можно использовать прямоугольный участок воздуховода с установленными в него врезками, называемый крестовиной. Они служат для присоединения четырех либо трех воздуховодов одновременно. Сечение и число врезок могут быть разными. В крестовине врезки можно расположить под разным углом. Воздуховоды нужно монтировать в разных направлениях для обеспечения правильного потока воздуха.

Вместо крестовины часто также используют тройник и дополнительную врезку.
Стандарт длины прямоугольной крестовины: L = a + 200 мм

Заглушка торцевая

Такая деталь, как заглушка, применяется при перекрытии находящейся в конце системы фасонной детали или торца воздуховода. Ее использование позволит уменьшить аэродинамический шум и увеличить герметичность системы.

В заказе указывают:

Соотношение размеров может быть разным (учитывая технологические ограничения). Возможно любое соотношение размеров (с учетом технических ограничений)

Утка прямоугольная

Если Вы хотите изменить уровень воздуховода, рекомендуем применять вентиляционную утку. Она осуществляет небольшое смещение, когда прямая прокладка воздуховода невозможна. Например, при обходе каких-либо препятствий под потолком – поперечно проходящие трубы или бетонные балки. Альтернативным решением для изготовления утки служит использование двух полуотводов по 30⁰ или 45⁰.

Для заказа нужно указать:

Также можно использовать любое соотношение размеров (учитывая технологические ограничения).

Прямоугольная врезка

Такая деталь, как прямоугольная врезка используется при монтаже в одну из сторон воздуховода (в нем проделывают отверстие). Ее прикрепляют механическим путем, используя заклепки и саморезы. Также учитывается, что сторона отверстия для врезки должна быть меньше стороны воздуховода (мин. на 50 мм.). Между воздуховодом и врезкой используют силиконовое уплотнение. Их применяют в местах разветвления потока. По сути это тот же тройник, только сделанный по месту.

При заказе выбирается:

Дроссель клапан

Для изготовления используется оцинкованная сталь. Он состоит из патрубка, полотна и сектора управления. Так называемая лопатка, располагающаяся с внешней стороны клапана, устанавливается на узел управления. При помощи рукоятки ее можно поворачивать. Под необходимым углом при помощи лопатки перекрывается сечение клапана. Лопатку фиксируют гайкой-барашком. При помощи градуированной шкалы устанавливают угол ее поворота. Дроссель-клапаны рекомендуется использовать на главных магистралях или в месте разветвления воздуховода. Помимо этого, в большинстве случаев без дроссель-клапанов невозможно отбалансировать систему и выставить необходимые расходы воздуха на решетках, поэтому очень важно ставить их в нужных местах.

Зонт крышный

В системах вентиляции с механическим и естественным побуждением используют прямоугольные или круглые зонты с креплением на фланцах из уголка или шины, чтобы атмосферные осадки не проникали в вентиляционные шахты. Такой зонт служит конечным элементом практически для любой вентиляционной системы стоящей вертикально.

Пленумы вентиляционные

Для добавления с улицы свежего воздуха к циркулирующему потоку используют вентиляционный пленум. Представляет собой специальное воздухозаборное устройство в виде короба с двумя входами. Также в нем есть выход для воздушного потока. Пленум может перемещать холодный, нагретый и свежий воздух.

Вентиляционный адаптер

Вентиляционный адаптер – используется для присоединения вентиляционных решеток квадратного или прямоугольного сечения. (300х300; 450х450; 600х600). Закрепить распределительную решетку, например 450х450мм к воздуховоду D160 просто невозможно без адаптера. Помимо этого, при помощи адаптера устраняются вихревые эффекты на выходе из вентиляционных решеток.

Шибер

В системе вентиляции не обойтись без запорно-регулирующего устройства, именуемого шибером, состоящим из стального полотна и направляющей панели. Размеры его зависят от размера воздуховода. Его изготавливают из тонколистовой оцинкованной стали толщиной от 0,55 до 1 мм. (зависит от сечения и диаметра детали). Подразделяются на прямые (в системах аспирации и пневмотранспорта) и косые (в системах общеобменной вентиляции) шиберы. При этом давление в системе не должно превышать 1000 Па. Основная функция – регулировка воздушного потока.

Гибкие вставки для воздуховодов

Для устранения вибрации различного оборудования (как правило вентиляторы) используют гибкие вставки для воздуховодов, изготавливаемые из износостойкого материала «робаст», прикрепляемый к посадочным элементам из оцинкованной стали. Прямоугольные гибкие вставки на фланцах из шины бывают длиной 150 и 240 мм.(или изготавливаются под размер на заказ) Также Вы можете подобрать необходимый размер сечения.

Воздуховоды круглого сечения

Воздуховоды круглого сечения подразделяются на спирально-навивные и прямошовные. Они могут использоваться в общеобменной, приточно-вытяжной вентиляции, а также в системах пневмотранспорта и аспирации.

Рассмотрим преимущества и недостатки каждого из этих видов.

Источник

Вентиляционная утка круглого сечения

Вентиляционная утка круглого сечения

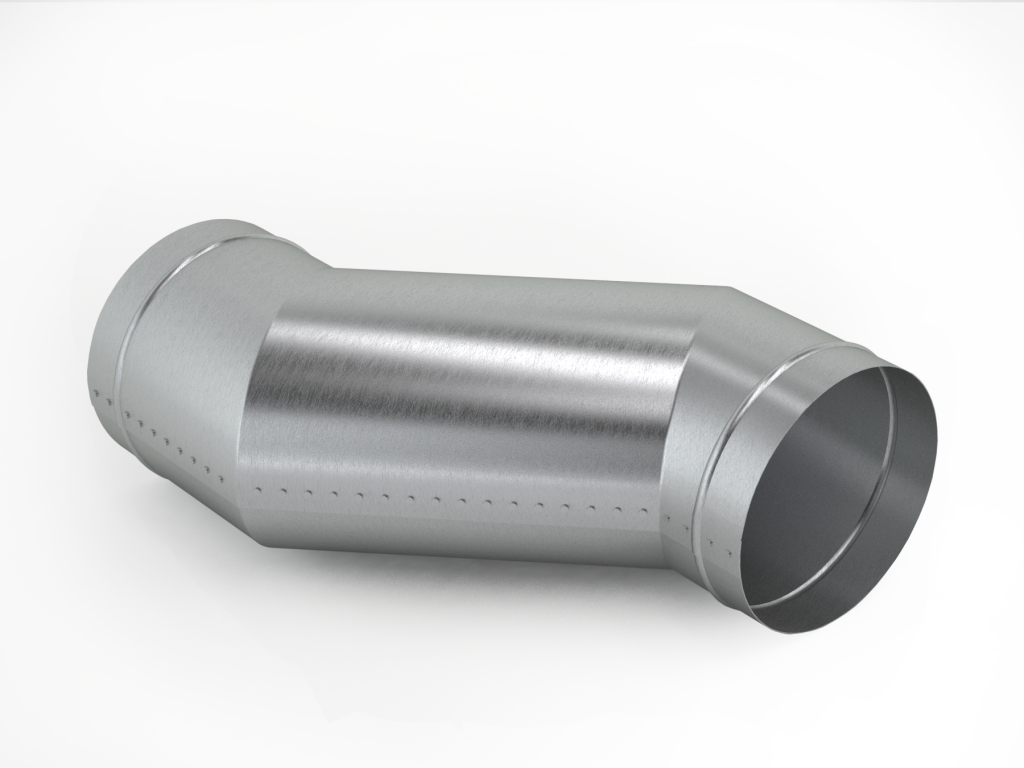

Вентиляционная утка – элемент вентиляционной системы, предназначенный для решения ряда задач таких как, соединение воздуховодов, расположенных на разных уровнях и соединение воздуховодов, на пути которых находится препятствие – утка позволяет обогнуть мешающие непосредственному соединению крепежи и другие элементы строений.

Чтобы сделать заказ, скачайте, заполните и отправьте нам бланк-заказ. Заказ нестандартных деталей и консультации с нашими инженерами по телефону и почте круглосуточно!

На собственных производственных мощностях, мы изготавливаем круглые вентиляционные утки диаметров от 100 до 1600 мм. Толщина металла от 0,5 до 4мм. Участок производства круглых уток оснащен современными высокотехнологичными станками, что гарантирует точность размеров и полное соответствие стандартам Российской Федерации (класс П и Н). Все готовые изделия проходят контроль качества и инспектируются на предмет геометрической точности изготовления.

В зависимости от материала соединяемых воздуховодов, утки могут быть изготовлены из оцинкованной, нержавеющей, черной стали и иметь различные типы соединения (ниппельное, фланцевое). По чертежам заказчика могут быть изготовлены индивидуальные размеры вентиляционных уток круглого сечения.

Все изделия имеют сертификаты соответствия Госстандарта России. Благодаря использованию в производстве современного автоматизированного оборудования, нам удалось обеспечить высокую производительность и качество нашей продукции. Минимизация отходов заготовительного материала способствует снижению себестоимости и цены на готовую продукцию. Вентиляционные утки круглого сечения нашего производства обеспечит безопасность монтажа и долговечность эксплуатации.

Источник

Вентиляционная утка прямоугольного сечения

Назначение прямоугольных вентиляционных уток

Прямоугольные вентиляционные утки используются для изменения маршрута воздуховода, чаще всего данные изделия применяются, когда необходимо обогнуть препятствие на пути воздуховода с наименьшими потерями давления в вентиляционной сети. Вентиляционные утки АэроСтар изготавливаются из оцинкованной стали высокого качества, которая придает изделию повышенную коррозинностойкость. По желанию заказчика, данные изделия могут быть изготовлены из нержавеющей, либо черной стали.

Схема вентиляционной утки прямоугольного сечения

Условное обозначение на схеме:

А — сторона А (высота), мм;

В — сторона В (ширина), мм;

L — длина изделия, мм.;

Н — смещение оси изделия, мм.;

S — смещение, мм.

Технические характеристики прямоугольных вентиляционных уток АэроСтар

Наша компания находится на российском рынке вентиляции больше 15 лет, мы являемся экспертами в области производства канального оборудования для вентиляции.

Большая сторона (B), мм.

Меньшая сторона (А), мм.

Размеры сечения прямоугольных вентиляционных уток: мы изготавливаем прямоугольные изделия размерами от 100×100 мм до 1200×2000 мм.

Толщина оцинкованной стали: от 0,55 мм до 1,0 мм.

Изготовление вентиляционных уток прямоугольного сечения на заказ

Каждый проект вентиляции в большинстве современных зданий уникален, поэтому проектировщики прибегают очень часто к нестандартным изделиям, качественно изготовить которые могут не все компании на вентиляционном рынке Санкт-Петербурга, наше производство отличается тем, что у нас накоплен колоссальный опыт в данной сфере, поэтому нам доверяют профессионалы. Наиболее часто вопрос изготовления нестандартных уток связан с внесением следующих изменений:

Соединение прямоугольных вентиляционных уток

Стандартные вентиляционные изделия АэроСтар прямоугольного сечения изготавливаются с фланцевым присоединением (фланец из шины с уголком), по желанию заказчика мы можем изготовить данный вид продукции с другими типами присоединения:

Стандартное соединение прямоугольных изделий АэроСтар — фланцевое.

Купить прямоугольную вентиляционную утку

Чтобы узнать цену и купить вентиляционную утку прямоугольного сечения, достаточно отправить вашу заявку нам на почту office@aerostar-spb.ru, либо позвонить по телефону (812) 313-41-15.

Не нашли нужной информации, оставьте свои контакты и мы с Вами свяжемся

Источник

Утка прямоугольная

Прямоугольная утка дает возможность соединять прямоугольные воздухопроводы, смещенные в пространстве относительно друг друга. Использование уток позволяет смонтировать воздуховод сложной конфигурации с учетом особенностей помещения: обогнуть выступающие части – балки, колонны. Прямоугольные утки изготавливаются в соответствии размерами сечений воздуховодов, уровнем смещения, необходимой длинной изделия. При заказе утки указывают смещение одной или обеих плоскостей, а также общую желаемую длину изделия. При этом необходимо учитывать требования к минимальной допустимой длине изделия (L_min).

Если смещение S ≥ ½ A, то L_min=A+60 мм

По умолчанию длина утки выполняется равной минимальному допустимому значению. Обратите внимание, при заказе утки прямоугольной на первое место ставится размер стороны А. (в соответствии с эскизом в бланке заказа). В случае, если смещений больше одного, либо утка имеет большее количество параметров, конфигурация согласовывается с менеджером дополнительно.

В таблице приведены примеры исполнения прямоугольной утки:

Возможные варианты исполнения
Материал: оцинкованная сталь / нержавеющая сталь / черная сталь.
Соединение: на шинорейке / фланцевое / ниппельное.

Источник
