Что такое универсальный шарнир
универсальный шарнир
Смотреть что такое «универсальный шарнир» в других словарях:
универсальный шарнир — шарнир Гука Устройство из двух вилок, соединённых крестообразным элементом, образующих кинематические пары, оси которых пересекаются под прямым углом. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом Синонимы шарнир Гука … Справочник технического переводчика
универсальный шарнир — Kardano lankstas statusas T sritis fizika atitikmenys: angl. Cardan joint; Hooke’s coupling; universal joint vok. Kardangelenk, n; Universalgelenk, n; Wellengelenk, n rus. кардан, m; карданный шарнир, m; универсальный шарнир, m pranc. cardan, m;… … Fizikos terminų žodynas
универсальный шарнир — Kardano pakaba statusas T sritis automatika atitikmenys: angl. gimbal vok. kardanische Aufhängung, f; Kardanring, m rus. карданный подвес, m; универсальный шарнир, m pranc. articulation à Cardan, f; Cardan, m; charnière universelle, f … Automatikos terminų žodynas
ШАРНИР ГУКА, УНИВЕРСАЛЬНЫЙ ШАРНИР — (Universal joint, coupling) подвижное (шарнирное) соединение валов, допускающее работу последних под изменяющимися углами. Концы валов снабжены вилками, соединяющимися с помощью жесткой крестовины, концы которой могут свободно вращаться в… … Морской словарь
двойной универсальный шарнир — Шарнир, состоящий из двух универсальных шарниров, имеющих одно общее звено. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом … Справочник технического переводчика
ШАРНИР ГУКА — шарнир Кардана, универсальный шарнир, приспособление для передачи вращения между двумя валами, стоящими под углом друг к другу (см. Карданный вал). Ш. Г. состоит из центральной крестовины и двух насаженных на концы валов вилок, которые шарнирно… … Сельскохозяйственный словарь-справочник
ШАРНИР ГУКА — универсальный шарнир, механизм Кардана, пространственный шарнирный механизм в виде креста, связывающий при помощи промежуточного звена 2 (фиг. 1) два вала 1 и 3, каждый из к рых оканчивается вилкой, вращающейся на противоположных концах креста.… … Технический железнодорожный словарь
Шарнир — Цилиндрический шарнир Шарнир (нем. Scharnier, от фр. charniere, от лат. c … Википедия
карданный шарнир — Kardano lankstas statusas T sritis fizika atitikmenys: angl. Cardan joint; Hooke’s coupling; universal joint vok. Kardangelenk, n; Universalgelenk, n; Wellengelenk, n rus. кардан, m; карданный шарнир, m; универсальный шарнир, m pranc. cardan, m;… … Fizikos terminų žodynas
Шарнир Гука — описание и его функции
Шарнир Кардана, универсальный шарнир, приспособление для передачи вращения между двумя валами, стоящими под углом друг к другу. Предназначен для передачи крутящего момента от колонкового привода на задвижку.
Шарнир Гука применяется там, где угол между осями валов меняется вследствие относительной подвижности или перемещения их опор, например, в сельскохозяйственных машинах, автомобилях ( так называемый карданный вал), фрезерных станках и др.
Если соединить последовательно два шарнира Гука, то можно передать вращение между осями, не лежащими в одной плоскости. В этом случае опора среднего вала может быть устранена и механизм превращается в шестизвенный 4-го рода. В практике такой механизм применяется для получения постоянного передаточного числа. С этой целью обе вилки промежуточного вала монтируют в одной плоскости, а оси ведущего и ведомого валов располагают под равными углами к оси промежуточного вала.
Крестово-шарнирная муфта, или шарнир Гука, состоит из двух втулок, насаживаемых на соединяемые валы, и разъемного кольца, скрепляемого болтами. На втулках имеются по два отростка с цапфами на концах, которые охватываются разъемным кольцом. Смещение валов происходит за счет относительного перемещения деталей муфты во время работы.
Входит составной частью в некоторые гидроприводы, например в гидропривод, представляющий компактное соединение в одном корпусе насоса и мотора. Гука с диском 3, вращающимся в чашке 4, которая может устанавливаться под разными углами а к валу с помощью особого управления R. В диске 3 сделаны шаровые гнезда для головок шатунов 5, приводящих в движение поршни 6 последние же ходят в цилиндрических каналах барабана, заклиненного на ведущем валу. При вращении вала поршни засасывают масло и выталкивают его в каналы неподвижной распределительной шайбы, откуда она поступает под поршни мотора, имеющего такое же устройство, как и насос, но и с расположением. При совпадении осей диска 3 и вала 1 передаточное число шарнира Гука постоянно и равно единице, а потому поршни насоса не1 работают и мотор стоит. При отклонении чашки с диском вал мотора приходит во вращение со скоростью, доходящей до скорости ведущего вала при afl. При отклонении чашки в другую сторону вал мотора полу-чает обратное вращение, следовательно, механизм реверсивный.
Шарниры Гука и система приводных шестерен арматуры также проходят полную ревизию. Все электрооборудование арматуры и колонки дистанционного управления ( КДУ) передаются для ревизии электромонтажной организации.
Наличие шарнира Гука и направляющего стержня устраняет неизбежный при ручной притирке перекос инструмента. При помощи шарнира Гука достигается перпендикулярность разрывного усилия к плоскости склеивания.
ШАРНИР ГУКА
универсальный шарнир, механизм Кардана, пространственный шарнирный механизм в виде креста, связывающий при помощи промежуточного звена 2 (фиг. 1) два вала 1 и 3, каждый из к-рых оканчивается вилкой, вращающейся на противоположных концах креста. При пере-

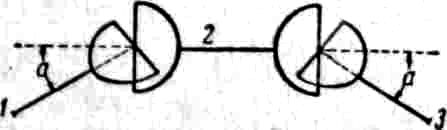

даче вращения между валами 1 и 3 передаточное число получается непостоянным; за время одного оборота оно меняется от cos а до 1/cos а, где а — угол между осями валов. При а = 90° передача невозможна; при а близком к 90° неравномерность вращения весьма значительна, поэтому Ш. Г. в чистом виде применяется лишь при небольших углах между валами Однако если между данными валами 1 и 3 (фиг. 2) установить промежуточный вал 2 и применить два Ш. Г., то при передаче вращения между валами 1 и 3 передаточное число за время одного оборота будет постоянным, если вал 2 будет составлять одинаковые углы а с валами 1 и 3 и если обе его вилки будут лежать в одной плоскости. Обычно вместо креста устанавливается муфта (камень) с двумя взаимно перпендикулярными отверстиями (фиг. 3), расположенными в двух различных плоскостях. Один и другой концы муфты обхватываются ушками головок двух соединяемых валов; сквозь ушки и отверстия в муфте проходят валики. В таком виде выполнен III. Г. для соединения большого и малого конвейерных винтов стокера паровозов ФД и ИС.
Полезное
Смотреть что такое «ШАРНИР ГУКА» в других словарях:
ШАРНИР ГУКА — шарнир Кардана, универсальный шарнир, приспособление для передачи вращения между двумя валами, стоящими под углом друг к другу (см. Карданный вал). Ш. Г. состоит из центральной крестовины и двух насаженных на концы валов вилок, которые шарнирно… … Сельскохозяйственный словарь-справочник
ШАРНИР ГУКА, УНИВЕРСАЛЬНЫЙ ШАРНИР — (Universal joint, coupling) подвижное (шарнирное) соединение валов, допускающее работу последних под изменяющимися углами. Концы валов снабжены вилками, соединяющимися с помощью жесткой крестовины, концы которой могут свободно вращаться в… … Морской словарь
Шарнир — Цилиндрический шарнир Шарнир (нем. Scharnier, от фр. charniere, от лат. c … Википедия
универсальный шарнир — шарнир Гука Устройство из двух вилок, соединённых крестообразным элементом, образующих кинематические пары, оси которых пересекаются под прямым углом. [http://sl3d.ru/o slovare.html] Тематики машиностроение в целом Синонимы шарнир Гука … Справочник технического переводчика
Шарнирная муфта — шарнир Гука, Карданный механизм, обеспечивающий передачу вращения валу, расположенному обычно под переменным углом … Большая советская энциклопедия
Карданный механизм — кардан, карданный или универсальный шарнир, шарнирная муфта, механизм, обеспечивающий вращение двух валов под переменным углом, благодаря подвижному соединению звеньев (жёсткий К. м.) или упругим свойствам специальных элементов (упругий К … Большая советская энциклопедия
Карданная передача — О сдвоенной педали, используемой барабанщиками, см. Кардан (музыкальный инструмент) Для информации о рок группе, ранее известной как Карданный Вал, см. Бони НЕМ Карданово соединение (шарнир Гука) Карданная передача конструкция, передающая… … Википедия
Компенсатор — (от лат. compenso возмещаю, уравновешиваю) в технике, 1) устройство или заполнитель для возмещения или уравновешивания влияния различных факторов (температуры, давления, положения и других) на состояние и работу сооружений, систем, машин … Большая советская энциклопедия
КОМПЕНСАТОР — (от лат. compenso возмещаю, уравновешиваю) 1) устройство или заполнитель для возмещения или уравновешивания влияния разл. факторов (темп ры, давления, положения и др.) на состояние и работу сооружений, систем, машин, приборов либо для определения … Большой энциклопедический политехнический словарь
Механизм — (греч. μηχανή mechané машина) это совокупность совершающих требуемые движения тел (обычно деталей машин), подвижно связанных и соприкасающихся между собой. Механизмы служат для передачи и преобразования движения … Википедия
Лекция 9. Механизм универсального шарнира. Механизм двойного универсального шарнира.
Вопросы, рассматриваемые на лекции. Кинематические схемы механизмов. Передаточное отношение. Неравномерность хода.
Некоторые основные понятия.
Универсальный шарнир (рис.26) представляет собой сферический четырехзвенник, т.е. механизм, состоящий из четырех звеньев, соединенных вращательными парами, оси которых проходят через одну общую точку.
Механизм предназначен для передачи вращения между пересекающимися осями I и II с межосевым углом a, который в процессе работы может изменять свою величину.
 |
Рис.26
Особенностью данной передачи является неравномерность вращения ведомого вала при постоянной угловой скорости ведущего вала. Зависимость между углами поворота валов j1 и j2’ определяется из выражения:
(7)
(8)
где
— угловые скорости шарниров.
Из формулы (8) следует, что передаточное число универсального шарнира- величина переменная. При увеличении угла a, как это видно из графика на рис.27, неравномерность вращения возрастает.
Коэффициент неравномерности
Для передачи вращения с одинаковыми угловыми скоростями применяют двойной универсальный шарнир, например, в силовой передаче автомобиля.
 |
Рис.27
Механизм двойного универсального шарнира (механизм Кардана). При симметричном расположении валов угловые скорости ведущего и ведомого валов будут постоянными и равными между собой, при этом промежуточный вал вращается неравномерно.
Дата добавления: 2015-11-06 ; просмотров: 1488 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Что такое шарнир Гука?
Шарнир карданного вала, универсальный шарнир, самая активная часть карданного вала соединение двух валов, при помощи его кардан может работать при определенных углах. Передает крутящий момент на задвижку от колонкового привода.
Муфта шарнирно-крестовая, также шарнир Гука, состоящий из двух втулок, которые насажены на соединяющие валы разъемного кольца, закрепленного болтами. Втулках имееет два ответвления со стержнями на концах, которые охвачены разъемным кольцом. Смещение вала получается из-за перемещения относительных деталей муфты во время езды.
Гука с диском, вращающимся в чашке, может быть установлена под разными углами. В диске стоят шаровые гнезда для голов шатунов, которые приводят поршни в движение, последние же работают в каналах цилиндрического барабана, стоящем на ведущем валу. Когда вал вращается, поршни втягивают масло и вталкивают его в каналы распределительной шайбы, после она проходит в поршни двигателя, который имеюеет аналогичное устройство. Когда оси совпадают диск и вал имеет одинаковые передаточные числа шарнира Гука постоянны и равны единице, и поэтому поршни насоса не работают и двигатель стоит. Когда чашка отклоняется с диском, вал мотора приводится во вращение при скорости, доводящей до скорости ведущего вала.
У шарниров Гука, система приводных шестеренок также проходят полный осмотр. Электрооборудование, арматура, колонки дистанционного управления переходят для ревизии электромонтажным организациям.
Шарнир Гука и направляющий стержень устраняет перекос инструмента из-за ручной притирки. При разрыве усилия к плоскости склеивания при помощи шарнира Гука достигается перпендикулярность.
