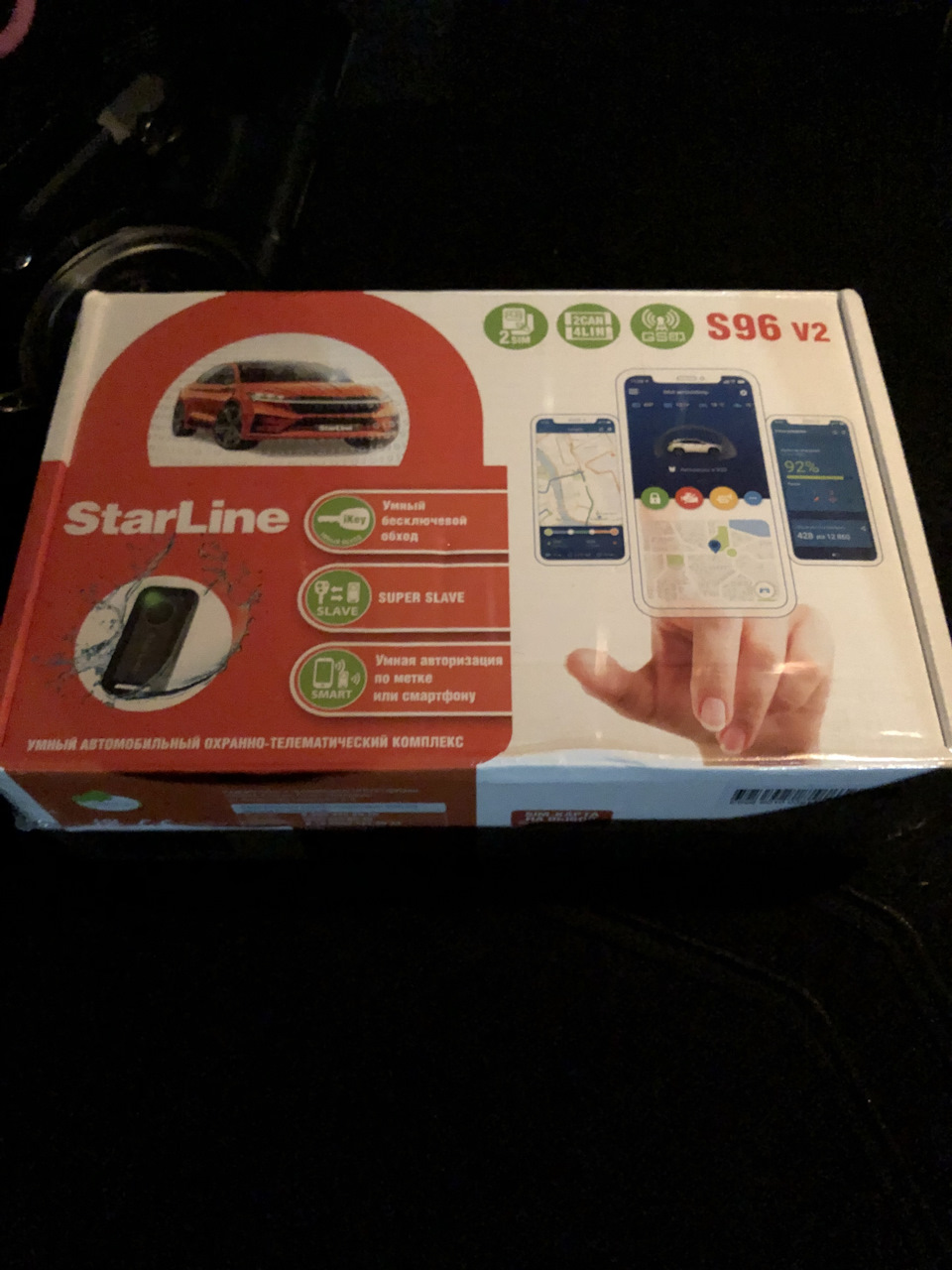

9 — Установка сигнализации Starline S66(96) v2 на Nissan Teana J32 + Мягкая посадка
С недавних пор, когда у меня были проблемы с сигналкой Sher-Khan 9, которая досталась с машиной. Я принял решение, что буду в обозримой перспективе ставить Starline с GSM модулем и без брелока.
Под эти параметры подходит Starline S66 и S96, в S66 отсутствует реле автозапуска и датчик температуры двигателя. Сразу думал что буду брать S96, тк мне автозапуск обязательно нужен.
Далее начал разбираться, как поставить, но чтобы работала «мягкая посадка» нужно оставлять чип от ключа в машине подключенным к обходчику и штатной антенне.
Почему решил сам поставить сигнализацию, а не доверив авторизованным установщика Starline, потому что сам смогу справиться, благо есть куча информация в сети, как пошагово разобрать салон и какие точки соединения использовать.
После изучения схемы подключения и проконсультировавшись с установщиком данных сигналок я понял, что не обязательно брать S96, достаточно S66 + купить 4 контактное реле и датчик температуры двигателя.
Итак, погнали:
1. Схема подключения:
2. Точки подключения.
Более подробно можно посмотреть в инструкции от Starline с фотографиями + разбор салона.
Разъем X1:
a.Красный (12в) подключаем к проводу блока BCM ниже:
c.Розовый (- управление обходчиком) – подключается к (-) pin85 реле самодельного обходчика:
Разъем X2:
a.Коричневый (CAN A L) – розовый(14pin)
b.Коричнево-белый (CAN A H) – синий (6pin)
c.Синий (-) (имитация педали тормоза) – 85pin реле автозапуска. Светло-зеленый подключается к 30pin реле автозапуска:
d.Черно-желтый(-) (кнопка старт-стоп) – Коричневый(18pin). Подключаем к кнопке Старт-Стоп в разъеме CS2-BLACK блока BCM согласно схеме ниже. Для доступа к разъемам отворачиваем два самореза крепления блока BCM и снимаем его:
На этом с подключением все. И да, на схеме нет информации о датчике температуре, он подключается в отдельный 2pin разъем:
3.Программируем CAN модуль:
3.1 На ноутбук или телефон скачиваем и устанавливаем Starline Master.
3.2 Подключаем CAN модуль к ноутбуку по USB или к телефону по Bluetooth.
3.3 Выполняем настройки во вкладке «Каналы и CAN»:
Для разъема X1 и X2 устанавливаем значения:
Остальные каналы устанавливаем «Функция не назначена», если вам не нужно реализовывать дополнительные функции.
3.4 Во вкладке «CAN» выбираем автомобиль и библиотеку. Снять галочку необходимо с «Стояночный тормоз».
3.5 Во вкладке «Основные параметры» указываем во вкладках «Авторизация владельца» и «Снятие запрета поездки», только «Метка».
3.6 Во вкладке «Запуск двигателя»:
• тип КПП – АКПП
• система запуска двигателя – Старт стоп
• управление обходом штатного иммобилайзера – Аналоговый сигнал
• Разрешение запуска двигателя штатным брелоком — установить галочку.
3.7 Во вкладке «Блокировка двигателя и статусный выход» установить галочки:
• Блокировка двигателя по CAN
• Блокировка штатного KeyLess-доступа.
• Запрещать запуск двигателя по CAN в состояниях – все.
3.8 Во вкладке «Телематика» указать.
• Часовой пояс
• Телефон владельца (M1)
3.9 Во вкладке «Настройка датчиков» указать во вкладке «Отключение датчиков на время работы автозапуска» — Отключать на все время поддержки зажигания.
В целом это все минимальные настройки для работы сигналки S66(96) на Nissan Teana J32.
От себя добавлю:
1.Бюджетная цена за комплект установки все вышло в 10тр.
2.Управление с телефона через приложение Starline 2 и в том числе можно телефон использовать как метку.
3.В приложении Starline 2 есть информация:
3.1 По CAN: остаток топлива, заряд АКБ, пробег, диагностика на наличие ошибок через OBD разъем.
3.2 Статусе машины (двигатель, зажигание, двери, капот, багажник, местоположение через GSM)
3.2 Гибкие настройки из приложения (управление меткой, автозапуском, телематикой, сиреной и световыми сигналами, ЦЗ).
4. Возможность использовать 2 SIM, МТС встроенная и вторая на выбор (Мегафон, Теле2, Билайн). Удобно, когда два разных оператора могут иметь разный прием сигнала.
Скриншоты из приложения:
Starline S96
Всем доброго времени суток.
Планирую поставить сигнализацию starline S96, хотя ещё посматриваю на Zont (в идеале сам, ну а там если терпения хватит)
Немного запутался есть ли возможность подключения по CAN линии?
Кто говорит что есть кто говорит что нет. Вроде как с 2008 года уже должно быть
Так же реализовать подключение.
Буду благодарен совету, может кто сам ставил
И Самое главное — машина на МЕХАНИКЕ
Запчасти
Mitsubishi Lancer 2008, двигатель бензиновый 1.5 л., 109 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 28
Подключение постороннего, не сертифицированного производителем авто, устройства к штатной шине данных является нехилым вмешательством сразу практически во все системы авто. Отсюда куча разных побочек (очевидных, неочевидных), особенно заметно за последние лет десять, когда как раз стали лезть в шину. Просто это выгодно производителям сиг, сигналочной индустрии в целом, — снизились требования к квалификации установщика, уменьшилось время установки, а вот её цена заметно выросла. Поэтому в публичном пространстве плавают исключительно удобные аргументы, а всё, что противоречит таковому, менее привлекательно на слух, разумеется прикрывается, закрывают глаза… Но всегда есть две стороны, как ни крути.
ты в каком веке живешь?
на что повлияет нормально установленная сига, кроме как добавит комфорта?
Такой вопрос для знатоков по старлайнам, а чем s96 v2 отличается от обычной s96? И существенные ли отличия?
Просто есть s96 GSM+GPS. Но это не v2 …
Я курил эту тему. И как я понял, в первой одна метка, во второй две метки и брелок. Короче по комплектации разные, а по функционалу одинаковые
Короче, если к v2 докупить модуль GSM+GPS, то будет та же самая сигналка, о которой я выше написал, плюс брелок и доп метка… Хм… Стоит подумать… Хотя нужен ли этот брелок. На метке есть кнопка открывания, на телефоне вся инфа… Муки выбора блин)
V2 это обновлённая s96. Другой корпус метки, можно программировать в два раза больше программ гибкой логики и сим чип впаян мтс, но говорят он тупит. Также можно как и на s96 поставить обычную симку. А, ещё пищит теперь блок, бизер встроен.
Продаются комплекты s96 и s96v2 с и без антенн gps. Можно отдельно купить антенну с алиэкспресса менее 1000р.
Если у вас автомат, вариатор либо робот, то дешевле купить s66 или s66v2, они идут без блока реле запуска и без выносного датчика температуры. Активировать в етаксе штатный автозапуск и будет запуск по кан шине.
S66 это тот же s96, только комплект не полный.
Постой, а разве там для GPS только антенна нужна, а не модуль дополнительный?
Да, там разъём 6 пиновый, в него втыкаешь антенну и все, никакой модуль не нужен больше.
Я курил эту тему. И как я понял, в первой одна метка, во второй две метки и брелок. Короче по комплектации разные, а по функционалу одинаковые
Нет там брелока, в обоих по две метки.
кан шина есть и эту сигу можно поставить, забудь про зонт!
дядьки объясните у кого такая сига — как жить с ней, если у машины обычный ключ без кнопок?
ну я понимаю, что там метка с одной кнопкой, понимаю что управляется сига с телефона.
но вот например я приехал на заправку зимой и не хочу глушить мотор, при этом хочу закрыть машину на время похода к кассе. как это реализовано с такой сигой?
сейчас у меня шерхан в режиме обычной открывашки. если надо закрыть машину с работающим двигателем я просто брелок с собой беру, закрываю и иду по своим делам. а как тут?
Инструкцию скачай на свою сигнализацию. У всех алгоритм разный.
дядьки объясните у кого такая сига — как жить с ней, если у машины обычный ключ без кнопок?
ну я понимаю, что там метка с одной кнопкой, понимаю что управляется сига с телефона.
но вот например я приехал на заправку зимой и не хочу глушить мотор, при этом хочу закрыть машину на время похода к кассе. как это реализовано с такой сигой?
сейчас у меня шерхан в режиме обычной открывашки. если надо закрыть машину с работающим двигателем я просто брелок с собой беру, закрываю и иду по своим делам. а как тут?
телефон с собой берешь и все. С телефона блокируешь. S96 раскроет себя во всей красе только с KOS
дядьки объясните у кого такая сига — как жить с ней, если у машины обычный ключ без кнопок?
ну я понимаю, что там метка с одной кнопкой, понимаю что управляется сига с телефона.
но вот например я приехал на заправку зимой и не хочу глушить мотор, при этом хочу закрыть машину на время похода к кассе. как это реализовано с такой сигой?
сейчас у меня шерхан в режиме обычной открывашки. если надо закрыть машину с работающим двигателем я просто брелок с собой беру, закрываю и иду по своим делам. а как тут?
У меня старлайн а 93, если хочешь закрыть авто с раб двигателем: остановился, открыл дверь, зажал вторую кнопку до звукового сигнал, вытащил ключ из зажигание, закрываешь, двигатель работает
