Как выбрать кабель для смартфона, планшета или другого мобильного устройства
Содержание
Содержание
Купить новый кабель для гаджета — казалось бы, чего проще. Видов разъемов не так уж много, запомнить свой несложно, а в любом магазине электроники множество вариантов подходящих кабелей. Вот только частенько бывает так, что с новым кабелем зарядка идет дольше, а иногда и вообще не идет. А еще частенько кабель нормально работает какое-то время, а потом вдруг перестает «признаваться» гаджетом. Почему так происходит, как этого избежать и как правильно подобрать кабель для гаджета – в этой статье.
Разъем мобильного устройства
Это первое, что следует выяснить перед подбором кабеля — вид разъема на вашем гаджете. Вариантов тут не так уж много:
Большинство устройств других производителей используют различные версии разъема USB:
Внешне они отличаются довольно сильно и опознать «свой» разъем можно с первого взгляда.
Владельцев техники Apple может ввести в заблуждение аббревиатура MFI в названии разъема или самого кабеля.
Принципиально кабель с приставкой MFI от «обычного» не отличается ничем — это тот же самый 8-pin Lightning. MFi (Manufactured For iPhone/iPad/iPod) — программа сертификации производителей от Apple. «MFI» в названии продукта означает, что он лицензирован Apple и полностью совместим с оригиналом. Значит ли это, что надпись «MFI» гарантирует качество кабеля? Не всегда.
Многие недобросовестные производители просто вставляют в название своего продукта «MFI», не затрудняя себя его сертификацией и покупкой лицензии. Расчет на то, что мало кто будет сверяться со списком авторизованных производителей MFi перед покупкой.
Список авторизованных производителей невелик — на январь 2021 года в нем всего-то 78 компаний. И пользоваться им неудобно, в нем перечислены производители, а не бренды. А определить, какой производитель выпускает кабель того или иного бренда, иногда оказывается весьма непросто.
Разъем 2
Второй важный параметр кабеля — разъем, который будет подключаться к зарядному устройству или компьютеру. Практически для всех кабелей это один из вариантов разъема USB:
Характеристики кабеля
Подобрать оба разъема «как на оригинале» недостаточно. Надо еще, чтобы его остальные параметры соответствовали возможностям гаджета.
Пропускной ток. Одна из важнейших характеристик, особенно если ваш гаджет использует быструю зарядку. Стандарт USB 2.0 ограничивает ток на гаджет величиной в 0,5 А, на которую и рассчитаны «обычные» кабели USB. Что будет, если ток зарядки вашего гаджета больше? Вариантов два, оба плохие: кабель либо будет греться, «сливая» часть мощности в атмосферу, либо зарядное устройство сразу определит, что кабель низкоамперный и просто не даст повышенный ток. В обоих случаях зарядка будет идти заметно медленнее обычного. Посмотрите на штатное ЗУ вашего гаджета.
Что написано после слова OUTPUT? 2А? На такой пропускной ток и надо брать кабель. Некоторые стандарты быстрой зарядки применяют токи до 5 А.
Решив приобрести кабель с большим пропускным током, обратите внимание на его толщину — он не должен быть тонким. Чем выше пропускной ток, тем больше должно быть сечение проводника, иначе потеря мощности на кабеле будет слишком большой. Особенно внимательным надо быть с кабелями малоизвестных производителей. Они часто грешат установкой в кабель согласующих резисторов в 10 кОм, «сообщающих» зарядному устройству, что оно может давать ток до 3 А, но при этом сечение проводов на такой ток совершенно не рассчитано.
Подбирая длину кабеля, имейте в виду — чем кабель длиннее, тем больше могут быть потери мощности, особенно на тонких кабелях. Сопротивление кабеля — а стало быть, и потеря мощности на нем — прямо пропорционально его длине. Если вам нужен кабель длиной больше 1,5 м, выбирайте среди моделей с максимально большим сечением.
От материала оболочки кабеля зависит продолжительность его службы. По изоляции оригинальных кабелей iPhone из биоразлагаемого TPE (термопластик) не «проехался» только ленивый — они и правда довольно быстро выходят строя.
Зато TPE абсолютно экологичен в отличие от недорогого и практичного ПВХ, из которого изготовлена изоляция большинства кабелей. Хорошими эксплуатационными качествами обладает оплетка — текстильная, нейлоновая или кожаная. Да и выглядит она куда привлекательнее ПВХ.
Правда, на недорогих кабелях оплетка часто начинает распускаться и «лохматиться». А вот металлическая оплетка, несмотря на внушительный внешний вид, многим может не понравиться в работе — кабель в ней хуже гнется и довольно тяжелый, вплоть до того, что может, свисая, утянуть по скользкому столу заряжаемый смартфон на пол.
Ходит множество шуток про то, что разъем USB невозможно правильно вставить с первого раза. Так вот, с появлением реверсивных разъемов, эти шутки теряют актуальность. Реверсивный разъем можно вставить любой стороной, и он будет работать. Правда, такие разъемы увеличивают цену кабеля.
Еще из особенностей кабелей можно выделить съемный магнитный разъем. Такие кабели упрощают зарядку телефона — теперь не надо каждый раз вставлять разъем в гнездо, достаточно оставить в нем съемную часть, а для зарядки просто поднести к ней кабель.
Мощные неодимовые магниты позиционируют и стянут части разъема, обеспечив контакт съемной части с остальным кабелем. Это не только удобно, но и продляет жизнь разъема телефона. Из минусов — съемная часть заметно выпирает за пределы корпуса.
Варианты выбора
Чтобы быть уверенным, что кабель подойдет к вашему iPhone, выбирайте среди моделей, участвующих в программе Apple MFi.
Если ваш гаджет использует какие-либо стандарты быстрой зарядки, выбирайте среди кабелей с большим пропускным током.
Надоело искать наощупь разъем на корпусе или вы опасаетесь за состояние гнезда на смартфоне? Купите кабель со съемным магнитным разъемом и забудьте об «ускользающем» от стыковки разъеме.
Реверсивный разъем на кабеле позволяет всегда вставлять USB и micro-USB в гнездо с первого раза.
Выпущен универсальный кабель USB — Micro-USB
Компания Shanghai Donya выпустила мечту многих владельцев мобильных устройств — универсальный кабель USB — Micro-USB. Каждый из них, вероятно, ругался на невозможность правильно подключить кабель с первого раза, особенно в спешке, но кабель DN-13165 устроен таким образом, что устраняет этот извечный недостаток USB-периферии, чем и способен сэкономить пользователю немного нервных клеток.
Оба разъёма в DN-13165 выполнены как универсальные реверсивные и могут подключаться в любой ориентации. Их конструкция хорошо видна на нижеприведённом снимке. Кабель полностью отвечает стандарту USB 2.0, поскольку в USB 3.0 реализация полноскоростного реверсивного разъёма была бы намного сложнее, если возможна вообще в силу особенностей реализации стандарта в разъёме типа А.
Секрет универсальности прост
Длина Donya DN-13165 составляет полтора метра, используемый провод обладает хорошей гибкостью. Стоит новинка недорого — в магазинах Японии за неё просят всего 800 йен, что составляет около 6,6 доллара США. Надеемся, что прочие производители периферии поддержат здравую инициативу Shanghai Donya и выпустят свои версии реверсивных кабелей USB, поскольку внедрение разъёма типа С явно идёт со скрипом и подавляющее большинство выпускаемой USB-периферии рассчитано на разъёмы типа А, либо на Micro-USB.
Кабель с реверсивным USB Type A разъёмом Earldom. А что-ж все-то так не делают?
На работе у меня моноблок HP с USB на нижней грани, удобство крайне сомнительное на ощупь вставлять. Так что реверсивный USB Type A кабель просто просится. Причем этот оказался (в отличие от второго распространенного дизайна с хиленькой пластинкой по центру) IMHO очень даже годным, хочу еще, и флешки такие же тоже.
Историческая справка
Компания Apple в 2013 г подала патентную заявку и в 2014 г получила патент на двухсторонний USB разъём.
Патент — docs.google.com/viewer?url=patentimages.storage.googleapis.com/pdfs/US20140206209.pdf
Как раз с 2012 г в ход пошел Apple Lightning и удобство не париться какой стороной вставлять провод было понятно массам. Но что-то пошло не так. Во-первых, китайские товарищи обогнали Apple и выпустили товар на рынок поперёд батьки в том же 2014 г.
Во вторых, и важнее, конструкция оказалась далёкой от идеала и не слишком прочной. Поэтому вариант сошел на нет у китайцев, а Apple так и не выпустила его на рынок.
Были и ещё более вычурные фантазии. Так, дизайнер Ма И Сюань (Ma Yi Xuan) решил, что штекер должен быть оснащен двумя пластинами с контактами. При коммутации одна из пластин задвигается внутрь штекера, а после извлечения возвращается в исходное положение
Дизайнеру простительно, а инженеры и без испытаний поняли уровень надежности.
А решение лежало на поверхности. Разъёмы без экрана стали делать давно
Наконец, кому-то пришла в голову идея сделать контакты с двух сторон
Доставка и упаковка
Заказ 11 мая, отгрузка 16 мая, получено 26 мая 2019. Полный трек
Транспортная упаковка — жёлтый бумажный пакет с изнанкой их пупырки и немного белой пенки
Коммерческая упаковка — пакет с застёжкой, универсальный для кабелей производителя.
Спецификация
Как таковую не приводят. Указаны
1 метр, 2.4A (что очевидно ограничено USB разъёмом) и microUSB, Type С и эпловый коннектор на выбор.
Цвет синий, красный и черный на выбор.
Реально 103 см с учетом коннекторов и 97 — без учета. Сечение не круглое, 5.2 х 2.6 мм
Внешний вид

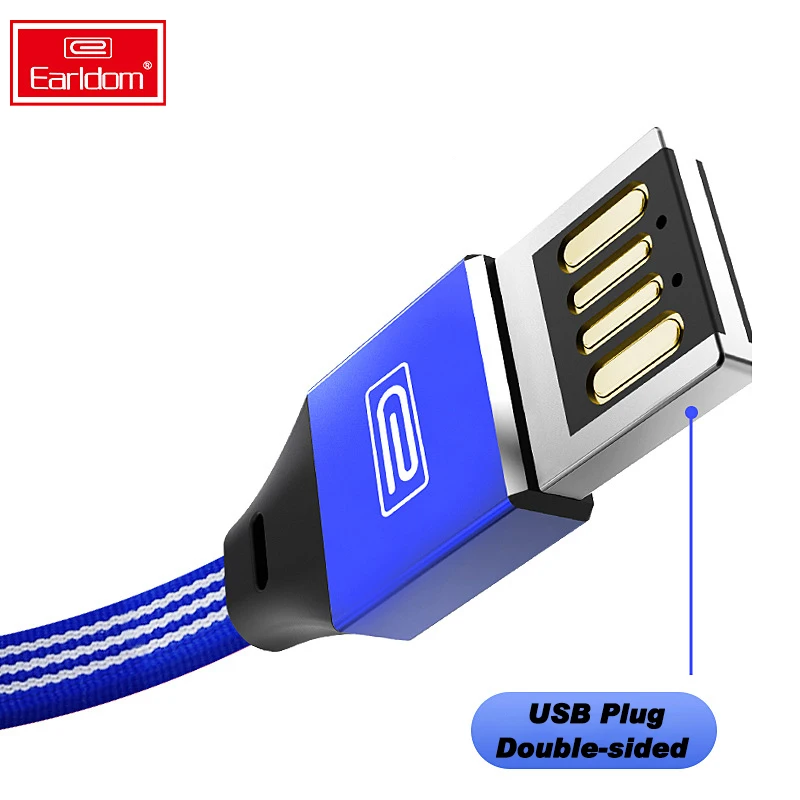

Главная особенность — разъём TypeA не стандартный, контакты с обеих сторон.
Синий кабель (на выбор есть красный и черный) не круглого сечения, 5.2 х 2.6 мм, то есть довольно толстый. В тканевой оплётке. Над внешним видом явно поработал дизайнер, и неплохой. На корпусе type A разъёма логотип производителя, на очень компактном корпусе microUSB разъёма название производителя. Переход от корпусов разъёмов к кабелю выполнен из черного пластика с отверстиями для уменьшения износа при изгибах. Но по ощущению пластик этот слишком жёсткий, чтобы дать какой-то эффект, кроме эстетического. Кабель, кстати, тоже довольно жёсткий, так что сильно изнашиваться от изгибов и не должен.
Главная особенность — нестандартный реверсивный type A разъём. Он совершенно одинаков с обеих сторон и втыкать можно не выбирая направление. Действительно очень удобно. А вот microUSB разъём стандартный, НЕ реверсивный.
В комплекте велкро стяжка.
UPD По следам обсуждения в комментах добавил фото в разъёме. Видно, что лепестки попадают на пластик в промежутке.Поэтому ничего и не замыкает Хотя, конечно, гребешок пластика там тонкий и по мере износа проблем исключить не могу. Буду следить за износом
/UPD
UPD 2 Ещё у продавца есть картинка с некой «умной электроникой» для защиты. Картинка показалась мне левой и я не стал ее приводить. Но после обсуждения подумал, что там вполне могли поставить предохранитель от КЗ. Но утверждать не берусь. Всё же рендер очень невнятный. Может быть имеется в виду e-mark чип, который действительно ставят в разъёмы. Но только в type С и только если скорости больше USB 2.0 или токи больше 3A. Ни одно из этих условий к нашему экземпляру кабеля не относится
Проверяем работоспособность
Подключаю планшет — устройство определяется, файлы видны. То есть линии данных на месте
Перетыкаю нестандартный type A разъём обеими сторонами — работает одинаково.
А теперь проверим на реальном сценарии. Планшет lenovo TB-8704X TAB 3g. В подключении отличным кабелем UGREEN US125, сопротивление 0.16 ом.
И обозреваемым кабелем, 0.3 ома. Как видим разницы нет вообще.( Она будет, если потребитель примет больший ток. Но в конце концов не более 2.4А, больше microUSB не сдюжит)
Так что хороший кабель или отличный разница, оказывается, и не так заметна. Забегая вперёд, скажу, что с дальнейшим ростом сопротивления ситуация меняется. И мы это увидим в следующем обзоре на другой кабель.
Итого
Реализация нестандартного USB Type A разъёма мне понравилась от слова очень. Как-то привыкаешь к хорошему быстро и навсегда. Экрана нет. Ну так львиная доля кабелей и флешек экран на USB имеет что называется для красоты и ничего, никто не умер. Для передачи данных провода на месте. Заряжается через него мой планшет ровно тем же током, что и через превосходный кабель. Думаю взять за свои несколько штук — в машину, на работу. Вот только цена не очень нравится. Если пучок брать — уже и деньги какие то. Может распродажи с акциями будут, были уже. Зато теперь точно знаю, что за зверь.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
