Секреты прифуговки
Секреты прифуговки
Сообщение demonlibra » 11 дек 2010 11:52
Современные кромкооблицовочные станки являются одним из наиболее сложных видов оборудования в мебельной промышленности. В их состав входит множество агрегатов, систем и устройств. Часть агрегатов выполняет такие функции, без которых обработка в принципе невозможна: нанесение клея, прижим кромочного материала, торцовка свесов по длине, обработка свесов по толщине. Без некоторых устройств станок сможет выполнять только часть функций. Например, без агрегата обработки («обкатки») углов невозможно скруглить угловые грани на прямоугольных деталях, а также обработать торцы деталей с постформингом.
Действительно, предварительное фрезерование позволяет избавиться от «ступеньки», оставляемой на кромке детали подрезной пилой, и от сколов облицовочного материала на пласти.
С геометрическими погрешностями раскроя сложнее (рис. 2). Дело в том, что в односторонних кромкооблицовочных станках заготовка, подаваемая в станок, базируется необработанной поверхностью по направляющей линейке, захватывается цепным конвейером и при дальнейшей обработке уже не изменяет ориентации. Поверхность кромки после прифуговки получается параллельной линии, по которой она базировалась.
Пользуясь такой неоднозначностью, часть фирм, продающих недорогие кромкооблицовочные станки, «помогает» покупателям укрепиться во мнении, что проще и дешевле улучшить качество раскроя, чем тратиться впустую на агрегат прифуговки. Но если обратиться к мировому опыту, то становится ясно: эта опция пользуется спросом, значит, её оценивают так высоко не только продавцы, но и покупатели. Кроме того, станки промышленного класса (со скоростями подачи 20 м/мин и выше) в Европе без прифуговки почти не продаются.
Что же ещё даёт предварительное фрезерование кромок? Ради чего мебельщики на Западе тратят такие большие деньги, заказывая станки с данной опцией?
Наш опыт показывает, что приобретение станков, оснащённых агрегатом прифуговки, целесообразно. И дело здесь не только в устранении дефектов раскроя плит!
Во-первых, сколы и небольшие повреждения плит могут возникнуть не только при раскрое, но и при последующей транспортировке и хранении деталей перед облицовкой кромок. Особенно высок риск повреждений для «рыхлых» плит с непрочным покрытием. А именно из таких плит делают мебель 80% наших фабрик.
Во-вторых, во время паузы между раскроем и облицовыванием на кромках деталей оседает пыль, что приводит к снижению прочности склеивания. Предварительное фрезерование кромки непосредственно перед облицовыванием устраняет также и этот недостаток.
Но наиболее интересно то, что прифуговка способна справиться с такими проблемами, которые, казалось бы, никак с ней не связаны. Каждый, кто имел дело с кромкооблицовочными станками, сталкивался с ситуацией, когда тщательно настроенный станок через некоторое время начинал или немного «зарезать» плиту, или оставлять излишний припуск. Подстройка улучшает ситуацию на некоторое время, но потом картина повторяется. Постоянное «копание» в станке очень нервирует. Руководство начинает обвинять рабочих в неспособности наладить оборудование, рабочие обвиняют сам станок в неспособности «держать» настройки. Конечно, существуют такие модели, нестабильность работы которых действительно связана с недостатками их конструкции, но возможны и другие причины, зная о которых можно бороться с ними целенаправленно, а не «крутить» в станке всё подряд.
При торцовке на первой и второй стороне детали проблем с этой операцией не возникает. Они появляются при обработке третьей и четвёртой стороны. При правильно отрегулированной пиле (рис. 5, поз. 3) край кромочного материала находится на одной линии с копиром (поз. 2), но за счёт деформации угла выступает за него, создавая видимость излишнего припуска (правая сторона на рис. 5). Попытки настроить пилу (как показано на рис. 5 слева) устраняют этот «дефект». Но величина деформации углов прижимными вальцами зависит от свойств материала плиты и не является постоянной. Поэтому изменение настроек даёт лишь временный эффект, на более плотной плите деформация будет меньше, и пилы начнут «зарезать». Радикально решает проблему прифуговка, удаляя дефектный слой детали и устраняя тем самым причину нестабильности.
Например, на станках фирмы ОТТ, в целях равномерного износа алмазных фрез, в программе управления предусмотрены два режима их использования. В первом случае почти всю работу выполняет фреза со встречным вращением, а вторая фреза с попутным вращением обрабатывает лишь несколько последних сантиметров заготовки. Во втором случае фреза со встречным вращением обрабатывает несколько первых сантиметров, а всё остальное делает фреза с попутным вращением. Эти два режима рекомендуется чередовать.
Таким образом, наличие агрегата предварительного фрезерования кромок обеспечивает стабильную работу других агрегатов, а значит, помогает улучшить работу кромкооблицовочного станка в целом.
Проходные кромкооблицовочные станки (часть 1)
В прошлой статье «Кромкооблицовочные станки с ручной подачей заготовок» мы рассказывали о кромкооблицовочных станках начального уровня, обычно называемых «универсальные», в этой же статье поговорим об «автоматических» или как их еще называют «проходных».
Автоматические кромкооблицовочные станки называют «проходными» т.к. они работают в автоматическом режиме, но при этом облицовывают кромкой только прямолинейные заготовки.
К достоинствам этих станков относится:
При этом станкам такого типа присущи следующие особенности, ограничивающие их применение:
Классификация проходных кромкооблицовочных станков.
Автоматические кромкооблицовочные станки условно можно классифицировать на следующие подгруппы:
Выбор дополнительных опций у этих станков минимален.
В эти станки чаще всего предлагаются в комплектации:
Возможно дополнение узлом полировки (например SIETRO 3/2) и узлом циклевки (например МЕ-25).
Это станки эконом класса и предназначены для малых мебельных предприятий, где загрузка этих станков небольшая.
Кромкооблицовочные станки среднего класса.
Данные станки имеют возможность установки различных опций. Но следует учитывать, что европейские станки комплектующиеся под заказ имеют возможность выбора опций с учетом пожеланий клиента, в отличие от китайских производителей которые предлагают в основном закрытые комплектации без возможности их изменения. На станках этого класса есть станки с опцией предварительного фугования и опция обкатки углов (ROUNDER).
Станки предназначены для любого типа предприятий.
Кромкооблицовочные станки тяжелого класса.
Предназначены для крупносерийного и массового производства при изготовления корпусной мебели.
Особенности узлов.
Рассмотрим их в порядке установки на кромкооблицовочном станке (напримере станков среднего класса) :
Узел предварительного фрезерования торца заготовки
Позволяет устранить дефекты на заготовках, которые возникают вследствие раскроя (сколы, ступенька от подрезной пилы), а также дефекты связанные с низким качеством плитных материалов ДСП, МДФ (утолщение на торцах).
Узел циклевки
Предназначен для снятия фаски или скругления предварительно фрезерованных кромок ПВХ.
Выполняет снятие свесов по верхней и нижней стороне панели, а также обеспечивает автоматическое закругление углов приклеенного кромочного материала без остановки обрабатываемого элемента. Можно производить снятие верхнего и нижнего свесов или закругление углов, используя либо тонкий кромочный материал, либо PVC/ABS толщиной до 3 мм. Все четыре угла торца заготовки обрабатываются за один проход, без ручного вмешательства.
Полировальный узел
Предназначен для полировки кромок сверху и снизу.
Узел чистовой торцовки кромочного материала.
Узлы различаются по виду режущего инструмента: пилой (MIRA-6, SCM OLIMPIC K 400) или гильотиной (МЕ20, GB 2/3). Узел чистовой торцовки с гильотиной ставят только на станки легкого или эконом класса.
Особенности некоторых моделей кромкооблицовочных станков.
Одними из популярных являются на сегодняшний день следующие модели: из станков эконом-класса МЕ-25 и SIETRO 3/2М, из станков среднего класса MIRA-6, GRIGGIO GB 4/8, SCM OLIMPIC K 400. Рассмотрим некоторые из их особенностей.
Кромкооблицовочный станок МЕ-25 итальянской фирмы SCM
имеет в комплектации циклевочный и полировочный узлы, что позволяет при невысокой цене (относительно станков среднего класса) получить станок способный производить изделия высокого качества, но при небольших объемах производства. Также на этом станке в узле чистовой торцовки кромочного материала используется гильотина. К минусам этого станка относится максимальная упрощенность конструкции узлов. Данный станок рекомендован для небольших мебельных мастерских.
Кромкооблицовочный станок SIETRO 3/2М
китайской производителя в своей комплектации имеет из дополнительных опций только полировальный узел. Преимуществом этого станка является использование пилы в узле чистовой торцовки кромочного материала. К минусам этого станка относится максимальная упрощенность конструкции узлов. Данный станок рекомендован для небольших мебельных мастерских.
Кромкооблицовочный станок MIRA-6 итальянской фирмы ITALMAC
(производится в Китае) является полновесным станком «среднего класса». На нем есть все основные и дополнительные (циклевки и полировки) узлы. А в комплектации MIRA-6(U) на этот станок устанавливается узел ROUND. Данный станок позволяет получать изделия с качественно обработанной кромкой. К недостатком этого станка можно отнести не возможность приклеивания полосового материала и невысокая максимальная скорость подачи заготовок 11 м/мин. Станок предназначен для любого типа предприятий.
Кромкооблицовочный станок GB 4/8 итальянской фирмы GRIGGIO
является полновесным станком «среднего класса». На нем есть все основные и дополнительные (циклевки и полировки) узлы. А в комплектации GB 4/8А на этот станок устанавливается узел ROUND. Данный станок позволяет получать изделия с качественно обработанной кромкой. Также этот станок имеет возможность приклеивать полосовой материал толщиной до 8мм. Станок предназначен для любого типа предприятий.
Кромкооблицовочный станок K 400
итальянской фирмы SCM является полновесным станком «среднего класса». На нем есть все основные и дополнительные (циклевки и полировки) узлы. Данный станок позволяет получать изделия с качественно обработанной кромкой. Этот станок имеет устройство цифрового управления «ORION 110», которое позволяет:
Станок предназначен для любого типа предприятий.
Кромкооблицовочные станки
Внимание к деталям
Оборудование для производства мебели
Облицовывание кромки − процесс наклеивания на нее специального материала с целью придания ей нового вида. В мебельном производстве, где узкие грани щитовых деталей и плит подлежат облагораживанию, этот метод отделки получил широкое распространение. Огромный выбор декора и цветовых решений открывает безграничные возможности для творчества дизайнеров мебели, а также стимулирует конструкторов совершенствовать кромкооблицовочные станки.
В основу работы любого кромкооблицовочного станка положен принцип создания системы «деталь − клей − облицовочный материал» (рис. 1). За счет механического сжатия и физико-химических преобразований такая система в конечном счете стабилизируется: облицовка должна надежно закрепиться на кромке заготовки. Большинство кромкооблицовочных станков ориентировано на использование клея-расплава. Такой термопластичный клей (термоклей) при нагревании переходит из твердого состояния в жидкое, у него появляется хорошая адгезия. При остывании тонкий слой термоклея быстро затвердевает, образуется прочный клеевой шов. Эта технология требует строгого соблюдения температурных режимов, прижатия склеиваемых компонентов друг к другу при помощи определенного усилия, а также выдержки готового изделия. Если этого не сделать, система потеряет устойчивость и облицовка может попросту отвалиться.
В зависимости от исполнения кромкооблицовочный станок в основной комплектации дополняется различными функциональными модулями, призванными повысить его производительность, автоматизировать ряд вспомогательных процессов, подготовить и довести кромку до идеального состояния. Эти модули ориентированы на определенный размер и тип заготовки, вид облицовочного материала. Основные варианты показателей, определяющих исполнение кромко-облицовочного станка, представлены в табл. 1.
Базовый модуль кромкооблицовочного станка
Для реализации базового цикла в кромкооблицовочных станках используется комбинированный модуль (рис. 2), включающий в себя системы подачи облицовочного материала, нанесения и нагрева клея, прижима.
Система подачи облицовочного материала состоит из магазина для рулона, роликов и гильотины.
Сначала в магазин устанавливается рулон ленты для облицовывания, из магазина лента протягивается роликами в зону склеивания. Привод роликов подачи, как правило, имеет регулируемую частоту вращения для настройки скорости подачи ленты. Гильотина обрезает ленту так, чтобы ее длины хватило для закрытия всей кромки детали плюс припуск 5−25 мм.
Привод гильотины электромеханический или пневматический, с автоматическим управлением. Момент срабатывания гильотины определяется с помощью датчика положения детали. Обрезка ленты в гильотине носит предварительный характер.
Система нанесения и нагрева клея. Станок может быть оборудован системой для нанесения и нагрева клея в двух принципиально разных вариантах исполнения: для кромочного материала со слоем клея в состоянии поставки и без него. В первом варианте, так как клей уже нанесен на поверхность ленты, его только нагревают с помощью промышленного фена горячим воздухом. Во втором − клей разогревается в клеевой ванночке и в расплавленном состоянии наносится на поверхность ленты приводным роликом. В некоторых моделях два ролика, второй служит для нанесения клея на кромку детали. Клеевая ванночка − важный элемент кромкооблицовочного станка. Клей в ней должен нагреваться до температуры около 150−200 °С, циркулировать и не пригорать, иметь однородную консистенцию. Чтобы это обеспечить, применяют ванночки с тефлоновым покрытием, датчики температуры, ТЭНы особой конструкции. В некоторых моделях для нанесения клея на склеиваемые поверхности устанавливается картридж.
В этой схеме также могут присутствовать фен или инфракрасная лампа, их функция состоит в том, чтобы горячим воздухом предварительно разогревать облицовочный материал с целью придания ему эластичности и высокой способности к адгезии с клеем.
Система прижима. Она изображена условно, в виде опорного ролика. В момент соприкосновения ленты облицовочного материала с кромкой детали через слой расплавленного клея должно возникать определенное стабильное усилие сжатия этих трех компонентов (рис. 1). На кромкооблицовочных станках с механизированной подачей лента к кромке детали прижимается одним или несколькими последовательно расположенными роликами. В моделях с ручной подачей эту функцию выполняет оператор станка. Он одновременно подает деталь и прижимает ее к выходящей ленте, используя в качестве опоры один или несколько роликов. Такая техника требует соответствующих навыков работы: помимо равномерного прижима, необходимо постоянно синхронизировать скорость подачи детали и ленты во избежание разрыва или «сборки» последней.
Разумеется, исполнение базового модуля зависит от класса станка. Прежде всего это касается системы нанесения и нагрева клея. Более сложное оборудование оснащается дополнительными датчиками и приводами, позволяющими управлять модулем и станком в автоматическом режиме, с помощью электроники.
Удаление свесов на кромкооблицовочном станке
Для наклеивания облицовки на кромку детали используется лента или полоса, ширина которой на 2−5 мм больше, чем высота детали (кромки). Это необходимо для того, чтобы облицовочный материал гарантированно закрывал кромку. После наклеивания образуются так называемые свесы − выступающий с обеих сторон кромки материал. Для его удаления применяется фрезерный модуль (рис. 3). Принцип его действия следующий. Фреза срезает весь облицовочный материал, выступающий за пределы детали. Как правило, такой инструмент имеет высокоскоростной привод − 10 000−12 000 об/мин, для того чтобы не повреждать поверхности. Кроме того, для корректной установки заготовки в модуле предусмотрены ограничительные ролики. Модуль с двумя фрезами, каждая из которых имеет индивидуальный привод, настраивается на определенную высоту детали. Для тонкой настройки модуля и его последующей фиксации может быть использован механизм перемещения с передачей «винт − гайка».
Чистовая обрезка кромки на кромкооблицовочном станке
После того, как лента предварительно обрезается гильотиной, она приклеивается к кромке с припуском. Для удаления такого припуска используется торцовочный модуль (рис. 4). Конструкция модуля может быть разной. В самом простом варианте это круглая пила с вертикальным перемещением, оснащенная индивидуальным маломощным (0,2−1 кВт) приводом. По команде оператора она выходит в рабочую зону кромкооблицовочного станка и отпиливает выступающую часть облицовочного материала. Такой принцип реализуется только на станках с ручной подачей.
У моделей с механизированной подачей детали торцовочный модуль более сложный. Как правило, пила с приводом устанавливается на каретку. Каретка имеет два коротких хода: один − на подачу пилы, − для обрезки припуска ленты, второй − для выравнивания скорости подачи детали и пилы. Рабочий цикл выглядит следующим образом. Деталь движется вдоль кромкооблицовочного станка. В определенный момент каретка с пилой начинают движение со скоростью подачи в том же направлении, что и деталь. На короткое время (1−5 с) пила становится неподвижной относительно детали. В этот момент каретка делает еще одно движение, и пила отрезает выступающую часть ленты. Для того чтобы во время пиления инструмент не повредил деталь, предусматривается ограничительный ролик.
Перемещение каретки может быть обеспечено с помощью линейных направляющих или рычагов, привода − с помощью пневмоцилиндров с автоматическим управлением циклом. Такое управление осуществляется с использованием датчиков положения детали и каретки с пилой. К торцовочному модулю должна быть подведена ветвь аспирационной системы для утилизации отходов пиления.
Компоновка кромкооблицовочного станка
Ключевую роль в выборе типа кромкооблицовочного станка играет требуемая производительность. Для ее расчета необходимы сведения о производственной программе в пересчете на сумму периметров всех деталей, выпускаемых за месяц или больший период. Эта цифра − ориентировочная длина облицовочного материала, который необходимо наклеить на кромки в течение указанного периода, − делится затем на количество рабочего времени в минутах в этом периоде. Получается условная скорость облицовывания. Для расчета требуемой скорости подачи эту цифру необходимо умножить на коэффициент 1,5−3, учитывающий простои, загрузку-разгрузку оборудования и т. д. Приведем пример условного расчета. Допустим, мебельный цех выпускает за месяц 6500 деталей размером 1 x 1 м, что эквивалентно 6500 (1 + 1 + 1 +1) = 26 000 м кромки. Делим полученный результат на фонд рабочего времени при односменном режиме работы (10 560 мин): 26 000: 10 560 = 2,46 м/мин, затем умножаем на коэффициент 2 и получаем требование к скорости подачи кромкооблицовочного станка − около 5 м/мин. Это означает, что производству потребуется модель кромкооблицовочного станка с ручной подачей, где скорость подачи ленты облицовочного материала варьируется в пределах 6−8 м/мин.
Эту модель следует выбирать в том случае, когда в производственной программе есть детали с криволинейными кромками, так как если для таких целей и существуют автоматизированные станки, то они весьма дорогостоящие. Минимальный радиус кривизны детали с учетом особенности конструкции оборудования, как правило, 20 мм.
Кромкооблицовочный станок с ручной подачей заготовки (рис. 5) имеет относительно простую компоновку. На станине установлен стол из текстолита или аналогичного материала, позволяющий не повреждать пласть заготовки. На столе смонтирован базовый модуль. За этим модулем по ходу подачи заготовки может устанавливаться фрезерный модуль для снятия свесов. Приемлема и такая схема, при которой облицовочный материал наклеивается на одном станке, а свесы удаляются на другом.
Кроме того, опционно станки такого типа оснащаются торцовочным модулем в простом исполнении для чистовой обрезки облицовочного материала (рис. 4). У некоторых моделей есть такая полезная функция, как наклон части стола на 45°, − для облицовывания кромки, выполненной под непрямым углом к пласти детали. Плюсами такого оборудования являются его мобильность (когда масса и габариты позволяют перемещать оборудование к месту расположения кромки), а также особенности конструкции (поддерживающая роликовая опора для крупногабаритных деталей, сменные направляющие для работы с твердыми полосовыми облицовочными материалами и др.).
Подобное оборудование не требует сложной наладки. На практике обслуживание таких кромкооблицовочных станков осуществляет оператор. Наладка заключается в оптимальной настройке температуры нагрева клея и ленты (если таковое предусмотрено), установке частоты вращения клеенаносящих роликов и скорости подачи. Важно, чтобы количество клея, наносимое на кромку и (или) ленту, оптимально соответствовало техническим условиям: недостаточное количество клея, скорее всего, приведет к потере прочности связи между облицовочным материалом и деталью, а избыток − к выдавливанию излишка на поверхность изделия и, соответственно, загрязнению. Станок тестируется на рабочих режимах, после чего контролируется степень адгезии клея и надежность клеевого шва. В качестве тестового облицовочного материала используется специальная прозрачная ПВХ-пленка, что позволяет видеть, как распределяется клей на поверхности после сжатия и полимеризации. Такие тесты не будут лишними и во время рабочей смены, они послужат предотвращению возникновения скрытого брака. Необходимо как следует затачивать весь режущий инструмент − ножи гильотины и фрезы. Клеевая ванночка и система циркуляции клея должны регулярно очищаться согласно регламенту завода-изготовителя.
Для обеспечения безопасной работы кромкооблицовочный станок должен быть оборудован ограждением и иметь предусмотренную стандартами маркировку поверхностей, подверженных нагреву. У станины станка должно быть заземление. Оборудование необходимо подключить к системе аспирации − некоторые виды клеев при нагреве выделяют токсичные вещества, представляющие угрозу здоровью обслуживающего персонала.
Переход
Кромкооблицовочные станки с ручной подачей заготовки используются не только в ремесленных мастерских. Крупные мебельные фабрики имеют в своем арсенале такое оборудование для оперативного ремонта полуфабрикатов (отслоения кромки, скола и т. п.), облицовывания эксклюзивных, криволинейных заготовок, а также небольших партий деталей, которые не проходят по основному технологическому циклу. Наличие процессоров, контроллеров и систем контроля процессов в станках с ручной подачей заготовки делает их гибкими и простыми в подготовке к работе и управлении. Автоматический контроль температуры, длины облицовочного материала, скорости подачи − вот далеко не полный перечень сервисных функций, которые помогают оператору сосредоточиться на основных функциональных процессах во время работы.
В следующей публикации мы рассмотрим автоматизированное оборудование для облицовывания кромки с механизацией подачи заготовки.
Андрей МОРОЗОВ,
компания «МедиаТехнологии»,
по заказу журнала «ЛесПромИнформ»
Справка
Характеристики одного из клеев-расплавов (основа − ЭВА-сополимер)

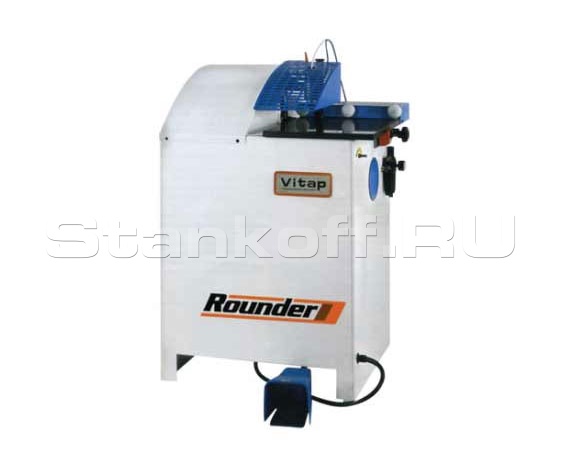

Станок фрезерный для обгонки угла Rounder (Vitap)
Назначение
Предназначен для фрезерной обработки углов на стыках кромки и обработки торцов мебельных деталей после облицовки на кромкооблицовочных станках.
Область применения
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
Схема обработки
Отличительные особенности
Конструктивные особенности
 | Фрезерный узел Cпециальный фрезерный узел оснащённый копиром гарантирует высочайшее качество обработки. |
