Для чего нужны пыльники и как контролируют их состояние?
Ходовая часть автомобиля является, пожалуй, самой уязвимой его составляющей. Именно подвеска первой принимает на себя все неровности дороги, включая попадание в ямы и наезды на ухабы. Кроме того, постоянно летящие с дорожного полотна грязь и пыль оседают на трущихся элементах ходовой части, тем самым способствуя их быстрому выходу из строя. Зная об этом, производители автомобилей предусмотрели для них специальные защитные средства, именуемые пыльниками.
Пыльники – это такие изделия, выполненные из прочной гофрированной резины, которые предотвращают попадание пыли и грязи в трущиеся и движущиеся элементы подвески. С их помощью защищают рулевые тяги, тормозные поршни, а также амортизаторы. Обычно в них закладывается смазка, способствующая улучшению работы детали.
Стоит отметить, что каждый водитель должен регулярно контролировать общее состояние пыльников. Малейшая трещина на них говорит о необходимости срочной замены. Дело в том, что даже через маленькое отверстие будет попадать грязь, способствующая износу детали. Ну а поскольку роль пыльников в защите элементов подвески нельзя недооценивать, не стоит допускать этого.
Обнаружив нарушение герметичности пыльника, необходимо незамедлительно её восстановить. Иногда это можно сделать с помощью подручных средств, но чаще всего приходится производить полную замену. Сложнее всего менять пыльник, защищающий амортизатор, поскольку в этом случае придётся полностью разбирать стойку. Впрочем, изучив характер повреждения, можно избежать сложной процедуры, попробовав обойтись малой кровью.
В некоторых случаях, обычно на начальной стадии выхода из строя амортизатора, из него начинает сочиться смазка, которая создаёт благоприятные условия для нарушения герметичности конструкции, вызванной подвижностью пыльника. Он перестаёт держаться в предназначенном для этого месте и обнажает поршень амортизатора. Если пыльник цел, то можно попробовать закрепить его с помощью хомута. Однако пускать дело не самотёк нельзя, поскольку это ускоряет износ амортизатора.
Как правило, общее состояние пыльников контролируют во время переобувки автомобиля с наступлением нового сезона. Также их проверка осуществляется в момент прохождения техосмотра или при обнаружении стуков и скрипов, доносящихся из ходовой части. Своевременная диагностика неисправности позволяет избежать более серьёзных проблем, связанных с необходимостью ремонта других элементов подвески
Пыльники – коротко обо всем
Пыльник – это подвижный защитный кожух, выполненный обычно из резины или другого пластичного материала. Основная задача пыльника — обеспечить герметичность того или иного узла или соединения, чаще всего смазываемого. Герметичность необходима как для защиты узлов от попадания абразивов и воды, так и для удержания смазывающего материала внутри узла. Практика показывает, что применение пыльников значительно увеличивает ресурс защищаемой детали, а при повреждении пыльника многие узлы чрезвычайно быстро выходят из строя
В основном пыльники устанавливаются на движущиеся элементы передней и задней подвески автомобиля, узлы и агрегаты трансмиссии. Для каждой детали пыльники различаются как по габаритам, так и конструктивно. Наиболее часто автолюбителям при ремонтах и обслуживании приходится сталкиваться со следующими видами пыльников.
Пыльник ШРУС – вне зависимости от места установки шарнира равных угловых скоростей (колесный привод или карданный вал), пыльник защищает внутренние элементы ШРУС от воздействия внешней среды, а также удерживает смазку внутри шарнира. При повреждении пыльника ШРУС быстро выходит из строя: будь то триподный вариант с игольчатыми подшипниками или шариковый шарнир – песок и грязь вместе с водой, работая как абразив, быстро вымывают смазку и приводят к стремительному износу. ШРУС с поврежденным пыльником выходит из строя буквально за 1000-1500 км пробега.
Конструктивно пыльники ШРУС для приводов и карданных валов различаются: пыльники кардана имеют малые углы отклонения и выполнены в виде металлического кожуха, укрывающего резиновый пыльник небольшой площади.
Пыльник ШРУС колесного привода представляет собой конусообразную «гармошку», способную деформироваться в широком диапазоне углов отклонения колеса.
Рулевая рейка современных автомобилей также имеет защитные пыльники, устанавливаемые с двух сторон. Пыльник обеспечивает защиту гибкого сочленения непосредственно рейки и рулевой тяги, а также препятствует попаданию воды и грязи на сальники рейки. В случае повреждения этого пыльника сальники, направляющие, а затем и сама рейка получают повреждения, изнашиваются, и рулевой механизм выходит из строя. Пыльник рейки подвержен меньшему износу, поскольку, в отличие от пыльника ШРУС, не вращается, имеет меньшие углы отклонения, а сама рейка обычно находится в более защищённом от внешнего воздействия месте.
Конструктивно пыльник рейки имеет большую длину и развитую гофру, поскольку в работе вынужден значительно деформироваться в осевом направлении (растягиваться).
Все шаровые шарниры (опоры, наконечники рулевых тяг, стойки стабилизатора некоторых конструкций) работают под высокой нагрузкой. Из-за этого в конструкции тех же шаровых опор, помимо скольжения металла по полимеру (пальца по втулке), применяется и смазка для обеспечения необходимого ресурса. Для защиты этой смазки и узла в целом от попадания грязи и воды в конструкции шаровых шарниров также используются пыльники.
В отличие от вышеупомянутых вариантов, здесь в конструкции применяется менее развитая гофра, поскольку не требуется обеспечение больших степеней свободы. Материал пыльников шаровых шарниров, как правило, толще и жестче, поскольку наконечники тяг и шаровые опоры находятся в самом уязвимом месте — рядом с колесами, которые создают настоящий пескоструйный поток. При повреждении пыльника износ шарового пальца ускоряется в разы, узел начинает люфтить, в запущенных случаях палец полностью вываливается из корпуса.
Вот три основных применения пыльников, с которыми автолюбитель сталкивается наиболее часто при обслуживании автомобиля. Всего же в современной машине можно найти более 50 различных пыльников, защищающих как механические части (элементы подвески, тормозной системы, сцепления и т.д.), так и участки электропроводки (например, пыльники, защищающие электропроводку дверей при открывании).
К материалу, который применяется в производстве пыльника, предъявляются высокие требования, причем наиболее жесткие – к материалу пыльника ШРУС. На его примере и рассмотрим условия работы и необходимые свойства материла.
Материал для пыльника
Учитывая такие разносторонние требования, производители подходят к выбору материала для пыльников с особой тщательностью. По совокупности характеристик наилучшим образом подходят различные натуральные и синтетические каучуки, а также некоторые другие полимеры. Многие производители осознанно останавливают свой выбор на использовании синтетических каучуков, в их число входит и компания Febest.
Широкой ассортимент пыльников Febest производится из высококачественного бутадиен-нитрильного каучука (NBR) с использованием присадок, обеспечивающих надлежащие свойства. Такая резина имеет высокую стойкость к атмосферным явлениям (в том числе к УФ-излучению, сравнимую с силиконом), масло- и бензостойкость, а присадки позволяют достичь необходимого температурного диапазона.
Там, где производителем оригинальной запчасти предусмотрено использование полимера для производства пыльника, Febest также использует пластик. В каталоге Febest такие детали легко отличить по наличию английской литеры «P» в артикуле (например, «0115P-200» — внутренний пыльник ШРУС для Toyota LAnd Cruiser 200). Особенностью комплекта поставки пластиковых пыльников от Febest является наличие замкового хомута – только такой тип способен обеспечить надежную фиксацию изделия.
Ресурс пыльников зависит от многих параметров, основными из которых являются материал, конструкция, место применения. Но самый важный параметр – это условия эксплуатации транспортного средства. Езда по бездорожью с жидкой грязью и песком, эксплуатация при экстремальных (жара или мороз) температурах, воздействие снега и льда исключительно негативно сказываются на живучести пыльников, из какого бы материала они не были изготовлены.
Состоянию пыльников, в особенности ШРУС и наконечников тяг, стоит уделять пристальное внимание. Визуальный осмотр должен производиться при каждом ТО машины. При выявлении трещин и повреждений пыльник должен быть как можно быстрее заменен. Своевременная замена этой недорогой детали сможет сэкономить значительную сумму и время, которые в противном случае придется потратить на ремонт.
Ассортимент пыльников Febest, возможно, является одним из самых широких на рынке. Мы производим пыльники ШРУС, рулевых реек, шаровых опор и наконечников, амортизаторов, направляющих суппортов, а также пыльники многих других типов. В комплекте поставки пыльника находится все необходимое для любого случая – смазка, хомуты и другие крепежные элементы. Широкий ассортимент позволяет выполнить замену на редких и старых моделях автомобилей европейского, американского и азиатского производства.
Зайдите в наш каталог и убедитесь сами!
Защита двигателя или пыльник? Одно другому не помешает…
Доброго всем. Уж совсем затянулось время с последней записи, но всё же…
За это время никаких изменений существенных с машиной не происходило за исключением прохождения ТО-5. Но оно скучное и не интересное ибо аналогична ТО-1, так что опустим это.
Про что я хотел рассказать? После очередной поездки в деревню к бабушке с преодолением примерно 15 км дороги через поле, сорвало с креплений окончательно родной пыльник двигателя устанавливаемый с завода.
Ну чтож думаю, значит нужно менять. Мышку в руки, в интернет, несколько запросов — ой ей, а не дешёвая приблуда оказывается… От 4000 рублей в лучшем случае… А материальное положение таково, что жаба душит за кусок пластмассы отдавать такие деньги…
Ладно, смотрю варианты и нахожу вот такую защиту по цене 1450 руб.
С моими бонусами и скидками вышло почти в 1200 руб. Изначально при заказе, впечатлившись по фото, не подумал о её размерах, уделив внимание только креплениям, и немного был в шоке от вот такого расклада:
Было всё таки огромное желание закрыть максимальную площадь снизу, для наименьшей возможности проникновения внутрь моторного отсека всякой дряни, поэтому решил ставить оба элемента.
Сначала родной пыльник, а уже сверху непосредственно Автоброню. На удивление родные болты сели по длине идеально, единственное, диаметр отверстия в пластике пыльника чуть меньше, пришлось в ней «нарезать» резьбу.
Крепления пришлись идеально, никаких проблем не испытал. К сожалению, когда закончил с установкой, на улице уже смеркалось, и чёткой фото как это выглядит в концовке — нету.
Сделаю — прикреплю.
Автомобильный пыльник: для чего нужен?
Любой автомобиль содержит значительное количество подвижных узлов и соединений с наружной части и подкапотном пространстве. Особенно это касается привода переднеприводных авто, рулевого управления и подвески.
Длительная и беспроблемная работа сопряженных деталей и соединений зависит от смазки и чистоты трущихся поверхностей. Если сторонние предметы в виде песка, пыли и грязи попадают в смазочные материалы, применяемые для смазки трущихся элементов, а также на их поверхности, то они выступают в роли абразивных материалов, которые приводят к интенсивному износу трущихся элементов. Любой элемент конструкции, имеющий сопряженные детали от воздействия загрязняющих частиц очень быстро выходит из строя.
Для примера рассмотрим шарнир равных угловых скоростей (ШРУС). Данный элемент конструкции привода не только передает крутящий момент от коробки передач на колеса, но еще и позволяет совершать поворот колеса.
Данный шарнир работает со значительными нагрузками. Состоит он из обойм – внешней и внутренней и шариков, которые передают усилие от одной обоймы на другую и позволяют менять угол обойм относительно друг друга. При этом шарики постоянно контактируют с поверхностями обойм. Такая конструкция шарнира является очень надежной, но при одном условии – отсутствии загрязняющих элементов. Наличие песка и грязи внутри шарнира очень быстро изнашивает поверхности. Вначале шарнир начинает «хрустеть», а после возможно и вовсе его разрушение из-за сильного износа рабочих поверхностей.
Для чего нужен пыльник? Каким он должен быть?
Чтобы защитить сопряженные детали в необходимых местах, применяются пыльники. Пыльник – это защитный чехол, надевающийся поверх узла, и предотвращающий попадание внутрь узла, а также в его смазочные материалы сторонних частиц и грязи.
Помимо защиты от попадания сторонних частиц пыльник также еще и предотвращает вытекание смазочных материалов из узла, поскольку он плотно фиксируется на узле, который он защищает.
Видео: Что может быть если во время не поменять пыльник шруса
Пыльник для выполнения своих функций должен обладать рядом свойств:
Ещё кое-что полезное для Вас:
Пыльник ШРУСа
Внутренний пыльник ШРУСА
У автомобилей с передним приводом одними из самых примечательных являются пыльники ШРУСов. Каждая сторона привода включает в конструкцию по два ШРУСа – внутренний и внешний, и оба они защищены пыльниками.
Зачастую пыльники для авто изготавливаются из силикона и неопрена, поскольку резина не способна долго работать в таких сложных условиях. Сам пыльник ШРУСа имеет конусовидную форму, при этом сделан в виде «гармошки». Такая форма нужна, чтобы при изменении угла обойм шарнира не происходило сильное пережатие с одной стороны пыльника и растягивание – с другой.
Видео: Замена пыльника(ШРУС наружный)+шаровая опора Деу Сенс
Своей узкой частью пыльник надевается на вал привода, а широкой – на внешнюю обойму. При этом он фиксируется хомутами с обеих сторон. Это предотвращает попадание пыли под пыльник.
При повреждении его замена производится путем демонтажа привода, разрезания поврежденного и снятия ШРУСа. После этого шарнир на вал надевается новый пыльник, а сам шарнир промывается, в него закладывается новая смазка. Хомуты, закрепляющие пыльник в обязательном порядке заменяются.
Пыльники шаровых опор и рулевых наконечников
Пыльник шаровых опор
Пыльники также используются на шаровых опорах рычагов подвески и сделан он в виде «гриба». Своей широкой частью пыльник надевается на корпус опоры, а через узкую выходит палец. Поскольку амплитуда движений пальца в корпусе незначительна, то особого растяжения в нем нет и придания вида «гармошки» — не требуется.
Пыльник шаровой опоры обычно закрепляется только на корпусе, для этого применяется специальное стопорное кольцо. На пальце же обычно фиксация не производится и удерживается он там за счет плотной посадки.
Шаровая опора с пыльником
При повреждении этого пыльника замена производится достаточно просто. Шаровая опора отсоединяется от ступицы колеса. После чего отверткой поддевается стопорное кольцо и он стягивается с опоры. Перед установкой желательна промывка поверхностей опоры и закладка новой смазки.
Примерно такие же пыльники как на шаровых опорах применяются и на наконечниках рулевых тяг, поскольку конструкция и тех, и других полностью идентична, и различаются они зачастую лишь размерами. Поэтому и форма, и процесс замены у них идентичен.
Пыльники рулевого механизма
Пыльники рулевых механизмов
Пыльники используются и на самом рулевом механизме, но они различны из-за самой конструкции механизма.
На ВАЗ-2109 пыльник установлен в секторе, где производится крепление рулевых тяг к рейке. Сделан этот пыльник в виде «гармошки» и закреплен на корпусе при помощи хомутов. Поэтому при его повреждении, замена его возможна только при полном демонтаже механизма.
А вот у ВАЗ «Ока» пыльники установлены на концах рулевого механизма, поскольку рулевые тяги у этого авто прикрепляются к концам рулевой рейки. Закреплены они при помощи хомутов. Для их замены не требуется снятие механизма, достаточно снять хомут с корпуса, открутить гайку крепления тяги, отсоединить ее и снять пыльник.
На некоторых авто конструкция рулевого механизма такова, что рулевая рейка не имеет упора с одной стороны и может по максимуму выходить из корпуса. Для предотвращения попадания грязи внутрь корпуса такого механизма применяется заглушенный пыльник. Он одет на корпус и закреплен хомутом, второй конец пыльника ни на чем не закреплен. По сути такой пыльник является этаким эластичным колпачком. Таким пыльником, к примеру, оснащен Volkswagen Polo II.
Пыльники амортизаторов
Так выглядит порванный пыльник заднего амортизатора
Применяются пыльники также на амортизаторах. Они размещены в верхней части и предотвращают попадание загрязняющих элементов нам шток амортизатора. Такой защитной функции как на ШРУСах или шаровых опорах они не выполняют, поскольку посадка штока в корпус амортизатора и так достаточно герметична, чтобы не пропускать внутрь грязь. Пыльники амортизаторов скорее предназначены для очистки штока от крупных загрязняющих элементов. А поскольку ход штока амортизатора достаточно большой, то зачастую пыльник амортизатора вообще не закрепляется и удерживается за счет облегания.
Но где бы не устанавливался пыльник, работа его очень важна, ведь он предотвращает выход из строя многих важных элементов авто. И заменить пыльник обойдется значительно дешевле и проще, чем поменять узел, который износился в результате порыва пыльника. Поэтому в диагностические работы подвески, рулевого управления и привода в первую очередь входит проверка целостности пыльника.
Пыльник двигателя, зеркало и новая защита глушителя
Мероприятие с заказом запчасти из Владивостока затевалось ради пыльника двигателя.
По каким то причином он «вышел из чата». Сейчас установлена оригинальная алюминиевая защита, это конечно прекрасно, кроме того нюанса что между бампером и нижней частью двигателя здоровенная щель в которую с удовольствие летит всякая кака. По итогу помимо грязного двигателя имеем практический сгнившую маслинную трубку что прикручена как-раз на переднюю крышку двигателя, куда собственно летит все гамно с дороги:

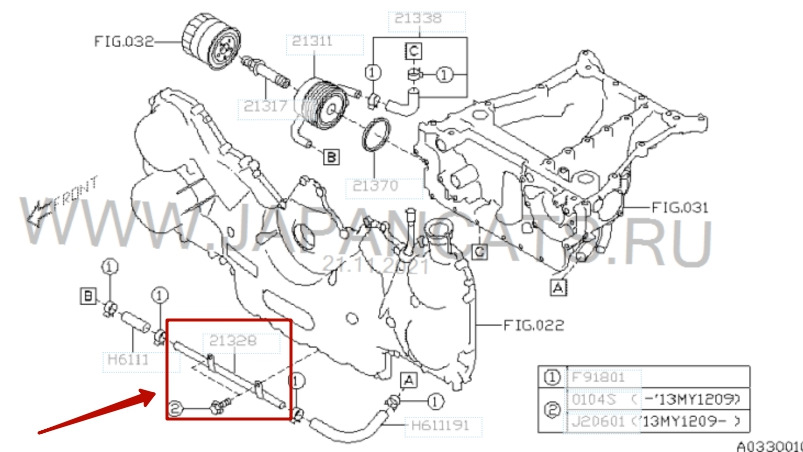

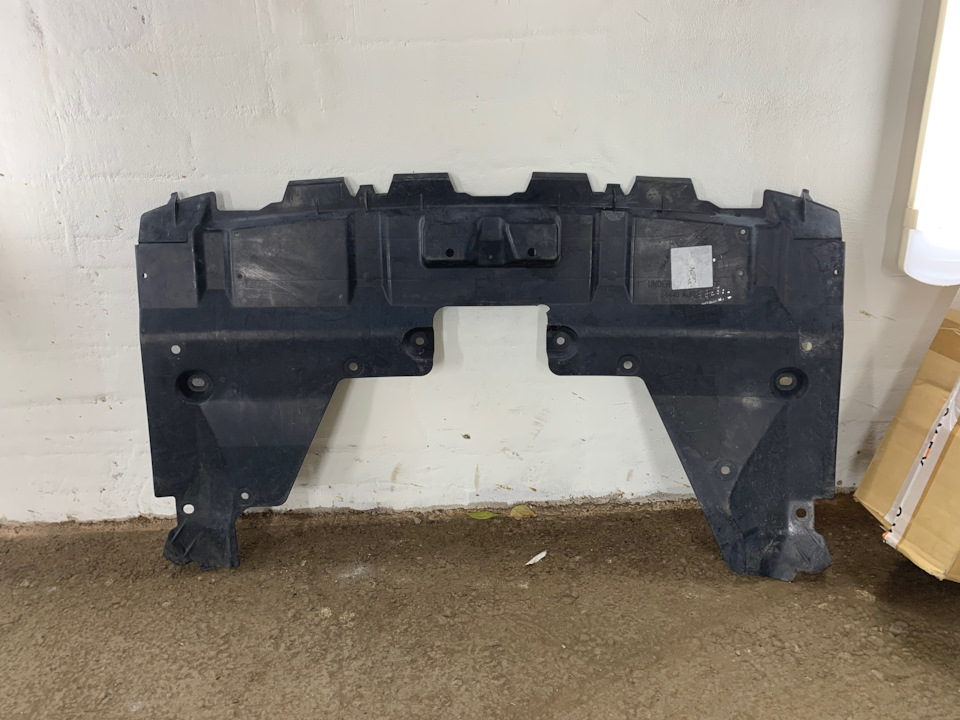

Трубки и все мелочи буду менять вместе с цепями, но сначала захотелось сделать так, чтобы туда ничего не летело. Оригинальный пластиковый пыльник, по каталогу Subaru, имеет бОльшие размеры и закрывает, в том числе масляный поддон. С разборки пыльник заказывал ну можно сказать наугад, насчитываю что вколхозим. Так-же в комплекте с пыльником заказал зеркало заднего вида, мое имеет скол, немножко подбешивает. Учитывая стоимость зеркала с Владивостока в 300 рублей — отличная сделка.

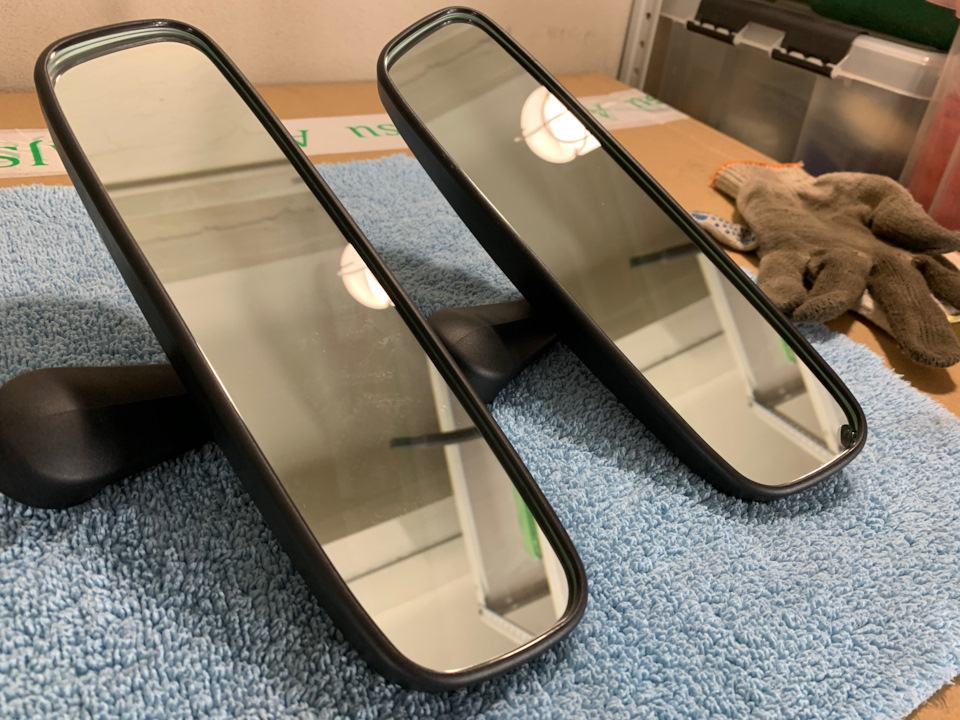

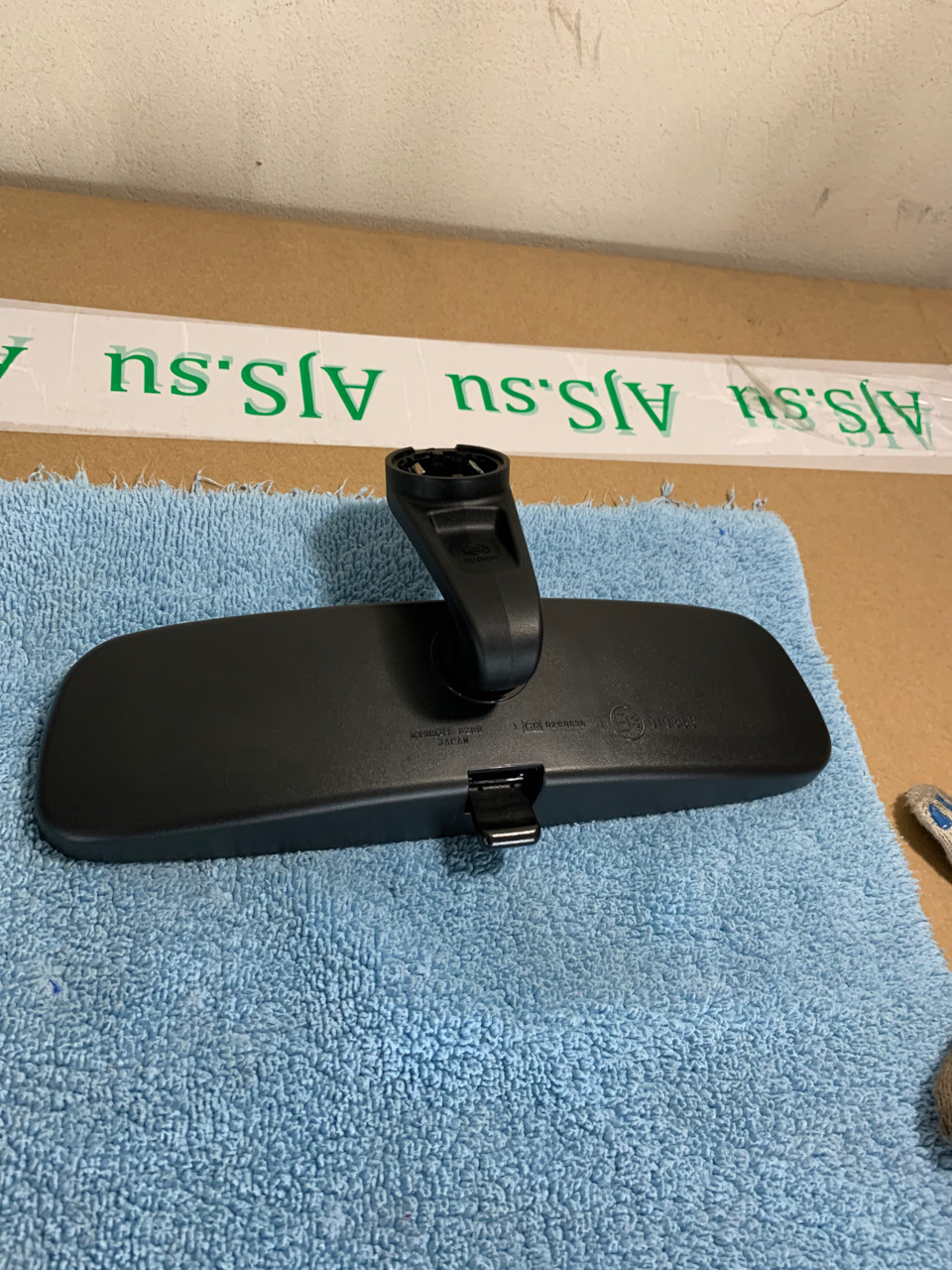

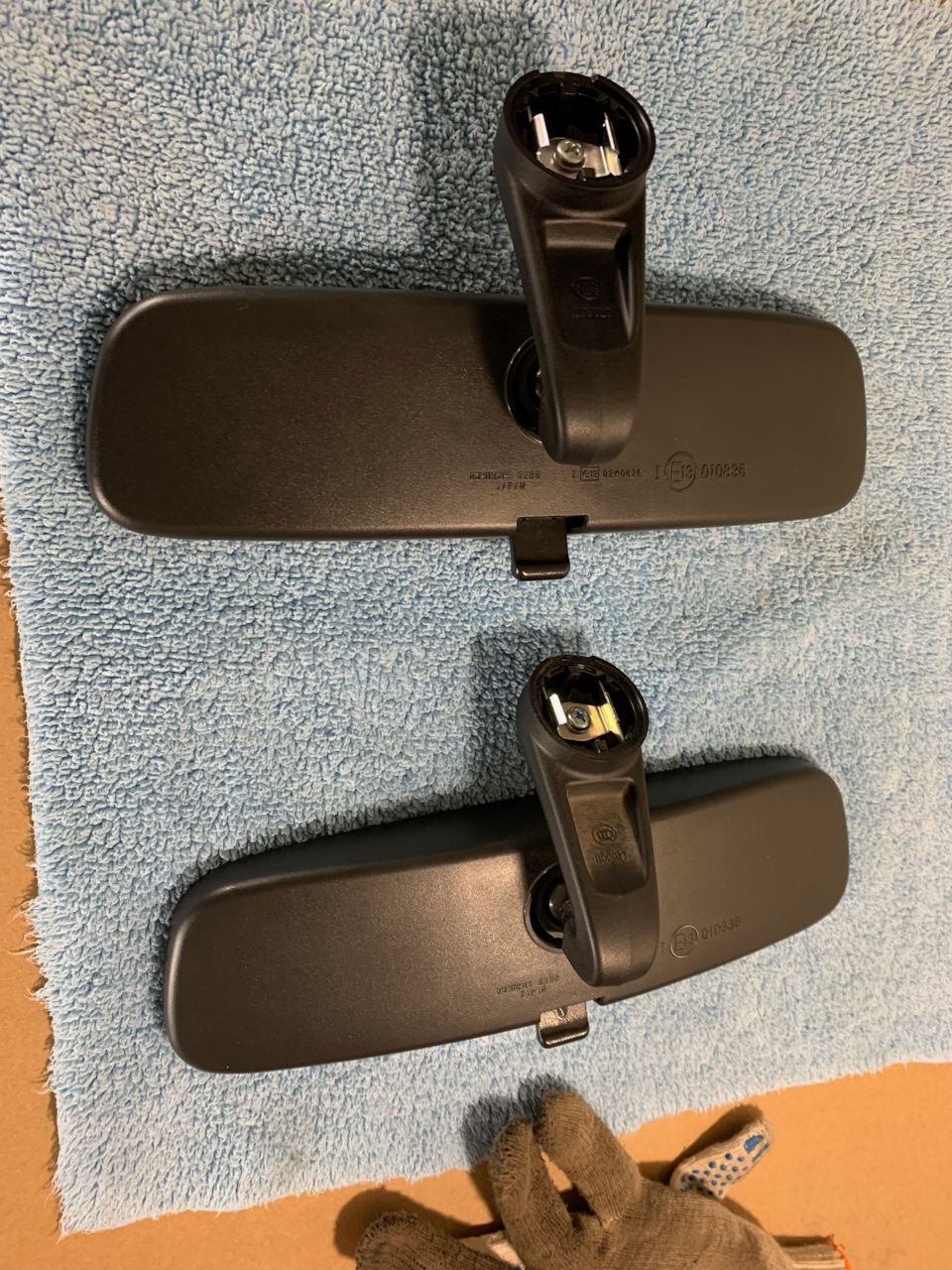

Зеркало приехало идеальное, покрутил в руках — состояние NEW. Установка 30 секунд.
Зеркало на машине поворачиваем за основание против часовой стрелки и снимаем. Новое одеваем в обратной последовательности.
Немного о продавце, SubaLand. Общался с Денисом, весть процесс прошел корректно и быстро. Упаковка — вышка, 30 минут разматывал все планочки, коробочки, пупырки и т.д. Определенно буду обращаться еще )

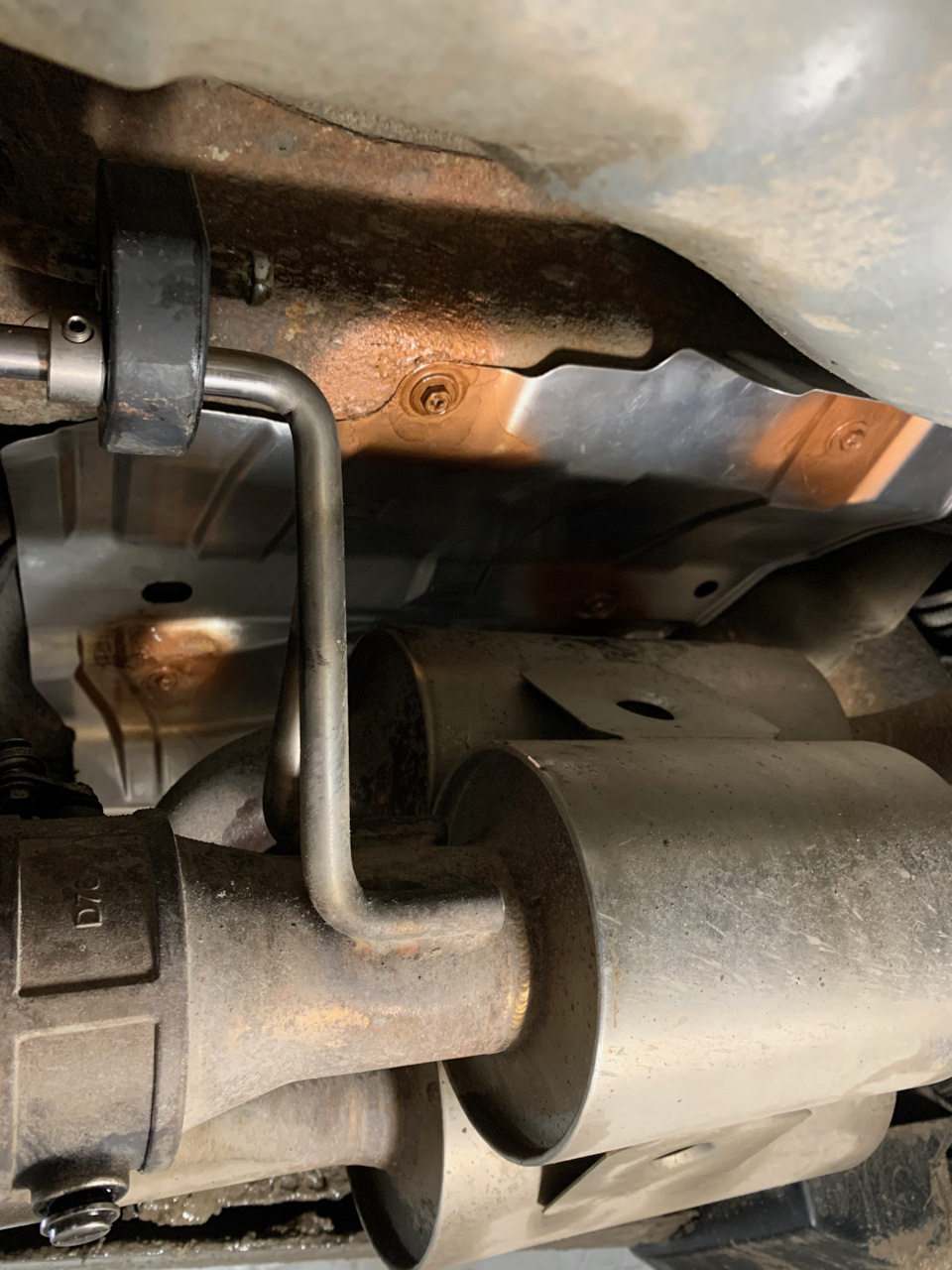

Далее, уже не в SubaLand, но была приобретена защита днища над левым глушителем. В очередной подход с приседаниями возле выхлопа обнаружил что одна из точек крепления защиты пытается «выйти из чата». Сие действие я вознамерился пресечь на корню, за одним интересно было посмотреть как там оно вообще.

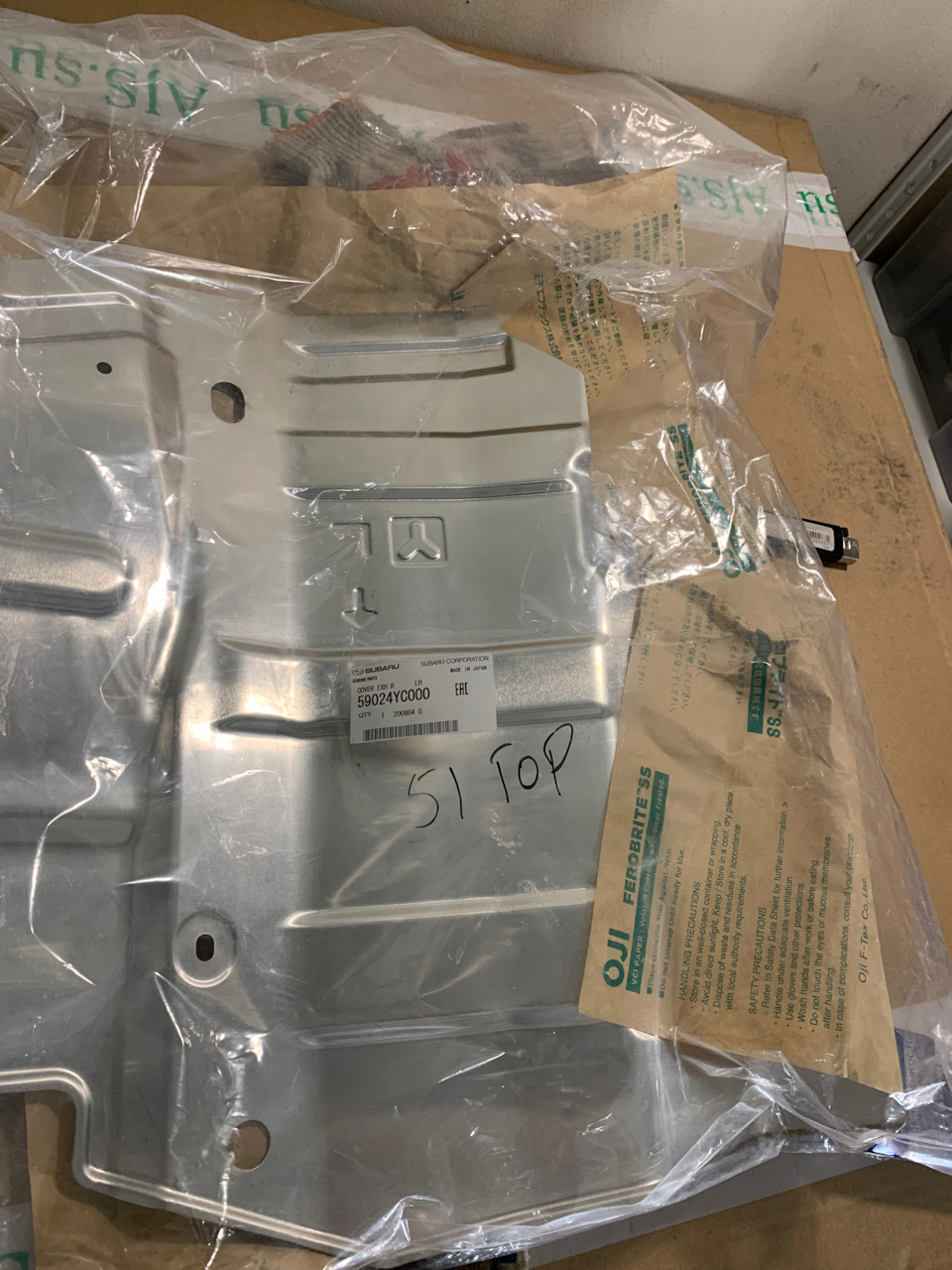

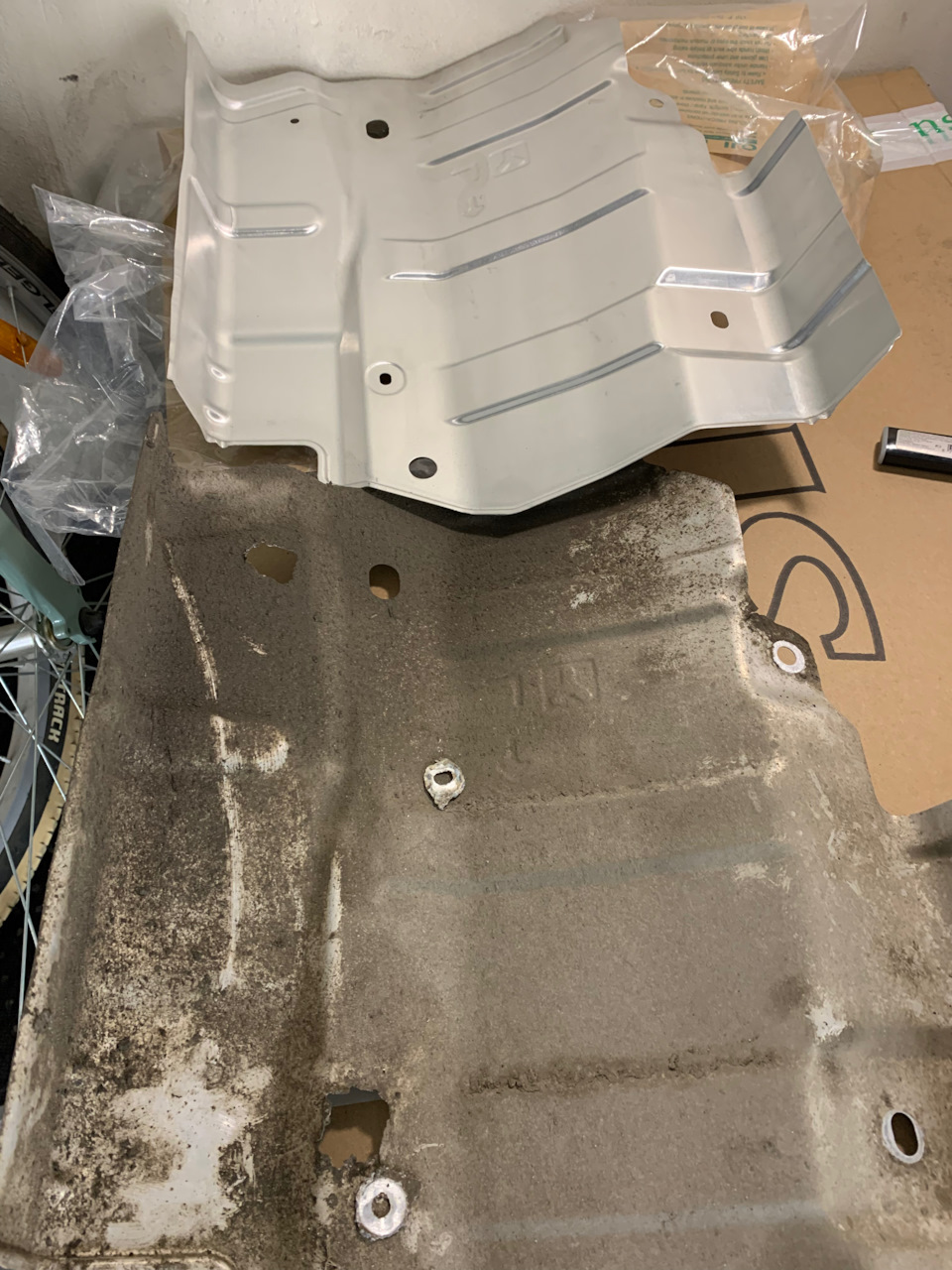

Заказал новую железку, так как зачастую на разборках эти защиты продаются так же с болеющими местами крепления. Была возможно купить новую правую защиту, по супер цене 1000 рублей, но в конечном итогу защита улетела в отказ (
Опустил глушитель и приступил к откручиванию. Я честно говоря думал что обратно я уже сегодня ничего не прикручу. Две из четырех проушин конечно же отломались от защиты, кронштейны к которым крепится защита, которые ближе к крылу, завернулись в узел, но не сдались.
Вообщем и целом кажется можно врываться в клубы Ржавые ведра, Любители Динитрола и Свидетели магии Пушсала. Пока как есть, залил все медной смазкой, очистил крепеж, повезло что все нормально прокрутилось и не отпало в процессе обратной установки.
А теперь самы главный вопрос. После антикоррозийной обработки кузова можно ли потом днище мыть, Denitrol и подобные не смываются при этом или нужно какой-то мастикой обрабатывать?
