Проекция на лобовое стекло из смартфона: как сделать по уму?

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Сегодня любой автовладелец может скачать HUD-приложения для смартфона и сделать проекцию на лобовое стекло в своем автомобиле. Но изображение будет мутным, двоящимся и практически невидимым в солнечный день. Для того, чтобы добиться эффекта как на премиум-иномарках, нужны специальные средства. Проверим, как они работают!

HUD — Head-Up Display

К аждый раз, когда мне на тест-драйв попадает машина с проекцией на лобовое стекло, я восхищаюсь этой полезной и красивой технологией, но после сдачи автомобиля, как правило, тут же забываю о ней до следующей случайной встречи… Что красноречиво свидетельствует о том, что на деле острой нужды в проекции нет, и никаких насущных повседневных проблем автомобилиста она не решает.

Так или иначе, существует немало так называемых HUD-приложений для смартфонов, которые отображают полезную для водителя информацию в зеркальном виде в расчете на то, что смартфон будет лежать экраном вверх на торпедо, и информация с него отразится в прямом виде на лобовом стекле. Есть, к примеру, специализированные приложения-навигаторы, где визуализация сделана с учетом именно HUD-отображения. Особенно это удобно в сумерки, когда обычный навигатор даже в ночном режиме сильно давит на глаза. Или можно вывести на стекло OBD-диагностику; например, крупный стрелочный тахометр, если его штатно в машине нет, или, скажем, если вы учитесь вождению на авто с ручной КПП и перекручиваете мотор на пониженных, забывая переключаться.

Правда, штатные автомобильные системы HUD идеально интегрированы в электронику автомобиля и не требуют никаких лишних телодвижений. В случае же смартфона нужно и пристроить его аккуратно на торпедо, и приложение запустить, и зарядку подключить, и не забыть потом его после парковки, чтобы не украли… Если все эти трудности не смущают, то, в принципе, такой вот «колхозный HUD» можно было бы использовать. Но когда мы некоторое время назад тестировали несколько HUD-приложений, всплыла еще пара неприятных моментов:

Однако когда HUD – штатная опция автомобиля, а не игрушка из смартфона, все работает безупречно – ничего не двоится, видно четко и ярко, что днем, что ночью.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Все дело в том, что штатные HUD-системы используют либо специальное небольшое моторизованное полупрозрачное стеклышко для отражения, как, к примеру, у Volkswagen, либо особое лобовое стекло с интегрированной пленкой, как у BMW. Никто не пытается вывести проекцию на обычное лобовое стекло, изначально для этого не предназначенное… Впрочем, в продаже существуют аксессуары, отчасти подобные тем решениям, что применяют для HUD-проекции сами автопроизводители.

Давайте посмотрим, эффективны ли они!

Аксессуары для HUD

Для улучшения отражения картинки от экрана смартфона с HUD-приложением предлагаются два гаджета. Первый – это особая полупрозрачная пленочка, наклеиваемая на лобовое стекло в том месте, где будет отражение дисплея телефона. Приблизительно похожую идею использует BMW. Второй – это специальная панелька с откидным полупрозрачным стеклышком. Стеклышко поднимается и служит экраном для отражения дисплея смартфона. Подобный вариант, только с моторизованной регулировкой высоты стекла под рост водителя, применяется на Volkswagen и Skoda.

Пленка весьма дешева и стоит около 50 рублей. Клеить её надо в определенном месте стекла. Соответственно, и телефон должен лежать строго в определенном месте, иначе при определенных углах зрения (при смене настройки сиденья или водителе другого роста) отражение просто попадет не на пленку, а на стекло. Поэтому для правильной наклейки на стекло требуется предварительно положить на торпедо телефон с включенным экраном, сесть за руль так, как вы обычно сидите при езде, и попросить помощника найти оптимальное положение пленки, при котором отражение будет хорошо видимым.

Также под телефон придется положить силиконовый противоскользящий коврик, препятствующий полетам телефона по торпедо на поворотах. Плюс есть риск перегрева телефона зимой, когда он греется от работающей навигации, одновременной зарядки и обдува лобового стекла «печкой».

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Панель со стеклом дороже – около 500 рублей. Ее главный плюс – возможность регулировки угла наклона отражательного дисплея и местоположение всей системы на торпедо, а также защита телефона от горячего воздуха из щели обдува лобовика. Правда, огорчает неоправданно высокая цена для столь незамысловатой штуки. Да и во избежание скольжения панели с телефоном по торпедо нужно либо вульгарно лепить ее к нему двусторонним скотчем из комплекта, либо опять же подкладывать тот самый силиконовый коврик.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Как работают отражающие пленки?

Главная претензия к проекции на стекле от экрана телефона, лежащего на торпедо – невидимость отражения в дневное время. Но, как выяснилось, вопреки рекламным картинкам на сайтах китайских интернет-магазинов, и пленка, и панелька-подставка с отражающим стеклышком практически не усиливают видимость изображения на свету… Приходится констатировать: в этом смысле они совершенно бесполезны! Что с ними, что без них – разница едва уловима…

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

В принципе, выяснив бесполезность этих аксессуаров днем, можно было со спокойной душой отправить их в помойку… Однако пойдем до конца и выясним, улучшают ли они качество изображения в ночное время.

Да, действительно улучшают! Пленка на стекло в темноте полностью убирает двоение HUD-изображения, не мешая обзорности днем. Но не спешите радоваться: размеры пленки маленькие, она не охватывает среднестатистический 5,5-дюймовый смартфон. На фото ниже видно, как двоится нижняя строчка цифр, которая просто не влезла в область пленки. Ну, а с учетом того, что водитель может менять положение сиденья, а с ним и положение глаз относительно стекла, двоение изображения будет всегда – пленку ведь нельзя отрегулировать на стекле… Либо придётся искать пленку с размерами как минимум в половину листа А4. Но мне такие не встречались.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Пленку отрегулировать нельзя, но ведь отражающее стеклышко панельки для телефона – можно! В этом, собственно, и есть его смысл! Пробуем. И снова разочарование… Да, угол изображения можно менять, но при любом угле на стекле возникает второе паразитное отображение. Это настолько кошмарная особенность работы панельки с отражающим стеклом, что на этом фоне даже теряется ее низкая прозрачность, мешающая видеть дорогу, и опять-таки малые размеры, пригодные лишь для 3,5-4,5-дюймового телефона, а не типичного современного «лопатофона»…

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Так что констатируем: чуда в очередной раз не произошло, и из китайского «колхоза» даже близко не получилось подобия оригинальных HUD-проекторов, используемых автопроизводителями… Впрочем, надеемся, что кого-то мы предостерегли пусть от небольшой, но уж точно бесполезной траты денег!

Источник

Мой опыт пользования проекционным дисплеем: плюсы и минусы

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Прошло 10 месяцев с тех пор, как пользуюсь проекционным дисплеем. Хочу поделиться опытом, а также услышать ваше мнение о том, пользовались бы вы таким устройством сами.
Итак, за

3000Р купил проекционник, о чем написал в посте www.drive2.ru/l/9214336/.
В целом доволен: работает исправно, согласно заявленным функциям.
Больше всего использую 2 показателя: скорость и температуру ОЖ. Подробнее по ним.

Плюсы:
— не нужно отвлекаться от дороги на приборную панель
— могу выставить круиз контроль на 79 в городе или 109 на КАД и спокойно ехать
Минусы:
— синхронизация показаний происходит с задержкой в 2 секунды, поэтому при динамичном разгоне/обгоне под камерой нужно все-таки смотреть по стрелке приборки, чтобы случайно не превысить.

Выводы:
— хотелось бы почаще синхронизацию, например с периодичностью 50 мс

Также заметил, что в случае моей машины необходимо настраивать коэффициент подгона скорости. По умолчанию там 107%. Выставил на 100%. Сходство со скоростью по яндекс.навигатору достигается при 101-102%. Именно начав использовать этот девайс заметил, что показания спидометра завышены (при 80 км/ч по приборке реальная скорость

Плюсы отметил такие:
— меньше времени трачу на прогрев зимой: дожидаюсь 20-30С и потихоньку трогаюсь. Ориентируясь на приборку обычно грел до 3 делений, хотя второе достигается только при 40С.
— Особенно удобно мониторить перегрев двигателя в пробках, либо при наваливании по трассе. На платной дороге ехал 160-170, температура до 99-100С поднялась — решил ехать полегче

Вывод: Помогает избежать внезапного перегрева и пара из-под капота

Что планирую улучшить:
— увеличить частоту обновления до 20 Гц (то есть раз в 50 мс), чтобы скорость и тахометр были актуальнее — это повысит удобство при активной езде;
— добавил бы Bluetooth — пусть сразу можно будет подключиться через приложение (например, Torque или CVT50Z) и продиагностировать тачку;
— добавил бы GSM модуль, удаленно уведомляющий о координатах авто (где я запарковался, куда меня эвакуируют или угоняют) и вообще уведомление об эвакуации (смена координат при включенном двигателе). Раз подключена к OBD II, значит имеет питание всегда;
— добавить навигацию — пусть проецирует непосредственно ближайшие повороты и ограничения по скорости. Не буду в телефон отвлекаться;
— предупреждения о камерах, засадах и опасностях на дороге — пусть пищит по делу

Про навигацию подробнее:
— Идеально было бы привязать навигацию к Google Maps или Yandex.Navigator — установил маршрут в телефоне, например голосом (“ОК, Гугл, поехали домой” или “Яндекс, поехали домой!”) и стрелки-подсказки сразу на лобовом, помимо самого маршрута в телефоне). Думаю как:
— Существует решение от Garmin — но с точки зрения навигации привык только к Google/Yandex
— Существуют подобные проекты, например Navdy — но как понял, дальше красивого видео у них ничего не пошло.
Ищу варианты.

Резюме:
Прибор полезный и недорогой, оправдывает свою цену. Меня абсолютно не отвлекает от дороги, а также добавляет +3 очка к ощущению космолета.

А вы что думаете? Купили бы себе существующий и описанный мною девайс? Что скажете о моем списке улучшений, хотели бы видеть все это в проекции на своем лобовом стекле?

Интерес вполне конкретный: принимаю решение о запуске в нашей компании процесса прототипирования и производства тестовой партии. Особенно интересующихся и желающих поучаствовать — всегда рад видеть в личке. Особо благодарен репостам, хочется опросить максимальное число людей. Всем добра!

п.с. Подписывайтесь на мой блог. 🙂

Мои видео с дисплеем:


Источник

Проекция на стекле автомобиля

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Производство автомобилей с каждым годом совершенствуется, появляются новые приспособления и инновационные устройства. Производители каждый раз стараются выпустить транспортное средство, которое по своим характеристикам будет лучше предыдущих моделей. Кроме этого, различного рода компании создают и реализуют приборы, упрощающие жизнь водителям. Рассмотрим, что представляет собой проекция на стекле автомобиля, для чего она нужна и как работает.

Что такое проекция

Проектор, воспроизводящий картинку на лобовое стекло, создает своего рода проекцию.

Водитель имеет возможность отобразить следующие элементы:

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуспидометр, чтобы смотреть скорость движения;

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуинформацию о работе фар авто;

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинутемпературу тосола и пр.

Отображаемая проекция не дает водителю отвлекаться на посторонние вещи. Теоретически, это поможет уменьшить количество ДТП.

История появления

Проекционный дисплей так же, как и другие автомобильные технологии, появился благодаря авиации. Много лет назад пилоты получили возможность просматривать данные не с самих приборов, а с прозрачного экрана. На самом деле, данную инновацию можно считать устаревшей, хотя до недавнего времени она не пользовалась особой популярностью.

В первый раз проекцию для автомобиля установили в 1988 году. Этим занималась компания General Motors. Тогда экран был черно-белым, цветным он стал спустя 10 лет.

В 2003 году подобную технологию испробовала немецкая компания BMW. Инновационное оборудование тогда было доступно только для обладателей автомобилей премиум-класса. Со временем БМВ начала внедрять проекцию в бюджетные модели. Покупателям предлагали установить дисплей в качестве дополнительной функции. На сегодняшний день рынок предлагает потребителям разные варианты создания проекции.

Как это работает

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Система Head-up Display в переводе с английского дословно означает «дисплей для поднятой головы». По своей конструкции она состоит всего из двух деталей: самого проектора и пленки. На последнюю проецируется изображение. Проектор получает данные либо со спутника, либо с бортового компьютера. Сегодня в любой автомобиль можно установить такое оборудование, достаточно приобрести его.

Принцип работы довольно прост. Сначала электронный блок получает информацию из блока OBD (on-board diagnostics), обрабатывает ее и направляет изображение на светоотражающее полотно. Картинка появляется либо на прозрачном выдвижном дисплее, либо на ветровом стекле.

Некоторые разновидности системы HUD дополняются датчиками света и звука, которые предупреждают водителя о различных неполадках (к примеру, о падении оборотов двигателя).

После того, как водители начали массово устанавливать систему проекции на лобовое стекло автомобиля, на рынке стали появляться эрзацы. Они представляют собой гаджеты, которые выполняют те же функции, соединившись с электроникой авто.

Мобильные разработчики, в свою очередь, начали создавать приложения. Скачав программу, водитель сможет установить телефон над приборной панелью и получить заветную проекцию. К сожалению, картина, передаваемая смартфонами, совсем некачественная и исчезает при солнечном свете.

Виды проекторов

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Узнав, для чего нужна проекция на стекле автомобиля, водители начинают искать подходящее оборудование.

Все виды проекторов подразделяются на несколько типов:

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуКлассический — аппарат с небольшим корпусом, который устанавливают в большинство ТС. Устройство детализировано проецирует информацию, поэтому ему отдают предпочтение все опытные водители. Однако отсутствие регулировки силы света заставляют некоторых смотреть в сторону других аппаратов.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуМультимедийный — модель, дополнительно оснащенная звуковым датчиком. Кроме того, пользователь получает возможность регулировать яркость дисплея, индикаторы скорости и громкость оповещений.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуПроектор-навигатор — это аппарат с большими габаритами и высокой ценой. При помощи многофункционального HUD-дисплея информация передается на ветровое стекло. Через GPS-модуль происходит прием данных от спутников. После обработки они отображаются перед водителем.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуУстройство со встроенным регистратором — модель с камерой, которая записывает видео во время движения. В случае внезапного ДТП водитель сможет извлечь носитель и пересмотреть запись.

Судя по многочисленным отзывам, водители доверяют таким брендам, как Rivitek, Garmin, Samsung, Nec и Atdiag. В качестве временного варианта можно использовать смартфон.

Выводимая информация

Все представленные на рынке HUD-системы демонстрируют данные о скорости транспортного средства. Они, подключаясь к спидометру, выводят показания прибора повторно, либо отображают скорость, просчитывая ее через навигационную систему.

Кроме скорости на лобовое стекло дублируются показания тахометра. В качестве дополнительной информации может быть представлены данные о передаче, на которой передвигается авто.

Некоторые аппараты оснащены функцией подключения парктроника. В этом случае на стекле отображаются сведения о препятствиях вокруг автомобиля.

Самые дорогостоящие модели имеют способность отображать навигацию. Автолюбителю не придется постоянно подглядывать на навигатор, т.к. карта передвижения будет перед глазами.

Преимущества и недостатки

Узнав, что это и как работает проекция на стекле автомобиля, водители стали все чаще приобретать современные проекторы.

Основные преимущества устройств заключаются в следующем:

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуТеперь не нужно отвлекаться от дороги, вся необходимая информация отображается на стекле.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуУстановить проектор не составит труда, при этом он не занимает много места в салоне.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуИспользовать прибор можно всем, независимо от региона проживания и климата.

Перед установкой аппарата рекомендуется наклеить на стекло специальную пленку. Она преломляет лучи, а значит, детализация станет еще более четкой.

К недостаткам проекторов относят:

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуЗавышенная стоимость моделей, оснащенных камерой и GPS-модулем.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуПри подсоединении прибора к прикуривателю в салоне появляется много лишних проводов.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машинуПри возникновении на стекле трещин или грязи детализация значительно ухудшается.

Подключая проектор, водитель не только создает себе комфортное вождение, но и увеличивает безопасность на дорогах.

Заключение

Необходим ли человеку проектор или нет — каждый решает сам. Современные водители видят в этом оборудовании способ повысить безопасность. Другие, наоборот, приобретают приборы ради интереса, но со временем перестают ими пользоваться. Существуют и те, кто считает, что проекторы — это пустая трата денег. Они привыкли смотреть по сторонам, не теряя связи с дорогой.

Источник

Проекция на лобовое стекло

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

W02 LED Car HUD Head Up Display OBD2 Interface Plug/Play Speed Warn System

Такое не замысловатое название в объявлении на Ebay. Решил попробовать.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Изначально давно хотел все таки видеть перед собой температуру антифриза. Сначала все хотел рестайл приборку, там сразу столбик слева, но мне моя нравится, да и дороговата. Еще все хотел что-то типа шифт лайта, типа когда передачу переключать))) Плюс мне казалось всегда что это очень удобно, видеть свою скорость, обороты, и др. информацию сразу перед собой а не на приборке, когда идешь на дальняк по трассе.
В общем получил и уже поставил:

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Записал не большое видео:

Обновление 26/10/15
Что хочу сказать еще об этой штуковине поездив несколько дней, на самом деле штука интересная! Ночью она не яркая, она не слепит, не мешает.
Вот еще несколько фото ночью, на фоне встречки, и днем. Камера телефон совпадает по частоте обновления картинки с экраном этой приблуды, получается что моргает на видео, глазами это естественно не видно.

Источник

OBDII ASH4: Мой опыт использования проектора на лобовое стекло

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Предыстория и мотивы покупки OBDII
Я — очень экономный человек. Да, это именно мои возгласы «Кто не выключил за собой свет на кухне?!» слышно даже в тамбуре. Это на моем балконе гордо развиваются выстиранные использованные пакеты. Это меня вы увидите на пляже в обрезанных «под шорты» и бережно подложенных мамой варёнках. Ну и кто я после этого? Лох? Нет, это неправильный ответ. Я — любимый Муж и Папка 80 уровня. Потому что денег в семье лишних нет! Никогда. Пока мы… пока мы… «не купили путевку в Турцию и вторую шубу», — спасибо, дорогая, за подсказку!
Если Вы еще не закрыли вкладку данного обзора во славу обзора очередного повербанка, значит вы попались в мою зомбо-ловушку и, как минимум, дочитаете статью до конца. Как максимум — отпишете на меня свою квартиру и машину. О ней (машине) сегодня и поговорим.

У меня в семье два автомобиля. Один — почти новый Пежо находится в пользовании супруги, а второй — Герой DRIVE2 обладается мной. Первый покупался для перевозки семьи в полном составе (я, жена, двое детей) и оснащен всеми новомодными примочками от климы до круиза. Второй является этаким «пасынком» и был рожден для унижения посредством перемещения в пространстве опалубки/блоков/цемента/околостроительного хлама. Выглядит он неказисто, как растоптанный тапок, но 95% поездок происходят именно в нём. Так уж вышло, что в моём Лансере комплектацией не предусмотрен бортовой компьютер. Он, конечно, есть, но дисплей с показаниями отсутствует. По этой причине я даже не подозреваю о расходе топлива. И это, капец как неудобно! А еще я регулярно ловлю на трассе скоростные радары, которые тоже обходятся «в копеечку»… Всвязи с тем, что мой верный Митсубиси Лансер IX не оборудован бортовым компьютером, а поменять автомобиль на более дорогой нет ни желания, ни возможности (читай выше) я решил купить HUD, он же проектор бортового компьютера на лобовое стекло. Вариант покупки OBD адаптера я отмел сразу: во-первых, для активации необходимо задействовать ДВА устройства — сканер и телефон. Помимо того, что телефон нужно сперва установить на штатив, включить блютуз и запустить соответствующую программу (у меня была Torque lite), так еще нужно регулярно коситься на состояние батареи. В активном режиме работы Torque lite аккумулятор в телефоне выжирается в ноль за 3 часа. Из этого вывод — такой вариант мне не подходит.
Какой же HUD выбрать?
На этот вопрос можно ответить, определив спектр необходимых требований к функционалу. В моем случае это:
— Яркий, хорошо читаемый дисплей;
— Крупный шрифт показаний для легкости восприятия;
— Информация о скорости и расходе топлива. По возможности, это должно сопровождаться интеллектуальными уведомлениями о существенных изменениях в показаниях бортового компьютера. Нашел я зверька, естественно на просторах китайских сайтов., ибо у на с аццки дорого.

Итак, что же я заказал?

Что за зверь OBDII ASH4?
Спецификация на русском (мой перевод)
Особенности:
— Стандартный интерфейс OBDII;
— Применение высоких технологий яркости проектирования;
— Контрастное и четкое изображение на стекле для облегчения восприятия и повышения безопасности на дорогах;
— 5.5 дюймовый экран обеспечивает легкость чтения;
— Универсален для любого транспортного средства, оснащенного разъемом OBD II, которые произведены после 2007.
Цвет: черный
Материал: ABS
Размер пакета: 170 x 130 x 45 мм
Размер устройства: 14,75 x 85 x 14 мм
Длина кабеля OBD: 1,44 м
Интерфейс: 16pin
Рабочее напряжение: 9-16V

1. Показывает скорость транспортного средства, обороты двигателя, температура охлаждающей жидкости (напряжение / положение дросселя / предварительный угол воспламенения / 100-километровое время ускорения), мгновенный расход топлива, средний расход топлива, пробег, уровень топлива, подсказки времени отдыха и ошибки двигателя;
2. Режимы работы монитора: нормальный, скоростной, или автоматический (дополнительный);
3. Выбор единиц измерения: километры и мили;
4. 5.5-дюймовый большой экран;
5. Автоматическое включение и выключение с запуском или выключением автомобиля. Также имеется функция ручного включения;
6 Гибкий система предупреждения о безопасности вождения: четырехступенчатая система сигнализирования поможет контролировать безопасный уровень скорости.
7 Тревога скорости двигателя. Это способствует, чтобы переключить скорость вовремя, чтобы сэкономить топливо, также имеет значение для нового водителя.
8. Трехступенчатый выбор уровня яркости

1 x OBD (с кабелем связи)
1 х Дисплей
1 x Руководство пользователя (англ.)
1 x Пленка на стекло
1 х Антискользящая основа
В оригинальном пакете

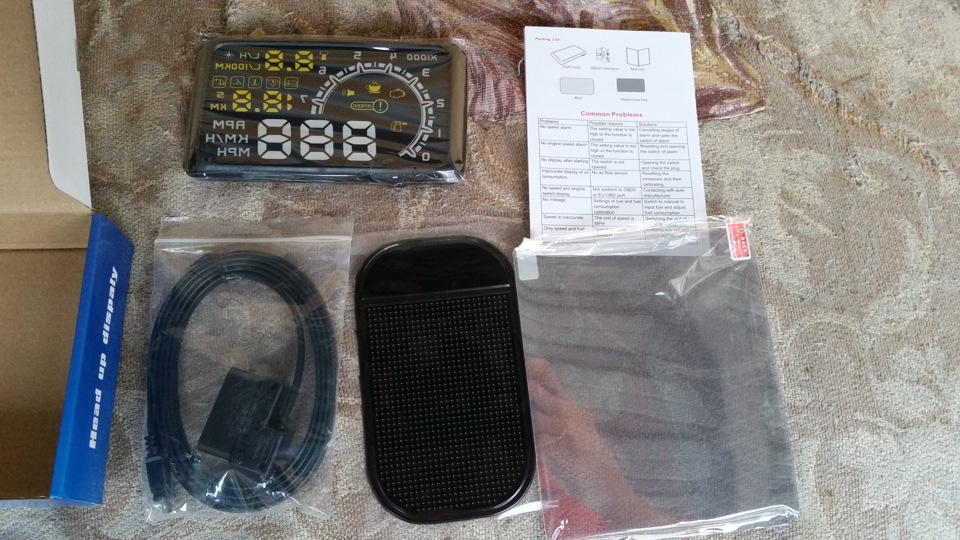

Что я получил? (*Зная, что будет производиться съемка для популярного сайта, мне согласились ассистировать несколько сексуальных моделей: блондинки, брюнетки, рыженькие и даже мулатки…)

Получил небольшой конверт обернутый вспененным полиэтиленом. Размер коробки сравним с навигатором. Внутри полный комплект. Упакован HUD в полноценную «продаваемую и отдариваемую» упаковку.
По антискользящему коврику и пленке сказать нечего — пленка и коврик. Все упаковано по пакетам. Руководство по эксплуатации на английском языке. Кабель с фишкой OBDII (боковой подвод) на одном конце и mini USB на другом. Длина шнура 1,5 метра, чего вполне хватает, практически, для любого автомобиля. Шнур плоский, эластичный.

Размеры и вес девайсины соответствуют указанным на сайте. Сделан из матового пластика черного цвета. Корпус с закругленными гранями, скреплен шестью шурупами. На манер планшета проверен на люфты и скрипы — их нет. Лицевая сторона оклеена матовой же пленкой с соответствующими секторами показателей желтого и серого цвета. Все символы в зеркальном исполнении. На обратной стороне проектора разместился динамик. В верхней части есть кнопка-скролл которая работает в трёх направлениях: вправо, влево и нажатие. Ход кнопки мягкий и пружинистый, ребро рефлёное. В нижнем торце расположено гнездо для шлейфа в формате miniUSB. В целом, устройство весьма аскетичное, поэтому пространный рассказ никак не получается. Более красноречивы будут изображения.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Как видите, сборка качественная. Никаких клипс и защелок нет, все на шурупах. Полиграфия ровная, шрифты вполне себе «европейские».
А теперь самое время перейти к полевым испытаниям. Сгребаем всё в кучу и спускаемся к любимому фаэтону.

Установка устройства на автомобиль
1. Устройство совместимо с любым автомобилем, поддерживающим стандарт OBDII. Поддерживает ли Ваш автомобиль данный стандарт, можно узнать в технической документации на машину.
2. Для обнаружения диагностического разъема OBDII, Вам необходимо порыться в подрулевом пространстве (иногда под пепельницей или в подлокотнике) в поисках 16пинового гнезда. Туда-то и нужно засандалить фишку HUDа, ессесна, при заглушенном двигателе;
3. Далее необходимо разместить проектор устройства на панели в предполагаемом месте установки под лобовым стеклом. При необходимости, можно использовать резиновый коврик (в комплекте);
4. В месте проекции показателей на стекло необходимо наклеить зеркальную пленку (в комплекте), предварительно стекло нужно тщательно очистить. Пленка устранит двоение символов на лобовом стекле. В таинстве приклеивания действуют все Законы нанесения защитной пленки на дисплей смартфона:
А. Распыляем воду на лобовик в месте наклейки и на пленку
Б. Наносим наклейку на стекло
В. Выгоняем кредиткой влагу из под пленки от центра к краям;
5. Кабель, при желании, можно засунуть под обшивку или уплотнитель салона.
6. Пользуемся.
Такой вот PLUG-N-PLAY!

Функции кнопки управления.

1. Настройка параметров устройства и уведомлений. Когда автомобильный заведен, Вам необходимо нажать на кнопку в центральном положении и удерживать её в течение 5 секунд. Функциональная зона А и Б загорится и перейдет в режим ожидания. А значит можно будет изменить параметры в соответствии с Таблицей в Руководстве.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Для установления необходимых параметров нужно поворачивать ползунок влево или вправо. Переход по секторам параметров можно делать кратким нажатием на ползунок в центральном положении. Для выхода из меню настроек нужно нажать на кнопку в центральном положении и удерживать 5 секунд.
2. Настройка звукового уведомления. При заведенном автомобиле необходимо удерживать кнопку в крайнем левом положении около 3 секунд. На дисплее появится значок динамика. Это значить, что к индикации уведомлений добавляется звуковой сигнал зуммера. Убрать звуковое уведомление можно повторив эту процедуру.
3. Настройка динамических показателей (отображаются при движении). При заведенном автомобиле необходимо удерживать кнопку в крайнем правом положении около 3 секунд.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

Вы зайдете в меню динамических параметров 1, 2 и 3. Однократным нажатием можно выбрать необходимые для отображения параметры динамического меню.

Теперь что касается информативного табло устройства. Ниже схематично изображен проектор ASH-4 с разбивкой на информативные сектора.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

А теперь покатушки!
Заводим автомобиль. Спустя 5-7 секунд активируется табло и показывает бортовое напряжение. Тут же просыпается датчик температуры охлаждающей жидкости. В период, когда скорость автомобиля равна «0», показатель расхода топлива переключается с индикатора XX литров на 100 км, на индикатор ХХ литров в час. Это логично т.к. если будет активна первая функция, то будет отображаться «заоблачный» расход — 99 литров. Как только автомобиль начинает движение, индикатор расхода XX литров в час автоматически переключается на индикатор расхода XX литров на 100 км (наглядно на видео). Если во время движения параметры штатного табло немного отличаются от данных HUDa, Вам необходимо сделать тонкую подстройку в соответствии с Таблицей в Инструкции. Как происходит считывание параметров расхода топлива в автомобиле? На одном уважаемом форуме я нашел ответ, который меня удовлетворил: длительность импульса форсунок умножить на давление в магистрали и умножить на производительность форсунок. Есть, конечно, в этой формуле слабые места, как то загрязненность форсунок, качество топлива, состояние и типоразмер шин… Все это бортовым компьютером не учитывается. Однако для меня важен не столько точное количество затраченного топлива в литрах, а повышение-понижение расхода в зависимости от стиля вождения.
Порой цифры мгновенного расхода откровенно пугают и нога невольно ослабляет давление на педаль газа (особенно на старте со светофора). По этой причине я заметил за собой некоторые изменения в стиле езды. Объективность фиксируемого расхода подтвердить не могу т.к. сравнить не с чем. В конце маршрута, после глушения двигателя, на дисплее отображается средний расход за поездку. Это похоже на правду. Для меня он составил по городу 9-9.3, за пределами — около 7.5 литров.
В движении параметры читаются отлично как ночью, так и днем. Спустя один-два дня пользования совсем перестал смотреть на штатный спидометр. Это логично: гораздо проще отвести взгляд на пару сантиметров по горизонтали, чем выискивать цифры в бойнице через рулевое колесо. Том более, что штатная панель Лансера, по общему мнению владельцев, довольно унылая. Яркость устройства я настроил в режим АВТО, который работает исправно. Для перфекционистов доложу — снаружи цифры на лобовике не видны, пальцем показывать никто не будет. Единственное что видно снаружи — это зеркальная пленка на стекле. В вечернее время видно светлое пятно в месте установки HUD.

что такое проекция на лобовое стекло в машину. Смотреть фото что такое проекция на лобовое стекло в машину. Смотреть картинку что такое проекция на лобовое стекло в машину. Картинка про что такое проекция на лобовое стекло в машину. Фото что такое проекция на лобовое стекло в машину

В результате данной покупки я:
— получил объективную НАГЛЯДНУЮ информацию о показаниях бортового компьютера — скорость, расход топлива, температура охлаждающей жидкости, напряжение бортовой сети и т.д.
— предостерег семейный бюджет от лишних затрат на топливо и штрафы ГАИ
— перестраховался на предмет возникновения ошибок двигателя
— апгрейдил свой тарантас. Данное обстоятельство может вызвать негодование борцов с синими габаритами и псевдо-прямотоком, но… во-первых, за годы созерцания однотипной консоли от нее порядочно устаешь. Во-вторых, каждый новый пассажир смотрит на эту функцию с нескрываемым интересом, что ессесна приятно. Даже у соседей по пробкам прибамбас вызывает заинтересованность. Ну, это для экстравертов больше.

Вместо эпилога: я хотел сделать не столько хвалебный, сколько подробный обзор необычного устройства. Надеюсь, основная цель достигнута и Вам достанет исходников для принятия решения о покупке. Если текст оказался Вам бесполезен, то Вам сюда. У меня лично сабж вызывает исключительную эротическую гиперестезию и неуемное желание находится за рулём. Одним словом, у нас с моей Савразкой второй медовый месяц.
Всем Добра, а водителям — Добродушных ГАИшников и Добротных дорог!

### Статья является копипастом моего раннего обзора на тематическом сайте.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
