Проверка верхних опор амортизаторов в домашних условиях.
Добрый день.
Так устроен «наш» человек, что почему-то, многим из нас стыдно что ли, признаться что они чего-то не знают.
Очень часто сталкиваюсь с тем, что собеседник говорит так…»ой, да я это уже сто раз делал…а как там это открутить».
Ну что же тут постыдного?
Все рождаются почти одинаковыми…почти в равных условиях.
И нет ничего плохого, что мы чего-то не знаем.
Плохо это когда мы не пытаемся чего-то нового узнать.
Ковыряю машины я совсем недавно, скоро будет 10 лет.
И начинал я с абсолютного ноля. Мои знания реально были на уровне девушки-блондинки.
И я так же стеснялся показать свой уровень знаний.
Да и спросить толком не у кого было.
И наверное моим главным учителем стал интернет.
Разумеется, интернет такая штука, где любое мнение надо ставить под сомнение. Так получается, что любые сведения надо перепроверять.
Да не в этом дело даже.
Была бы информация, а уже правду в ней каждый выберет для себя сам.
Что касается авторемонта, ведь каждый к этому приходит сам.
Кому-то знания передает отец и он уже ковыряет свою машину по инерции, кого-то застравляет материальное положение, кого-то интерес.
Я в свое время тоже возил машину в сервис…максимум что делал, это менял фильтр воздушный.
И мне казалось, ой, как все сложно, каждый должен заниматься своим делом…только профессионалы должны лезть в авто, тем более в вольво.
Но меня таким как я есть сделали именно сервисы…их КОСЯКИ.
Косяк за косяком…а последней каплей стало то, что мне не закрутили рулевую рейку при ее замене.
Каждый из вас представляет какие последствия могли быть…
Так что я в каком-то смысле очень благодарен этим мастерам косячникам, которые заставили меня заняться своим авто.
К чему я все это…это к тому, что в какой-то мемент, интернет стал фундаментом знаний для меня и я ему обязан.
Именно по этому тут выкладываю все нужные и не нужные фотоотчеты.
Именно по этому появится и этот сегодняшний пост с видео…хоть я и не люблю снимать видео.
Это было лирическое вступление, а что касается вопроса…для тех кто не станет смотреть видео, маленькое текстовое описание.
Есть такая штука, верхняя опора амортизатора.
Некое резинометаллическое изделие.

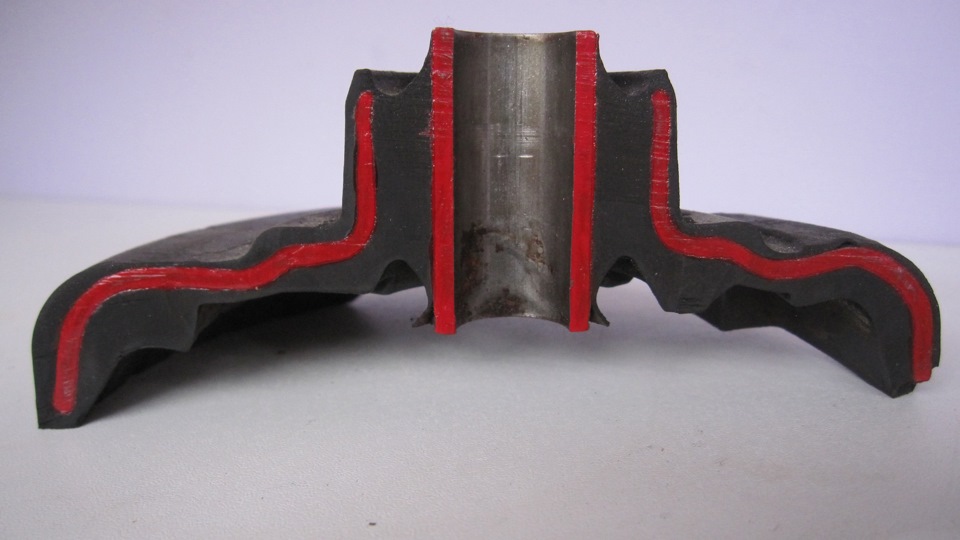

Я для наглядности располовинил ее.
Основное блюдечко, в которое упирается пружина и втулка завулканизированная в этой массе.
Разрушается в этой детали именно соединение втулка-резина.
Происходит отслоение резины от втулки и она получает свободный ход.
Казалось бы ничего страшного в этом нет, но из за свободного хода втулки, к которой жестко закреплен верхний конец амортизатора, начинает не совсем корректно работать вся стойка.
Тот самый первичный импульс при прохождении неровностей, перестает сглаживаться амортизатором, и первые 5-10мм хода пружины происходит жестким скачком пружины.
При неисправности верхней опоры, тот же самый амортизационный шок стенд, так же даст неверную информацию…приговорив амортизаторы к замене.
А проверить состояние верхних опор, дело пары минут.

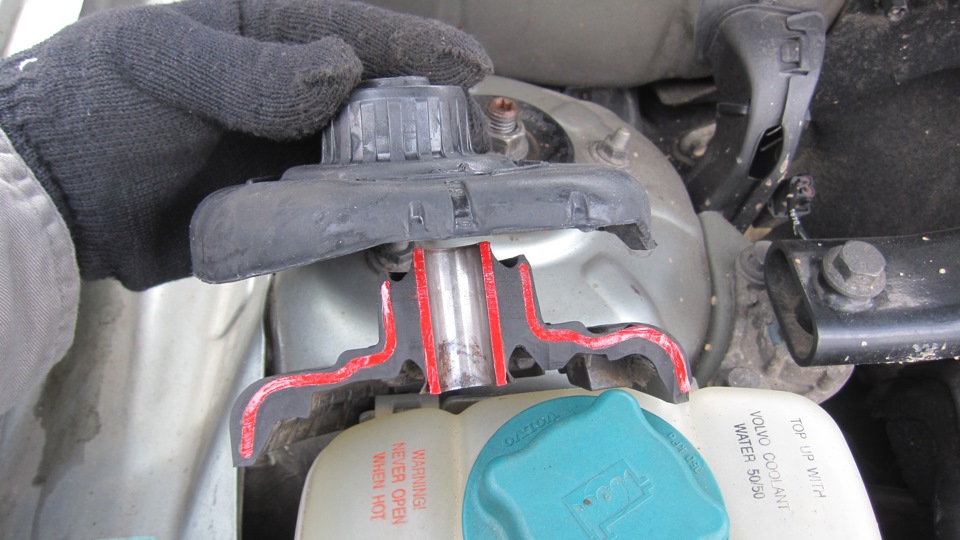

При помощи рычага, даем вертикальную нагрузку на шток-втулку и смотрим на ход того самого штока и возможные отслоения.

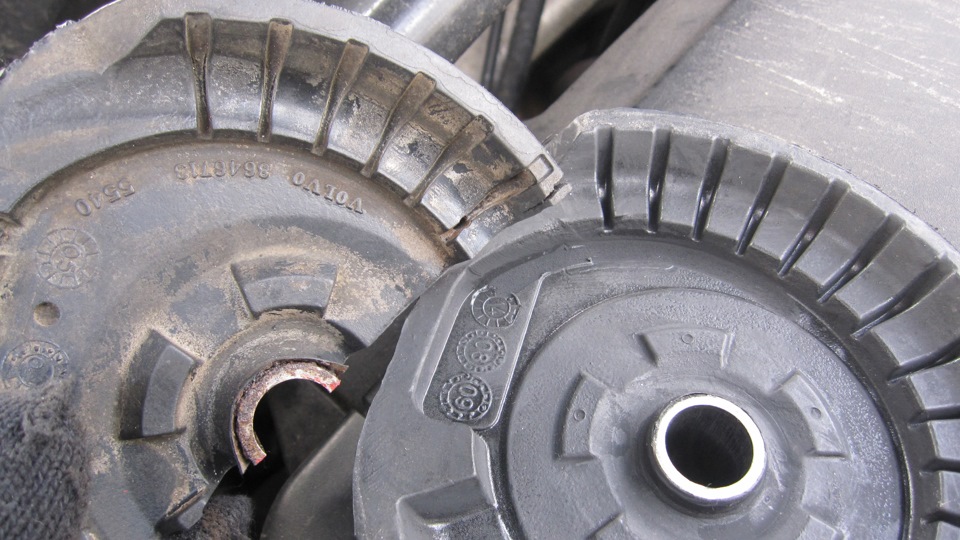

Отличие подушек для S60-V70-S80-XC70 и XC90 ЕСТЬ!
Но каталоги типа экзист, не видят различия и как аналог оригинала для XC90 дают «облегченные» подушки для S60.
Подушка для S60-V70-S80-XC70

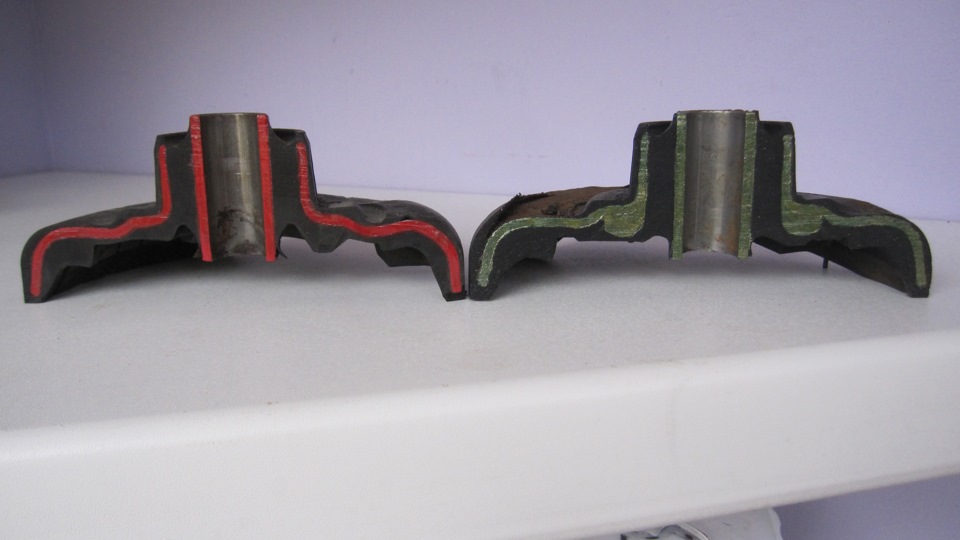

Всматриваемся и находим отличия

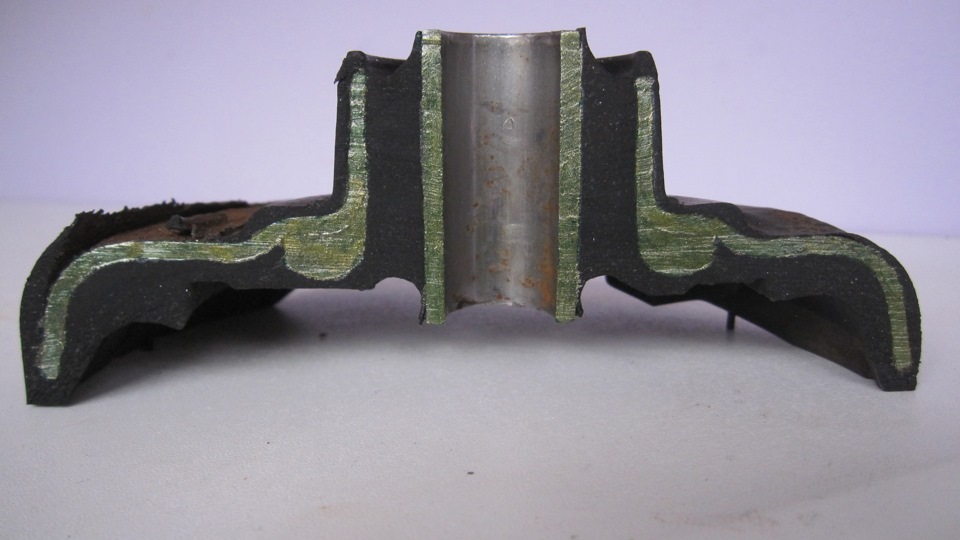

Облегченная подушка на XC90 ходит заметно меньше и изначально работает мягче чем положено.
За видео не пинайте…я плохо себя чувствую, по этому такой смурной.
В качестве финальных слов, хочу сказать только одно…машины становятся все совершеннее и навороченнее в плане электроники, но подвески почти не подверглись серьезным изменениям и если вы будете знать азы, вы минимизируете возможность обмана вас на сто.
И не важно, сто это «знакомых» или дилерский центр.
Увы, мы живем в таком мире, что доверять мы на 99% мы можем исключительно родителям.
Не быть обманутым-это исключительно ваша обязанность!
Опоры амортизаторов
Одна из самых популярных подвесок современного автомобиля это подвеска Макферсон.

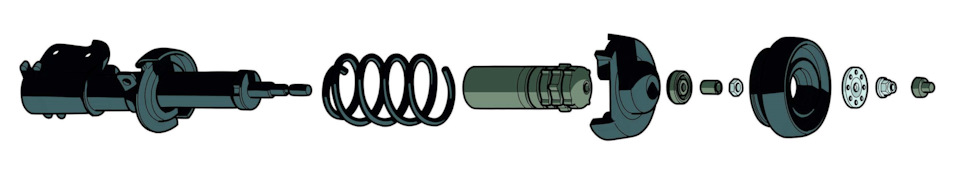

Амортизационная стойка Макферсон состоит из ряда компонентов и представляет собой компактный элемент подвески. Она пользуется популярностью среди автопроизводителей из-за простоты конструкции и низкой стоимости производства.
Основным компонентом этого элемента подвески является амортизаторная стойка. Обычно амортизаторы оснащаются пыльником, защищающим уплотнения и предотвращающим попадание загрязнений.
Витая пружина устанавливается между двумя опорными чашками. В сжатом состоянии она удерживается стопорной гайкой, которая крепится к верхней части штока амортизатора.
В нижней части стойка жестко соединена с поворотным кулаком. В ее верхней части установлен опорный подшипник, который позволяет стойке вращаться вокруг своей оси при повороте рулевого колеса. Подшипник является частью опоры амортизатора, которая выступает как в роли изолирующего элемента так и точки крепления стойки к кузову автомобиля.

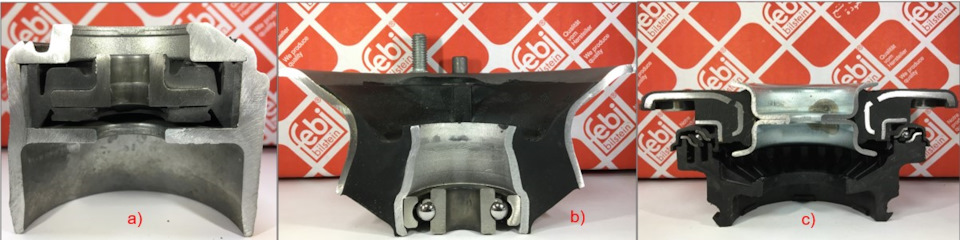

Виды опор амортизатора
a) Обычные опоры – в основном используются в задней подвеске. Они не несут на себе пружины, поэтому они обеспечивают только изоляцию штока.
b) Связанные опоры – демпфирующая часть стойки и пружина поворачивается вместе с колесом.
c) Раздельные опоры – поворотная опора взаимодействует только с пружиной, шток крепится отдельно, непосредственно в резиновых опорах. При повороте руля происходит поворот штока относительно корпуса амортизатора, что почти полностью устраняет трение в направляющей штока.
Назначение опоры амортизатора
Обеспечивает крепление амортизаторной стойки к кузову.

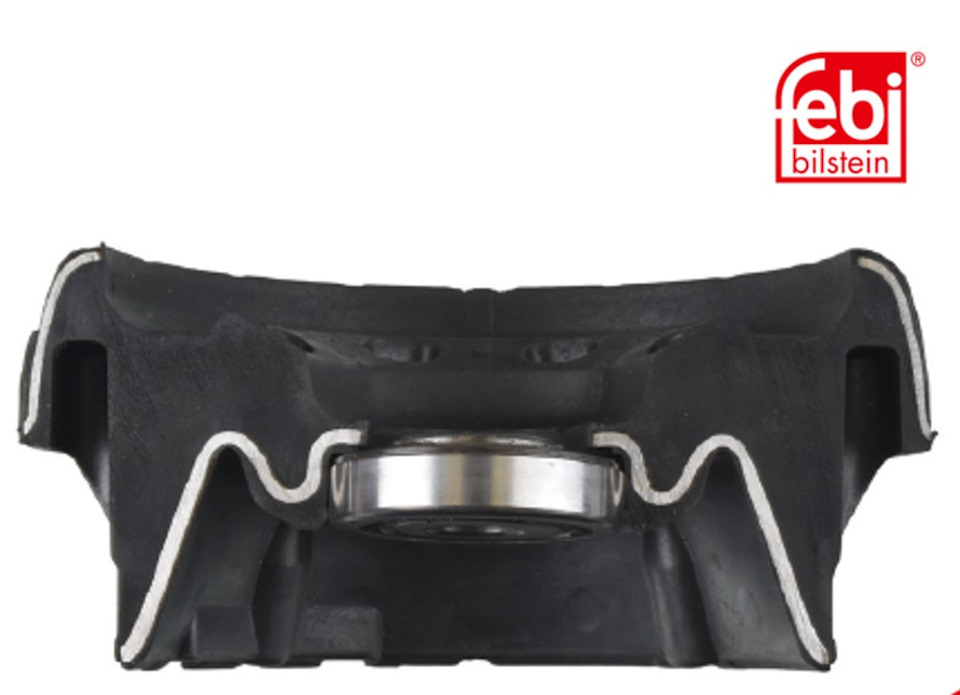

Опора амортизатора представляет собой резинометаллическую конструкцию, которая устанавливается на верхней части стойки и крепится к кузову. Это неотъемлемая часть амортизационной стойки, которая служит элементом, связывающим пружину и амортизатор с кузовом. Опора также должна удерживать пружину и образовывать опорную поверхность. Иногда изготавливают опоры с наклонной установкой пружины, это необходимо для снижения изгибающего момента на штоке амортизатора.
Изоляция кузова от дорожных шумов и вибраций
Демпфирование обеспечивается за счет поглощения вибраций резиновыми элементами опоры по отдельности, благодаря этому кузов автомобиля изолирован от дорожного шума и вибраций, которые могут передаваться через элементы подвески.
Влияет на управляемость, устойчивость и плавность хода автомобиля.
Опора более жесткая при воздействии нагрузки в поперечном направлении, что сделано для сохранения кинематики колес во время движения. Такая работа опоры положительно влияет на динамику движения, устойчивость и управляемость автомобиля, а также значительно снижает уровень шума, вибраций и колебаний, передаваемых через компоненты привода и элементы подвески.
Обеспечение легкоподвижности при повороте колес.
Для поддержания максимального комфорта водителя и пассажиров опора амортизатора должна обеспечивать легкоподвижность при повороте колес и высокую плавность хода во время отбоя и сжатия амортизатора.
Кроме того, опора должна отличаться компактной конструкцией, оптимизированной для установки в условиях ограниченного пространства, а также быть герметичной. Помимо прочего, опора не должна требовать технического обслуживания.
Замена опоры амортизатора
В течение жизненного цикла амортизационной стойки амортизатор и пружина сжимаются и разжимаются миллионы раз, выдерживая нагрузки, возникающие при движении автомобиля. Автомобили нередко эксплуатируются на дорогах с плохим покрытием, что оказывает на амортизационную стойку дополнительное негативное воздействие.

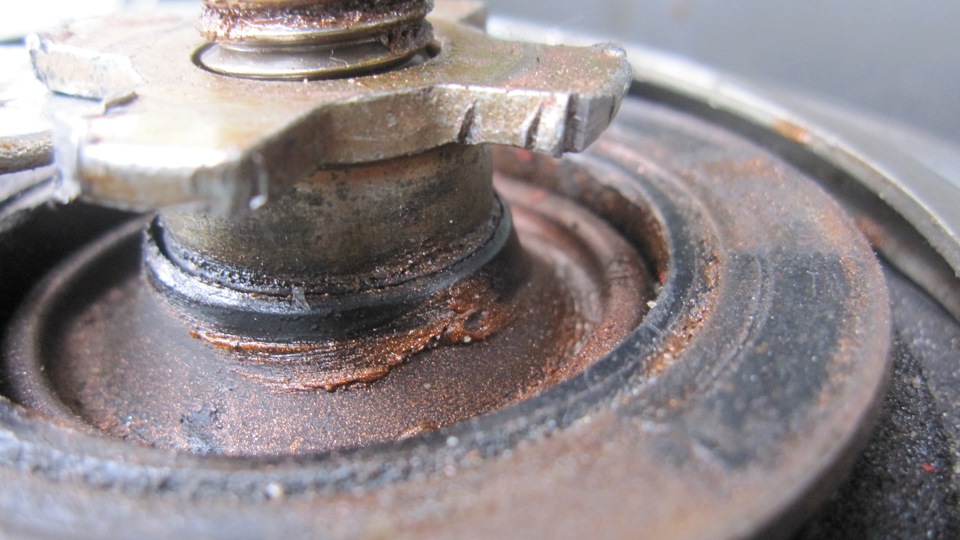

Подшипник опоры амортизатора часто не выдерживает таких нагрузок и разрушается, что приводит к возникновению нежелательных шумов при работе подвески. Кроме того, неисправность подшипника может стать причиной разрыва резиновой части опоры.
Резина также разрушается со временем, что приводит снижению ездового комфорта из-за возникновения нежелательных шумов. В результате поворот рулевого колеса затрудняется или возникает чрезмерный люфт, ухудшается управляемость, снижается эффективность торможения и безопасность движения.
Рекомендации по замене опор амортизатора:
— Соблюдайте правильное положение опоры относительно амортизатора
— При замене амортизаторов использовать новые опоры
— При замене опоры рекомендуется заменить опорный подшипник
— Менять комплектом на обоих сторонах
— Не использовать детали разового монтажа повторно
— После замены опоры амортизатора проверьте углы установки колес и при необходимости отрегулировать
Надежность опоры амортизатора зависит от свойств используемых в ней эластомерного материала в сочетании с металлом и эффективной защитой от попадания влаги. Опоры febi обеспечивают все необходимые требования по эластичности, жесткости и другим характеристикам, изготавливаются из ОЕ-сортов резины и в точном соответствии со спецификациями автопроизводителей.
С нашим ассортиментом вы можете ознакомиться здесь
Рекомендации по осмотру и замене опор амортизатора смотрите в видеоролике:
Опора амортизатора: описание,признаки,износа,замена,фото,видео,виды
Амортизатор — это элемент подвески, предназначенный для полного или частичного гашения колебаний кузова и ударов от движения колёс по неровностям. Другими словами, при наезде на выбоину колесо сначала резко уходит вниз (при этом шток выходит из амортизатора), а затем так же резко возвращается в исходное положение. Здесь амортизатор и срабатывает, делая это возвращение более плавным.
Признаки износа опоры стойки амортизатора
Если вовремя этого не сделать, то вслед за опорой может выйти из строя и сам амортизатор. Поэтому не откладывайте её замену на долгое время, чтобы не допустить поломку кузова автомобиля.
Помните, что одновременно с заменой амортизаторов необходимо менять и опоры. Обычно за замену амортизаторов вместе с опорами вы отдадите почти столько же, сколько и за отдельную замену опоры.
Какие инструменты необходимы, чтобы заменить
Тонкости процесса замены опоры амортизатора
Опора амортизатора в замене не требует стяжки. Инструментальная база и приспособления прежние (штатные, согласно размеру гаек и болтов). Опора амортизатора в замене предусматривает следующие манипуляции:
ВИДЫ ОПОРНЫХ ПОДШИПНИКОВ
Существует несколько наиболее популярных видов подшипников, используемых в современных автомобилях. К ним относятся:
Продление срока службы опор и амортизаторов
Главный враг опоры переднего амортизатора — это ямы и ухабы. Объехать каждую не представляется возможным, а вот снизить скорость и плавно преодолеть её вполне по силам. Опора, как и амортизатор, боится резких движений и ударов. Чем сильнее отдача от «прыжка» колеса из ямы, тем сильнее реакция штока и опоры.
Очистка и мойка подкапотного пространства от опавшей листвы и грязи не даст засориться водоотводам, тем самым убережёт опоры от загрязнения снаружи, а стаканы — от дополнительного источника коррозии. Периодическая промывка амортизаторов, особенно зимой, от налипшего снега вперемешку с солью и реагентами, также способствует сохранению металлических и резиновых элементов от преждевременного разрушения.
Как выбрать новую запчасть
В автомагазинах имеется огромный выбор запчастей от производителей практически со всего мира разного качества и с различными ценами. Автоконцерны рекомендуют приобретать запчасти либо собственного производства, либо тех фирм, которые устанавливают сами. Деталь должна продаваться в индивидуальной упаковке, на которой обязательно отмечены производитель, номер по каталогу, заводской номер и знак соответствия. Эта информация дублируется и на самой запчасти.
Как проводится реставрация подшипника: реконструкция подушки на видео
В данном случае мы видим исправную резиновую подушку, которая просто изменила размер в процессе эксплуатации. Усадку можно скомпенсировать, установив прокладку, изготовленную на станке.
100% работоспособность опоре вернуть не удастся, но пробег в несколько тысяч километров вы себе обеспечите, причём без видимых проблем в комфорте и безопасности.
Несмотря на то что опора стойки амортизатора является ответственным узлом, восстановить её работоспособность можно без обращения в сервис. В зависимости от тяжести повреждения вы выбираете между установкой нового узла, заменой изношенных компонентов или ремонтом. Решение зависит от вашей квалификации и стоимости комплектующих.
Подшипник опоры амортизатора — устройство и признаки неисправности
Применение подшипников в различных узлах техники позволяет значительно снизить потери энергии. Такие изделия могут быть различных форм и размеров. Назначение деталей также существенно разнится. Некоторые изделия устанавливаются в картерах двигателей и коробок передач, где постоянно омываются масляным потоком, а другие – размещаются «на открытом» воздухе. Опорный подшипник передней стойки относится ко второй категории изделий. Такой не заменимый элемент имеет оригинальную конструкцию и имеет важнейшее значение в конструкции подвески любого автомобиля.
Опорный подшипник передней стойки амортизатора: что такое и где находится
Опорный подшипник – это обязательный элемент любой амортизаторной стойки. Эта деталь способствует уменьшению трения при повороте колеса. Особенно важен этот элемент на автомобилях, не оборудованных гидроусилителем руля. На современных машинах, благодаря наличию этой детали, удается снизить износ как самой амортизаторной стойки, так и шарниров рулевых тяг.
Располагается опорный подшипник, как правило, в верхней части амортизаторной стойки. Для того чтобы можно было легко заменять эту деталь, ее крепление к кузову осуществляется болтовым соединением.
Устройство опорного подшипника и его отличие от опоры амортизатора
Опорный подшипник – это довольно простой механизм. Такая деталь имеет следующее устройство:
Внимание! Многие модели опорных подшипников имеют неразборную конструкцию, поэтому нижняя и верхняя части могут быть спрессованы.
Подшипник опоры переднего амортизатора не следует путать с опорой амортизатора, которая представляет собой кольцо из толстой прочной резины, предназначенное для гашения вибраций и ударов стойки.
Разновидности опорных подшипников
Изделия этого типа могут существенно отличаться по многим параметрам. Основными видами таких изделий являются:
Существуют также различные комбинации перечисленных конструкций, например, изделия с отделяющимся внутренним или внешним кольцом.
Причины неисправности опорных подшипников

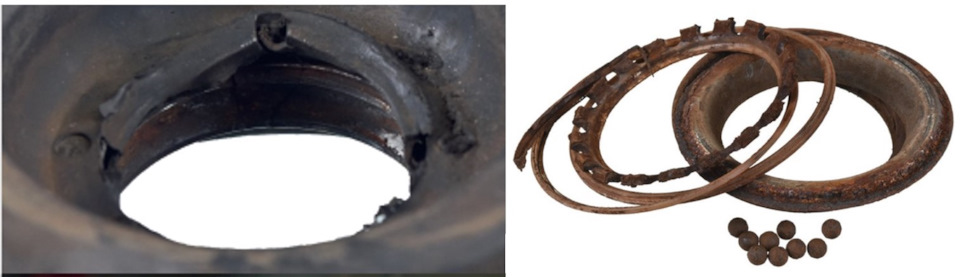

Подшипник стойки амортизатора может выйти из строя по нескольким причинам. Наиболее часто замена или ремонт детали требуется, при:
Внимание! Опорный подшипник обычно служит значительно дольше амортизатора, но при замене стойки требуется обязательное определение состояния этой детали.
Как стучит опорный подшипник: признаки неисправности
Неисправные опорные подшипники передних амортизаторов могут стучать, скрипеть и даже пищать. Шумовой эффект, как правило, усиливается при повороте, а также при переезде через какое-либо препятствие. При появлении первых «симптомов» необходимо как можно скорее начать ремонт, иначе, в скором времени, появятся более опасные признаки неисправности, например, снижение управляемости автомобилем.
Как определить неисправность опорника амортизатора: основные способы
Для ремонта, во многих случаях, не обойтись без снятия амортизаторной стойки. Такая процедура занимает немало времени, при этом могут быть нарушены углы развала и схождения передних колес. Чтобы не ошибиться и не разобрать полностью исправный узел, рекомендуется заранее убедиться в том, что поломка подвески заключается в выходе из строя опорной детали.
На ровной площадке
Этот метод самый простой, но выполнять такую работу необходимо вдвоем. Узнать о неисправности можно следующим образом:
Если в опорном подшипнике ощущается люфт, то его потребуется заменить.
Во время езды
Во время движения автомобиля также можно неплохо протестировать подшипник опоры передней или задней стойки. Для этого достаточно проехать через лежачий полицейский, прислушиваясь к шуму подвески. Если будут зафиксирован определенный скрип или стук, то эту деталь, скорее всего, пора менять.
Внимание! Резкие повороты руля при движении автомобиля также позволят на слух определить неисправность этой детали.
Вращение руля
Этот метод проверки напоминает первый вариант диагностики с той лишь разницей, что напарник должен не раскачивать автомобиль, а осуществлять энергичное вращение рулевого колеса из стороны в сторону. Если в результате такого «исследования» будет также ощущаться значительный зазор в сопрягаемых элементах, сопровождающийся металлическими щелчками, то деталь потребуется заменить.
Как выбирать опорные подшипники для замены
При замене опорного элемента, как и любой другой детали, потребуется подобрать качественную запчасть, которая должна подходить для установки на автомобиль конкретной марки. Экспериментировать с установкой опорников, снятых с других машин не рекомендуется. В этом случае, поведение подвески может быть непредсказуемым, более того, изделие может не подойти по размеру или расположению элементов крепления.
Внимание! Оригинальные изделия рекомендуется выбирать из средней ценовой категории. Таким образом автолюбитель не будет переплачивать за бренд и максимально защитит себя от приобретения контрафактной продукции.
Как заменить подшипник стойки амортизатора
Опорник любого амортизатора можно заменить только вывесив автомобиль на домкрате или подъемнике. Иногда проще полностью демонтировать амортизаторную стойку, чтобы выполнить такую работу.
Метод со снятием стойки
Заменить опорный элемент со снятием стойки можно в такой последовательности:
Установка новой детали вместе с амортизаторной стойкой осуществляется в обратном порядке.
Способ без демонтажа стойки
Поменять опорный подшипник можно и без демонтажа амортизаторной стойки. Для выполнения этой операции не обойтись без использования специальных стяжек пружин и двух домкратов. Это необходимо для того, чтобы сжать амортизатор и получить доступ к опорному элементу. Снимать деталь следует в таком порядке:
Новая деталь устанавливается в обратном снятию порядке.
Смазка подшипника во время его замены или ремонта амортизатора
Недостаточное количество смазки в опорном элементе может являться одной из причин преждевременного выхода из строя этой детали. Если необходимо выполнить данную процедуру на изделии бывшем в эксплуатации, то прежде чем заложить вещество, уменьшающее коэффициент трения, необходимо тщательно очистить изделие от грязи.
Внимание! Для смазки опорных подшипников следует использовать пластичные смазки.
Заключение
Как правильно проверить опору стойки амортизатора, а также осуществить замену неисправной детали, подробно рассказано в этой статье. Эти рекомендации были проверены при ремонте следующих марок машин: Киа, Ниссан, Рено, Фольксваген Транспортер, Форд, Хонда и Шкода. Многие владельцы вазовской классики, также осуществляют ремонт опорных подшипников, указанным в статье способом. В любом случае, владелец автомобиля несет персональную ответственность за результат ремонта опорных подшипников, поэтому если машина на гарантии, то проверять и ремонтировать эту деталь следует только у официального дилера.
Опоры амортизаторов — важнейший элемент современной подвески
Особенностью наиболее распространенной сегодня подвески типа Макферсон является наличие вертикальной стойки амортизатора, которая не только сглаживает движения колеса (благодаря пружине и амортизатору), но и соединяет подвеску с кузовом. В случае с передней подвеской стойка также обеспечивает возможность поворота колеса, делая его управляемым. Верхняя точка крепления амортизатора является очень важным элементом: она должна гарантировать надежную фиксацию, при этом еще и обеспечивать возможность вращения всей стойки. Для этого применяется особая деталь, называемая опорой амортизатора.
Конструкция опоры полностью продиктована ее функционалом. Амортизатор своим штоком крепится к опоре при помощи гайки, при этом, поскольку необходимо обеспечить определенную степень свободы, а также демпфирование, используется резиновая подушка. Подушка устанавливается в корпусе опоры, на который также опирается пружина стойки.
Для надежной фиксации пружины корпус выполняется в форме чашки, за что в народе деталь и получила свое характерное название — «чашка стойки». Таким образом, мы получаем чашеобразный корпус с центральной точкой крепления амортизатора, при этом на корпусе обычно устанавливаются шпильки для крепления к кузову автомобиля. Такой может быть задняя «чашка» стойки. Если же речь идет об управляемой оси, то корпус выполняется сдвоенным из двух «чашек», расположенных одна над другой и соединенных опорным подшипником — именно он позволяет опоре вращаться.
Неисправности и их признаки
Если функционалом опоры продиктована специфика ее конструкции, то конструкцией, в свою очередь, обусловлены неисправности. Несложно догадаться, что в этом узле изначально слабыми местами являются детали, обеспечивающие ту или иную подвижность, а именно: резиновая подушка и опорный подшипник. Огромную роль в их износе играет особенность работы подвески.
Грубо говоря, на каждую опору приходится четверть веса автомобиля. Грубо, поскольку в реальной жизни не бывает ни идеальной развесовки, ни равномерного движения. На опору постоянно передаются все удары и движения подвески: по подсчетам специалистов, на 1 км движения авто приходится более 1000 перемещений стойки подвески. И это по ровному асфальту! А теперь вспомним о том, что иногда мы вынуждены преодолевать бордюры, неровности дорог, выбоины и прочее. Постоянные толкающие и тянущие нагрузки вызывают преждевременный износ «чашки», в первую очередь износ и разрушение опорного подшипника, затем износ и разрыв резинового демпфера.
Износ этих деталей приводит к появлению люфтов, паразитных движений в опоре, что внешне проявляется как стуки и скрипы. Также широко известен характерный скрип передних опор при рулении на малой скорости или на месте — это изношенный опорный подшипник потерял свою подвижность. Не менее распространены и косвенные признаки: ухудшение управляемости, неравномерный износ резины. Проблема в том, что абсолютно все эти «симптомы» могут проявлять себя и при износе любого другого элемента подвески! Изношенные наконечники рулевых тяг, разбитые сайлентблоки рычагов, люфтящие шаровые опоры — все это точно также может вызывать скрипы, стуки, ухудшение управляемости. И хуже всего то, что при обнаружении таких признаков многие автолюбители и даже автомеханики склонны винить опору стойки в самую последнюю очередь и зачастую забывают провести ее осмотр.
При каждой процедуре диагностики подвески необходимо проводить визуальный осмотр опоры амортизатора, а также проверять, в норме ли подвижность (для передних опор). Появление трещин в резине, люфт опорного подшипника или же, наоборот, ухудшение его подвижности — однозначный повод для замены узла. Игнорирование проблемы в итоге может привести к печальным последствиям, вплоть до полного разрушения опоры или ее заклинивания — видео с соответствующими неисправностями вы без труда найдете на YouTube.
При ремонте подшипников передних опор (при появлении незначительного шума) опорный подшипник разбирается, смазывается и собирается обратно. Однако опыт показывает, что такая процедура дает лишь кратковременный эффект и через некоторое время подшипник и опору в сборе так или иначе придется менять. Поскольку процедура снятия опоры является достаточно трудоемкой, то проще один раз заменить весь узел.
Также хотим отметить важный момент: при неисправности одной из опор на оси рекомендуется парная замена с обеих сторон. Практика показывает, что в большинстве случаев износ опор стойки на одной оси практически симметричен. Это значит, что если одна из них уже подает признаки неисправности, то вскоре то же самое случится и со второй. Чтобы не тратить лишнее время на повторный визит в автосервис, лучше сразу провести замену пары «чашек» на одной оси.
Столкнувшись с необходимостью замены опоры стойки, стоит обратить внимание на продукцию Febest. Каталог Febest насчитывает 250 артикулов опор амортизатора как для передней, так и для задней подвески типа Макферсон автомобилей европейских, корейских, американских и японских брендов. Об ассортименте для японских авто стоит рассказать отдельно: Febest предлагает опоры стоек практически для всех производившихся в Японии машин с подвеской Макферсон — Toyota, Lexus, Mazda и Honda — начиная с конца 1980-х!
Важное преимущество изделий Febest заключается в том, что при их производстве используются те же технологические решения и материалы, что и при производстве оригинальных комплектующих. К примеру, многие немецкие авто последнего десятилетия комплектуются литыми алюминиевыми опорами стоек. Точно такие же, алюминиевые, опоры для автомобилей BMW и Mercedes-Benz выпускает и Febest.
В ассортименте Febest присутствуют и весьма эксклюзивные (с точки зрения технологии, использованной производителем оригинала) позиции. В качестве примера можно привести гидравлическую опору переднего амортизатора с артикулом TSS-ST195. Именно гидроопору решили применить японские инженеры для Toyota Carina, Corona и Caldina образца середины 90 х годов прошлого века. Найти гидравлический оригинал для этих машин сейчас чрезвычайно трудно, а в каталоге Febest — без проблем.
Своевременная замена опор стоек — это залог бесшумной, комфортной и безопасной езды. Широкий ассортимент, наличие у партнеров и соответствие оригиналу в части примененных технологий делают предложение от Febest оптимальным выбором для эффективного и быстрого ремонта подвески.
