что такое ipod на магнитоле пионер
Аналог или цифра? iPod + Pioneer (часть 2)
В продолжение этой темы
Хочу поделиться тем, что в итоге нарыл:
Не самым приятным методом Askhole:) была терроризирована служба поддержки Pioneer, а затем и проштудированы форумы.
Напомню про связку
От службы поддержки пришел следующий ответ:
Спасибо за ваше электронное письмо. Ваш запрос
был зарегистрирован нашей компьютерной системой
под регистрационным номером :
Pioneer ticket ref nr: 58312
С iPod сигнал передается в цифровом формате. «
a) при подключении Айпода к ГУ через CD-IB100 II
тут в дело вмешивается айпи-бас
б) При подключении айпода к ГУ вот таким вот шнурком с 3,5 Jack (да, именно туда выводятся контакты 8,9,10 Пина
в) при использовании провода Alpine KCE-422i
г) при использовании адаптера Alpine KCA-420i
Также были проведены полевые испытания по следующим моментам:
1. Подключен айпод классик через три USB-удлиннителя (самых дешевых), смотанных в комок. Звук не ухудшился. Подносил этот комок к потенциальным источникам помех, которые воздействуют на линейный аналоговый сигнал — эффекта ноль. Вывод сам напрашивается
2. Подключено устройство с разъемом Lighthing, в котором по спецификации нет аналоговых выходов. Все работает.
Кстати, для таких устройств выпущен вот такой адаптер:
Это для тех, кому надо снять звук с 5 айфона, имея тот же Alpine KCE-422i
Ну и самый важный момент, который сбивал с толку:
При воспроизведении mp3 просто с флешки и той же самой mp3 c айпода, звук разный. С айпода более точно формируется сцена и центральный образ, и нету такого срача на ВЧ.
Все оказалось довольно просто: через шнурок идет уже декомпрессованый звук (то бишь в wav). И в первом случае работал алгоритм декомпрессии mp3, зашитый в ГУ (естественно зашит туда самый оптимальный с точки зрения производительности, а не с точки зрения качества). А во втором случае декомпрессию осуществляет декодер (они бывают разные), зашитый в iPod. Тут уже пошли по более ресурсоемкому пути, использовав декодер, дающий более качественный звук. Спешу заметить, что разницы при воспроизведении WAV файлов с флешки и с iPod нет.
Возможно будут опровержения. Но поверю я теперь в них только тогда, когда распаяю провод, и проверю что же там идет по D+ D- и «-«. Но что-то мне подсказывает, что там идут данные…ведь кабель-то используется стандартный интерфейсный, который с ПК позволяет синхронизировать. И не зря есть столько его вариаций с отростками в виде RCA, 3,5 Jack и прочего.
Ответ в принципе лежал на поверхности. Как стало известно, распиновка в проглом посте была ошибочной. Аналоговое аудио идет по 2 (-) 3 (Правый +) и 4 (левый +) пину
пруф
Берем для удобства правило нумерации:
И берем фотографию OEM кабеля, которым я подключаюсь к ГУ
Что видим? а видим мы то, что задействованы пины под номером:
1. Ground, «-«
15. Ground, «-«
16. USB GND (-)
23. USB Power 5 VDC (+)
25. USB Data (-)
27. USB Data (+)
Использование функций ipod данного, Устройства на вашем ipod, Функция перемешивания
Повторное воспроизведение, Воспроизведение видео на ipod, Поиск видео/музыки на ipod, Воспроизведение видео на, Ipod
Клавиша управления с этого устрой-
Управление с данного устройства и вос-
произведение музыки с iPod через гром-
Клавиша режима экрана
Изменение режима экрана.
данного устройства на
Можно вывести звук приложений iPod на
громкоговорители автомобиля, если выбран
Эта функция несовместима со следующими
! iPod nano 1-го поколения
! iPod с поддержкой видео
! Функции, связанные с видео, недоступны
для пользователей устройств iPod с раз-
! Если используется данная функция, вы-
ключение зажигания не приведет к вы-
ключению iPod. Выключить питание
можно непосредственно на iPod.
Переключение режима управления на
Для выбора видеоролика/композиции
и включения воспроизведения восполь-
зуйтесь органами управления подключен-
! Следующими функциями можно упра-
влять с данного устройства, даже если
выбран режим управления App Mode.
Однако работа функций будет зависеть от
используемых приложений.
— Воспроизведение/пауза
— Ускоренная перемотка вперед/назад
— Переход к предыдущей/следующей ком-
— Переход к предыдущему/следующему
! Режим App Mode несовместим со сле-
дующими моделями iPod:
— iPod touch 4-го поколения
— iPod touch 3-го поколения
— iPod touch 2-го поколения
— iPod touch 1-го поколения
— iPod classic 160GB
— iPod classic 120GB
— iPod classic
— iPod nano 6-го поколения
— iPod nano 5-го поколения
— iPod nano 4-го поколения
— iPod nano 3-го поколения
— iPod nano 2-го поколения
— iPhone 4S
— iPhone 4
— iPhone 3GS
— iPhone 3G
— iPhone
% Нажмите клавишу перемешивания.
! Песни – воспроизведение видеороликов/
композиций из выбранного списка в про-
извольной последовательности.
! Альбомы – воспроизведение по порядку
видеороликов/композиций из альбома,
выбранного случайным образом.
! Off – выключение режима перемешива-
% Нажмите клавишу повторного вос-
! One – повтор только текущего видеороли-
! All – повтор всех видеороликов/компози-
ций, находящихся в выбранном списке на
iPod
Воспроизведение видео на
iPod
На данном устройстве можно воспроизво-
дить видеоролики с iPod с поддержкой
! На данном устройстве можно воспроизво-
дить фильмы, видеоклипы, видеоподка-
сты и телепрограммы, приобретенные в
Примечание
Эта функция недоступна для пользователей
устройств iPod с разъемом Lightning.
Для вывода на дисплей меню iPod на-
Переключение iPod в режим видео.
# Чтобы перейти в режим воспроизведения
видео на iPod, коснитесь значка.
Переключение iPod в режим
видео.
Воспроизведение видео с iPod.
# Чтобы перейти в режим воспроизведения му-
зыки на iPod, коснитесь значка.
Переключение iPod в режим
воспроизведения музыки.
Поиск видео/музыки на iPod
Для удобства управления и поиска элементы
симально приближены к элементам управле-
Примечание
Функции, связанные с видео, недоступны
Как подключить ipod к автомагнитоле своими руками
Подключение ipod к автомагнитоле своими руками
Продукция компании Apple на настоящий момент завоевала такую бешеную популярность, что желание владеть заветным «яблочным» устройством уже немного смахивает на какой то маниакальный психоз охватывающий всё большое и большое количество людей.
Как я предполагаю, читая эти строки, вы уже невольно ищете ответ на свой немой вопрос о том, как подключить айпод к автомагнитоле своими руками, какими способами и какова цена решения данной проблемы. Сразу, как бы невзначай, оговорюсь: цена решения зависит от способа подключения Ipod к автомагнитоле, коих существует определённое множество.
Спросите, почему определённое? Да потому что развитие современных технологий на месте не стоит, да и старания народных умельцев не стоит сбрасывать со счетов.
Итак, вашему вниманию представлена инструкция «поддержка ipod в автомагнитоле» которая включает в себя несколько способов синхронизации работы автомагнитолы с мобильным девайсом.
Подключение IPod к автомагнитоле через кабель
Как можно предположить из названия способа подключения, нам следует просто взять мобильное устройство с автомагнитолой и просто соединить их с помощью кабеля, после чего произойдёт их полная интеграция и синхронизация работы. Но если бы это было так, то я бы уже заканчивал статью, а вы её даже и не начинали бы читать, поэтому перечислим все варианты подключения Ipod к автомагнитоле посредством кабеля.
Кассетный адаптер
Подключение айпода к автомагнитоле через адаптер
Данное решение оптимально подходит для кассетных автомагнитол, которые буквально ещё семь лет назад были самым популярным устройством в автомобиле. Главным условием подключения в этом случае является наличие AUX выхода на вашем мобильном устройстве.
Благодаря автоматическому сохранению оптимального натяга кассетной ленты адаптер снижает возможные шумы лентопротяжного механизма, что позволяет получать хорошее качество звучания автомобильной акустики даже на минимальной громкости.
Весь процесс подключения предельно прост и выглядит следующим образом:
Как вы поняли, в данном случае магнитола играет роль всего лишь усилителя звукового сигнала, которая посредством данного адаптера может воспроизводить музыкальные файлы с любого устройства, оборудованного необходимым разъёмом. Главное чтобы считывающая магнитная головка за время прослушивания водителем радио не успела зарасти пылью.
Единственным минусом этого способа является болтающийся на передней консоли автомобиля кабель переходника.
Кабель, непосредственно подключающий IPod к автомагнитоле
Подключить айпод в автомагнитолу через кабель
Данный вид соединения хоть и сохранил принцип передачи данных (через кабель), но помимо звуковых файлов он уже позволяет работать с файлами других типов (видео, фото, текст). Помимо этого некоторые современные головные устройства позволяют работать с гаджетом непосредственно через свой интерфейс, то есть в этом случае уже IPod становится периферийным устройством.
Ещё одним интересным вариантом подключения айпода к магнитоле является интерфейсный USB – адаптер.
Как подключить айпод к автомагнитоле через USB адаптер
Данный адаптер может подключаться как параллельно уже установленному чейнджеру так отдельно, то есть он сам может играть его роль чейнджера. При этом неважно какой тип файлов следует воспроизвести и с какого источника (плеер, флешка, мобильное устройство или простая «болванка»).
Происходит полная эмуляция работы штатного чейнджера вплоть до управления адаптером как с панели управления магнитолой, так и с клавиш находящихся на руле автомобиля.
Необходимо отметить, что вариантов соединения устройств посредством кабеля существует великое множество, но у них у всех сохраняется один существенный недостаток: не эстетичность и громоздкость, которые просто не уместны в современном автомобиле. Согласитесь, вид свисающего жгута проводов не меняет интерьер автомобиля в лучшую сторону.
Подключение ipod к автомагнитоле
IPod и Bluetooth
В данной статье просто невозможно не упомянуть про старый и добрый беспроводной канал передачи данных, такой как Bluetooth. Думаю, это самый простой и надёжный способ синхронизировать два устройства, так как цена Bluetooth адаптера и его мобильность с лихвой компенсируют небольшую скорость передачи данных (относительно соединения посредством кабеля) и небольшую ширину канала.
Подключить айпод в автомагнитолу своими руками через Bluetooth адаптер
Так же помимо использования основных функций телефона, при наличии специального Bluetooth адаптера и программного обеспечения вы можете не только быть информированным о работе различных систем автомобиля, но и непосредственно проводить их диагностику и отладку с помощью вашего мобильного гаджета.
Подключение айпод к автомобилю своими руками
Подключение устройств интуитивно понятно, а сама инструкция по их подключению сводится всего к трём действиям:
И хотя данный способ ранее был упомянут как самый оптимальный по цене и качеству, всё же он имеет один недостаток — невосполнимый во время передачи данных разряд аккумуляторной батареи гаджета.
Интеграция IPod в автомагнитолу
Ранее мы рассматривали варианты, где подключение айпода к автомагнитоле не предусматривало полную или частичную интеграцию девайса. В следующих же вариантах мы проследим, как последовательно происходит всё возрастающее воссоединение устройств друг в друга.
IPod вместо CD привода
Подключение ipod к автомагнитоле
Ну, вот и наступил момент, когда мы можем практически полностью избавится от этого раздражающего клубка кабелей. Как видно из фото новый отсек «Smart» расположен за панелью головного устройства, что позволяет избавиться от запутанных кабелей и защитить IPod от случайных повреждений.
Поддержка ipod в автомагнитоле
И хотя в задумке данной магнитолы предполагалось использовать в подключении лишь MP3-плеер, на данный момент возможно подключение любого портативного устройства имеющего подходящий разъем, а так же флэш–памяти USB.
Подключить айпод в автомагнитолу
С помощью технологии «Smart» автомобильная система сможет осуществить помимо подключения мобильного устройства его полное управление через клавиши магнитолы, а так же осуществить зарядку его аккумулятора. Немаловажной является новая функция магнитолы, которая не позволит забыть вам портативное устройство внутри привода, так как при выключении зажигания автомобиля прозвучит сигнал напоминающий вам о подключении гаджета к автомагнитоле.
Ipod вместо передней панели магнитолы
Данный способ позволяет подключить айпод в автомагнитолу помимо переходников, адаптеров и других различных вспомогательных устройств.
Автомобильная стереосистема вместо головной панели комплектуется специальным блоком, в котором смонтирован разъём для подключения IPod. По сути, в данном случае мы вместо автомагнитолы получаем тот же усилитель звука только без клубка уже ненужных проводов.
Такой способ позволяет произвести подключение айпода к автомагнитоле максимально эффективно. Благодаря знакомому вам интерфейсу доступ к различным файлам, сохранённым на устройстве, остаётся таким же быстрым и удобным.
Помимо этого у вас под рукой остаются все возможности вашего портативного устройства, начиная от телефонии и заканчивая навигацией с интернет серфингом.
Подключение ipod к автомагнитоле
Существуют и другие исполнения этой интересной инженерной мысли…
Как подключить айпод к автомагнитоле без кабеля
…но, не смотря на их разнообразие, все эти устройства объединяет одна общая задача — соединить в себе все возможности док-станции и автомобильной стереосистемы.
К тому же они позволяет сохранять настройки звучания как на любом из подключённых к нему гаджетов, так и настроек головного устройства для любого из подключённых к нему периферийных устройств.
Интеграция IPod в автомобиль
Автопроизводители так же не стоят на месте и предлагают потенциальным владельцам их продукции всё больше и больше изысканных инженерных разработок, которые (в контексте нашей статьи) в данный момент включают в себя практически полную интеграцию мобильного гаджета в процесс управления автомобилем.
Подключение ipod к автомагнитоле через автомобиль
Активировав портативное устройство и с синхронизировав его работу с центром автомобильного мультимедиа, владелец получает весь спектр услуг обоих устройств всего лишь задав вопрос или подав команду через внешний микрофон.
Выбор музыкальных и видео файлов, поиск, а так же просмотр изображений и фото, прослушивание и написание текстовых сообщений, чтение карт, получение информации из календаря и из напоминаний и множество других функций. Все эти возможности теперь доступны с помощью голосовых команд, а просмотр результатов помимо голосовых ответов дублируется на экране стационарного головного устройства.
Количество же разнообразных приложений, специально разработанных для интегрированных в автомобиль устройств, не позволят владельцу автомобиля скучать в пробках и помогут ему понять и настроить работу своего железного коня. На этом краткая инструкция о том, как подключить айпод к автомагнитоле подходит к концу.
Как вы можете убедиться времена подключений периферийных устройств к автомагнитоле с помощью паяльника и изоленты давно уже прошли. Пришло время оперативной и слаженной работы мобильных устройств во всех сферах нашей жизнедеятельности.
Похоже, что в ближайшем будущем выбирая автомобиль, мы в первую очередь будем смотреть на его совместимость со своим мобильным устройством, и не дай бог им начать конфликтовать во время поездки…)))

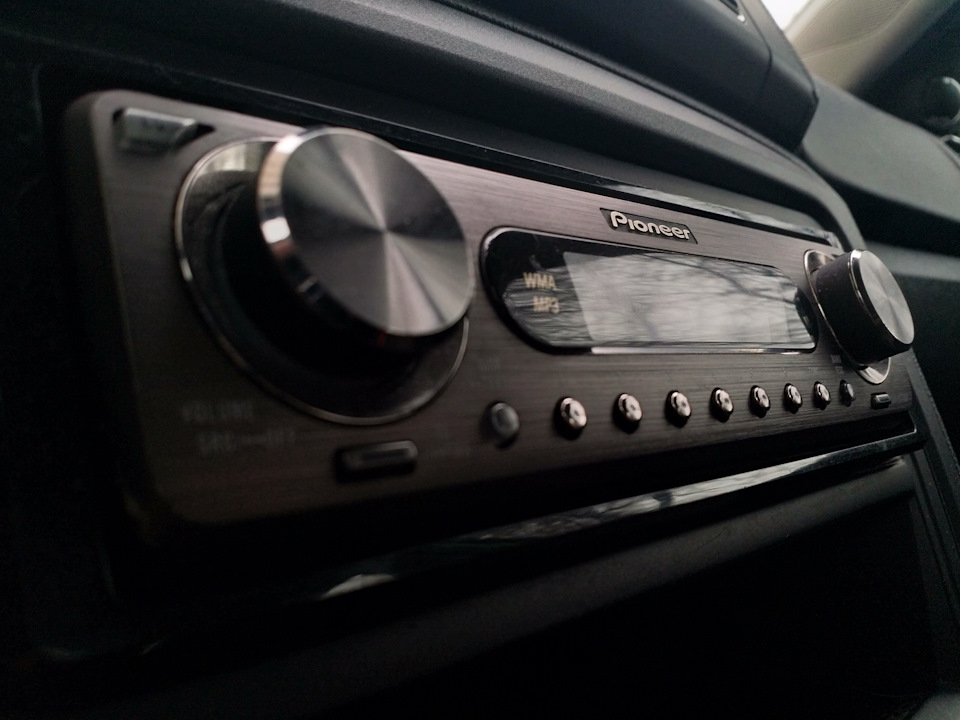

Pioneer deh-p77mp + pioneer cd ib100ll + ipod classic 5,5
Давно я хотел подружить 77 pioneer с чем нибудь оригинальным, так как китайский аналог надоел(yatour) и вот в один прекрасный день, я заказал из Самары Pioneer cd ib100ll, made for iPod… Ну и купил сам iPod classic 5,5. Жёсткий поменян на 40гб, все в отличном состоянии. В интернете не нашел, что кто то так делал с 77, с более старшими моделями делали.
Что было:
yatour:
+ Читает флешки и сд карты.
+ Удобно передвигаться по папкам.
+ С помощью телефона можно сразу закачать новые песни на СД карту.
— Непонятно, как запоминает последнюю песню.
— Иногда отключался и приходилось перезапускать.
— Качество
— 15 папок по 95 файлов для pioneer(ограничение)
— Название песни выводит только у первых 6 папок, так как думает что это сдчейнджер.
— Русские названия не показывает.
Что стало:
Pioneer cd ib100ll + iPod classic 5,5 (40gb)
+ Больше файлов.(ограничение только в объеме памяти)
+ Качество звука.
+ Удобная навигация по плейлистам.
+ Название песен показывает все англ.
— Не показывает русские названия
— Нужен комп или ноут для новой музыки.
— По папкам и артистам навигация не очень, но тут на помощь плейлисты.
В общем я все установил, минут 20 потратил на изучение iTunes, загрузил музыку, составил плейлисты и вуаля, все работает, заряжает, звук отличный. Я доволен доработкой.
Ipod, Обращение с ipod 81, Настройки ipod 81
Дополнительная информация, Обращение с ipod, Настройки ipod
Последовательность файлов на
запоминающем устройстве USB
Последовательность файлов на портатив-
ном USB аудиоплеере отличается от по-
следовательности на запоминающем
устройстве USB и зависит от типа плеера.
! Числа от 01 до 05 означают присвоен-
ные номера папок. Числа от 1 до 6 оз-
воспроизведения. Пользователь не
может назначать номера папок и устана-
вливать последовательность воспроиз-
ведения с помощьюданного
! Файлы воспроизводятся в той последо-
вательности, в которой они записаны на
! Для выбора алгоритма воспроизведе-
ния рекомендуется выполнить следую-
Присвойте файлам имена с цифрами,
определяющими последовательность
воспроизведения (например,
001xxx.mp3
Поместите эти файлы в папку.
Запишите папку, в которой содержатся
данные файлы, на устройство USB.
В некоторых системных средах возмож-
ность установки порядка воспроизведе-
! Не допускайте длительного воздействия
прямых солнечных лучей на iPod. Про-
должительное воздействие прямых
солнечных лучей на iPod может стать
причиной его выхода из строя вслед-
! Не оставляйте iPod в местах с высокой
! Чтобы устройство функционировало на-
длежащим образом, кабель его
переходника dock connector необходимо
подключить непосредственно к iPod.
! При движении автомобиля надежно за-
крепите iPod. Не роняйте iPod на пол,
где он может застрять под педальютор-
моза или акселератора.
! Более подробнуюинформациюсм. в ру-
ководстве по эксплуатации iPod.
! Использование эквалайзера iPod на из-
делиях Pioneer невозможно. Прежде
чем подключить iPod к данному устрой-
ству, рекомендуется выключить эква-
! При использовании данного устройства
отключение функции повторного вос-
произведения на iPod невозможно.
Даже если функция повторного вос-
произведения на iPod отключена, то при
подключении iPod к данному устройству
эта функция автоматически установится
в режим повтора всех композиций.
Сжатые аудиофайлы, записанные на, Диск 82, Пример иерархии 82
Сжатые аудиофайлы, записан, Сжатые аудиофайлы, записанные на диск, Дополнительная информация, Пример иерархии
записанные на диск
! В зависимости от используемой для
преобразования файлов в формат WMA
версии Windows Media Player названия
альбомов и другая текстовая информа-
ция может отображаться неправильно.
! При запуске воспроизведения файлов
и AAC, содержащих изображения,
может произойти небольшая задержка.
! Проигрыватель совместим со стандар-
тами записи ISO 9660 уровень 1 и 2.
Проигрыватель поддерживает файло-
вые системы Romeo и Joliet.
! Возможно воспроизведение дисков,
содержащих несколько сессий записи.
! Сжатые аудиофайлы несовместимы с
пакетным форматом записи.
! В качестве имени файла или папки
может отображаться до 64 первых сим-
! Последовательность выбора папок и
других действий может изменяться в за-
висимости от кодировки или программ-
ного обеспечения, использованного для
! Независимо от продолжительности
паузы между композициями в изначаль-
ной записи, при воспроизведении дис-
ков со сжатыми аудиофайлами между
композициями будут короткие паузы.
! Необходимо правильно использовать
! Для отображения в данном устройстве
кодировка русского текста должна соот-
ветствовать следующим наборам сим-
— Отличные от Юникода наборы сим-
волов, использующиеся в среде
Windows,
для которых в языковой на-
стройке задан русский язык
! При использовании русского языка в
имени файла или папки может отобра-
жаться до 32 символов (включая рас-
! Это устройство назначает номера
папок. Пользователь не может назна-
! Максимально допустимая иерархия
папок составляет восемь уровней. Од-
нако реальная иерархия папок соста-
вляет менее двух уровней.
! Проигрыватель позволяет воспроиз-
водить до 99 папок на диске.
Технические характеристики 83, Технические характеристики, Дополнительная информация
Общие, Аудио, Проигрыватель компакт-дисков, Fm- тюнер, Mw- тюнер
допустимый диапазон от
Максимальный потребляемый ток
Максимальная выходная мощность
Вт × 2/4 W + 70 Вт × 1/2
Номинальная выходная мощность
от 4 W до 8 W × 2 + 2 W × 1
Максимальная выходная мощность
Эквалайзер (7-полосный графический эквалайзер):
Усиление нижних звуковых частот:
Формат декодирования файлов MP3
Формат декодирования файлов WMA
Версии 7, 7.1, 8, 9, 10, 11
(
(Windows Media Player)
Формат декодирования файлов AAC
ированных с помощью
iTunes
Максимальная емкость памяти
Формат декодирования файлов MP3
Формат декодирования файлов WMA
Версии 7, 7.1, 8, 9, 10, 11
(
(Windows Media Player)
Формат декодирования файлов AAC
ированных с помощью
iTunes
моно, отношение сигнал/
Дополнительная информация
Примечание:
В соответствии со статьей 5 закона Рос-
сийской Федерации “О защите прав по-
требителей” и постановлением
правительства Российской Федерации №
720
от 16.06.97 компания Pioneer Europe
оговаривает следующий срок службы
изделий, официально поставляемых на
российский рынок.
Автомобильная электроника: 6 лет
Другие изделия (наушники, микрофоны и
т.п.): 5 лет
! Характеристики и конструкция могут быть
изменены с цельюих улучшения без пред-
варительного уведомления.
! Данное устройство произведено в Таила-
PIONEER CORPORATION.
4-1, MEGURO 1-CHOME, MEGURO-KU
TOKYO 153-8654, JAPAN
Мегуро 1-Чоме, Мегуро-ку, Токио
PIONEER ELECTRONICS (USA) INC.
P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.
TEL: (800) 421-1404
PIONEER EUROPE NV
Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium
TEL: (0) 3/570.05.11
PIONEER ELECTRONICS ASIACENTRE PTE. LTD.
253 Alexandra Road, #04-01, Singapore 159936
TEL: 65-6472-7555
PIONEER ELECTRONICS AUSTRALIA PTY. LTD.
178-184 Boundary Road, Braeside, Victoria 3195, Australia
TEL: (03) 9586-6300
PIONEER ELECTRONICS OF CANADA, INC.
300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada
TEL: 1-877-283-5901
TEL: 905-479-4411
