Что такое хребтовая рама
Рама автомобиля.
Продолжаем познавательную страничку.

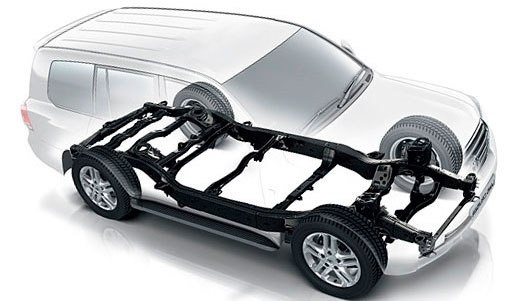

Рама автомобиля — несущая система автомобиля, представляющая собой «скелет», на который крепятся кузов, двигатель, агрегаты трансмиссии, подвеска. Полученная конструкция называется шасси. Рамное шасси в большинстве случаев может даже перемещаться по дороге отдельно от кузова автомобиля. История рамного шасси уходит корнями к самому началу развития автомобилестроения. Отдельная рама представляла собой полностью автомобильное решение несущей системы.
Конструкторы автомобилей заимствовали эту идею у железнодорожного транспорта. Первые рамы выполнялись из твердых пород дерева. Кроме того, материалом для рам в те годы служили круглые металлические трубы. В начале двадцатого столетия большой популярностью пользовались рамы с конструкцией из штампованных профилей, имеющих прямоугольное сечение. Ближе к 30-м годам XX века многие компании-производители легковых транспортных средств отказались от использования рам в пользу самонесущего кузова. В наши дни рамные шасси используются в основном на машинах с грузовой платформой и тракторах, однако зачастую рамными конструкциями оборудуются многие внедорожники и лимузины. Последние нуждаются в установке рамы, потому что несущий кузов при такой солидной длине машины оказывается переутяжеленным.
Любой автомобильной раме присуща отличительная особенность с точки зрения конструкции. Она заключается в разделении функций несущих деталей кузова и его панелей, имеющих декоративное значение. Декоративные панели также могут быть оснащены усиливающим каркасом. Такой каркас может располагаться, к примеру, в районе дверных проемов, однако в этом случае он не принимает участия в восприятии силовых нагрузок, которые дают о себе знать во время движения машины. Наиболее распространенной является классификация автомобильных рам в зависимости от используемой несущей структуры.
Существуют лонжеронные, хребтовые, периферийные, вильчато-хребтовые, решетчатые рамы, а также несущие конструкции, интегрированные в кузов.
Лонжеронные рамы:
В состав лонжеронной рамы входят несколько поперечин, которые иногда называют «траверсами», пара продольных лонжеронов (так называют главный силовой элемент несущей конструкции, представляющий собой короб сложной формы, выполненный из металла), кронштейны и крепления, предназначенные для установки на них кузова автомобиля и различных агрегатов. Как поперечины, так и лонжероны могут отличаться по конструкции и форме. Выделяют X-образные, К-образные, а также трубчатые поперечины. Их назначение заключается в придании конструкции максимально возможной жесткости. Для изготовления траверс обычно используется гнутый металлический профиль. Для лонжеронов наиболее характерным является переменное по длине П-образное сечение (швеллер). В самых нагруженных участках высоту сечения швеллера увеличивают. Лонжероны могут располагаться параллельно относительно друг друга или под определенным углом. Кроме того, лонжероны могут устанавливаться изогнутыми в вертикальной либо горизонтальной плоскости. Параллельное расположение используется главным образом на грузовых транспортных средствах. Остальные схемы неплохо подходят для внедорожников – автомобилей, обладающих повышенной проходимостью. За счет установки лонжеронов под углом можно добиться получения максимального угла, на который поворачиваются управляемые колеса автомобиля. Изгибы в вертикальной плоскости выполняются для снижения центра тяжести. Вместе с этим становится ниже и уровень пола в машине. Благодаря изгибу лонжеронов в горизонтальной плоскости кроме понижения уровня пола достигается существенное повышение уровня пассивной безопасности в случае возможного бокового столкновения. Для соединения деталей, входящих в состав рамы, между собой используются болты, заклепки. Широкое распространение нашли и сварные соединения. Рамы на заклепках чаще используют в конструкциях грузовых автомобилей, а сварные рамы – при изготовлении легковых машин и самосвалов с большой грузоподъемностью. Болты нашли применение в малосерийном производстве. Лонжеронными рамами оснащаются почти все грузовые машины и внедорожники. Именно популярностью таких конструкций обусловлено то, что под понятием «рама» чаще всего подразумевается как раз лонжеронная несущая система.
Хребтовые рамы:
Разработка хребтовой рамы была осуществлена чехословацкой компанией «Татра» в 20-х годах прошлого столетия. Именно такими рамными шасси тогда оборудовались многие автомобили, выпускаемые этим предприятием. Основной конструктивный элемент хребтовой рамы – это центральная трансмиссионная труба, на которой объединяются картеры силового агрегата и таких узлов, как сцепление, коробка передач, главная передача. Установке такой рамы сопутствует необходимость в оборудовании автомобиля независимой подвеской всех колес, что в большинстве случаев реализуется путем крепления по бокам к хребту пары качающихся полуосей (на каждой из них присутствует по одному шарниру). Главным достоинством данной схемы является высокий показатель крутильной жесткости. К тому же, становится возможной беспроблемная разработка всевозможных модификаций автомобилей с разным числом ведущих мостов. Основной недостаток – это сложность ремонта агрегатов, которые жестко закреплены на раме. С этим и связана невысокая популярность хребтовых рам в современном автомобилестроении.
Вильчато-хребтовые рамы:
Своего рода разновидностью рассмотренного выше типа рамы является вильчато-хребтовая конструкция. Здесь передняя, а иногда – и задняя части выполняются в виде вилок, образованных парой лонжеронов, служащих для крепления силовой установки и агрегатов трансмиссии. Такая рама отличается от обычной хребтовой тем, что картеры узлов силовой передачи изготовляются отдельно. Многие специалисты относят сюда и так называемые Х-образные рамы, которые иногда называют разновидностью лонжеронных установок.
Периферийные рамы:
Периферийная рама также часто рассматривается в качестве разновидности конструкции лонжеронного типа. В центральной части периферийной рамы расстояние между парой лонжеронов делают настолько большим, что после монтажа кузова лонжероны можно обнаружить прямо за дверными порогами. «Ахиллесова пята» такой рамы – это места, где осуществляется переход от увеличенного расстояния между лонжеронами к нормальному. В этих местах монтируются специальные коробчатые усиления, аналоги которым нередко встречаются в машинах с несущим кузовом. Результатом применения периферийной конструкции становится значительное понижение пола кузова, который целиком размещается между лонжеронами, что в итоге обеспечивает уменьшение общей высоты транспортного средства.
Решетчатые рамы:
Решетчатые рамы иногда называют пространственными или трубчатыми. Такая система представляет собой пространственную ферму, для изготовления которой используются относительно тонкие трубы. Эти трубы выполняются из легированных сталей, отличающихся высокой прочностью. Кроме того, этот материал должен быть легким и прочным на кручение. Трубчатые конструкции нашли применение в гоночных и спортивных машинах, ведь для них одним из важных параметров является минимальная масса при максимальной прочности. Интегрированная в кузов рама конструктивно не имеет существенных отличий от обычной, однако она соединяется с кузовом при помощи сварки.
К главным преимуществам рамных конструкций автомобиля относятся: простота, довольно низкая стоимость, возможность унификации базовых моделей транспортных средств, восприятие серьезных нагрузок при езде, повышение комфортабельности, обеспечение лучшей шумоизоляции. Кроме того, ремонт автомобиля с рамой после дорожно-транспортного происшествия значительно легче, нежели ремонт машины, имеющей несущий кузов. Недостатками рам являются увеличение массы автомобиля (если сравнивать с несущим кузовом), а также худшая пассивная безопасность, связанная с трудностями, возникающими при создании зон запрограммированной деформации.
Что такое рама автомобиля и какие виды бывают
Одним из важнейших элементов автомобиля является несущая система. Именно она дает возможность сделать из всех составляющих машины единое целое. Ранее все транспортные средства имели рамную конструкцию. Однако со временем она была вытеснена другими типами, в том числе несущим кузовом, который используется почти на всех легковых машинах. Тем не менее, рамная несущая часть все равно используется – на внедорожниках и грузовых авто.
Что такое рама автомобиля: назначение, плюсы и минусы
Рама автомобиля – балочная конструкция, которая выступает как основа для крепления всех узлов и агрегатов, таких как силовая установка, элементы трансмиссии, ходовой части и так далее. Кузов при такой конструкции несущей системы обеспечивает пространство для размещения пассажиров и багажа, а также выполняет декоративную функцию.
Применение рамы дает возможность дать несущей части высокую прочность. Поэтому ее используют в грузовиках и внедорожниках. Также она дает возможность максимальной унификации узлов и механизмов между моделями различных классов.
Ранее производители автомобилей выпускали шасси авто с базовыми частями (рамой, мотором, трансмиссией и т.д.), куда «натягивались» различные типы кузовов.
Рама в автомобиле выступает как «скелет». Она воспринимает все внешние и внутренние нагрузки при движении машины и даже при ее стоянке. Ввиду этого к автомобильной раме предъявляется ряд требований:
Рамная несущая часть обладает рядом преимуществ. Так, благодаря ей собирать машину и ремонтировать ее в дальнейшем становится значительно проще. Основное отличие рамной конструкции от кузовной в том, что любую поломку можно легко устранить благодаря хорошему специалисту и материалам. Еще одно важное достоинство: езда на плохих дорогах не будет чревата перекосами кузова (проемов дверей, стоек и т.д.).
Наряду с этим, есть и недостатки. Первый – существенное увеличение веса автомобиля ввиду наличия отдельных рамы и кузова. Соответственно, расход топлива также будет больше. Другой минус в том, что для размещения лонжеронов под кузовом нужно дополнительное место, что усложняет посадку в машину и отнимает существенную часть салона.
Также отмечается снижение пассивной безопасности, поскольку есть вероятность смещения рамы относительно кузова в случае удара. Поэтому несущий кузов – неотъемлемый элемент легкового автомобиля. В то же время рамная конструкция хорошо справляется с тяжелыми условиями, в которых ездят грузовые авто и внедорожники.
Виды рам
Рамы разделяются на несколько видов, отличающихся по конструктивным особенностям:
У некоторых видов имеются подвиды. Выделяются также комбинированные типы, сочетающие в конструкции составляющие разных типов рам.
Лонжеронная рама
Это самый распространенный вид. В конструкцию рамы входят две силовые продольные балки, которые называются лонжеронами. Они тянутся вдоль кузова и соединяются посредством поперечин. Балки выполняются из стали. С целью повышения показателей скручивания могут применяться различные виды профиля сечения.
Лонжероны необязательно ровные – иногда они имеют и вертикальные, и горизонтальные изгибы. Они могут располагаться как параллельно горизонтальной плоскости, так и под определенным углом, что присуще для внедорожников. Также возможно разное расположение поперечин, за счет которых соединяются лонжероны. На сегодня это наиболее популярная рамная конструкция, применяющаяся в большинстве грузовиков и внедорожников.
Такая рама отлично подходит для эксплуатации машины в условиях плохих дорог. Также она упрощает ремонт и сборку автомобиля. Минусы же в том, что лонжероны отнимают немалую часть салона и несколько усложняют процесс посадки.
Лонжеронная Х-образная
Х-образная рама – один из видов лонжеронной. Особенность ее конструкции в том, что лонжероны спереди и сзади разведены, а в центре – максимально сведены. Данный тип на вид похож на буку «Х», что и послужило причиной его названия.
Периферийная
Является видом лонжеронных рам. Этот вид начал активно использоваться на крупных легковых машинах европейского производства и «дредноутах» из США в 60-х годах. В таких рамах лонжероны расположены настолько широко, что в процессе установки кузова они располагаются у порогов. Это позволяет существенно снизить уровень пола, одновременно с этим уменьшив непосредственную высоту машины.
Важное достоинство подобной машины в ее максимальной приспособленности к боковым ударам. Однако есть существенный минус – рама не может выдержать значительные нагрузки, поэтому кузов авто должен обладать необходимой прочностью и жесткостью.
Хребтовая рама
Данный вид рам разработали представители компании «Татра» и преимущественно он применялся для машин ее производства. Главный несущий элемент – труба, соединяющая двигатель спереди с элементами трансмиссии, которые расположены внутри нее. По сути, труба выступает единым картером для коробки передач, раздаточной коробки и приводных валов. Крутящий момент от двигателя к трансмиссии поступает посредством помещенного в трубу вала. Причем данный вал не является карданным, что обеспечивает большую надежность.
Подобная конструкция рамы в сочетании с независимой подвеской колес обеспечивает очень большие хода, что делает ее незаменимой в транспортных средствах специального назначения.
Преимущество хребтовой рамы также заключается в том, что она имеет очень высокую жесткость на кручение, а элементы трансмиссии надежно защищены от внешнего воздействия. Но ввиду того, что определенные механизмы расположены внутри конструкции рамы, ремонтные работы заметно усложняются.
Вильчато-хребтовая
Вильчато-хребтовый тип рам тоже является разработкой «Татра». В таком варианте двигатель крепится не к трансмиссионной трубе, а на специальной лонжеронной вилке. Это сделано для того, чтобы сократить уровень передающихся вибраций от работающего ДВС на раму и, следовательно, на кузов автомобиля. Однако, на сегодняшний день вильчато-хребтовые рамы уже не применяются в автомобилестроении.
Пространственная рама
Самый сложный тип рамной конструкции, применяющийся для спортивных машин. Это конструкция представляет собой каркас на основе тонких легированных труб и имеет очень высокие показатели по жесткости и прочности. В автомобилестроении данные рамы были вытеснены монококами, однако, похожие конструкции используются при создании автобусов.
Несущее основание
Несущее основание – это что-то среднее между кузовом и рамной конструкцией. Тут также используются лонжероны, но они объединены днищем, а не поперечинами. Наиболее массовый и популярный обладатель несущего днища – «Фольксваген Жук», у которого кузов крепится к плоской панели пола посредством болтов. Аналогичную конструкцию имеет и другая машина массового производства – Renault 4СV.
Несущее днище отличается высокой технологичностью и применяется в крупносерийном производстве. Данная конструкция позволяет сделать пол и центр тяжести автомобиля достаточно низкими.
У рамной несущей части автомобиля есть ряд достоинств и особенностей, которые делают ее незаменимой для грузовых машин и внедорожников. И хотя рама используется сугубо для конкретных видов автомобилей, некоторые элементы ее конструкции применяются крайне широко, так как позволяют сделать несущие кузова более жесткими. Почти любая легковая машина оснащена усиливающими лонжеронами либо подрамниками.
Рама автомобиля и все,что нужно о ней знать.
Рама автомобиля — несущая система автомобиля, представляющая собой «скелет», на который крепятся кузов, двигатель, агрегаты трансмиссии, подвеска. Полученная конструкция называется шасси. Рамное шасси в большинстве случаев может даже перемещаться по дороге отдельно от кузова автомобиля. История рамного шасси уходит корнями к самому началу развития автомобилестроения. Отдельная рама представляла собой полностью автомобильное решение несущей системы. Конструкторы автомобилей заимствовали эту идею у железнодорожного транспорта. Первые рамы выполнялись из твердых пород дерева. Кроме того, материалом для рам в те годы служили круглые металлические трубы.
В начале двадцатого столетия большой популярностью пользовались рамы с конструкцией из штампованных профилей, имеющих прямоугольное сечение. Ближе к 30-м годам XX века многие компании-производители легковых транспортных средств отказались от использования рам в пользу самонесущего кузова. В наши дни рамные шасси используются в основном на машинах с грузовой платформой и тракторах, однако зачастую рамными конструкциями оборудуются многие внедорожники и лимузины. Последние нуждаются в установке рамы, потому что несущий кузов при такой солидной длине машины оказывается переутяжеленным.
Любой автомобильной раме присуща отличительная особенность с точки зрения конструкции. Она заключается в разделении функций несущих деталей кузова и его панелей, имеющих декоративное значение. Декоративные панели также могут быть оснащены усиливающим каркасом. Такой каркас может располагаться, к примеру, в районе дверных проемов, однако в этом случае он не принимает участия в восприятии силовых нагрузок, которые дают о себе знать во время движения машины. Наиболее распространенной является классификация автомобильных рам в зависимости от используемой несущей структуры. Существуют лонжеронные, хребтовые, периферийные, вильчато-хребтовые, решетчатые рамы, а также несущие конструкции, интегрированные в кузов.
Назначение, виды
Рама автомобиля представляет собой балочную конструкцию, выступающую в роли основы для крепления всех составных частей авто – силовой установки, узлов трансмиссии, ходовой части и прочего. Кузов, присутствующий в конструкции несущей части выполняет лишь некоторые функции – обеспечивает пространство для размещения пассажиров и грузов, а также выступает в качестве декоративного элемента.
Основным положительным качеством использования рамы является высокий показатель прочности несущей части. Именно благодаря этому она и используется на грузовиках и полноценных внедорожниках. Но при этом из-за рамы общая масса авто увеличена.
Также рама автомобиля позволяет по максимуму унифицировать узлы и механизмы между моделями разных классов. В свое время доходило до того, что многие автопроизводители выпускали шасси авто со всеми основными частями (рамы, мотора, трансмиссии, ходовой части), на которую «натягивали» разные типы кузовов.
При этом было разработано несколько типов рам, каждая из которых обладает своими конструктивными особенностями. Все их можно разделить на:
Некоторые из этих видов имеют подвиды, также нередко используются комбинированные типы, в конструкции которых имеются составные элементы разных рам.
Преимущества и недостатки
В современных легковых автомобилях предпочтение отдано несущему кузову. Это происходит в силу ряда причин. Несмотря на явные преимущества (простая конструкция, упрощенная сборка автомобиля на заводе, легкий ремонт), у рамного кузова есть и существенные недостатки. Во-первых, при разделении функций кузова и рамы, приходится значительно увеличивать массу. Во-вторых, лонжероны, которые проходят под кузовом, забирают у пассажирского салона значительную часть. Пороги оказываются большими, а это затрудняет посадку в автомобиль. В-третьих, у рамных автомобилей уровень пассивной безопасности значительно ниже, ввиду возможности смещения рамы относительно кузова при ударе. В-четвертых, плоская рама уступает несущему кузову по показателю жесткости на кручение.
Таким образом, так как легковой автомобиль должен быть и комфортным и безопасным, несущий кузов для него стал незаменим. В тех же автомобилях, которым необходимо работать в сложных условиях, используют только рамные конструкции.
Хребтовая рама
Рамы хребтового типа для автомобилей были разработаны специалистами компании «Татра». И использовались такие рамы в основном на автомобилях этой компании. Основной несущей частью хребтовой рамы является труба, которая соединяет между собой двигатель и все элементы трансмиссии.
По сути, силовой агрегат, а также сцепление, коробка передач и главная передача являются также и элементами рамы. Крепление всех этих механизмов – жесткое. Крутящий момент от двигателя к элементам трансмиссии выполняет вал, который устанавливается внутри трубы. Использование такой рамной конструкции возможно только при обеспечении всех колес автомобиля независимой подвеской.
Хребтовая рама хороша тем, что обеспечивает высокую жесткость на скручивание, легкое и быстрое создание автомобилей с различным количеством ведущих мостов, но поскольку некоторые механизмы автомобиля находятся внутри рамной конструкции, то и выполнение ремонтных работ довольно затруднительно.
Рамы вильчато-хребтового типа также разработаны сотрудниками «Татра». В данном случае они отказались от жесткого крепления двигателя и трансмиссии к несущей центральной трубе. Вместо этого они с обеих сторон несущей трубы установили специальные вилки, на которые и устанавливаются двигатель с трансмиссией.
Вильчато-хребтовые рамы
Это подвид хребтовых рам, и его главной особенностью является то, что и передняя, и задняя части представляют собой трезубцы, основой которых есть центральная труба каркаса, а от неё уже отходят два лонжерона, которые используют для крепления узлов и агрегатов. В них используется обычный карданный вал, а картеры мостов и двигателя не являются единым целым с центральной трубой. Главный недостаток таких машин – неважная управляемость из-за расположения мотора сзади. В наше время такой вид рамной конструкции в автомобилестроении уже не используется.
Периферийные рамы
Разновидность лонжеронных рам, которую начали массово применять на крупных европейских легковых авто и американских «дредноутах» в 60-х годах. В этих рамах лонжероны размещены так широко сзади, что при установке кузова находятся у порогов, что позволило значительно повысить уровень пола и уменьшить саму высоту автомобиля. Большие плюсы такого авто в том, что он максимально приспособлен к боковым ударам, но и минус немаленький есть – кузов автомобиля должен быть более прочным и жёстким, так как рама неспособна выдержать большую нагрузку.
Пространственные рамы
Эти наиболее сложный вид рамной конструкции, который используется в производстве спортивных авто. Это конструкция из тонких легированных труб, которым несвойственно кручение. Трубные конструкции плохо переносят испытание на изгиб. И сегодня они уступили место в автомобилестроении монококам, но получили применение в автобусостроении.
Несущее днище
Несущее основание автомобиля — это промежуточный этап между рамной конструкцией и несущим кузовом. В этом варианте рама объединяется с полом кузова. Самым массовым и самым известным обладателем несущего днища является германский «Фолькваген Жук», у которого кузов крепился к плоской панели пола на болтах. Также по схожему принципу выполнен другой массовый автомобильчик из соседней Франции — Renault 4СV аналогичной с «Жуком» заднеприводной компоновки.
Такая конструкция достаточно технологична при крупносерийном производстве, и притом удается обеспечить низкий центр тяжести машины и низкий уровень пола в салоне. У большинства современных автобусов днище также является несущим, только кузов к нему приваривается, а не прикручивается.
Поговорим о рамах автомобиля.
Рама автомобиля — несущая система автомобиля, представляющая собой «скелет», на который крепятся кузов, двигатель, агрегаты трансмиссии, подвеска. Полученная конструкция называется шасси. Рамное шасси в большинстве случаев может даже перемещаться по дороге отдельно от кузова автомобиля. Рассмотрим подробно виды рам:
1. Лонжеронные рамы.
В их состав входят несколько поперечин, которые иногда называют «траверсами», пара продольных лонжеронов (так называют главный силовой элемент несущей конструкции, представляющий собой короб сложной формы, выполненный из металла), кронштейны и крепления, предназначенные для установки на них кузова автомобиля и различных агрегатов. Как поперечины, так и лонжероны могут отличаться по конструкции и форме. Выделяют X-образные, К-образные, а также трубчатые поперечины. Их назначение заключается в придании конструкции максимально возможной жесткости.
Для изготовления траверс обычно используется гнутый металлический профиль. Для лонжеронов наиболее характерным является переменное по длине П-образное сечение (швеллер). В самых нагруженных участках высоту сечения швеллера увеличивают.
Лонжероны могут располагаться параллельно относительно друг друга или под определенным углом. Кроме того, лонжероны могут устанавливаться изогнутыми в вертикальной либо горизонтальной плоскости. Параллельное расположение используется главным образом на грузовых транспортных средствах. Остальные схемы неплохо подходят для внедорожников.
За счет установки лонжеронов под углом можно добиться получения максимального угла, на который поворачиваются управляемые колеса автомобиля. Изгибы в вертикальной плоскости выполняются для снижения центра тяжести. Вместе с этим становится ниже и уровень пола в машине. Благодаря изгибу лонжеронов в горизонтальной плоскости кроме понижения уровня пола достигается существенное повышение уровня пассивной безопасности в случае возможного бокового столкновения.
Для соединения деталей, входящих в состав рамы, между собой используются болты, заклепки. Широкое распространение нашли и сварные соединения. Рамы на заклепках чаще используют в конструкциях грузовых автомобилей, а сварные рамы – при изготовлении легковых машин и самосвалов с большой грузоподъемностью. Болты нашли применение в малосерийном производстве. Лонжеронными рамами оснащаются почти все грузовые машины и внедорожники. Именно популярностью таких конструкций обусловлено то, что под понятием «рама» чаще всего подразумевается как раз лонжеронная несущая система.
Разработка хребтовой рамы была осуществлена чехословацкой компанией «Татра» в 20-х годах прошлого столетия. Именно такими рамными шасси тогда оборудовались многие автомобили, выпускаемые этим предприятием. Основной конструктивный элемент хребтовой рамы – это центральная трансмиссионная труба, на которой объединяются картеры силового агрегата и таких узлов, как сцепление, коробка передач, главная передача. Установке такой рамы сопутствует необходимость в оборудовании автомобиля независимой подвеской всех колес, что в большинстве случаев реализуется путем крепления по бокам к хребту пары качающихся полуосей (на каждой из них присутствует по одному шарниру). Главным достоинством данной схемы является высокий показатель крутильной жесткости. К тому же, становится возможной беспроблемная разработка всевозможных модификаций автомобилей с разным числом ведущих мостов. Основной недостаток – это сложность ремонта агрегатов, которые жестко закреплены на раме. С этим и связана невысокая популярность хребтовых рам в современном автомобилестроении.
3. Вильчато-хребтовые рамы
Своего рода разновидностью рассмотренного выше типа рамы является вильчато-хребтовая конструкция. Здесь передняя, а иногда – и задняя части выполняются в виде вилок, образованных парой лонжеронов, служащих для крепления силовой установки и агрегатов трансмиссии. Такая рама отличается от обычной хребтовой тем, что картеры узлов силовой передачи изготовляются отдельно. Многие специалисты относят сюда и так называемые Х-образные рамы, которые иногда называют разновидностью лонжеронных установок.
4. Периферийные рамы
Периферийная рама также часто рассматривается в качестве разновидности конструкции лонжеронного типа. В центральной части периферийной рамы расстояние между парой лонжеронов делают настолько большим, что после монтажа кузова лонжероны можно обнаружить прямо за дверными порогами. «Ахиллесова пята» такой рамы – это места, где осуществляется переход от увеличенного расстояния между лонжеронами к нормальному. В этих местах монтируются специальные коробчатые усиления, аналоги которым нередко встречаются в машинах с несущим кузовом. Результатом применения периферийной конструкции становится значительное понижение пола кузова, который целиком размещается между лонжеронами, что в итоге обеспечивает уменьшение общей высоты транспортного средства.
Решетчатые рамы иногда называют пространственными или трубчатыми. Такая система представляет собой пространственную ферму, для изготовления которой используются относительно тонкие трубы. Эти трубы выполняются из легированных сталей, отличающихся высокой прочностью. Кроме того, этот материал должен быть легким и прочным на кручение. Трубчатые конструкции нашли применение в гоночных и спортивных машинах, ведь для них одним из важных параметров является минимальная масса при максимальной прочности. Интегрированная в кузов рама конструктивно не имеет существенных отличий от обычной, однако она соединяется с кузовом при помощи сварки.
К главным преимуществам рамных конструкций автомобиля относятся: простота, довольно низкая стоимость, возможность унификации базовых моделей транспортных средств, восприятие серьезных нагрузок при езде, повышение комфортабельности, обеспечение лучшей шумоизоляции. Кроме того, ремонт автомобиля с рамой после дорожно-транспортного происшествия значительно легче, нежели ремонт машины, имеющей несущий кузов. Недостатками рам являются увеличение массы автомобиля (если сравнивать с несущим кузовом), а также худшая пассивная безопасность, связанная с трудностями, возникающими при создании зон запрограммированной деформации.
