Казалось бы, есть такие простые штуки, как седло и подседельный штырь. Ну что может быть сложного и непонятного. Однако, даже тут существует возможность купить несовместимый с рамой подседелыный штырь, а также седло, одеть которое на этот штырь у вас не получится. В этой статье мы, как раз, и рассмотрим различные системы крепления велосипедного седла к подседельному штырю.
Их не так уж много, но они отличаются друг от друга весьма радикально, как ценой, так и конструкцией.
Самый простой и дешевый способ
Одноболтовое крепление
Двухболтовое крепление
Конструкция похожа на предыдущую, две салазки, крепящие рельсы седла затягиваются двумя болтами расположенными с разных сторон. По сравнению с одноболтовой такая конструкция более равномерно распределяет нагрузку на салазки, что уменьшает риск их поломки. Настройка угла наклона седла осуществляется гораздо проще и точнее. Делается это при помощи затяжки заднего, либо переднего болта.
Эта конструкция является наиболее распространенной и удобной, вероятность того что встретитесь вы именно с ней близка к единице.
Шарнирный подседельный штырь
Он же широко известен как пивотал. Здесь седло устанавливается на кронштейн с горизонтальными шлицами, выставляется на нужный угол и фиксируется болтом, закручиваемым сверху через специальное отверстие. Такая система используется в бмх-велосипедах, а также в некоторых стритовых и дертовых. Седло пивотал очень тяжело провернуть, намного меньше вероятность того, что оно сломается или разболтается при сильных ударах и падениях, которых случается в избытке при занятиях велосипедным фристайлом. Эти же особенности делают такие подседелы нишевым продуктом, практически не встречающимися за пределами своей ниши.
Подседельные штыри со сложной уникальной системой крепления
Помимо перечисленных основных видов крепления седла существует еще огромное количество различных запатентованных систем. В этих моделях производители стараются либо уменьшить вес, либо упростить настройку, либо сделать установку седла более комфортной. Как правило, такие модели весьма эксклюзивны, производятся одним брендом и имеют довольно высокую стоимость.
Например, штырь Fizik Cyrano R3 имеет регулировочное колесо для быстрой настройки угла наклона седла и позволяет устанавливать седло в обе стороны.
Штырь Crankbtrothers Cobalt 3 имеет одноболтовое горизонтальное крепление, которое значительно упрощает установку седла.
Резюме
Как вы видите, даже в таком простом вопросе, как установка седла на подседельный штырь велоиндустрия смогла предоставить нам разнообразие и целый ряд сюрпризов. На самом деле, скорее всего вы встретитесь с обычным двухболтовым креплением седла на рельсах, если, конечно, не занимаетесь чем-нибудь очень нишевым, вроде велотриала, или не планируете купить подседельный штырь по цене велосипеда.
Подседельный штырь
Подседельный штырь (еще его называют «глагол») – это труба, соединяющая седло и раму велосипеда.
В инструкциях к выпущенным в СССР велосипедам эту деталь называли «седлодержатель«.
Этот термин время от времени используют и сейчас.
Относится к жизненно важным велосипедным деталям, на которых нельзя экономить.
Напомним эти части:
Их поломка или неправильная работа может привести к очень серьезным травмам на дороге, вплоть до трагедии.
Длина штыря имеет большое влияние на посадку велосипедиста, наравне с выносом руля. Более подробно о настройке высоты седла рассказано в статье «Подбор и регулировка велосипедного сидения».
В верхней части штыря находится замок, к которому крепится седло, а нижняя часть вставляется в подседельную трубу рамы. Зажимается штырь в трубе с помощью специального подседельного хомута на болтах или эксцентриком. Хомуты с эксцентриком значительно удобнее, можно одним движением разжать штырь и установить нужную высоту. Для хомутов с болтами нужны или шестигранники или отвертка с ключами. Кстати, очень удобно, когда все необходимые велоинструменты: шестигранные ключи, отвертки и другие собраны в одном компактром мультитуле, который велосипедист может положить или в подседельную сумку или в карман.
Типы подседельных штырей
Жесткие подседельные штыри
Это просто труба с замком для крепления седла на одном конце. Самый распространенный на сегодняшний день тип. Они достаточно простые в эксплуатации, не требуют никакого обслуживания, прочные, легкие, надежные, долговечные. Единственный их недостаток – ограниченный комфорт, которого, однако, хватает 90% велосипедистов. Ведь если поставить правильно подобранное и отрегулированное седло, грамотно накачать колеса, то поездка будет вполне комфортной.
Жесткие подседельные штыри изготавливают из:
Иногда для уменьшения веса используют баттированые трубы (butted tubing). Это трубы, у которых толщина стенок разная в разных местах.
Обычно в таких штырях в месте, где штырь входит в подседельную трубу, делают более толстые стенки (там самые сильные нагрузки), а ближе к верхней части – более тонкими.
Баттированые подседельные штыри дороже их стандартных собратьев, но легче, поэтому если для вас вес критичен, ищите такие модели.
Прочность и надежность подседельного штыря
От его прочности и надежности напрямую зависит Ваше здоровье. Представьте, как Вы будете себя чувствовать, в случае если он сломается прямо во время поездки? Представили. Согласитесь, не очень хорошо, если не сказать большего.
Самые крепкие, легкие и надежные это титановые – они вообще вряд ли когда то сломаются, но для обычного велосипедиста они слишком дорогие.
Далее идут стальные – эти то же очень редко ломаются. К тому же, в отличие от алюминиевых, ломаются они не сразу. Алюминий имеет свойство «накапливать усталость». Он ломается сразу, а сталь сначала даст трещину, а уже потом, в этом месте сломается. Как раз это свойство стали как металла позволяет заметить трещину заранее и заменить штырь. Конечно, если велосипед время от времени не осматривать, то на очередной кочке и стальной штырь сломается.
К тому же аргумент, что алюминиевый штырь легче, чем стальной, лично я не считаю очень уж весомым. Лишние сто-двести грамм Вас не спасут.
Особняком стоят карбоновые штыри. Сам по себе карбон очень крепкий и прочный материал. Особенность этих штырей в том, что бы купить настоящий карбоновый штырь, а не подделку из китайского гаража по «акционной цене». Иначе получите одну из таких ситуация как на фотографиях ниже.
Еще карбон достаточно хрупкий материал, поэтому зажимая штырь в подседельной трубе, не переусердствуйте с «силушкой богатырской». Иначе он треснет в месте зажима, а потом сломается в самый неподходящий момент.
Я бы советовал карбоновый штырь приобретать только для велосипедов с карбоновыми рамами. И скорее всего у того, кого хватило денег на настоящую карбоновую раму, хватит и на качественный карбоновый штырь.
Всем же остальным любителям покататься, я бы посоветовал приобретать обычный стальной штырь как лучшее соотношение цены и качества. Он прослужит верой и правдой не один десяток лет, и вряд ли Вы его почувствуете своей пятой точкой.
Амортизационные подседельные штыри
Отличается от жестких специальным механизмом, смягчающем толчки и удары, возникающие при поездке.
Системы амортизации очень разнообразны и некоторые их примеры представлены на картинке ниже. Описывать их все мы не будем. Некоторые модели компенсируют удары, двигаясь только вверх-вниз. Другие, получая толчок снизу, качают седло вниз и назад, что обеспечивает более эффективную амортизацию. С другой стороны это увеличивает расстояние до руля, что некоторым велосипедистам не очень удобно.
При их выборе учтите, что стоят они достаточно дорого, весят больше чем жесткие и некоторые модели требуют регулярного обслуживания.
В качестве недостатка амортизационных штырей можно отметить следующее:
В случае необходимости можно найти о них более подробную информацию в интернете.
Подседельные штыри регулируемые по высоте
Их отличительная особенность в том, что высоту посадки можно менять во время поездки. Это бывает нужно, например, при подъеме в гору – когда нужно сесть повыше, а на ровном участке дороги или спуске с горы можно опуститься пониже, для уменьшения сопротивления воздушному потоку.
Этого недостатка лишены гидравлические подседельные штыри с возможностью плавной регулировки прямо во время поездки с помощью специального рычага или манетки, устанавливаемой на руле. Тогда высота седла меняется «легким движением пальца руки». Они, конечно, удобны при велопоходах по горной местности, но очень дороги, тяжелы и требуют регулярного обслуживания.
Недостатки регулируемых по высоте подседельных штырей
Подседельные штыри с изменяемой высотой и беспроводным управлением
Прогресс не стоит на месте и вот уже некоторые производители запускают в продажу подседельные штыри с беспроводным управлением. Нажатием на переключатель, установленный на руле велосипедист может поднять или опустить седло прямо во время поездки.
Конечно, на сегодняшний день цена такого решения от фирмы SRAM для нашего человека слишком высока и составляет порядка 800 евро, но. кто его знает, может через пару тройку лет SRAM наладит массовое производство, доведет надежность до нужного уровня и опустит цены. Или мы станем зарабатывать больше и любой велосипедист сможет поставить себе такое чудо инженерной мысли. Ведь беспроводной велокомпьютер сегодня уже никого не удивляет.
Хотя, на мой личный взгляд, не всем оно и нужно. Для обычного городского велосипеда и обычной, дешёвой и надежной стальной трубы вполне достаточно.
Подседельные штыри, интегрированные с рамой
Достаточно редкий и слишком специфический тип. Их изготавливают практически индивидуально под рост конкретного спортсмена. Отливается вместе с рамой и, естественно, никак не регулируется. Цель всего этого – облегчение всего велосипеда. Чаще всего так делают с карбоновыми велосипедными рамами.
Как вставлять подседельный штырь в подседельную трубу рамы
При настройке высоты седла очень важно не вставлять его в подседельную трубу в раме выше специальной отметки, нанесенной на штыре. Он должен оставаться внутри трубы как минимум на 10-15 сантиметров, иначе подседельная труба рамы со временем просто сломается от постоянных сильных нагрузок на её верхнюю часть.
Серьезные производители обычно наносят специальные метки глубины на свою продукцию.
Во-первых, Вы можете сломать как сам штырь, так и раму.
Во-вторых, вполне возможно, что при изготовлении рамы там осталась капля металла от сварки или шов сварен не аккуратно. Этими ударами Вы не срубите каплю, а вот само это место в раме станет местом напряжения и именно в нем со временем рама может лопнуть.
Существуют разные диаметры, как самих штырей, так и подседельных труб на раме. Конечно, перед покупкой штыря необходимо проверить соответствует ли он диаметру подседельной трубы на раме. Если больше – то точно никак не всунете его в раму. А вот если диаметр штыря меньше чем трубы, то для его надежного крепления можно использовать специальные переходники на разные диаметры.
Существует несколько диаметров подседельных штырей.
Самые распространенные диаметры:
Отдельные производители выпускают рамы со своими диаметрами подседельных труб и соответственно для них нужно искать подходящие по диаметру штыри. Это, например, такие диаметры как (в мм) : 26,0; 26,8; 29,2 ( Trek, Stels сталь ); 29,6; 30,8 (Giant); 30,9 (Specialized); 31,2 (Atom fxc); 31,4; 31,8; 33,9 (Shulz)
А вообще почти полный перечень диаметров подседельных штырей в мм выглядит примерно так: 25.0 / 25.4 / 26.0 / 26.4 / 26.6 / 26.8 / 27.0 / 27.2 / 28.6 / 29.0 / 29.2 / 29.4 / 29.6 / 29.8 / 30.0 / 30.2 / 30.4 / 30.8 / 30.9 / 31.2 / 31.4 / 31.6 / 31.8 / 32.4 / 33.9 / 34.9
При подборе переходника внимательно следите, чтобы штырь сидел плотно в подседельной трубе рамы, не качался. Даже небольшой зазор в полмиллиметра, в котором качается подседел, со временем приведет к разрушению подседельной трубы. Да и ездить на качающемся седле не комфортно. Если найти такой переходник сложно, попробуйте просто обмотать штырь изолентой или используйте тонкие металлические пластинки, для ликвидации зазора между штырем и трубой.
Как определить диаметр подседельного штыря
Существует несколько вариантов:
Если покупается подседел для новой рамы – нужно измерить внутренний диаметр подседельной трубы. Здесь только вариант штангенциркуля или линейки.
Длина подседельного штыря
По сравнению с диаметрами штыря подобрать его длину значительно проще. Обычно на горные модели устанавливают штыри длинной от 350 до 400 мм. На городские и шоссейные модели от 270 до 300 мм
Крепление седла к штырю
Существуют разные конструкции крепления седла к подседельному штырю:
Существуют модели изогнутых штырей (например, как на рисунке справа), которые используют при необходимости изменить положение тела велосипедиста, отодвинув его немного назад. Размер выноса назад подбирается индивидуально для получения удобной посадки велосипедиста.
Выводы
Итак, при выборе подседельного штыря учтите несколько моментов:
Комментарии
Роман 02.07.2021 18:24
В статье же как раз и говорится, что «очень часто, не во всех моделях»:
«25,0 мм. – для одно дюймовых (25,4мм) подседельных труб. Его еще называют советским диаметром. Он очень часто, но не во всех моделях, использовался в велосипедах выпущенных в СССР.»
Какие бывают подседельные штыри велосипеда
Подседельный штырь (еще его называют «глагол») – это труба, соединяющая седло и раму велосипеда.
В инструкциях к выпущенным в СССР велосипедам эту деталь называли “седлодержатель”. Этот термин время от времени используют и сейчас.
Относится к жизненно важным велосипедным деталям, на которых нельзя экономить.
Зачем нужен подседельный штырь?
Основная функция подседельного штыря – регулировка высоты седла. Также при помощи специальных замков труба регулирует угол наклона сиденья. От этих параметров зависит правильность и удобcтво посадки человека на байке, получение максимального коэффициента полезного действия от усилий велосипедиста.
Из какого материала должна быть изготовлена подседельная труба?
Сейчас примерно 90% подседельных штырей для велосипеда делается из алюминия. Этот метал очень легкий, но обладает прочностью, которой достаточно, чтобы выдерживать значительные нагрузки. Подседельные трубы для велосипедов очень дешевых серий, например, «Украина», делаются из стали. Такие штыри очень жесткие и прочные, но гораздо более тяжелые, чем алюминиевые.
На велосипеды, которые используются в спортивных соревнованиях, ставятся карбоновые подседельные трубы. Такие детали более легкие, чем алюминиевые, и позволяют снизить вес велосипеда на 100-200 грамм. В то же время карбоновые трубы не уступают алюминиевым по прочности. Именно за это их любят спортсмены.
На самые дорогие и престижные модели байков ставятся подседельные штыри из скандия. Они еще более легкие, чем карбоновые, но имеют очень высокую стоимость.
Про оптимальную длину подседельного штыря
Длина подседельного штыря должна составлять не менее 30 см. На большинстве современных велосипедов применяются трубы длиной 30-40 см. На некоторых моделях байков эконом-класса ставятся очень короткие подседельные штыри (до 15 см). Такая особенность не позволяет выдвинуть трубу выше и соблюдать правильную посадку на велосипеде.
Проверить длину подседельного штыря при покупке байка очень легко. Нужно всего лишь открыть эксцентрик (барашек), который находится у основания трубы, и чуть-чуть потянуть трубку вверх. Если эта деталь короткая, она легко выскользнет, если длинная, будет тянуться медленно и потребует приложения усилий.
Определить нужную длину подседельного штыря на конкретном байке очень просто. Для этого его нужно выдвинуть до максимально возможной отметки, которая обозначается длинной белой черточкой. После проведения этой процедуры необходимо сесть на велосипед. Если при осадке ноги не касаются асфальта, но достают до педалей в нижней точке их вращения, значит, подседельная труба достаточно длинная. Если нижние конечности дотягиваются до асфальта, нужно менять устройство или байк.
В хороших велосипедных магазинах байки, которые стоят на витрине, имеют максимально поднятое седло и никаких дополнительных манипуляций с ними проводить не нужно. Достаточно просто оседлать железного коня.
Как вставить подседельный штырь в подседельную трубу рамы
При настройке высоты седла очень важно не вставлять его в подседельную трубу в раме выше специальной отметки, нанесенной на штыре. Он должен оставаться внутри трубы как минимум на 10-15 сантиметров, иначе подседельная труба рамы со временем просто сломается от постоянных сильных нагрузок на её верхнюю часть.
Серьезные производители обычно наносят специальные метки глубины на свою продукцию.
Второй момент. Если штырь не идет вниз, и Вы чувствуете, что ему что-то мешает в трубе – не нужно вбивать его туда молотком.
Существуют разные диаметры, как самих штырей, так и подседельных труб на раме. Конечно, перед покупкой штыря необходимо проверить соответствует ли он диаметру подседельной трубы на раме. Если больше – то точно никак не всунете его в раму. А вот если диаметр штыря меньше чем трубы, то для его надежного крепления можно использовать специальные переходники на разные диаметры.
Какой должен быть диаметр подседельной трубы?
Самые распространенные диаметры:
Отдельные производители выпускают рамы со своими диаметрами подседельных труб и соответственно для них нужно искать подходящие по диаметру штыри. Это, например, такие диаметры как (в мм): 26,0; 26,8; 29,2 (Trek, Stels сталь); 29,6; 30,8 (Giant); 30,9 (Specialized); 31,2 (Atom fxc); 31,4; 31,8; 33,9 (Shulz)
А вообще почти полный перечень диаметров подседельных штырей в мм выглядит примерно так: 25.0 / 25.4 / 26.0 / 26.4 / 26.6 / 26.8 / 27.0 / 27.2 / 28.6 / 29.0 / 29.2 / 29.4 / 29.6 / 29.8 / 30.0 / 30.2 / 30.4 / 30.8 / 30.9 / 31.2 / 31.4 / 31.6 / 31.8 / 32.4 / 33.9 / 34.9
При подборе переходника внимательно следите, чтобы штырь сидел плотно в подседельной трубе рамы, не качался. Даже небольшой зазор в полмиллиметра, в котором качается подседел, со временем приведет к разрушению подседельной трубы. Да и ездить на качающемся седле не комфортно. Если найти такой переходник сложно, попробуйте просто обмотать штырь изолентой или используйте тонкие металлические пластинки, для ликвидации зазора между штырем и трубой.
Замки для подседельных штырей
Существует 3 типа замков, которые ставятся на подседельные штыри:
В зависимости от положения по отношению к трубе подседельного штыря замки бывают таких видов:
Крепление седла к штырю
Существуют разные конструкции крепления седла к подседельному штырю:
Существуют модели изогнутых штырей (например, как на рисунке справа), которые используют при необходимости изменить положение тела велосипедиста, отодвинув его немного назад. Размер выноса назад подбирается индивидуально для получения удобной посадки велосипедиста
Дополнительное оснащение подседельных труб
Амортизатор
До начала XXI века подседельный штырь был просто полой трубкой с креплением для седла на одном из концов. Но с начала 2000-х годов стали приобретать популярность штыри с амортизатором. Такие устройства значительно смягчают нагрузку и удары седла по ягодичным мышцам при езде на пересеченной местности или по грунтовым дорогам.
Все амортизационные механизмы для подседельных штырей делятся на 2 вида:
Трубы, оснащенные устройствами первого типа, относительно дешевы, но имеют малый срок службы, особенно если байк используется человеком с весом больше 90 кг.
Штыри, оборудованные механизмами второго типа, стоят в несколько раз больше, но обеспечивают максимальное уменьшение нагрузки на ягодичные мышцы.
Телескопическое устройство
Также на велосипеды, которые предназначены для езды по бездорожью, (двухподвесы) иногда ставятся телескопические подседельные штыри. Они состоят из двух труб. Верхняя из них втягивается в нижнюю. Эта особенность позволяет максимально выдвигать вверх седло при езде по шоссе и уменьшать его высоту при прогулках вне дорог.
Регулятор высоты
Подвидом телескопических подседельных штырей являются трубы с регулятором высоты. В них тросик от направляющего устройства протягивается к специальной кнопочке, установленной на руле. При помощи последней велосипедист может, не вставая с байка, менять высоту седла. Трубы с регулятором редко устанавливаются на велосипеды в заводских условиях. Приобрести их можно только в магазинах для профессиональных райдеров.
Окончательный выбор подседельного штыря зависит только от предпочтений и финансовых возможностей владельца велосипеда. Для прогулок по городу будет достаточно простой трубы с одноболтовым смещенным назад замком. Только для экстремальных гонок по бездорожью нужны сложные, оборудованные различными «примочками» подседельные трубы.
Уход за подседельным штырем
Как и все остальные механизмы и узлы велосипеда, подседельная труба периодически требует к себе внимания и должного ухода. Это помогает продлить срок ее эксплуатации. По сути, все сводится к нескольким пунктам:
Учитывайте, что неправильная регулировка подседела увеличивает нагрузку на раму, что приводит к преждевременному появлению признаков «усталости» металла.
Стандарты подседельных зажимов
Для большинства велосипедистов общение с подседельным зажимом ограничивается простой настройкой высоты седла или снятием подседельного штыря с седлом при транспортировке. Изредка подседельный хомут меняется – при повреждении самой конструкции, механизма зажима или замене для улучшения внешнего вида велосипеда.

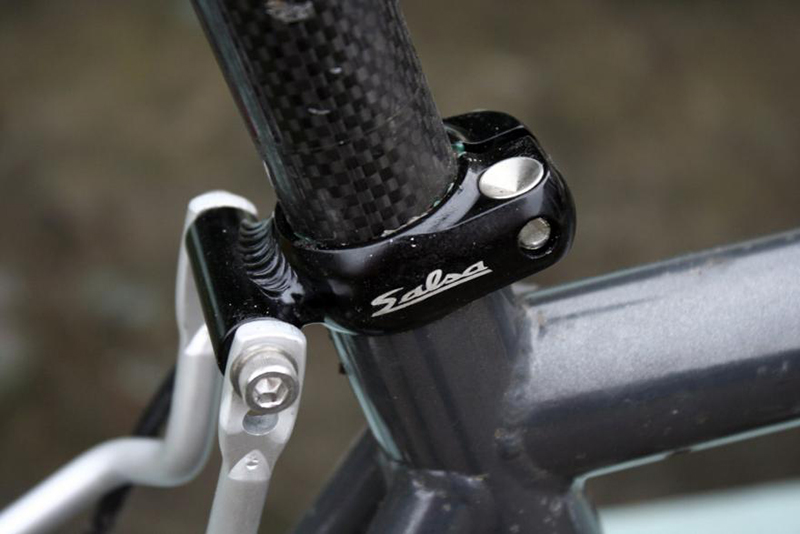

Хомуты для большинства велосипедов разных типов имеют схожую конструкцию и выполнены из стали или алюминия. У некоторых моделей хомутов в комплекте идут специальные пластиковые проставки для использования на велосипедах с разными диаметрами подседельной трубы. Это повышает универсальность зажимов и при замене рамы их можно без проблем использовать на новом велосипеде. Исключение составляют зажимы, выполненные специально под раму с аэродинамическим подседельным штырем (обычно – в форме капли), а также карбоновые модели для уменьшения веса велосипеда. Встречаются также модели хомутов, которые имеют в своей конструкции специальные крепежи для багажников и кофров.
При выборе подседельного хомута стоит обратить внимание на два главных параметра – внутренний диаметр и способ зажима.
Диаметр

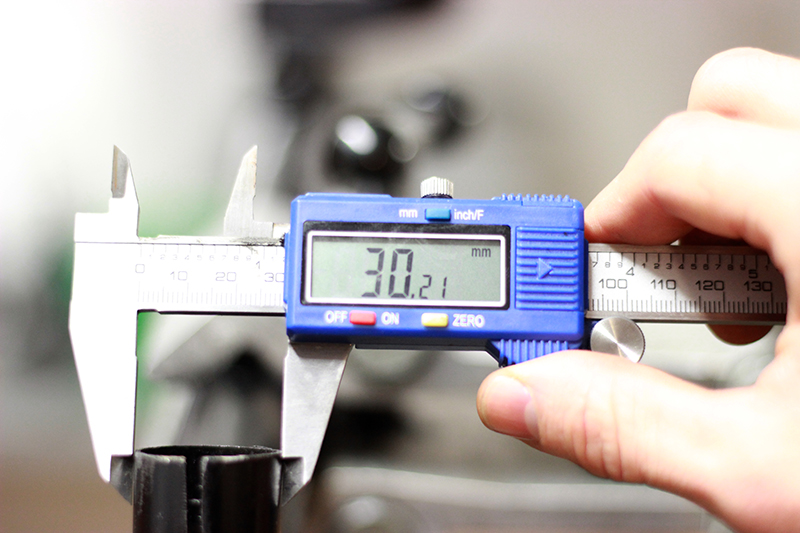

Самое главное правило: внутренний диаметр хомута должен совпадать с внешним диаметром подседельной трубы! В противном случае, при установке хомута большего диаметра он попросту не будет зажимать подседельный штырь и он провалится в раму. Хомут меньшего размера попросту на наденется на раму, при этом возникает риск повредить краску на раме или даже саму раму, если она выполнена из карбона. На текущий момент на рынке представлено 5 стандартов диаметров подседельных хомутов: 28.6мм, 30.0мм, 31.8мм, 34.9мм и 36.4мм. При покупке нового хомута измерьте внешний диаметр подседельной трубы или уточните спецификацию у производителя.
ВАЖНО: Диаметр хомута должен совпадать с диаметром подседельной трубы, а не подседельного штыря. К примеру, подседельный штырь диаметром 27.2мм можно использоваться в раме с диаметром подседельной трубы 28.6мм, поэтому при покупке хомута ваш выбор – 28.6мм.

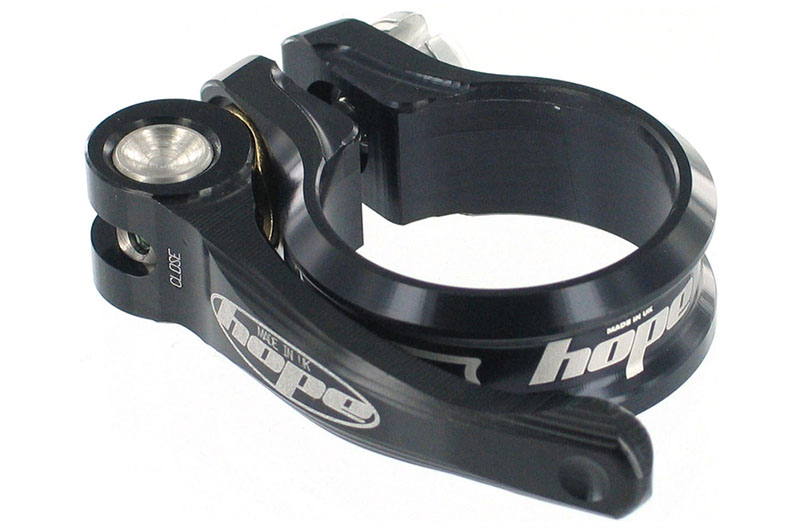

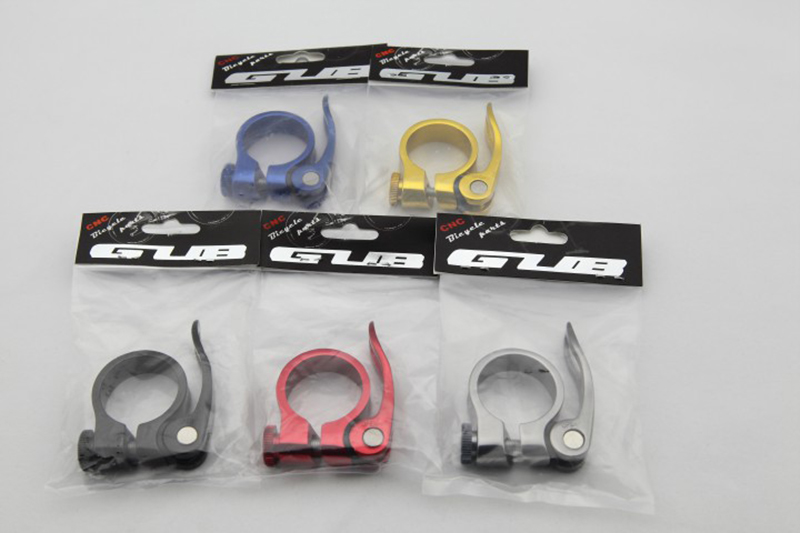

Эксцентриковый хомут
В конструкции такого хомута используется небольшой эксцентрик, который позволяет руками ослабить или затянуть хомут без использования дополнительных инструментов. Такие хомуты особо популярны среди бюджетной линейки велосипедов, а также среди маунтинбайкеров – это позволяет быстро опустить седло вниз при отработке техники езды спусков и выбора правильной позиции и вернуть его обратно, если необходимо продолжить движение или заехать в подъем.
К недостаткам таких хомутов можно отнести относительную простоту их снятия – зачастую подседельные штыри вместе с седлом становятся добычей воров. Некоторые решают проблему тугой затяжкой хомута, но в таком случае повышается риск перелома рамы из-за избыточного давления. К тому же такой хомут при катании можно задеть ногой и получить травму, но на многих моделях велосипедов производители используют хомуты максимально аэродинамической формы, чтобы в конструкции не было сильно выступающих частей.

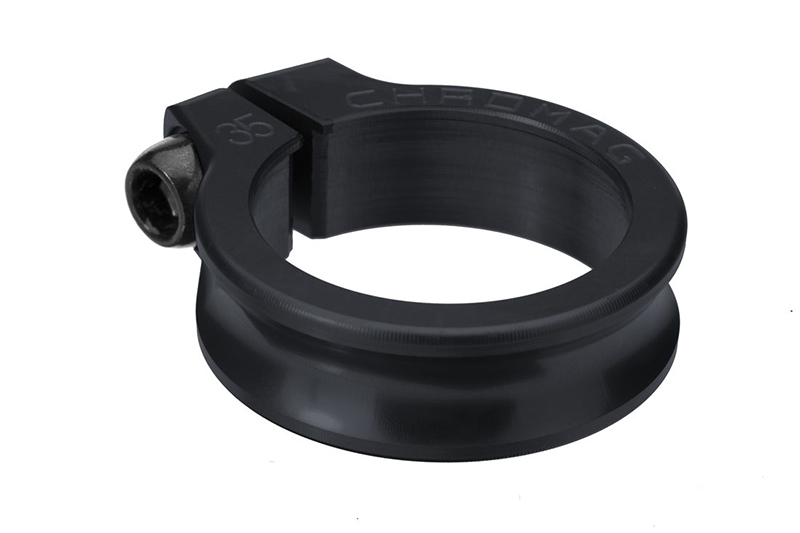

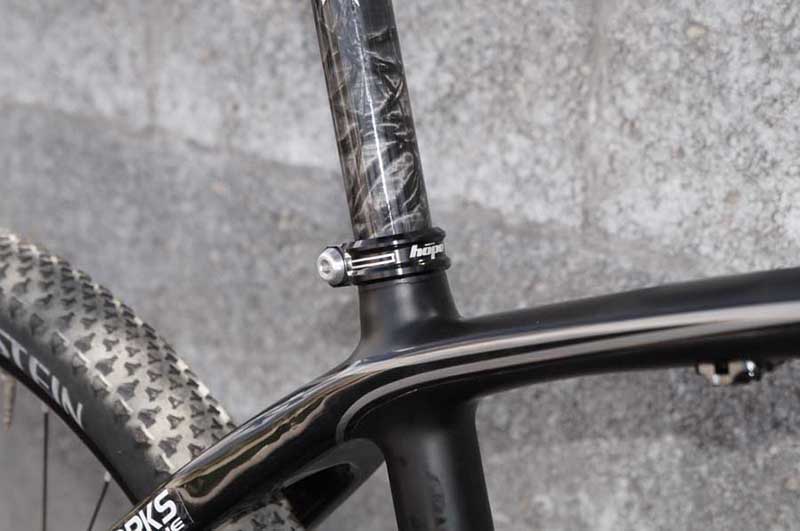

Хомут с затяжкой болтом
В конструкции хомута используется один или два небольших болта с головкой под шестигранник. Основное преимущество, благодаря которому такой тип конструкции стал популярен – надёжная фиксация подседельного штыря, в то время как хомуты с эксцентриком такой жесткой фиксацией не обладали.

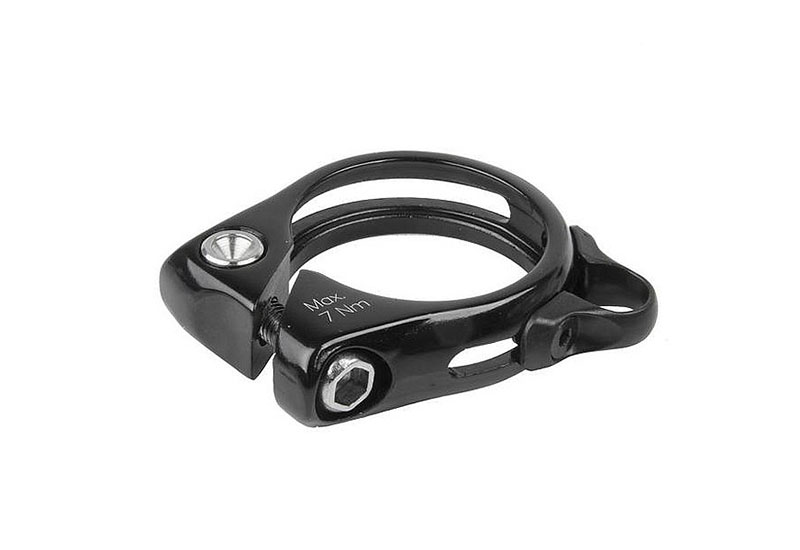

Особую популярность такие хомуты приобрели среди некоторых дисциплин в маунтинбайке, а также в шоссейном велоспорте (после подбора оптимальной посадки). Также на рынке стали появляться модели хомутов со специальным крепежом для тросиков и гидролиний – они предназначены для использования в паре с дроппером.

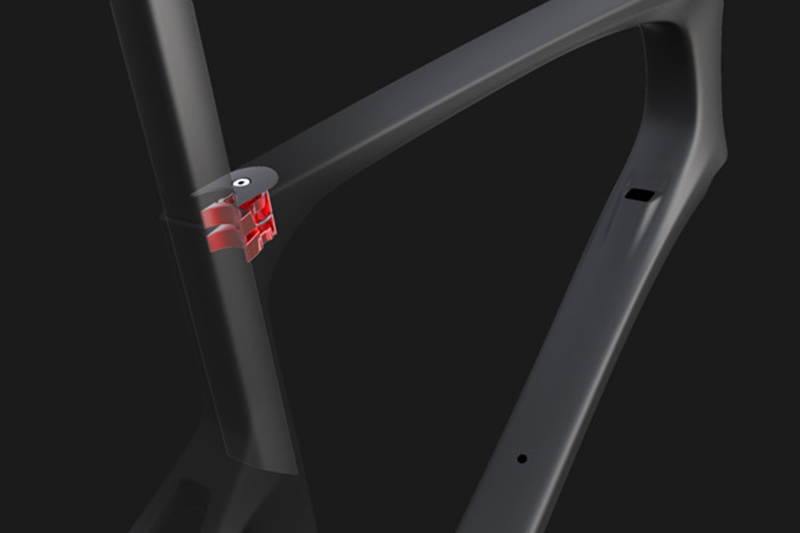

Интегрированный хомут
В отдельную категорию следует также отнести способ затяжки подседельного штыря через интегрированный в раму подседельный хомут. Такая конструкция встречается на средних линейках некоторых производителей, а также в рамах верхней линейки горных и шоссейных велосипедов. Всё это делается в первую очередь для улучшения аэродинамики и дизайна велосипеда, а также для снижения веса компонентов.
Таким образом, при выборе подседельного хомута следует обязательно измерить внешний диаметр подседельной трубы своего велосипеда и выбрать тип затяжки. Ну и выбрать цвет!
