Что такое DVR и о чем нам говорят его характеристики?
Классификация DVR
В этой статье мы постараемся популярно объяснить, что же такое DVR. Аббревиатура DVR – это Digital Video Recorder или по-русски цифровой видеорегистратор, то есть устройство, предназначенное для записи видеосигнала в цифровом формате.
Теперь подробнее расскажем о том, какие бывают DVR, какими характеристиками обладают, чем отличаются и что обозначают те или иные обозначения.
Прежде всего, обозначим 2 разновидности DVR:
PC-based DVR – это, так называемые, «компьютерные видеорегистраторы». То есть системы, состоящие из специального Программного Обеспечения (далее ПО), платы видеозахвата и компьютера. Такие системы обладают следующими преимуществами:
Но у PC-based DVR есть и свои недостатки:
Stand-Alone DVR (а именно Stand-Alone DVR вошли в наш обиход как просто DVR, поэтому мы их и будем называть DVR) – это специализированные видеорегистраторы, аппараты, специально разработанные для нужд видеонаблюдения. В них используется специализированное аппаратное и программное обеспечение.
Далее в статье мы будем говорить о Stand Alone DVR как о наиболее актуальной технике для систем видеонаблюдения на сегодняшний день.
Итак, какие бывают характеристики DVR и что они обозначают.
Видеовходы DVR
Обычно DVR имеют 4, 8/9 и 16 видеовходов, изредка встречаются 6, 12, 24 и 32-х канальные DVR, но аппараты с таким количеством видеовходов скорее исключение, чем правило.
Аудиовходы DVR
Они тоже зачастую встречаются в DVR. Они позволяют осуществлять синхронную аудиозапись. Количество аудиоканалов колеблется от 1 (как например в BestDVR-401Light-S) до всех 16 (как в BestDVR-1602Real-S).
Видеовыходы DVR
Зачастую, кроме основного видеовыхода у DVR имеются дополнительные (чаще всего это BNC-видеовыходы) они используются для вывода в полный экран «тревожной» камеры, в которой в данный момент произошло движение и называются SPOT-выходами. Такой выходы есть, например, в BestDVR-1602A-S. У более серьезных DVR дополнительный видеовыход обладает более широкими возможностями и уже называется MATRIX–видеовыходом, например у BestDVR-1602Real-S и BestDVR-1600Turbo-S на этот видеовыход можно выводить независимый мультиэкран и даже смотреть на нем архив. Наибольший потенциал на данный момент у видеовыхода HDMI, который позволит подключать FULL-HD монитор и получать изображение высочайшего качества.
Алгоритм сжатия (компрессии) DVR
Видеорегистраторы всегда используют сжатие для видеозаписи (так как без сжатия диски бы переполнялись очень быстро, и не была бы возможной передача видео по сети). Существует множество алгоритмов сжатия, мы их перечислим сверху вниз с их достоинствами и недостатками. Сразу отметим, они делятся на 2 типа – покадровые и потоковые. Покадровые сжимают каждый кадр, потоковые – сжимают поток видео. Потоковые алгоритмы сжимают в несколько раз эффективнее, чем покадровые. Покадровые дают чуть более четкую картинку при воспроизведении.
MJPEG – самый старый и дешевый в разработке покадровый алгоритм, маленькая степень сжатия.
JPEG-2000 – современная «реинкарнация» MJPEG. Используется редко.
Wavelet – популярный в свое время покадровый алгоритм, сжимающий эффективнее чем JPEG но не так эффективно, как потоковые алгоритмы.
MPEG-2 – потоковый алгоритм дающий высокое качество видео (для записи DVD используется именно он).
MPEG-4 – самый популярный на сегодняшний день алгоритм сжатия видео (в 3 раза более эффективный чем MJPEG). Именно этот алгоритм сжатия используется в регистраторах BestDVR Econom – класса.
Разрешение и скорость записи (для стандарта PAL)
Это, пожалуй, важнейшие характеристики любого DVR, они собственно обозначают – какого качества вы получите видеозапись. Все эти разрешения ограничены стандартом PAL.
528*384точек – DCIF – промежуточное разрешение.
720*288 – HalfD1 или 2CIF – полукадр или «поле» ( так как кадр формата PAL состоит из двух полей), это достаточно высокое разрешение, которое зачастую оказывается золотой серединой между четкостью записи, размером кадра и стоимостью системы в целом.
360*288 – CIF – четверть кадра – разрешение дающее довольно грубую картинку, но экономящее место на диске, и позволяющее экономить трафик при передаче видео по сети.
180*144 – QCIF – разрешение, дающее ужасную картинку, но позволяющее сильно экономить сетевой трафик, например для сжатия H.264 поток от одной камеры со скоростью 25к/ск при таком разрешении будет всего 128Кбит.
Кстати в гибридных DVR, которые одновременно могут записывать сигнал с аналоговых и сетевых камер (например, в модели BestDVR-1608IP), есть возможность записывать сигнал с IP-камер с HD разрешением 1280*720точек со скоростью 25к/сек.
Скорости записи DVR
Аббревиатуры, которые широко употребимы в отрасли:
Вообще-то все эти аббревиатуры обозначают одно и то же просто некоторые стараются для разрешения «полный кадр» (720*576) указывать скорость в «fps» а для «четверти кадра» (360*288) в ips или pps. Но большинство всегда указывает «fps», а для точности также указывается разрешение. Кстати нужно быть внимательным, так как некоторые производители указывают в характеристиках на свой DVR максимальную общую скорость записи и не указывают, что оно дается при минимальном разрешении.
Скорости записи для стандарта PAL ограничены верхним значением 25к/сек. Разрешение и скорость записи нужно всегда рассматривать в совокупности между собой и объектом, который будет записан. Например, запись идущего человека, записанная со скоростью 25fps и разрешением CIF будет гораздо менее информативна, чем с разрешением D1 и скоростью 3-4к/сек.
Мы можем порекомендовать следующие режимы записи для разных объектов:
Управление DVR
Для DVR распространены 4 типа управления:
- 1. С помощью ИК-пульта, например BestDVR-401Light-S, BestDVR-403Mobile-S. Этот путь прост и удобен и позволяет контролировать DVR на небольшом удалении.
2. С помощью внешней клавиатуры, обычно с интерфейсом RS-485, которую можно удалить по «витой паре» на большие расстояния, например клавиатуру, которая идет в комплекте с BestDVR-800/BestDVR-1600 можно удалять до 1500м и контролировать с нее 8 DVR.
3. С помощью кнопок на передней панели (стандартный способ доступный почти во всех моделях DVR).
4. C помощью компьютерной мыши. Пожалуй, самый удобный способ управления, к тому же мышь можно удалить от DVR с помощью USB-удлиннителей.
5. По сети с помощью специализированного ПО или в окне WEB-браузера.
Самые прогрессивные DVR обычно предлагают пользователям все эти функции. Например все видеорегистраторы серии Real имеют кнопки на передней панели, комплектуются ИК–пультами и мышками, а опционально к ним предлагаются дополнительные клавиатуры.
Диски, используемые в DVR
Современные DVR, как правило, используют для записи стандартные компьютерные жесткие диски. Хотя, стоит отметить, некоторые производители дисков, например Seagate, откликнулись на нужды отрасли видеонаблюдения и разработали специализированные диски повышенной надежности. Чаще всего это диски размера 3,5” (диски 2,5” чаще используются для мобильных DVR) и с интерфейсом IDE или SATA. Обычно в DVR можно установить от 1 до 8 дисков. Кстати, нужно учесть что диски с IDE интерфейсом уже практически не выпускаются, так как большинство производителей перешли на выпуск более быстрых и надежных SATA-дисков, так что если DVR имеет только IDE интерфейс, то для подключения SATA-диска потребуется SATA-IDE конвертер. Нужно заметить, что большинство моделей BestDVR уже поддерживают SATA-диски, об этом говорит буква S в названиях аппаратов
Кстати приобретая диски для DVR стоит убедиться – какие именно марки рекомендованы для того или иного аппарата, и какой максимальный объем поддерживает ваш DVR.
Интерфейсы для DVR
Какие интерфейсы бывают у DVR и для чего используются? Прежде всего, это USB – этот интерфейс используется для архивации. Возможен вариант, когда DVR по USB напрямую соединяются с ПК, например, так этот интерфейс настроен в BestDVR-401Light-S, или к USB-порту можно подключить устройства USB-flash, USB-HDD, USB-DVD-RW и архивировать записи на них, как например в BestDVR-402A-S, BestDVR-802-S. Так же, зачастую, USB-порт используется для обновления ПО регистратора.
Иногда на DVR встречается разъем Compact Flash который так же используется для архивации и обновления ПО.
RS-485 – этот интерфейс предназначен для управления. Его можно использовать и для того чтобы подключать клавиатуру для управления DVR. Либо для управления с регистратора поворотными камерами.
RS-232 – это инженерный порт для диагностики и программирования DVR.
Тревожные входы и выходы – используются для подключения охранных датчиков и исполнительных устройств (сирен, мигалок и т.д.).
Сетевые функции DVR
Сетевые функции DVR становятся все более актуальными, поэтому важно понимать, что обозначает та или иная характеристика. Прежде всего, сетевые функции подразумевают несколько возможностей:
Обычно DVR высокого класса поддерживает все эти функции, например все сетевые BestDVR классов Professional и HI-END имеют весь этот функционал.
Типы ПО для сетевой работы:
Многозадачность DVR
В DVR есть несколько видов многозадачности. Расскажем о каждом из них.
Детектор движения в DVR
Детектор движения – очень важная функция в DVR, кроме того, что он экономит дисковое пространство, записывая только те кадры, в которых есть движение, он экономит еще и время пользователя на дальнейший поиск в архиве. Детектор движения обычно характеризуется двумя характеристиками:
- 1) Количество уровней чувствительности детектора (обычно 3-10).
2) Маска детектора (ее точность).
Бывают еще дополнительные характеристики детектора движения, но они скорее добавляют сложности, чем эффективности. По сути здесь все просто – чем выше точность маски детектора и чем больше уровней чувствительности – тем лучше.
Другие общеупотребимые термины
Заключение
Как видите, DVR- это просто. Терминов и характеристик не так много, и если хотя бы немного в них разобраться, можно подобрать оптимальный для решения своих задач аппарат. А дальнейшая эффективность работы с ним зависит уже от внимательного прочтения инструкции, соблюдения правил пользования и качественной поддержки производителя.
Запись 14. Видеорегистратор для ГУ на android
Всем доброго времени суток!
В виду участившихся случаев неадекватства на дорогах нашего славного городка, озадачился я приобретением средства видеофиксации, так как никогда этого чудо гаджета у меня не было, решил на первое время взять подешевле, так сказать попробовать.
Открыл всем известный Али, и выяснил что функцию видеозаписи может осуществлять моё ГУ, необходимо лишь доукомплектовать его необходимой камерой, что и было сделано. И вот после долгих ожиданий доставки, товар пришёл. Представляет из себя он обычную веб камеру, usb разъем, угол обзора не больше чем у камеры китайсмартфона.
Теперь об установке, задача стояла в протяжке кабеля от центральной консоли в торпеде к центральной консоли над лобовым стеклом, кабеля хватило с небольшим запасом, до последнего в этом сомневался.
Далее провод тянул вдоль антенного и так добрался до магнитолы
Соединив всё, для надежности, замотал сперва изолентой, а потом антискрипом (или как его там, маделин вроде) для тишины.
Программу для android’a поставил Roadar, запускается автоматически, распознает дорожные знаки, показывает скорость и координаты.
USB видеорегистратор от IDOING
Всем привет))))
После покупки магнитолы, захотел видеорегистратор USB)
С продавцами на AliExpress уже знаком давно и проверил множество)
Поэтому выбор пал на USB DVR от продавца IDOING))) Ранее уже покупал у него магнитолу
Так же хочу поменять свою магнитолу от PODOFO на магнитолу IDOING
итак))) регистратор пришел за полторы недели) Что не может не радовать)))
упакован отлично) дошел в целостности и сохранности))))
Что касается подключения, то тут всё просто) подключаем к USB входу манитолы и всё
я закрепил его за зеркалом заднего вида
для того чтобы управлять видеорегистратором необходимо установить приложение которое находится в памяти регистратора) при подключении к магнитоле, опознает его как флешку на 2 гб
Меню простое и понятное даже на английском языке
Что касается характеристик
Чип камеры: 1/4 cmos 99141
Видео: YUV
Пиксель: 130 W
Яркость: 1080 P
Оправа: 30fps
Баланс белого:Автоматический
Разнообразные модели, которые позволяют:1024 × 768, 640 × 480, 320 × 240, 160 × 120
В пределах типа интерфейса: USB2.0
Объектив 2,5 мм
Угол: 100
Входное напряжение: 5 В
Рабочая температура:-20。
85。
Влажность: 90% относительной влажности
Водонепроницаемый уровень:Не обладает водонепроницаемостью
Длина кабеля USB:2,5-2,5 м
Поддержка системы:Android 5,1/Android 6,0/Android 7,1
что касается качества, то днем снимает в достаточно хорошем качестве, ночью немного хуже, но думаю можно настроить) ниже видео c YOUTUBE для наглядности)
ну и по традиции ссылка на
МАГАЗИН
DVR USB
Всем спасибо за внимание)))))
В связи с частым спросом на программу вот ссылка на гугл диск ПРИЛОЖЕНИЕ
Установил видеорегистратор и андроид-магнитолу
После покупки долго думал, как же реализовать в авто навигацию и прочие удобства, а так же установить видеорегистратор. Есть у меня в наличии древний аля планшет ASUS R2H c навигацией, сенсорным экраном и Windows XP — практически идеальное решение, любой софт вплоть до SasPlannet, но я так и не нашел как и куда его установить, чтобы было и удобно и безопасно и крепко… В итоге так и не осилив этот вариант, выбрал устройство на замену штатной магнитолы: NaviPilot Droid 2Din Universal
К моменту выбора оказалось, что как раз сегодня последний день акции по бесплатной установке — звонок с уточнением наличия, и я еду ставить это безобразие в авто.
В установочном центре УАЗ Патриот видели в первый раз, но это не смутило их и они все сделали, в том числе вывели в удобное место кабель с разъемом для последующего подключения видеорегистратора, установили реле и кнопку принудительного включения при выключенном зажигании — теперь магнитола у меня как и в иномарках, включается при включении зажигания и выключается вместе с ним, а на стоянке есть возможность включить с помощью дополнительной кнопочки (раньше, штатная магнитола включалась и выключалась исключительно руками кнопкой на самой магнитоле и всегда была вероятность забыть про нее уходя из машины). И конечно-же установили дополнительную рамку обрамление, чтобы не осталось щелей. Дополнительно, как сказали установщики, им пришлось изготовить кронштейн для ее крепления, так как магнитола тяжелая, а штатное место крепление не вызвало у них доверия 🙂
Доплата за эти услуги составила 2000 руб, при чем оговорено это все было заранее.
В итоге, вот что получилось:

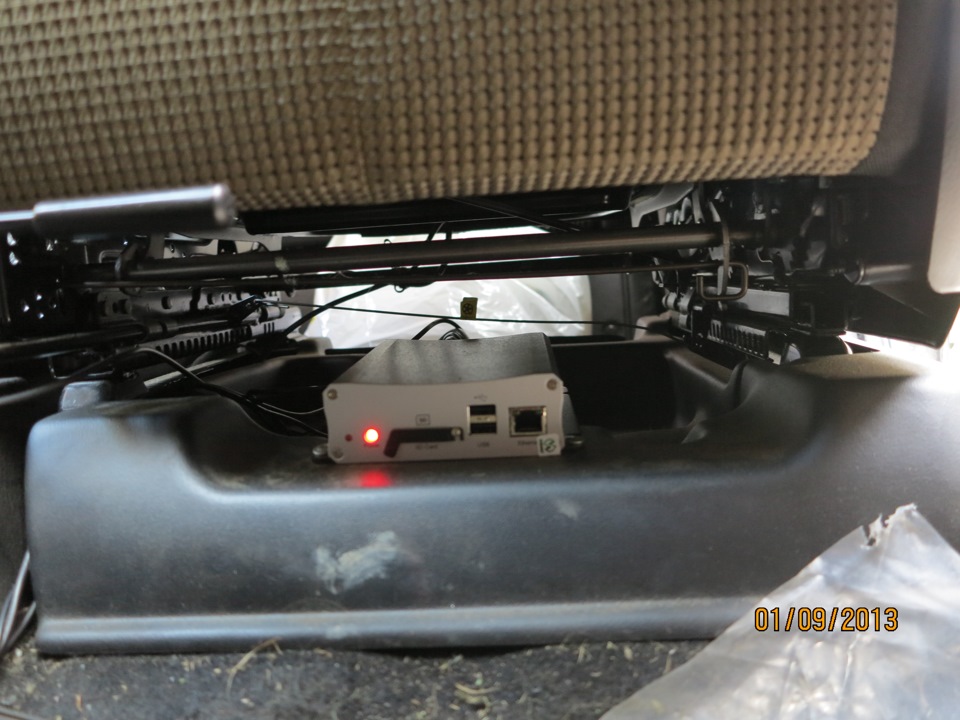

После я уже самостоятельно установил стационарно видеорегистратор EMV-400S на 4 камеры под водительским сиденьем и пока только одну камеру фронтальную:
Камеру установил не подумав о солнцезащитном козырьке, в итоге теперь его не получается открыть до конца, но пока смирился с этим недочетом:
Подключение видео регистратора к магнитоле
Всем привет!
Долго не решался покупать регик из за того, что исполнение их меня очень сильно раздражало, не люблю лишнее вещи в авто, которые мозолят глаза…Но так как машинка интенсивно эксплуатируется каждый день и ситуации на дороге бывают разные данный девайс стал необходимостью. Последней каплей стало заявления в ГАИ некого человека «Г», которого я якобы не пропустил на перекрестке. И мне пришлось доказывать свою не виновность…
Для меня главным при покупке были два аспекта:
1. Размеры
2. Видео общей обстановки на дороге.

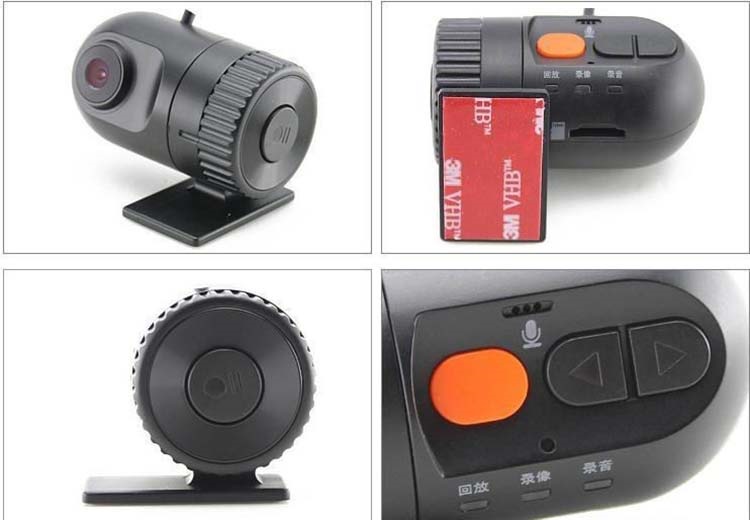

Выбор пал на китайский не дорогой регистратор
Подключение

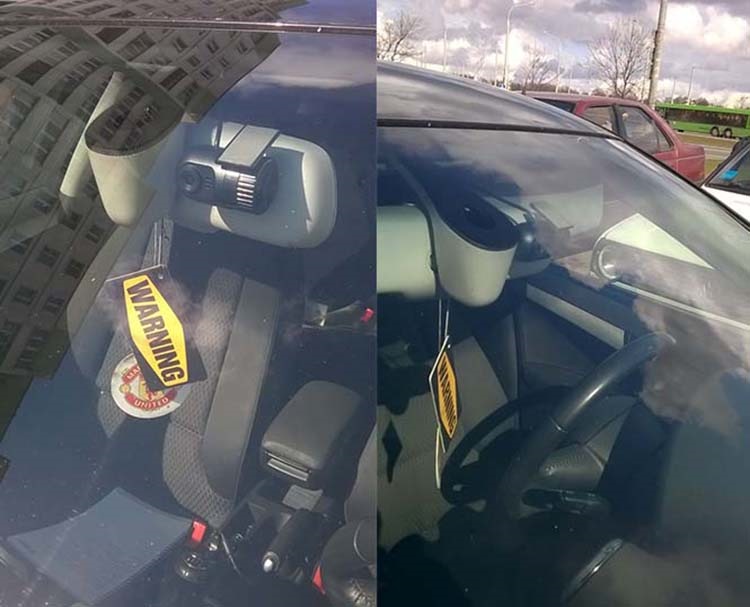

В принципе ничего сложного…Приклеиваем к стеклу (3М двухсторонний скотч был в комплекте).
Далее прокладываем провод под обшивку…внизу использовал клипсы, которые остались от блютуза в свое время:
После подключил к электросети авто. С правильным подключение можно ознакомиться здесь автор e-diag
В своем случае я применил не совсем правильное подключение…изначально хотел все это дело подключить к плафону, но так как мне все равно приходилось тянуть провод к видео выходу магнитолы, то решено было оттуда и за питаться.
Черный — земля;
Желтый — зажигание;
Красный — Постоянный 12 В.
Результатом доволен потому что ничего глаза не мозолит и что то снимает)))) Картинка на экране майфуна при необходимости.
Качестве съемки соответствует цене на 100 % не больше не меньше…Буду ждать пока китайцы за эти же деньги сделают что нибудь достойнее по картинке.
