что такое байпасный клапан в мойке высокого давления
ГИДРОМАСТЕР
Специализированное оборудование. Аксессуары, запчасти и комплектующие.
(ПЛУНЖЕРНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯ).
Рассмотрим как работает помпа высокого давления (помпа ВД). Считаю правильным начать с поршней или плунжеров (называйте как Вам удобно), ведь именно они заваривают всю кашу, а именно, двигаясь возвратно-поступательно, создают попеременное по знаку давление в камерах сжатия. При входе поршня в камеру создается давление – при выходе из нее – разряжение. В движение поршня приводятся кривошипно-шатунным механизмом (думаю, Вы знаете что это такое, если нет – интернет в помощь), который в свою очередь приводится во вращение двигателем (электрическим или внутреннего сгорания). Итак, поршня втягивают и выдавливают воду из камер сжатия (см. рисунок) и получается прокачка воды через помпу. На выходе мы получаем поток воды, которому сообщена энергия (см. рисунок, пока не берите во внимание систему байпас т. е. рассматриваем только помпу).
Теперь если присоединить к помпе шланг на конце которого сопло с отверстием ø 0,7 мм, энергия сжатия воды будет расходоваться на преодоление сопротивления сопла, и получится струя воды под давлением.
Итак, мы рассмотрели процесс работы помпы без системы байпас. Теперь рассмотрим работу помпы ВД в целом с системой перепуска. Вода попадая в зону А втягивается в камеры сжатия и выдавливается в зону В, потом в зону С и далее к моющему пистолету с соплом, вылетая из которого с энергией, используя которую производят процесс мойки.
В нормальных условиях помпа работает в двух режимах:
Рассмотрим первый случай. Вода прокачанная сквозь зону А, камеры сжатия, зону В, выдавливается в зону С и на выход к моющей форсунке. Из зоны С в зону В она не имеет возможности обратного хода из-за обратного клапана. Байпасный клапан в этом случае работает как редукционный, т. е. поддерживает постоянное давление воды на выходе, сбрасывая излишки воды в зону А. При увеличении давления, вода будет сжимать (воздействуя на поршень байпаса) пружину, тем самым приоткрывая клапан. Регулируется давление поджимом пружины байпаса вручную, регулировочным колпачком, оператором мойки. Байпас нужно настраивать так, чтобы исключить работу помпы с повышенным давлением.
За ответами Вы можете следить с помощью RSS 2.0 ленты. Both comments and pings are currently closed.
Почему минимойка дергается?)))
Всем привет. Я не знаю стоит создавать такие темы. Ведь с этого момента начинается «отбирание хлеба» у механиков Сервисов типа Кёрхер XD. Но это Драйв.Тут люди помогают друг другу советами.
Когда вы нажимаете на курок,
шток куда курок упирается, нажимает на запорный шарик тем самым открывая выход воды из шланга и пистолета. Соответственно давление в системе падает, управляющий поршень опускается, запускает мотор. И так будет до тех пор, пока вы не выключите мойку вручную. Или не включите мойку без пистолета.
Для чего нужен байпас? Впринципе байпас к этой системе имеет косвенное отношение, если не обьеденен в управляющим поршнем в единое целое (по факту куча деталюшек на одном стержне)))))
На рисунке 2, можно увидеть что если убрать этот клапан, вода будет циркулировать по кругу, минуя обратный клапан (тот сам воду не выпустит, поскольку пружинкой прижимается). Так вот, если бы не было этого клапана с пружинкой, то при дефекте связанным с обратным клапаном или управляющем поршнем, насос бы просто выдавило. Или сгорел бы от перегруза мотор. В общем задача байпасного клапана снять напряжение в камере высокого давления. Зачастую этот клапан имеет регулировку которую без причины лучше не трогать.
Мини-мойки начальных классов, самые маломощные, как правило регулировки не имеют, и отдельного байпаса тоже не имеют. Там все решается одним поршнем. Но все аппараты оснащенные автостоп, имеют обратный клапан!
А теперь о дефекте который стал причиной написания этого поста.
Как я уже сказал, если начал дергаться аппарат нужно искать утечку. бы изначально не советовал бы сразу лезть в насос! Да и в обще старайтесь, всегда сперва поискать проблему в аксессуарах, электросети и питании воды! Это часто экономит ваши деньги и время.
На этом рисунке стрелками показал, что смотреть в первую очередь
Что такое байпасный клапан в мойке высокого давления
ГИДРОМАСТЕР
Специализированное оборудование. Аксессуары, запчасти и комплектующие.
(ПЛУНЖЕРНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯ).
Рассмотрим как работает помпа высокого давления (помпа ВД). Считаю правильным начать с поршней или плунжеров (называйте как Вам удобно), ведь именно они заваривают всю кашу, а именно, двигаясь возвратно-поступательно, создают попеременное по знаку давление в камерах сжатия. При входе поршня в камеру создается давление – при выходе из нее – разряжение. В движение поршня приводятся кривошипно-шатунным механизмом (думаю, Вы знаете что это такое, если нет – интернет в помощь), который в свою очередь приводится во вращение двигателем (электрическим или внутреннего сгорания). Итак, поршня втягивают и выдавливают воду из камер сжатия (см. рисунок) и получается прокачка воды через помпу. На выходе мы получаем поток воды, которому сообщена энергия (см. рисунок, пока не берите во внимание систему байпас т. е. рассматриваем только помпу).
Теперь если присоединить к помпе шланг на конце которого сопло с отверстием ø 0,7 мм, энергия сжатия воды будет расходоваться на преодоление сопротивления сопла, и получится струя воды под давлением.
Итак, мы рассмотрели процесс работы помпы без системы байпас. Теперь рассмотрим работу помпы ВД в целом с системой перепуска. Вода попадая в зону А втягивается в камеры сжатия и выдавливается в зону В, потом в зону С и далее к моющему пистолету с соплом, вылетая из которого с энергией, используя которую производят процесс мойки.
В нормальных условиях помпа работает в двух режимах:
Рассмотрим первый случай. Вода прокачанная сквозь зону А, камеры сжатия, зону В, выдавливается в зону С и на выход к моющей форсунке. Из зоны С в зону В она не имеет возможности обратного хода из-за обратного клапана. Байпасный клапан в этом случае работает как редукционный, т. е. поддерживает постоянное давление воды на выходе, сбрасывая излишки воды в зону А. При увеличении давления, вода будет сжимать (воздействуя на поршень байпаса) пружину, тем самым приоткрывая клапан. Регулируется давление поджимом пружины байпаса вручную, регулировочным колпачком, оператором мойки. Байпас нужно настраивать так, чтобы исключить работу помпы с повышенным давлением.
Второй случай. Когда клапан моющего пистолета закрыт, в зоне С увеличивается давление до давления отсечки, поршень выжимает пружину тем самым полностью открывая перепускной клапан (байпас). Вода при этом начинает циркулировать по кругу: зона А — Зона В — зона А. Клапан остается в таком положении до момента нажатия на курок моющего пистолета поскольку в зоне С сохраняется давление, которое удерживает пружину в сжатом состоянии. После нажатия на курок пистолета в зоне С происходит сброс давления до уровня рабочего, пружина выдавливает шток и закрывает клапан перепуска, начинается режим давления.
За ответами Вы можете следить с помощью RSS 2.0 ленты. Both comments and pings are currently closed.
Что такое байпасный клапан в мойке высокого давления
Или авторизуйтесь через один из этих сервисов
Как выбрать АВД — часть 1

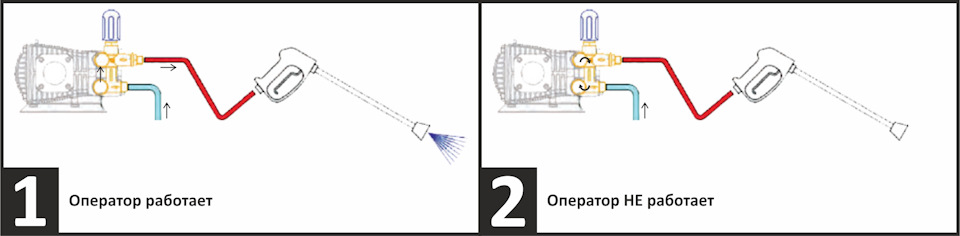

1. Система байпас (By-Pass)
Самая распространеная система, при этом конструктивно проста и в производстве и в обслуживании — посмотрим на нее внимательно: при включении помпа АВД накачивает давление и оператор начинает пользоваться мойкой, но при отпускании курка давление повышается, открывается байпасный клапан и вода начинает сбрасываться обратно в подачу воды и снова забирается помпой — таким образом вода «гоняется по кругу» пока оператор опять не нажмет курок. Электродвигатель при отпускании курка не отключается и оператору необходимо самостоятельного его каждый раз выключать при совершении пауз при выполнении мойки.
Плюсы:
простота конструкции
Минусы:
оператору постоянно необходимо выключать АВД, а после выключения сбросить давление из АВД нажав на курок.
длительная работа на байпасе ведет к черезмерному нагреву воды и преждевременному выхода из строя манжет, сальников и плунжера
помпа гоняет воду внутри себя вхолостую увеличивая расход электроэнергии
вся система всегда находиться под высоким давлением, даже в период когда оператор отпускает курок
если оператор «дергает» курок во время работы возникают гидроудары которые могут привести к преждевременному ремонту
2. Система старт-стоп (Total Stop и Delayed-Total stop)
В системе Total Stop электродвигатель отключается как только отпустил курок и включается при последующем нажатии на курок, а Delayed-Total stop выключается через 30 секунд после отпускания курка пистолета.
Плюсы:
простота конструкции
оператору необходимо выключать АВД при остановке более 5 минут
Минусы:
при остановке более 5 минут оператору необходимо выключать АВД, а после выключения сбросить давление из АВД нажав на курок.
при даже небольшой утечки воды АВД постоянно будет включаться и выключаться, что повлечет выход из строя манжет, сальников и плунжера
вся система всегда находиться под высоким давлением, даже в период когда оператор отпускает курок
если оператор «дергает» курок во время работы возникают гидроудары которые могут привести к преждевременному ремонту
усложнение : Total Stop — установлен микровыключатель, а в Delayed-Total stop — установлен микровыключатель и плата управления
3. Система активации потоком (Flow Activated)
В системе Total Stop электродвигатель отключается через 20 секунд после отпускания курка пистолета и сбрасывает высокое давление в систему подачи воды через байпас, при повторном нажатии на курок датчик фиксирует движение воды и запускает электродвигатель. В режиме ожидания в системе сохраняется давление равное водопроводному.
Плюсы:
можно установить в техническом помещении
при остановке менее или более 5 минут оператору НЕ НУЖНО выключать АВД
после выключения сбрасывать давление из АВД нажав на курок.
при незначительной утечке воды АВД не включается
после отключения электродвигателя давление в системе автоматически стравливается до давления входящей воды.
если оператор «дергает» курок во время работы возникают гидроудары (броски давления) — излишки давления сбрасываться через байпас в систему подачи воды.
Минусы:
усложнение конструкции — герконовый дачих, датчик уровня масла и плата управления.
Где находится байпасный клапан керхер к3
Где находится байпасный клапан керхер к3
Или авторизуйтесь через один из этих сервисов
10 сообщений в этой теме
Создайте аккаунт или авторизуйтесь, чтобы оставить комментарий
Комментарии могут оставлять только зарегистрированные пользователи
Создать аккаунт
Зарегистрировать новый аккаунт в нашем сообществе. Это несложно!
Войти
Сейчас обсуждают
Автор: Charlie
Создана 12 Июня 2017
Автор: ipiev
Создана 27 Марта 2019
Автор: Grinder
Создана 18 Апреля 2011
Автор: саня
Создана 9 Октября 2013
Автор: Evgeniykos
Создана Среда в 06:08
3DELO — ремонт автомоек ‘Karcher’ K3-K4 или восстановление байпасного (перепускного) клапана
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Всегда рады выполнить ваш заказ!
Заказать изготовление или восстановление сломанных или изношенных деталей и запасных частей для автомойки, или выполнить ремонт автомойки ‘Karcher’ в Архангельске вы можете, обратившись к нам.
Услуги: 3D печать в Архангельске из различных материалов, моделирование, сканирование.
Продажа расходных материалов для 3D печати.
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Как отремонтировать мойку высокого давления в домашних условиях
Мойка высокого давления – это многофункциональный универсальный аппарат для очистки разных поверхностей. Им можно мыть не только машины, но и садовые дорожки, фасады зданий, различные трубы и т.д. Как и вся техника, это оборудование иногда перестает нормально работать. Нужно выяснить, почему отключается керхер и как отремонтировать минимойку.
Рейтинг лучших моек высокого давления
Принцип работы мойки высокого давления
Основные неисправности и способы их устранения:
Все причины неработоспособности мойки высокого давления делятся на неисправности:
Перед тем, как своими руками отремонтировать керхер, надо выяснить, почему он выключается, неправильно работает или почему дергается.
Керхер работает рывками
Есть ряд причин, почему керхер работает рывками. Прерывистое функционирование наблюдается при:
Так почему мойка высокого давления работает рывками? Пружина деформируется от естественной усталости из-за частой работы двигателя с увеличившейся нагрузкой. Периодичность срабатывания прибора бывает непродолжительной от 3 секунд до 1 минуты. Длится такое может неоднократно по времени 1-2 сек. Самому делать ремонт мойки высокого давления, находящейся на гарантийном сроке, не рекомендуют.
Для нормальной работы регулярно меняют :
Отсутствие струи воды из сопловой части пистолета и падение давления воды
Что делать, если не включается мойка высокого давления
Мойка не будет включаться при окислении контактной группы пусковой кнопки, надо провести ее демонтаж и осмотр. Если после этого все в полном порядке, а оборудование не работает, необходимо сделать диагностику мотора.
Отсутствие вспенивания моечного раствора при использовании пеногенератора
Не происходит автоматическое отключение электродвигателя при отпускании курка пистолета
Основные неисправности мойки связаны с насосом, электрическими деталями
Уход и правильная эксплуатация
Направлять на людей и животных сопло с распыляемой водой запрещается, это опасно, можно повредить кожу.
За мойкой высокого давления, как и за другой бытовой домашней техникой, необходимо ухаживать, держать ее в чистоте и порядке. Шнур питания перед началом работы должен быть вытащен из розетки.
Каждый раз после завершения работы, чистой водой прополаскивают :
Для хранения агрегата в холодное время года желательно выбрать помещение с плюсовой температурой.
Мойки выпускают самого разного назначения
Рекомендации по выбору
Перед покупкой следует определиться с целями приобретения мойки высокого давления, режимом интенсивности функционирования. Сегодня производители такой техники занимаются выпуском большого количества моделей, которые друг от друга отличаются рядом критериев.
В магазинах представлены следующие типы устройства :
Для домашнего пользования, когда нужно только периодически вымыть 1-2 машины или садовые инструменты, хватит и экономичной модели с деталями соединений из пластика и ресурсом до 60 часов. Для профессиональной мойки автомобилей желательно купить мощную мойку высокого давления.
При выборе прибора, кроме мощности и области использования, стоит обратить на :
Топ-5 самых надежных моек высокого давления по отзывам покупателей:
В списке представлены модели, которые выделяются надежностью, качеством. Они соответствуют заявленным характеристикам, пригодные ремонту.
KARCHER K 3, 120 бар
производительность – 380 л/час;
Huter W195-PRO, 195 бар
производительность – 420 л/час;
Bort BHR-1900-PRO, 150 бар
производительность – 450 л/час;
BOSCH EasyAquatak 120, 120 бар
производительность – 350 л/час;
Daewoo Power Products DAW-500 (2018), 140 бар
производительность – 500 л/час;
Заключение
Неисправности моек высокого давления бывают разные. Встречаются такие, которые можно устранить самостоятельно. При слабом, низком уровне знаний, касающихся устройства прибора, и серьезных поломках следует отдать починить профессионалам.
